Temat połączeń kondensatorów wraca zawsze wtedy, gdy trzeba poprawić filtrację zasilania, zwiększyć zapas napięcia albo dopasować układ do konkretnego urządzenia. W praktyce najważniejsze jest nie samo lutowanie, ale zrozumienie, co zmienia układ równoległy, a co szeregowy, oraz gdzie kończy się teoria, a zaczynają ograniczenia elementów. W tym tekście pokazuję to krok po kroku: od prostych zasad liczenia, przez dobór wariantu, aż po błędy, które najczęściej psują cały efekt.
Najważniejsze różnice, które warto zapamiętać od razu
- Układ równoległy zwiększa pojemność, ale nie podnosi sam z siebie napięcia znamionowego.
- Układ szeregowy zmniejsza pojemność, za to może pomóc przy wyższym napięciu pracy.
- Przy dwóch kondensatorach 100 µF połączonych równolegle otrzymujesz 200 µF, a w szeregu około 50 µF.
- W szeregu z elektrolitami trzeba uważać na polaryzację i nierówny podział napięcia.
- W elektronice użytkowej równie ważne jak sama pojemność są ESR, temperatura pracy i jakość elementu.
- Przy sprzęcie sieciowym najpierw odłącza się zasilanie i rozładowuje kondensator przez rezystor, nie zwarciem.

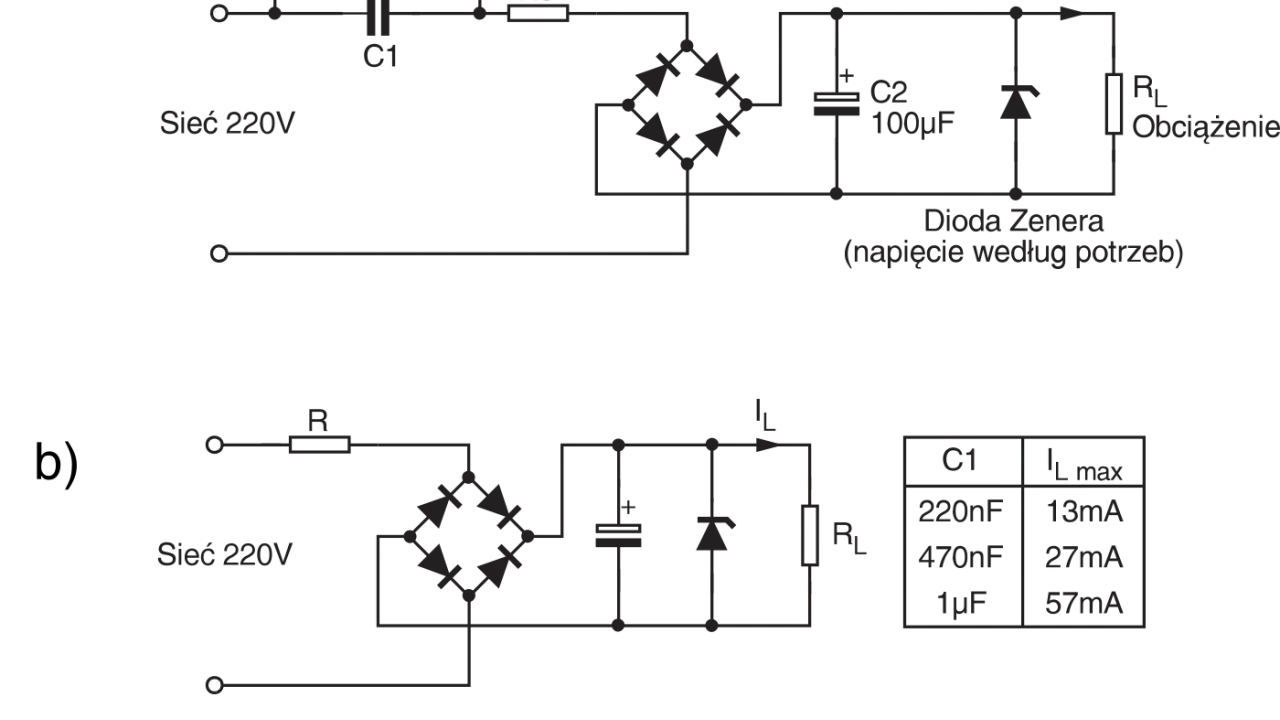

Jak działa połączenie równoległe i kiedy daje najlepszy efekt
W połączeniu równoległym łączysz ze sobą oba „końce” kondensatorów: plus do plusa i minus do minusa. To najprostszy sposób, gdy chcesz zwiększyć pojemność całego układu, bo wartości po prostu się sumują. Dwa elementy 100 µF i 220 µF dadzą razem 320 µF, a trzy kondensatory 47 µF uzbroją układ w 141 µF.
W praktyce używam tego wariantu wtedy, gdy zasilacz ma za mały zapas energii, napięcie na linii zbyt mocno „faluje” albo potrzebny jest większy bufor przy chwilowych skokach poboru prądu. To szczególnie przydatne w układach z elektroniką cyfrową, przetwornicami i modułami Wi-Fi, które potrafią pobierać krótkie, ale wyraźne impulsy prądu.
Jest jeszcze jeden praktyczny powód, o którym często się zapomina: przy kilku kondensatorach równoległych spada efektywna rezystancja ESR, czyli opór wewnętrzny układu. Dzięki temu bank lepiej radzi sobie z tętnieniami prądu niż pojedynczy kondensator o tej samej sumarycznej pojemności. Nie oznacza to jednak, że można bezkarnie mieszać dowolne elementy. Jeśli połączysz bardzo różne typy, np. duży elektrolit i mały ceramiczny, ich rola nie będzie identyczna. Właśnie dlatego często stosuje się zestaw: mały kondensator ceramiczny 100 nF blisko układu scalonego i większy 10-47 µF nieco dalej, żeby obsłużyć zarówno szybkie zakłócenia, jak i wolniejsze spadki napięcia.
Najważniejsza granica jest prosta: napięcie znamionowe nie sumuje się w połączeniu równoległym. Jeśli każdy kondensator ma 25 V, cały układ nadal nie staje się magicznie „50-woltowy”. To prowadzi wprost do drugiego wariantu, który robi dokładnie odwrotną rzecz.
Jak działa połączenie szeregowe i gdzie łatwo popełnić błąd
W połączeniu szeregowym kondensatory ustawia się jeden za drugim. Taki układ stosuje się wtedy, gdy potrzebujesz większego dopuszczalnego napięcia pracy, a nie większej pojemności. Matematyka jest tu mniej wygodna niż przy układzie równoległym: dla dwóch jednakowych elementów 100 µF wynik zastępczy będzie miał około 50 µF. Przy trzech i większej liczbie elementów pojemność maleje jeszcze bardziej, więc szereg nie służy do „dokładania µF”.
To, co kusi najbardziej, to myśl, że napięcie też po prostu się sumuje. W teorii tak, ale w praktyce tylko pod warunkiem, że napięcie rozkłada się między elementy równomiernie. I tu właśnie zaczynają się problemy. Kondensatory mają tolerancję, różne prądy upływu i różny stan zużycia, więc jeden egzemplarz może dostać więcej napięcia niż drugi. Przy elektrolitach ten temat jest szczególnie ważny, bo nierówny podział napięcia potrafi szybko skrócić życie całego układu.
Dlaczego rezystory wyrównawcze mają znaczenie
W szeregu z kondensatorami, zwłaszcza elektrolitycznymi, często stosuje się rezystory wyrównawcze. Ich zadanie jest proste: pomagają rozdzielić napięcie bardziej przewidywalnie. W praktyce dobiera się je tak, żeby prąd dzielnika był wyraźnie większy od prądów upływu kondensatorów. Zwykle oznacza to rezystory z zakresu setek kiloomów do kilku megaomów, ale konkretną wartość trzeba dobrać do napięcia, pojemności i oczekiwanego poboru prądu.
Jeśli tego nie zrobisz, układ może działać „na stole” i zawieść po kilku tygodniach pracy w cieple. To jeden z tych błędów, które nie ujawniają się od razu, tylko po czasie. Gdy już wiesz, co robi szereg, warto zobaczyć, jak policzyć wynik bez zgadywania.
Jak policzyć pojemność, napięcie i energię bez zgadywania
Wzory są krótkie, ale dobrze pokazują, dlaczego te dwa sposoby łączenia służą do zupełnie innych rzeczy. Dla połączenia równoległego pojemności po prostu się dodają. Dla szeregowego odwrotności pojemności się sumują, więc wynik zawsze jest mniejszy od najmniejszego z użytych elementów.
| Układ | Wzór | Prosty przykład | Efekt praktyczny |
|---|---|---|---|
| Równoległy | Cz = C1 + C2 + ... | 100 µF + 47 µF = 147 µF | Większa pojemność, lepsza filtracja, mniejsze tętnienia. |
| Szeregowy | 1/Cz = 1/C1 + 1/C2 + ... | dwa 100 µF = około 50 µF | Mniejsza pojemność, ale większa szansa na wyższy dopuszczalny poziom napięcia. |
Do tego dochodzi jeszcze energia zgromadzona w polu elektrycznym, opisana wzorem E = 1/2 C V². To ważne, bo napięcie ma w tym rachunku ogromną wagę: podwojenie napięcia daje czterokrotnie większą energię przy tej samej pojemności. Właśnie dlatego bank kondensatorów do wyższego napięcia projektuje się inaczej niż zwykłe „dobicie” pojemności w zasilaczu 5 V.
W praktyce sam wynik z kalkulatora to za mało. Ja zawsze patrzę jeszcze na temperaturę pracy, ESR, tolerancję i to, czy elementy są zbliżone wiekiem oraz technologią. Dwa nowe kondensatory z tej samej serii zachowują się znacznie przewidywalniej niż mieszanka starego elektrolitu i przypadkowego zamiennika z szuflady. Na papierze wzory są krótkie, ale decyzja projektowa zależy jeszcze od zastosowania.
Kiedy wybrać jeden wariant, a kiedy drugi
Jeśli mam jedno zdanie sprowadzić do praktyki, brzmi ono tak: większa pojemność oznacza zwykle połączenie równoległe, a większy zapas napięcia zwykle połączenie szeregowe. Reszta zależy od celu układu. Inaczej pracuje filtr w zasilaczu impulsowym, inaczej układ odsprzęgający przy mikrokontrolerze, a jeszcze inaczej bank kondensatorów w urządzeniu dużej mocy.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Potrzebujesz większego bufora energii w zasilaczu 12 V | Równolegle | Pojemność rośnie, więc napięcie mniej siada przy skokach obciążenia. |
| Chcesz podnieść dopuszczalne napięcie pracy układu | Szeregowo | Napięcie rozkłada się na kilka elementów, ale trzeba pilnować jego podziału. |
| Odsprzęganie układu scalonego | Układ mieszany | Mały ceramiczny kondensator reaguje szybko, a większy elektrolit zapewnia rezerwę energii. |
| Budowa większego banku do wyższego napięcia i większej pojemności | Mieszany szeregowo-równoległy | Łączysz zalety obu metod, ale rośnie potrzeba kontroli parametrów i balansu napięć. |
W domowej elektronice najczęściej wygrywa prosta reguła: jeśli problemem jest „za mało energii”, idziesz w równoległe dołożenie pojemności. Jeśli problemem jest „za niskie napięcie znamionowe”, myślisz o szeregu. Trzeba tylko pamiętać, że nie każdy układ zyska na dokładaniu kolejnych mikrofaradów. Czasem lepszy efekt daje mniejszy, ale szybszy kondensator ceramiczny ustawiony blisko źródła zakłóceń niż duży elektrolit oddalony o kilka centymetrów ścieżki. Kiedy dobór jest już jasny, najwięcej psują błędy montażowe i bezpieczeństwo.
Jak zrobić to bezpiecznie w praktyce
Przy pracy z kondensatorami nie zaczynam od lutownicy, tylko od rozładowania i sprawdzenia, co naprawdę mam przed sobą. W urządzeniach sieciowych napięcie może utrzymywać się długo po odłączeniu zasilania, więc nie wolno zakładać, że „samo zeszło”. Najbezpieczniej rozładować element przez rezystor odpowiedniej wartości i mocy, a dopiero potem mierzyć napięcie multimetrem. Zwarcie śrubokrętem bywa szybkie, ale jest złym nawykiem: uszkadza element, robi iskrę i nie daje żadnej kontroli nad prądem rozładowania.
Dobieraj elementy do siebie, a nie tylko do wartości µF
Jeżeli łączysz kondensatory szeregowo, najlepiej używać egzemplarzy o podobnej pojemności, tym samym typie i zbliżonym stanie zużycia. Mieszanie nowego elementu ze starym, przegrzanym elektrolitem to proszenie się o nierówny rozkład napięcia. W połączeniu równoległym tolerancja też ma znaczenie, choć ryzyko jest mniejsze. Przy dużych prądach tętnień sprawdzam również temperaturę pracy: w zasilaczach i przetwornicach częściej wybieram kondensatory 105°C niż 85°C, bo lepiej znoszą długą pracę w cieple.
Przeczytaj również: Symbol natężenia prądu - co oznacza I i A?
Nie ignoruj polaryzacji i klasy elementu
Elektrolity mają biegunowość i tu nie ma miejsca na improwizację. Odwrócenie polaryzacji może uszkodzić kondensator bardzo szybko, a w skrajnym przypadku doprowadzić do jego rozerwania. Jeżeli element pracuje w filtrze przeciwzakłóceniowym po stronie sieciowej, liczy się też klasa bezpieczeństwa. Zwykły kondensator nie zastępuje bez namysłu elementu klasy X2 czy Y2, bo te części mają inne wymagania konstrukcyjne niż standardowe kondensatory do niskiego napięcia.
To zostawia jeszcze jedną rzecz: typowe pomyłki, które widzę najczęściej, gdy ktoś robi taki układ pierwszy raz.
Co sprawdzam przed montażem w sprzęcie domowym
Najczęstszy błąd jest zaskakująco prosty: ktoś wybiera tylko wartość pojemności i zapomina o reszcie parametrów. W sprzęcie domowym, a zwłaszcza w AGD i zasilaczach, to za mało. Ja przed montażem zawsze sprawdzam cztery rzeczy: wymiary elementu, rozstaw wyprowadzeń, temperaturę pracy oraz ESR, jeśli producent go podaje. Ten zestaw zwykle decyduje o tym, czy naprawa będzie trwała, czy tylko „na chwilę”.
- Wymiary mechaniczne - nowy kondensator musi fizycznie wejść na płytkę i zmieścić się w obudowie.
- Napięcie i temperatura - zbyt niski margines skraca żywotność, zwłaszcza w ciepłym zasilaczu.
- ESR i prąd tętnień - w przetwornicach to często ważniejsze niż sama pojemność.
- Rodzaj elementu - elektrolit, ceramiczny, foliowy albo bezpieczeństwa X2/Y2 nie są zamienne „na oko”.
- Stan starego układu - jeśli wokół widać spuchnięcia, przebarwienia lub ślady przegrzania, sam kondensator może nie być jedynym problemem.
W praktyce przy urządzeniu na gwarancji albo przy elementach pracujących bezpośrednio z siecią najrozsądniej jest najpierw ocenić ryzyko ingerencji, a dopiero potem coś lutować. Czasem bardziej opłaca się wymienić cały moduł niż walczyć z pojedynczym kondensatorem, który jest tylko objawem szerszej usterki. Jeśli mam wybrać jedną zasadę na koniec, to tę: najpierw ustal, czy potrzebujesz więcej pojemności, czy większego napięcia pracy, bo od tej odpowiedzi zależy cały dobór układu.
