Najkrótsza odpowiedź na pytanie, jak sprawdzić bezpiecznik miernikiem, jest prosta: odłącz zasilanie, wyjmij wkład i sprawdź ciągłość obwodu. W praktyce liczy się jednak nie tylko sam odczyt, ale też to, jak przygotujesz pomiar, żeby nie dostać fałszywego wyniku. Poniżej rozkładam temat na prostą procedurę, różnice między testem ciągłości, pomiarem rezystancji i sprawdzeniem napięcia oraz kilka błędów, które widuję najczęściej.
Najkrótsza droga do pewnej diagnozy
- Dobry bezpiecznik ma ciągłość, a spalony zachowuje się jak przerwa w obwodzie.
- Do prostego testu najwygodniejszy jest tryb ciągłości lub najniższy zakres omów.
- Bezpiecznik najlepiej wyjąć z gniazda, bo inne elementy w układzie potrafią zafałszować wynik.
- W samochodzie można czasem sprawdzić wkład napięciowo, bez wyjmowania go ze skrzynki.
- Jeśli bezpiecznik przepala się ponownie, problem zwykle leży w obwodzie, a nie w samym wkładzie.
Co właściwie pokazuje test bezpiecznika
Bezpiecznik ma jedną prostą funkcję: ma przerwać obwód, kiedy prąd staje się zbyt duży. Dlatego w pomiarze nie szukam tu „wartości idealnej”, tylko odpowiedzi na pytanie, czy wewnątrz wkładu nadal jest ciągłość. Dobry bezpiecznik zachowuje się jak prawie zwykły przewodnik, a spalony wygląda dla miernika jak otwarty obwód.
Najczęściej używam dwóch trybów: testu ciągłości i pomiaru rezystancji. W wielu multimetrów ciągłość uruchamia sygnał dźwiękowy, ale próg zadziałania nie jest identyczny w każdym modelu, więc sam pisk traktuję jako szybki sygnał, a nie jedyny dowód. Gdy bezpiecznik zostaje w układzie, równoległe ścieżki potrafią zamaskować problem, dlatego przy samej diagnozie wkładu wyjmuję go z gniazda, jeśli tylko mogę.
| Metoda | Kiedy jej używam | Co ma pokazać sprawny bezpiecznik | Na co uważać |
|---|---|---|---|
| Test ciągłości | Gdy chcę szybko ocenić stan wkładu | Pisk albo sygnał przejścia | Może dawać mylący wynik, jeśli bezpiecznik jest nadal w obwodzie |
| Pomiar rezystancji | Gdy miernik nie ma czytelnego testu ciągłości albo chcę potwierdzenia | Bardzo niska rezystancja, bliska zeru | Wynik wpływają przewody pomiarowe i jakość styku |
| Pomiar napięcia | Gdy bezpiecznik zostaje w skrzynce, zwłaszcza w aucie | Takie samo napięcie po obu stronach wkładu | To pomiar na żywym układzie, więc wymaga większej ostrożności |
Jeżeli wiesz już, co miernik ma pokazać, można przejść do przygotowania samego pomiaru, bo tu najłatwiej o pomyłkę.
Przygotuj miernik i odłącz zasilanie bez skrótów

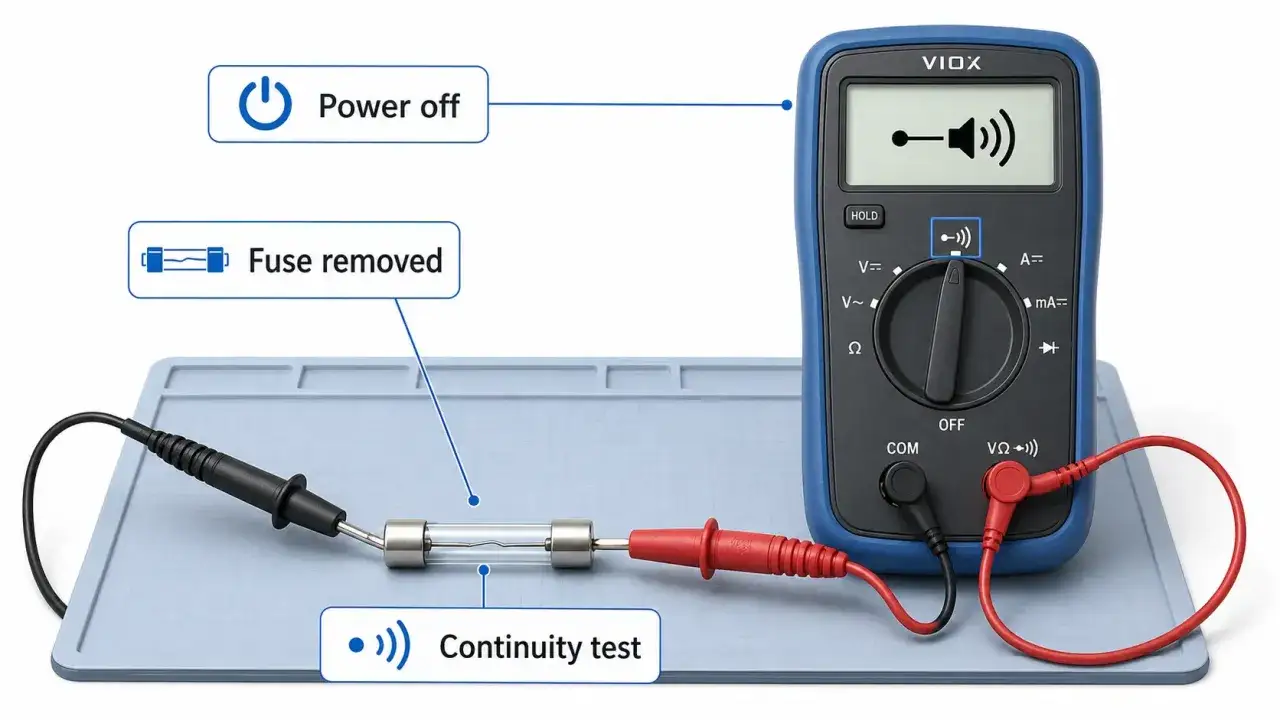

Ja zawsze zaczynam od dwóch rzeczy: odłączenia zasilania i sprawdzenia, czy miernik jest w dobrym trybie. Czerwoną sondę wkładam do gniazda VΩ, czarną do COM, a pokrętło ustawiam na ciągłość albo na najniższy zakres omów. Jeśli miernik ma ten sam symbol dla diody i testu ciągłości, trzeba upewnić się, że aktywny jest właściwy tryb, bo nie każdy model zachowuje się identycznie.
- Wyłącz urządzenie lub odłącz je od gniazdka.
- Jeśli pracujesz przy zasilaczu, odczekaj chwilę po odłączeniu, bo kondensatory potrafią trzymać ładunek.
- Zewrzyj sondy i sprawdź, czy miernik reaguje pikiem albo niską rezystancją.
- Wyjmij bezpiecznik z uchwytu, jeśli konstrukcja na to pozwala.
- Oczyść styki, gdy są wyraźnie zaśniedziałe lub zabrudzone.
W sprzęcie sieciowym i w większości urządzeń AGD wyjęcie wkładu daje najpewniejszy wynik. Dopiero wtedy pomiar zaczyna mówić coś sensownego o samym bezpieczniku.
Sprawdź bezpiecznik krok po kroku
Różne typy wkładów wyglądają inaczej, ale zasada jest ta sama. W szklanym i ceramicznym bezpieczniku dotykasz metalowych końcówek po obu stronach, w nożowym przykładasz sondy do styków, a w oprawie topikowej szukasz dostępnych punktów metalowych, nie plastikowych krawędzi. Sonda po którejkolwiek stronie nie ma znaczenia, bo bezpiecznik nie jest spolaryzowany.
- Dotknij jednej końcówki bezpiecznika czarną albo czerwoną sondą.
- Drugą sondą dotknij przeciwległego końca.
- Przyłóż sondy stabilnie, bez ślizgania się po styku.
- Odczytaj wynik i porównaj go z zachowaniem miernika po zwarciu sond.
- Jeśli wynik jest niejednoznaczny, powtórz pomiar po oczyszczeniu styków.
W praktyce zajmuje to kilkanaście sekund, a dobrze wykonany test od razu odróżnia prostą awarię bezpiecznika od problemu po stronie odbiornika. Następny krok to odczyt wyniku bez zgadywania.
Jak odczytać wynik i nie pomylić się na sprawnym wkładzie
Tu większość osób szuka jednej magicznej liczby, a w rzeczywistości ważniejszy jest kontekst. Sprawny bezpiecznik zwykle daje ciągłość albo bardzo niską rezystancję. Wiele mierników pokaże wtedy pisk i wartość bliską zera, ale nie zdziwię się, jeśli zobaczysz drobny opór wynikający z przewodów pomiarowych. To normalne.
| Odczyt | Co to zwykle znaczy | Co robię dalej |
|---|---|---|
| Pisk i niska rezystancja | Wkład najpewniej jest sprawny | Jeśli urządzenie nadal nie działa, szukam usterki dalej |
| Brak pisku i OL / ∞ | Obwód jest przerwany | Wymieniam bezpiecznik po upewnieniu się, że znam przyczynę przepalenia |
| Wynik skacze lub pojawia się raz tak, raz nie | Słaby kontakt, zabrudzone styki albo zużyty wkład | Powtarzam pomiar po poprawieniu połączenia |
| Niska rezystancja, ale sprzęt nie działa | Bezpiecznik jest cały, problem leży gdzie indziej | Sprawdzam zasilanie, włącznik, przewody lub sam odbiornik |
Jeśli miernik pokazuje zero albo ułamki oma, nie zakładam automatycznie, że wszystko jest idealne. Najpierw sprawdzam, czy sondy mają dobry kontakt, a dopiero potem wyciągam wniosek. Ta kolejność oszczędza najwięcej czasu.
Najczęstsze błędy, które fałszują pomiar
- Sprawdzanie wkładu pod napięciem zamiast po odłączeniu zasilania.
- Zostawienie bezpiecznika w układzie, w którym równoległa ścieżka daje fałszywą ciągłość.
- Dotykanie sondą tylko krawędzi plastikowej obudowy albo zabrudzonych styków.
- Pomylenie trybu ciągłości z pomiarem diody lub zwykłą rezystancją bez sprawdzenia ustawień.
- Zbyt szybkie wyciągnięcie wniosku z jednego odczytu bez powtórzenia testu.
Ja traktuję też zły kontakt sond jako błąd pomiaru, a nie „dziwny bezpiecznik”. Przy zaśniedziałych końcówkach wystarczy czasem delikatne oczyszczenie styków i powtórka, żeby wynik stał się jednoznaczny. Jeśli pomiar dalej się nie zgadza, problem bywa już w samym gnieździe albo w wiązce.
Wtedy sens ma przejście na sprawdzanie napięcia, zwłaszcza w samochodzie lub w skrzynce bezpieczników, do której masz dobry dostęp.
Kiedy lepszy jest pomiar napięcia niż sama ciągłość
W instalacjach samochodowych często wolę najpierw sprawdzić napięcie na obu stronach bezpiecznika, zwłaszcza gdy nie chcę wyciągać każdego wkładu z osobna. Czarną sondę podłączam do masy, a czerwoną przykładam kolejno do punktów testowych po obu stronach bezpiecznika. Jeśli po jednej stronie jest napięcie, a po drugiej nie, wkład jest przepalony. Jeśli po obu stronach wynik jest taki sam, bezpiecznik zwykle jest dobry.
To metoda wygodna, ale nie uniwersalna. Dla obwodów sieciowych i wielu urządzeń AGD bezpieczniejszy pozostaje test ciągłości po odłączeniu zasilania, bo pomiar napięcia wymaga pracy na żywym układzie i większej ostrożności. W samochodach zwykle wybieram zakres wyższy niż spodziewane napięcie, najczęściej 20 V DC, żeby nie obcinać odczytu.
| Sytuacja | Lepsza metoda | Dlaczego |
|---|---|---|
| Bezpiecznik z urządzenia po odłączeniu wtyczki | Test ciągłości | Najmniej ryzyka i najmniej fałszywych ścieżek |
| Bezpiecznik w samochodzie, który łatwo mierzyć w skrzynce | Pomiar napięcia | Nie trzeba wyjmować wkładu i można szybko porównać strony |
| Bezpiecznik, którego nie da się wygodnie wyjąć | Pomiar napięcia lub kontrola serwisowa | Trzeba ocenić, czy test in-circuit ma sens |
Jeśli układ znów przestaje działać po wymianie, sam bezpiecznik nie jest już głównym podejrzanym. Wtedy warto sprawdzić, co go przeciąża.
Jeśli wkład znów się przepala, szukaj przyczyny w obwodzie
Przepalony bezpiecznik jest zwykle skutkiem, nie przyczyną. W domu i w AGD najczęściej winny bywa uszkodzony przewód, zwarcie w grzałce, silniku albo zasilaczu impulsowym. W aucie równie często spotykam przetartą wiązkę, wilgoć w oprawie, zacinający się odbiornik albo dołożony element, który pobiera zbyt dużo prądu.
Jeśli sprzęt jest na gwarancji, a obudowa ma plomby albo wymaga rozbierania części zasilającej, zatrzymuję się na prostym teście bezpiecznika i nie idę dalej na siłę. To rozsądniejsze niż ryzykowanie uszkodzenia urządzenia albo utraty uprawnień z tytułu zakupu. W praktyce dobrze wykonany pomiar ciągłości daje już bardzo dużo informacji, a reszta diagnozy zależy od tego, czy problem wraca i w jakich warunkach.
