Symbole na schematach elektronicznych są jak alfabet serwisanta: pozwalają szybko odczytać, co robi układ, gdzie płynie zasilanie i które elementy są wrażliwe na polaryzację. W tym tekście pokazuję najważniejsze oznaczenia, różnice między popularnymi standardami oraz to, jak czytać je bez zgadywania, zwłaszcza gdy naprawa dotyczy sprzętu domowego, zasilacza albo modułu AGD. Dorzucam też praktyczne wskazówki, które pomagają uniknąć pomyłek przy pomiarach i lutowaniu.
Najważniejsze informacje, które pomogą czytać schemat bez zgadywania
- Na schemacie liczy się funkcja elementu, a nie jego wygląd na płytce.
- Najczęściej spotkasz rezystor, kondensator, diodę, cewkę, tranzystor, bezpiecznik i masę.
- Znaki polaryzacji, kierunek diody i sposób łączenia przewodów są ważniejsze niż sam kształt symbolu.
- W praktyce najbezpieczniej trzymać się dokumentacji zgodnej z IEC 60617.
- W sprzęcie domowym najszybciej pomaga śledzenie toru zasilania od wejścia do układów niskiego napięcia.
Po co w ogóle są symbole na schematach elektronicznych
Dobry schemat ideowy nie pokazuje, jak płytka wygląda fizycznie. On pokazuje, co robi każdy element i jak jest połączony z resztą układu. Dzięki temu jeden prosty rysunek wystarcza, żeby zrozumieć zasilanie, filtrację, sterowanie czy zabezpieczenie bez rozbierania urządzenia na części pierwsze.
W praktyce ja czytam schemat jak mapę funkcji: rezystor ogranicza prąd, kondensator stabilizuje napięcie, dioda pilnuje kierunku przepływu, a tranzystor przełącza albo wzmacnia sygnał. To ważne zwłaszcza w naprawach sprzętu domowego, bo w pralce, ekspresie czy zasilaczu impulsowym podobne bloki pojawiają się w kółko, nawet jeśli sam układ jest inny.
Warto też pamiętać, że symbol na schemacie często idzie w parze z oznaczeniem literowym, takim jak R1, C5, D3 czy Q2. Sam symbol mówi o funkcji, a litera i numer pomagają znaleźć element na płytce i w dokumentacji. To rozróżnienie oszczędza mnóstwo czasu, bo bez niego łatwo pomylić teorię z praktyką.

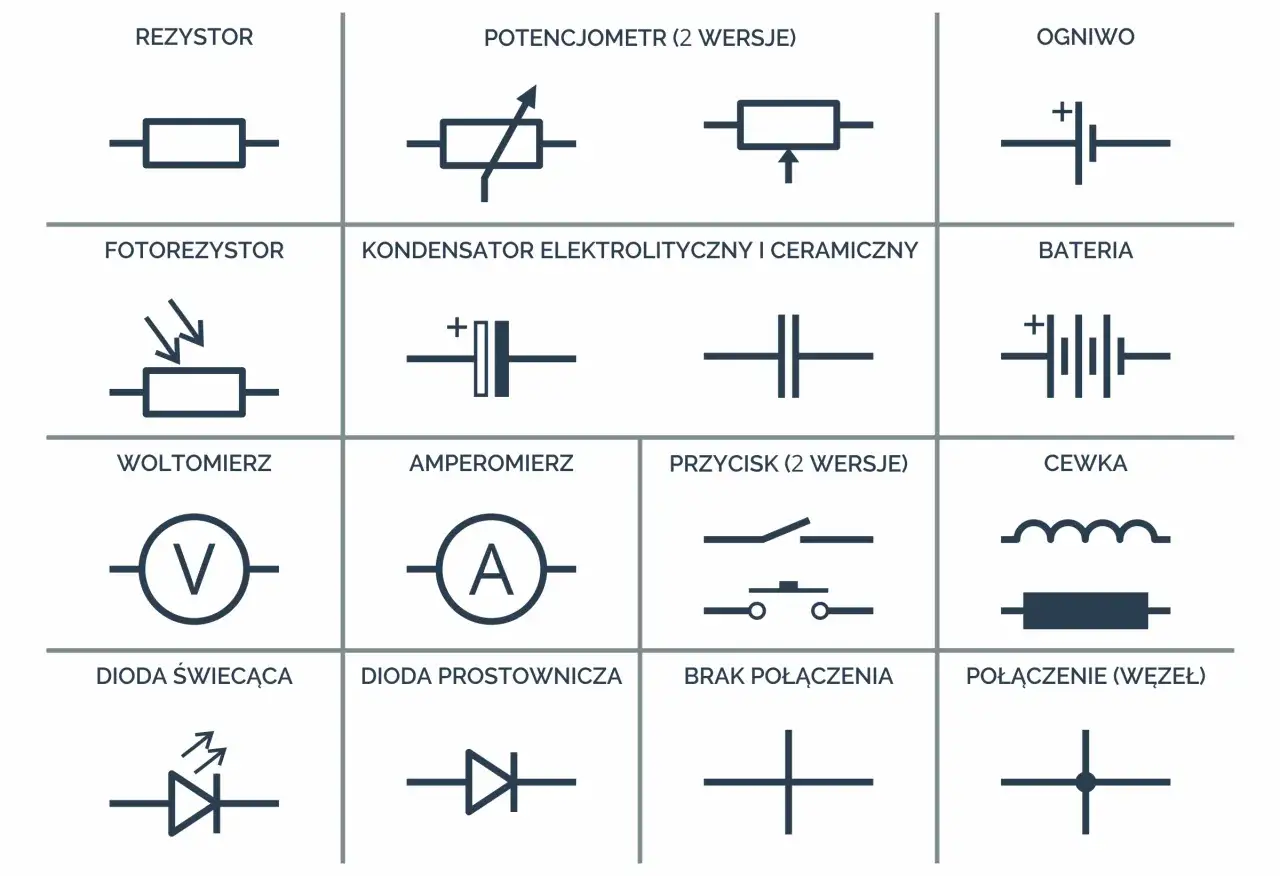

Najczęściej spotykane symbole i co mówią w praktyce
Jak podaje IEC, baza IEC 60617 jest oficjalnym źródłem symboli do diagramów elektrotechnicznych i obejmuje ponad 1500 znaków. W codziennej pracy nie trzeba znać ich wszystkich. Wystarczy dobrze opanować te, które pojawiają się najczęściej w domowej elektronice, zasilaczach i modułach AGD.
| Element | Co zwykle oznacza symbol | Na co patrzę w pierwszej kolejności | Typowa pułapka |
|---|---|---|---|
| Rezystor | Element ograniczający prąd lub dzielący napięcie. | Wartość, moc i to, czy nie jest bezpiecznikiem pomylonym z rezystorem. | Pomylenie z przewodem lub zworą, zwłaszcza na starych płytkach. |
| Kondensator | Magazynuje ładunek, filtruje zakłócenia, wygładza zasilanie. | Czy jest polaryzowany, jakie ma napięcie pracy i pojemność. | Odwrotne wlutowanie elektrolitu albo zbyt niskie napięcie znamionowe. |
| Dioda | Przewodzi w jednym kierunku, chroni układ albo prostuje napięcie. | Położenie katody i anody. | Odczytanie jej jak zwykłego łącznika bez uwzględnienia kierunku. |
| LED | Dioda świecąca, często używana jako sygnalizacja. | Biegunowość i obecność rezystora w szeregu. | Próba zasilenia bez ograniczenia prądu. |
| Cewka lub dławik | Gromadzi energię w polu magnetycznym, tłumi zakłócenia. | Wartość indukcyjności i miejsce w torze zasilania. | Mylenie z transformatorem lub pomijanie roli filtrującej. |
| Transformator | Przenosi energię między uzwojeniami i zwykle zmienia napięcie. | Strona pierwotna, wtórna i ewentualne odczepy. | Traktowanie uzwojeń jak zwykłych połączeń elektrycznych. |
| Tranzystor | Przełącza lub wzmacnia sygnał. | Typ elementu, kierunek strzałki, oznaczenia B, C, E albo G, D, S. |
Zamiana NPN z PNP albo MOSFET-a N z P. |
| Bezpiecznik | Chroni układ przed przeciążeniem. | Prąd znamionowy i to, dlaczego zadziałał. | Mostkowanie bez sprawdzenia przyczyny uszkodzenia. |
| Masa / GND | Punkt odniesienia dla napięć i sygnałów. | Czy to masa sygnałowa, zasilania czy obudowy. | Założenie, że wszystkie symbole masy oznaczają dokładnie to samo. |
Z mojego doświadczenia największy postęp robi nie zapamiętanie wszystkich znaków, lecz szybkie rozpoznanie bloków: zasilanie, filtracja, sterowanie, pomiar i zabezpieczenie. Gdy taki podział staje się oczywisty, reszta symboli zaczyna układać się w logiczną całość, a nie w przypadkowy zestaw kresek. To dobry moment, żeby przejść od samego rozpoznawania do czytania kierunku przepływu i polaryzacji.
Polaryzacja, kierunek i połączenia których nie wolno zgadywać
W elektronice najwięcej błędów nie bierze się z nieznajomości symbolu, tylko z ignorowania małych detali. Kreska przy diodzie wskazuje katodę, znak + przy kondensatorze elektrolitycznym przypomina o biegunowości, a strzałka przy tranzystorze mówi coś bardzo konkretnego o jego typie i kierunku przewodzenia. Jeśli ten detal przeoczę, cały układ potrafi zachowywać się odwrotnie albo w ogóle nie ruszyć.
Równie ważne są połączenia przewodów. Kropka na skrzyżowaniu linii oznacza węzeł elektryczny, a brak kropki zwykle znaczy, że przewody tylko się mijają. W praktyce to drobiazg, ale właśnie przez taki drobiazg można narysować błędną trasę sygnału albo uznać dwa różne obwody za jeden.
Warto też rozumieć oznaczenia wyprowadzeń. W tranzystorach bipolarnych spotkasz B, C i E, a w MOSFET-ach G, D i S. Te litery nie są ozdobą schematu. One pomagają ustalić, gdzie podać sygnał sterujący, którędy wypływa prąd i które wyprowadzenie jest najbardziej wrażliwe na pomyłkę podczas pomiaru lub wymiany elementu.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy na schemacie nie występują różne rodzaje masy. Masa sygnałowa, masa zasilania i masa obudowy mogą wyglądać podobnie, ale w praktyce nie zawsze wolno traktować je jak jeden punkt. W urządzeniach zasilanych z sieci 230 V to rozróżnienie ma znaczenie nie tylko dla działania, ale też dla bezpieczeństwa.
IEC 60617 a starsze oznaczenia, czyli skąd biorą się różnice
W 2026 najbezpieczniej trzymać się symboliki zgodnej z IEC 60617, ale w starszych serwisówkach, materiałach szkoleniowych i dokumentacji producentów nadal można spotkać inne warianty. To nie znaczy, że dokument jest zły. Po prostu trzeba wiedzieć, z jakiej tradycji graficznej pochodzi i czy rysunek trzyma się jednego stylu od początku do końca.
| Kwestia | Wersja spotykana w IEC | Wersje starsze lub regionalne | Jak do tego podejść |
|---|---|---|---|
| Rezystor | Najczęściej prostokąt. | Często zygzak. | Nie przywiązuję się do kształtu, tylko do funkcji i podpisu elementu. |
| Masa | Jeden spójny zestaw symboli odniesienia. | Różne warianty dla masy sygnałowej, obudowy i ochronnej. | Patrzę, czy dokument wyjaśnia, co autor miał na myśli. |
| Dioda i LED | Wyraźny kierunek przewodzenia i oznaczenie biegunów. | Bywają uproszczenia albo lokalne modyfikacje rysunku. | Sprawdzam opis referencyjny, nie tylko samą ikonę. |
| Elementy logiczne | Symbolika dopasowana do funkcji układu. | Spotyka się tradycyjne warianty znane z dokumentacji amerykańskiej. | Jeśli czytam układ cyfrowy, najpierw szukam legendy i not katalogowych. |
Najważniejsza praktyczna zasada jest prosta: nie zakładaj, że każdy schemat będzie wyglądał tak samo. Nawet jeśli dwa dokumenty opisują podobny układ, mogą używać innych konwencji rysunkowych. Dlatego ja zawsze zaczynam od sprawdzenia legendy, podpisów wyprowadzeń i numerów referencyjnych, a dopiero potem przechodzę do analizy samego połączenia.
Jak czytam symbole podczas naprawy sprzętu domowego
W sprzęcie AGD i elektronice użytkowej nie szukam najpierw całego układu, tylko konkretnego toru. Jeśli problem dotyczy zasilania, idę od wejścia napięcia przez bezpiecznik, prostownik, kondensator filtrujący i stabilizator albo przetwornicę. Taki sposób pracy pozwala szybko zawęzić obszar usterki, zamiast błądzić po całej płycie.
- Najpierw identyfikuję sekcję zasilania i sprawdzam, czy schemat pokazuje elementy ochronne.
- Potem porównuję symbole z oznaczeniami na płytce, czyli z nadrukami
R,C,D,QiU. - Następnie śledzę kierunek sygnału lub napięcia, zwłaszcza przy diodach, tranzystorach i układach scalonych.
- Na końcu sprawdzam, czy element ma parametry zgodne z miejscem, w którym pracuje, bo sam poprawny symbol jeszcze niczego nie gwarantuje.
To podejście bardzo dobrze działa przy diagnozie modułów pralek, piekarników, ekspresów czy odkurzaczy. W takich urządzeniach spotkasz podobny zestaw bloków: zabezpieczenie wejścia, prostowanie, filtrowanie, sterowanie przekaźnikiem albo triakiem i zasilanie niskonapięciowe dla logiki. Jeśli nauczysz się rozpoznawać te układy po symbolach, serwis staje się mniej chaotyczny.
Jest jednak warunek: przed pomiarem trzeba zachować ostrożność. Kondensatory po stronie sieciowej mogą długo trzymać ładunek, a błędne zwarcie sondą potrafi uszkodzić element albo bezpiecznik. Dlatego samo czytanie schematu traktuję jako pierwszy krok, a nie zamiennik podstawowych zasad bezpieczeństwa.

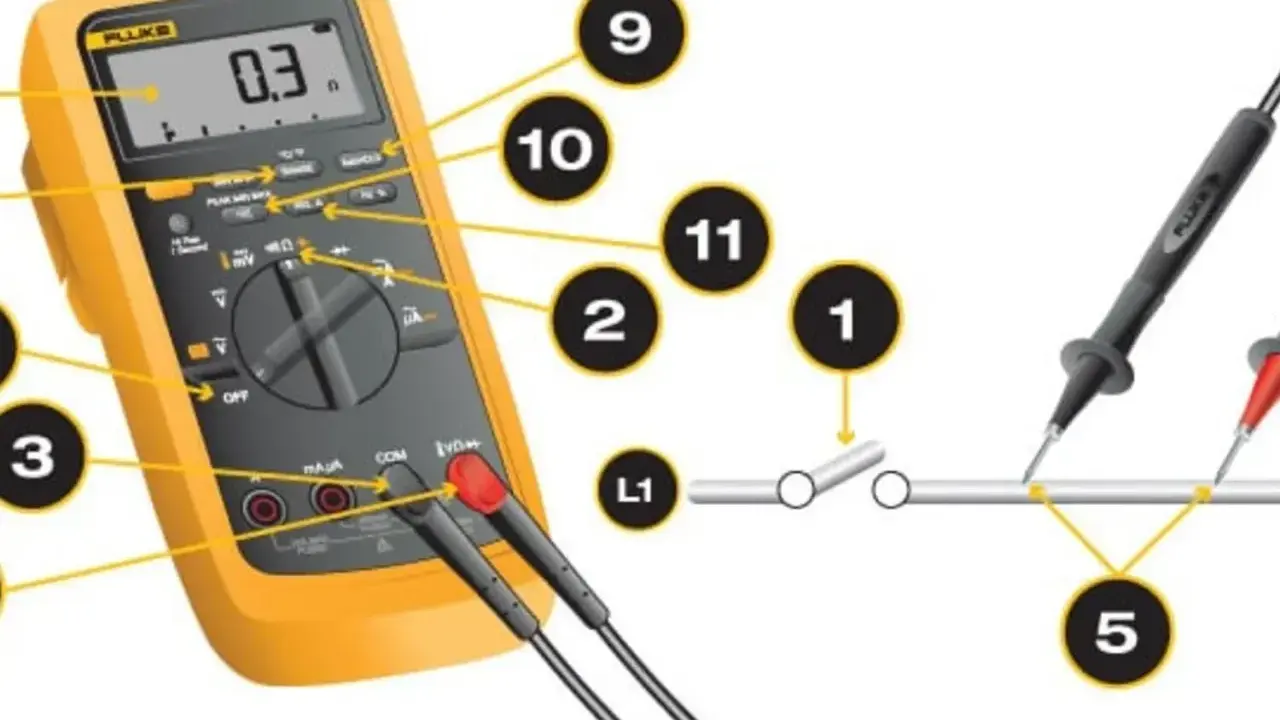

Cztery rzeczy, które sprawdzam przed pierwszym pomiarem
- Czy element ma oznaczenie polaryzacji, którego nie wolno odwrócić.
- Czy w schemacie nie ma kilku rodzajów masy albo punktów odniesienia.
- Czy numer referencyjny na rysunku zgadza się z miejscem na płytce.
- Czy symbol należy do toru zasilania, sygnału czy zabezpieczenia.
Jeśli te cztery rzeczy są jasne, większość pozostałych symboli przestaje być problemem. Ja właśnie od tego zaczynam, bo dobrze odczytany schemat oszczędza czas, ogranicza ryzyko błędnej diagnozy i pozwala pracować spokojniej przy sprzęcie, którego nie warto uszkodzić jednym pośpiesznym ruchem.
