W praktyce pomiar prądu miernikiem sprowadza się do trzech rzeczy: poprawnego wpięcia przewodów, dobrania właściwego zakresu i zrozumienia, że to zupełnie inny pomiar niż sprawdzanie napięcia. To ważne zarówno przy drobnej elektronice, jak i przy domowych urządzeniach, które zaczynają pobierać za dużo energii albo działają nierówno. Poniżej pokazuję, jak zrobić to bezpiecznie, kiedy użyć zakresu mA lub 10 A, a kiedy lepiej od razu sięgnąć po miernik cęgowy.
Najpierw ustaw tryb, port i zakres
- Prąd mierzy się szeregowo, a nie równolegle jak napięcie.
- Czerwoną sondę wkłada się zwykle do gniazda mA/µA albo 10 A, zależnie od spodziewanego poboru.
- Gdy nie znasz wartości prądu, zaczynaj od najwyższego zakresu.
- Przed pomiarem warto sprawdzić bezpiecznik toru prądowego w mierniku.
- Do instalacji 230 V i większych obciążeń często bezpieczniejszy jest miernik cęgowy.
Co naprawdę dzieje się podczas pomiaru prądu

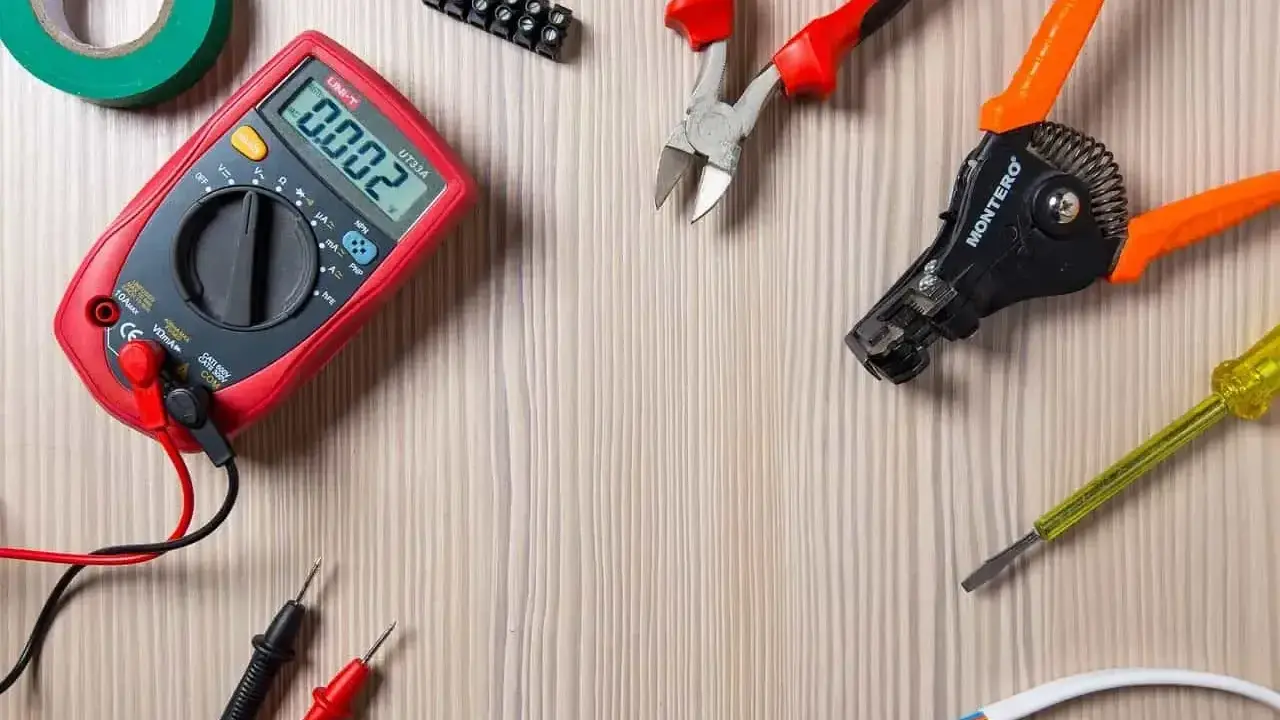

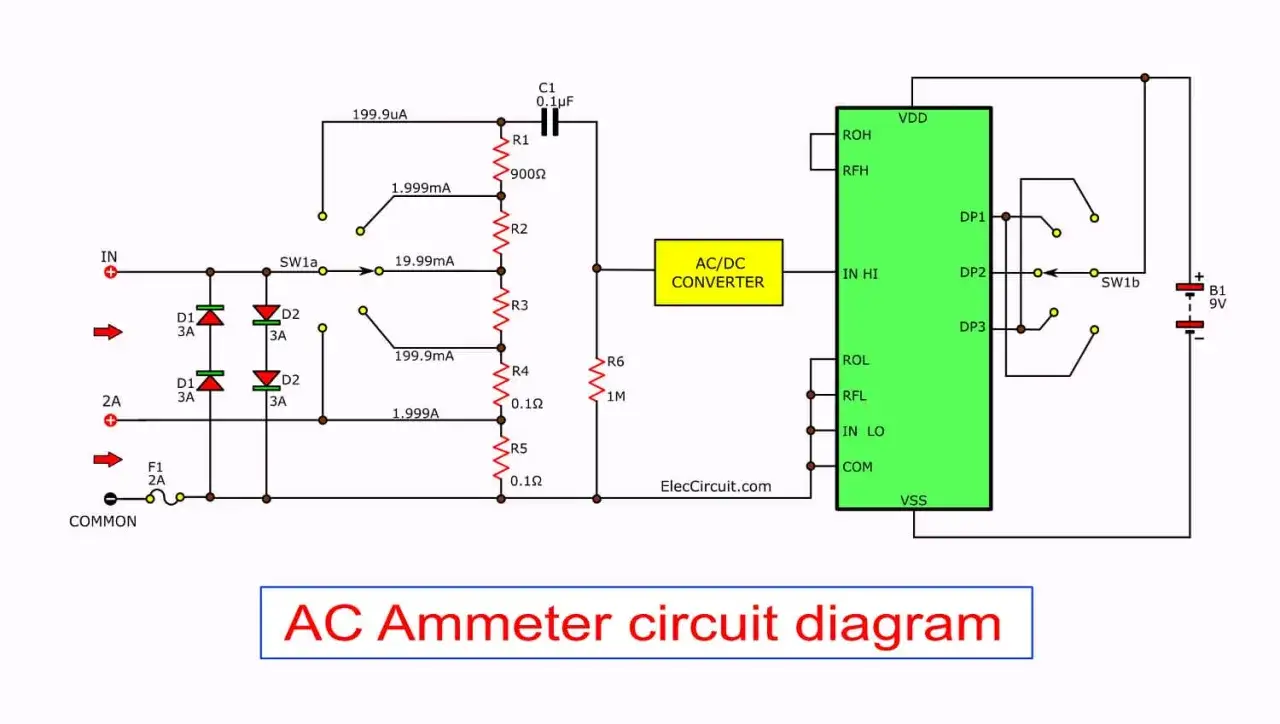

Prąd to ilość ładunku przepływająca przez obwód w danym momencie. W mierniku nie dzieje się tu żadna magia: w trybie prądowym urządzenie korzysta z bocznika, czyli precyzyjnego rezystora o bardzo małej wartości, na którym powstaje niewielki spadek napięcia. Elektronika miernika przelicza ten spadek na ampery, miliampery albo mikroampery.
Najważniejszy wniosek jest prosty: miernik musi stać się częścią obwodu. Jeśli wpinam go tak jak przy napięciu, czyli równolegle do źródła, robię skrót, a nie pomiar. Dlatego ten test służy głównie do diagnozowania poboru energii, a nie do „sprawdzania, czy coś działa”.
- Do elektroniki niskonapięciowej używam go przy płytkach, modułach, ładowarkach i zasilaczach.
- Do AGD sprawdzam nim pobór wentylatora, silnika, pompy albo sterownika.
- Do sieci 230 V podchodzę ostrożniej, bo tu błąd w połączeniu jest dużo groźniejszy niż w układzie bateryjnym.
Jeśli mam jedną rzecz zapamiętać z tej części, to tę: napięcie mierzy się „na elemencie”, a prąd mierzy się w torze przepływu. To prowadzi nas do przygotowania samego miernika i obwodu.
Jak przygotować miernik i obwód
Zanim rozłączę przewody, zawsze sprawdzam trzy rzeczy: typ prądu, gniazdo sondy i zakres. Jak przypomina Fluke, przed pomiarem prądu warto też upewnić się, że bezpiecznik miernika jest sprawny. To ma znaczenie większe, niż wielu osobom się wydaje, bo spalony bezpiecznik często wygląda „normalnie” aż do następnego użycia.
| Co sprawdzić | Jak postąpić | Dlaczego to ważne |
|---|---|---|
| Rodzaj prądu | Ustaw A⎓ dla prądu stałego albo A~ dla przemiennego | Zły tryb daje wynik bez sensu albo całkiem błędny |
| Gniazdo czerwonej sondy | Do małych prądów użyj wejścia mA/µA, do większych 10 A | Wpięcie do złego portu to najkrótsza droga do uszkodzenia toru pomiarowego |
| Zakres | Gdy nie wiesz, ile płynie, zacznij od najwyższego | Chroni miernik i ułatwia znalezienie właściwej skali |
| Stan przewodów i bezpiecznika | Oceń, czy przewody nie są uszkodzone, a bezpiecznik nie jest przepalony | Brak odczytu nie zawsze oznacza brak prądu |
W wielu popularnych multimetrów spotyka się zakresy rzędu 200 µA, 2 mA, 20 mA, 200 mA i 10 A, ale układ pokrętła zależy od modelu. Ja zaczynam od najwyższego dostępnego zakresu, a potem schodzę niżej dopiero wtedy, gdy widzę, że wynik jest stabilny i mieści się daleko od przeciążenia. Gdy porty i zakres są już ustawione, zostaje właściwe wpięcie w obwód.
Pomiar krok po kroku w praktyce
W terenie najważniejszy jest prosty, powtarzalny schemat. W układach elektroniki użytkowej czy małych urządzeń AGD robię to tak samo, niezależnie od tego, czy sprawdzam ładowarkę, wentylator, listwę LED czy mały silnik DC.
- Wyłączam zasilanie obwodu, zanim cokolwiek rozłączę.
- Czarną sondę wkładam do COM, a czerwoną do gniazda mA lub 10 A.
- Ustawiam właściwy rodzaj pomiaru: prąd stały albo przemienny.
- Rozpinam obwód w jednym miejscu i wpinam miernik szeregowo, tak aby cały prąd płynął przez miernik.
- Włączam zasilanie i obserwuję wynik, najlepiej bez gwałtownych ruchów przewodami.
- Po pomiarze wyłączam zasilanie, rozpinam układ i wracam czerwoną sondą do gniazda napięciowego, zanim zacznę następny test.
Jeśli przy pomiarze DC pojawi się znak minus, zwykle oznacza to tylko odwróconą polaryzację sond, a nie awarię urządzenia. Warto też pamiętać, że część zasilaczy i silników ma wyraźny prąd rozruchowy, więc pierwszy odczyt może być wyższy niż wartość ustalona po kilku sekundach. To normalne i właśnie dlatego w elektronice nie patrzę na pojedynczy skok, tylko na cały przebieg zachowania układu.
Po takim połączeniu większość błędów wynika już nie z samej metody, ale z pośpiechu. I właśnie te błędy warto znać, zanim przepalisz bezpiecznik albo dostaniesz wynik, który niczego nie wyjaśnia.
Najczęstsze błędy, które spalają bezpiecznik albo zafałszowują wynik
W praktyce najczęściej widzę te same pomyłki. Część z nich kończy się tylko złym odczytem, ale część potrafi uszkodzić miernik albo urządzenie, które sprawdzasz.
- Wpięcie sond równolegle zamiast szeregowo. To nie jest pomiar prądu, tylko ryzyko zwarcia.
- Zostawienie czerwonej sondy w gnieździe 10 A i przejście od razu do pomiaru napięcia. To klasyczny błąd po jednym udanym teście.
- Ustawienie trybu AC zamiast DC albo odwrotnie. Przy układach zasilanych z baterii to częsty powód „dziwnego” wyniku.
- Zbyt niski zakres na starcie. Gdy nie znam poboru, lepiej zacząć wysoko i zejść niżej niż od razu wybić zabezpieczenie.
- Interpretowanie zera jako pewności. Zero może oznaczać brak poboru, ale też przerwany obwód, błędny port albo spalony bezpiecznik w mierniku.
- Pomiar prądu jak napięcia w gniazdku. To zły kierunek myślenia; do sieci 230 V trzeba podchodzić dużo ostrożniej.
Jeżeli po poprawnym podłączeniu nic się nie pojawia, nie zakładam od razu, że układ nie pobiera prądu. Najpierw sprawdzam tryb, port, zakres i bezpiecznik. Dopiero potem szukam usterki w samym urządzeniu. To prowadzi do pytania, czy zawsze trzeba używać właśnie multimetru, czy czasem lepszym narzędziem będą cęgi.
Kiedy multimetr wystarczy, a kiedy lepszy będzie miernik cęgowy
Multimetr jest świetny tam, gdzie liczy się dokładność przy małych i średnich prądach, ale wymaga rozłączenia obwodu. Miernik cęgowy działa inaczej: obejmuje tylko jeden przewód i mierzy prąd bez fizycznego przerywania toru. W praktyce to duża wygoda, a przy instalacjach i większych odbiornikach także realny zysk bezpieczeństwa.
| Cecha | Multimetr | Miernik cęgowy |
|---|---|---|
| Pomiar małych prądów | Bardzo dobry | Zależy od modelu, bywa mniej wygodny |
| Trzeba rozłączać obwód | Tak | Nie |
| Bezpieczeństwo przy 230 V | Niższe, bo wchodzisz w tor prądowy | Wyższe, bo nie przerywasz obwodu |
| Przydatność w elektronice | Bardzo wysoka | Dobra, jeśli model mierzy też małe prądy i DC |
| Przydatność przy AGD i instalacjach | Ograniczona przy większych obciążeniach | Zwykle lepsza |
Tu warto dodać jedną rzecz: nie każdy cęgowy mierzy prąd stały. Jeśli sprawdzasz elektronikę zasilaną z akumulatora albo obwód DC, muszę upewnić się, że model faktycznie obsługuje tę funkcję. W instalacjach domowych, zwłaszcza przy większym poborze i przewodach sieciowych, cęgi są po prostu rozsądniejsze. Tę różnicę najlepiej widać, kiedy próbuję ocenić wynik, a nie tylko samą metodę pomiaru.
Jak odczytać wynik i ocenić, czy pobór jest normalny
Sama liczba niewiele mówi, jeśli nie mam punktu odniesienia. 1 A to 1000 mA, więc już na tym poziomie łatwo zorientować się, czy mówimy o układzie elektronicznym, czy o większym odbiorniku. W drobnej elektronice typowe są miliampery, a przy silnikach, grzałkach czy większych zasilaczach prąd szybko rośnie do setek miliamperów albo kilku amperów.
Ja zwykle porównuję odczyt z trzema rzeczami: tabliczką znamionową urządzenia, deklaracją zasilacza i zachowaniem układu w czasie. Dla odbiorników grzejnych da się orientacyjnie policzyć prąd z mocy, ale w zasilaczach impulsowych i urządzeniach z silnikami to już tylko przybliżenie. Jeśli przebieg jest mocno odkształcony, True RMS daje zwykle bardziej wiarygodny wynik, bo lepiej radzi sobie z nietypowym kształtem sygnału.
- Kilka mA lub mniej często oznacza standby, elektronikę sterującą albo niewielki moduł.
- Setki mA to typowy poziom dla wielu ładowarek, małych napędów i części układów sterujących.
- Ampery pojawiają się przy większych silnikach, grzałkach i urządzeniach pracujących pod obciążeniem.
- Skok na starcie bywa wyższy niż praca ustalona, zwłaszcza w silnikach, sprężarkach i niektórych zasilaczach.
Jeśli wynik skacze, nie panikuję od razu. Najpierw sprawdzam, czy to normalny prąd rozruchowy, czy może niestabilny kontakt sond. Dopiero potem oceniam, czy urządzenie rzeczywiście pobiera za dużo. Na koniec zostają już tylko drobiazgi, które oszczędzają czas przy kolejnych pomiarach.
Co jeszcze sprawdzam, zanim schowam miernik
Po każdym pomiarze robię krótką kontrolę. To banalne, ale właśnie te nawyki decydują o tym, czy miernik służy latami, czy po kilku próbach zaczyna zaskakiwać pustym odczytem.
- Wracam czerwoną sondą do gniazda VΩ, żeby nie pomylić trybu przy następnym użyciu.
- Przy większym prądzie sprawdzam, czy bezpiecznik toru mA/10 A nadal jest sprawny.
- Zapisuję, czy pomiar był wykonany na AC czy DC, oraz jaki zakres wybrałem.
- Jeśli pracuję przy urządzeniu sieciowym, wolę nie robić kolejnej próby „na szybko” bez ponownej weryfikacji połączeń.
W praktyce właśnie takie drobne nawyki robią największą różnicę. Gdy mierzę ostrożnie, szanuję zakresy i nie mylę gniazd, pomiar prądu staje się prosty, powtarzalny i naprawdę użyteczny. A jeśli obwód jest większy, bardziej złożony albo pracuje pod 230 V, rozsądniej jest wybrać cęgi niż ryzykować niepotrzebne zwarcie.
