Sprawdzenie uziemienia w gniazdku nie sprowadza się do jednego odczytu. W praktyce chodzi o to, czy przewód ochronny PE jest obecny, ma ciągłość i czy punkt ochronny zachowuje się tak, jak powinien w instalacji 230 V. Pokażę, jak sprawdzić uziemienie w gniazdku miernikiem, sposób interpretacji wyników i granice tej metody, bo miernik pomaga wykryć wiele usterek, ale nie zastępuje pełnego badania instalacji.
Jeżeli podłączasz komputer, pralkę albo inny sprzęt z metalową obudową, ten szczegół ma większe znaczenie, niż zwykle się wydaje. Dobrze wykonany test daje sensowną odpowiedź, a zły lub niejednoznaczny wynik powinien zatrzymać Cię na etapie diagnostyki, nie prowizorycznych domysłów.
Najważniejsze rzeczy do zapamiętania przed pomiarem
- Najprościej sprawdza się napięcie między fazą, neutralnym i ochronnym oraz ciągłość przewodu PE.
- W polskiej instalacji nominalne napięcie to około 230 V, więc właśnie z tą wartością porównuj odczyty.
- Test ciągłości wykonuj tylko przy odłączonym zasilaniu.
- W starszych instalacjach możesz spotkać zerowanie, czyli inny układ ochrony niż osobny przewód PE.
- Jeśli wskazania są skaczące, nielogiczne albo wyraźnie różnią się od typowych, nie uznawaj wyniku za pewny.
Co tak naprawdę sprawdzasz miernikiem
Ja zaczynam od uporządkowania pojęć, bo tu najłatwiej o pomyłkę. W gniazdku nie „testujesz ziemi” w sensie geologicznym, tylko sprawdzasz, czy styk ochronny ma połączenie z przewodem PE i czy w instalacji pojawiają się wartości napięcia zgodne z normalną pracą sieci.
W nowych instalacjach przewód ochronny PE jest osobnym przewodem. W starszych spotyka się zerowanie, czyli połączenie bolca z przewodem neutralno-ochronnym PEN. To ważne, bo wynik pomiaru trzeba interpretować inaczej, gdy instalacja ma osobny PE, a inaczej gdy pracuje w starszym układzie. Jeśli tego nie rozróżnisz, można łatwo uznać poprawny stary układ za błąd albo odwrotnie.
W praktyce chodzi więc o trzy rzeczy: czy jest zasilanie, czy styk ochronny zachowuje się jak punkt odniesienia bliski ziemi i czy połączenie ochronne ma ciągłość. To właśnie te trzy warstwy dają użyteczną odpowiedź, a nie samo „czy miernik coś pokazuje”.
Skoro wiemy już, co mierzymy, można przejść do tego, jak przygotować sprzęt i nie zepsuć wyniku już na starcie.
Jak przygotować miernik i gniazdko do badania

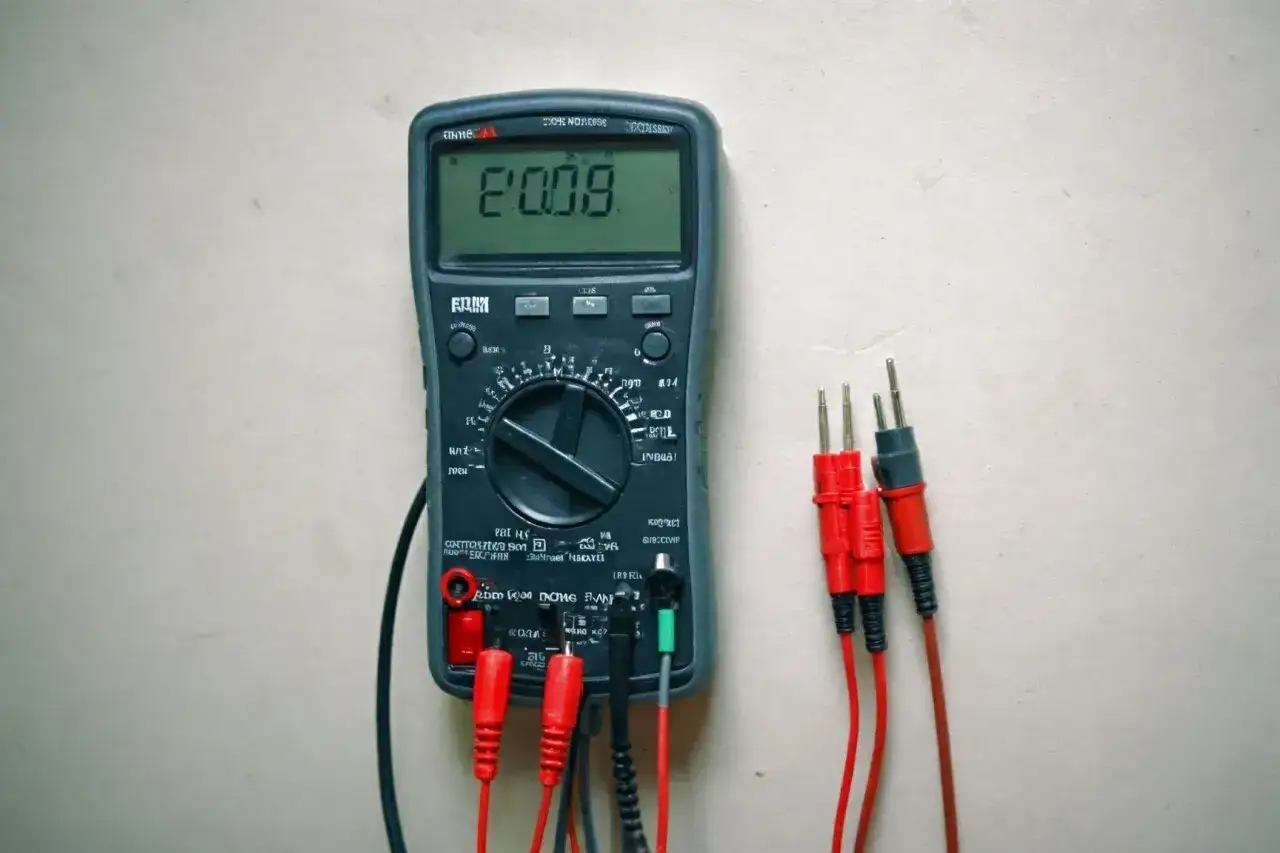

Do prostego sprawdzenia wystarczy zwykły multimetr z pomiarem napięcia AC i testem ciągłości. Warto, żeby miał sprawne przewody, wyraźny zakres dla napięcia przemiennego oraz osłonięte sondy. Ja nie zaczynam pomiaru, jeśli widzę pękniętą izolację albo luźne końcówki, bo taki szczegół potrafi zrobić większy problem niż samo badane gniazdko.
| Narzędzie | Do czego służy | Kiedy ma sens |
|---|---|---|
| Multimetr | Pomiar napięcia AC i ciągłości przewodu | Gdy chcesz szybko sprawdzić gniazdko i orientacyjnie ocenić PE |
| Tester gniazdka | Błyskawiczna kontrola układu styków | Gdy zależy Ci głównie na szybkiej ocenie bez analizowania odczytów |
| Miernik rezystancji uziemienia | Pełniejszy pomiar ochronny | Gdy potrzebujesz profesjonalnego badania instalacji |
Przed pomiarem upewnij się, że wiesz, który obwód zasilania obsługuje to gniazdko. Jeśli musisz dotknąć elementów instalacji po zdjęciu osprzętu, odłącz bezpiecznik, sprawdź brak napięcia i pracuj tylko wtedy, gdy masz pełną kontrolę nad sytuacją. Przy gniazdku typu E bolec ochronny jest pośrodku, a w typie F uziemienie zapewniają boczne blaszki; faza i neutralny bywają rozmieszczone różnie tylko w zależności od standardu i wcześniejszych przeróbek, więc nie zgaduj układu na ślepo.
Gdy sprzęt jest przygotowany, można przejść do właściwego testu multimetrem. Tu przydaje się już tylko spokojna kolejność kroków.
Jak wykonać pomiar krok po kroku
Szybka weryfikacja napięcia w gniazdku
Najpierw ustaw multimetr na pomiar napięcia przemiennego, czyli AC lub V~. Jeśli urządzenie nie ma automatycznego wyboru zakresu, wybierz zakres wyższy niż 230 V, najczęściej 600 V. Czerwoną sondę włóż do gniazda oznaczonego V, a czarną do COM.
Jeśli patrzysz na gniazdo typu E z bolcem u góry, faza zwykle jest po lewej, a neutralny po prawej. To pomaga przy pierwszym odczycie, ale jeśli instalacja była przerabiana, nie opieraj się wyłącznie na przyjętym schemacie.
- Zmierz napięcie między fazą a przewodem neutralnym.
- Zmierz napięcie między fazą a stykiem ochronnym PE lub bolcem.
- Zmierz napięcie między neutralnym a PE.
Jeżeli instalacja jest poprawna, dwa pierwsze pomiary powinny być bardzo zbliżone do siebie i oscylować wokół 230 V. Trzeci pomiar, czyli między N i PE, powinien zwykle pokazać wartość bliską zeru, choć w realnym domu mogą pojawić się niewielkie odchylenia, zwłaszcza pod obciążeniem. Ja traktuję ten trzeci wynik jako sygnał pomocniczy, a nie samodzielny dowód jakości uziemienia.
Przeczytaj również: Gniazdko z 4 przewodami - jak je podłączyć bezpiecznie
Dokładniejsza kontrola ciągłości przewodu ochronnego
Jeśli chcesz sprawdzić sam przewód ochronny, zasilanie musi być wyłączone. Wtedy multimetr przełączasz na test ciągłości lub pomiar małych rezystancji. Taki test ma sens tylko wtedy, gdy masz dostęp do punktu, z którym porównujesz przewód PE, na przykład do zacisku ochronnego po zdjęciu osprzętu albo do innego pewnego punktu ochronnego w tej samej instalacji.
W praktyce szukasz bardzo małej rezystancji. Dla krótkiego odcinka przewodu wynik powinien być bliski zeru, ale pamiętaj, że przewody pomiarowe same mają opór. Dlatego dobrze jest najpierw zewrzeć sondy i zapamiętać wartość odniesienia, a dopiero potem porównać ją z pomiarem na bolcu lub zacisku PE.
Jeśli test ciągłości daje brak przejścia, wynik skacze albo jest wyraźnie większy niż przy zwarciu sond, to nie jest „drobna odchyłka”. To sygnał, że przewód ochronny może być przerwany, źle podłączony albo w ogóle nieobecny. Z takiego miejsca nie warto korzystać, dopóki nie zostanie sprawdzone dokładniej.
Po wykonaniu samego pomiaru najważniejsze jest poprawne odczytanie tego, co pokazuje multimetr. I właśnie tu wiele osób popełnia błąd.
Jak odczytać wyniki bez zgadywania
Poniższa tabela porządkuje najczęstsze odczyty. To nie jest sztywny normatyw, ale praktyczny punkt odniesienia, który pozwala odróżnić wynik dobry od podejrzanego.
| Pomiar | Typowy wynik | Co to zwykle oznacza |
|---|---|---|
| L-N | Około 230 V | Gniazdko ma zasilanie i tor roboczy działa normalnie |
| L-PE | Zbliżony do L-N | Styk ochronny jest obecny i ma potencjał zbliżony do ziemi |
| N-PE | Blisko 0 V, czasem kilka V | Wynik zwykle prawidłowy, jeśli nie ma dużego obciążenia i instalacja jest sprawna |
| PE w teście ciągłości | Blisko 0 Ω po uwzględnieniu przewodów | Przewód ochronny ma ciągłość |
| Wyniki niestabilne | Skaczące lub pozornie poprawne | Możliwy luźny styk, przerwa, błędny punkt odniesienia albo napięcie pozorne |
Najwięcej zamieszania robi napięcie pozorne. Multimetr ma dużą impedancję wejściową, więc potrafi pokazać wartość, która wygląda sensownie, mimo że przewód ochronny nie jest rzeczywiście sprawny. Dlatego sam odczyt „coś się pojawia” nie wystarcza. Trzeba zestawić go z pomiarem L-N oraz, jeśli to możliwe, z testem ciągłości po odłączeniu zasilania.
Jeśli L-PE wyraźnie odstaje od L-N albo nie daje stabilnego wyniku, nie uznawałbym takiego gniazdka za pewne. To już nie jest kosmetyczna różnica, tylko sygnał, że coś w instalacji wymaga sprawdzenia. Kolejny krok to wyłapanie błędów, które najczęściej fałszują wynik.
Najczęstsze błędy, które psują wynik pomiaru
W praktyce widzę wciąż te same pomyłki. Część z nich kończy się tylko złym odczytem, ale część może prowadzić do niebezpiecznego fałszywego poczucia bezpieczeństwa.
- Pomiar rezystancji przy włączonym zasilaniu - to podstawowy błąd. Tryb ohmów i test ciągłości służą wyłącznie do obwodów bez napięcia.
- Mylenie przewodu neutralnego z ochronnym - w starszych instalacjach to szczególnie zdradliwe, bo na pierwszy rzut oka wszystko „wygląda podobnie”.
- Oparcie się na jednym odczycie - sam wynik L-PE nie wystarcza, jeśli nie porównasz go z L-N i N-PE.
- Używanie uszkodzonych przewodów pomiarowych - przerwany przewód sondy daje objawy bardzo podobne do uszkodzonego PE.
- Dotykanie metalowych końcówek sond - to nie tylko ryzyko porażenia, ale też wprowadzenie zakłóceń do odczytu.
- Ignorowanie starych instalacji z zerowaniem - tam interpretacja wyniku jest inna i nie wolno przykładać do niej automatycznie zasad z nowej instalacji.
Ja przy takich testach zawsze zakładam, że błąd może być po stronie instalacji, ale równie dobrze może leżeć po stronie miernika albo samej metody. Taka ostrożność oszczędza najwięcej czasu, bo nie każe gonić za fikcyjną awarią. A jeśli wynik nadal budzi wątpliwości, przychodzi moment, w którym multimetr przestaje być wystarczający.
Kiedy multimetr już nie wystarczy
Multimetr jest świetny do wstępnej diagnozy, ale nie zastąpi pełnego badania ochrony przeciwporażeniowej. Jeśli sprawdzasz świeżo wykonaną instalację, remont połączony z wymianą gniazd, gniazdko w starym mieszkaniu z niepewnymi przewodami albo obwód, na którym wybijają zabezpieczenia, potrzebujesz dokładniejszego pomiaru niż prosty test domowy.
W takich sytuacjach w grę wchodzi pomiar rezystancji uziemienia, impedancji pętli zwarcia albo kontrola przewodu ochronnego odpowiednim przyrządem. To już nie jest poziom „sprawdzę sobie sam szybko wieczorem”, tylko normalna praca dla elektryka z właściwym wyposażeniem. I właśnie tutaj najczęściej wychodzi różnica między orientacyjną kontrolą a rzeczywistym potwierdzeniem bezpieczeństwa.
Warto też pamiętać, że brak widocznych problemów nie oznacza, że wszystko jest idealnie. Część usterek ujawnia się dopiero pod obciążeniem albo przy konkretnym uszkodzeniu sprzętu. Dlatego jeśli masz gniazdo do komputera, pralki czy zmywarki i cokolwiek Cię niepokoi, nie odkładaj sprawdzenia na później.
Na końcu zostaje jeszcze jedna rzecz: co zrobić z wynikiem, kiedy już go masz, i jak nie pomylić ostrożności z nadmiernym zaufaniem.
Co jeszcze warto sprawdzić, zanim uznasz gniazdko za pewne
Jeżeli test wyszedł dobrze, potraktuj to jako dobry sygnał, a nie końcowy certyfikat. Sprawdź, czy wtyczka nie ma luzu, czy bolec ochronny nie jest mechanicznie wyrobiony i czy gniazdko nie grzeje się przy normalnym obciążeniu. W domu to właśnie takie drobiazgi często zapowiadają problem wcześniej niż sam pomiar.
Jeśli instalacja ma wyłącznik różnicowoprądowy, użyj przycisku testowego zgodnie z instrukcją producenta. To nie jest test uziemienia, ale pokazuje, czy dodatkowa ochrona reaguje. Dla sprzętu domowego, zwłaszcza komputerów i AGD, taki zestaw kontroli daje o wiele pełniejszy obraz niż pojedynczy odczyt z multimetru.
Gdybym miał zamknąć temat jednym zdaniem, powiedziałbym tak: multimetr pozwala szybko ocenić, czy w gniazdku jest sensowny układ ochrony, ale jeśli wynik jest choć trochę niejasny, lepiej potraktować go jako zaproszenie do dalszej diagnostyki, a nie jako potwierdzenie. W instalacji 230 V najcenniejsza jest nie odwaga, tylko pewność.
