Pomiar oporu najczęściej robi się zwykłym multimetrem, ale sam wybór zakresu to dopiero początek. Poniżej pokazuję, jak zmierzyć oporność bezpiecznie, jak czytać wynik i kiedy lepiej użyć testu ciągłości albo metody czteroprzewodowej. To przyda się zarówno przy elektronice, jak i przy przewodach, grzałkach czy drobnych naprawach sprzętu domowego.
Najważniejsze zasady pomiaru oporu w praktyce
- Odłącz zasilanie i rozładuj kondensatory, zanim przyłożysz sondy.
- W większości domowych pomiarów wystarczy multimetr ustawiony na Ω i przewody w gniazdach COM oraz VΩ.
- Przy niskich oporach liczą się przewody, styki i dodatkowe gałęzie układu, więc wynik łatwo zafałszować.
- Test ciągłości służy do szybkiego sprawdzania przerwy lub połączenia, a nie do dokładnych wartości.
- Jeśli wartość ma być precyzyjna na poziomie pojedynczych omów lub mniej, rozważ pomiar czteroprzewodowy.
Co naprawdę mierzysz, gdy sprawdzasz opór
W praktyce rezystancja i oporność oznaczają to samo, więc nie ma sensu szukać między nimi sztucznej różnicy. Miernik nie „widzi” oporu w oderwaniu od reszty obwodu, tylko podaje przez badany element niewielki prąd i na tej podstawie wylicza wartość w omach. Ja zwykle zaczynam od prostego pytania: czy badam pojedynczy element, czy cały fragment układu, bo od tego zależy, czy wynik będzie wiarygodny.
To ważne zwłaszcza wtedy, gdy element jest wlutowany w płytkę. Wtedy prąd może popłynąć kilkoma drogami naraz, a wskazanie bywa niższe niż w katalogu albo zmienia się przy dotyku sond. W elektronice i sprzęcie AGD to normalne, ale tylko pod warunkiem, że wiem, czego naprawdę dotyczy pomiar. Z tego powodu najpierw porządkuję metodę, a dopiero potem przechodzę do samego mierzenia.

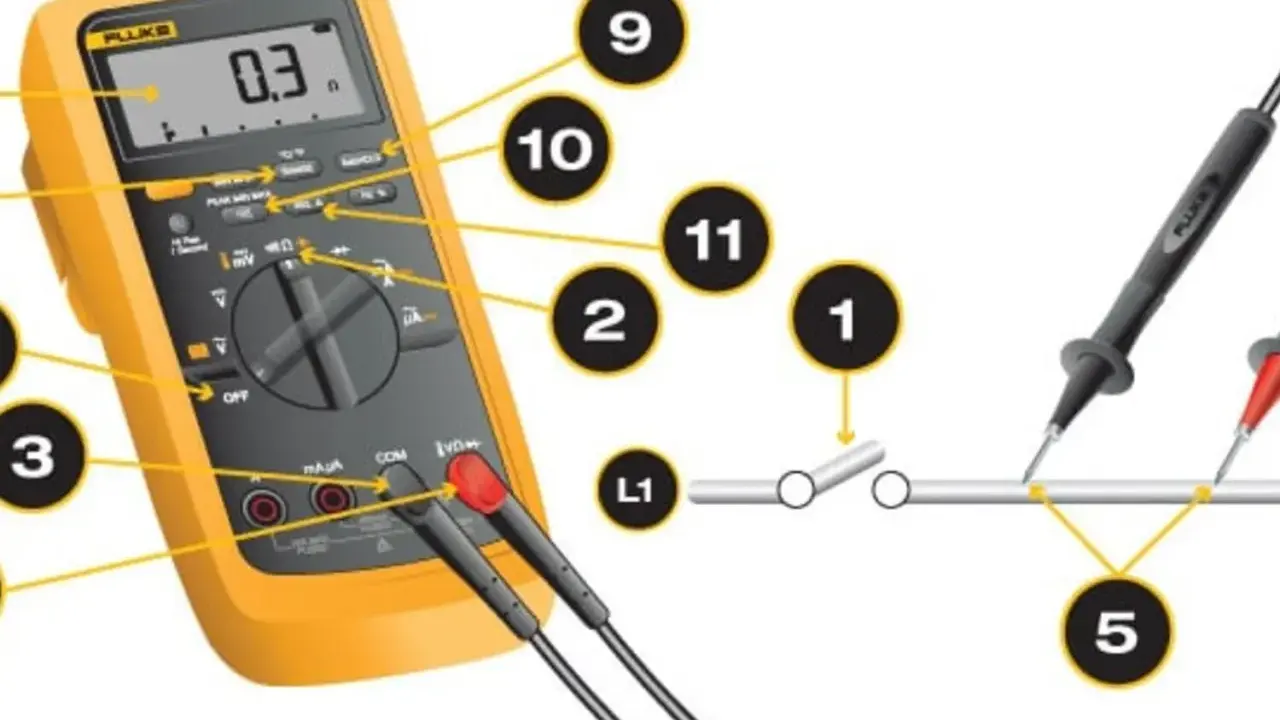

Jak wykonać pomiar multimetrem krok po kroku
Do zwykłego pomiaru wystarczy cyfrowy multimetr, dwie sondy i odrobina dyscypliny. Najwięcej błędów nie bierze się z samego miernika, tylko z pośpiechu: ktoś mierzy element pod napięciem, zostawia sondy w złych gniazdach albo próbuje odczytać wartość bez odłączenia układu. Ja robię to zawsze według tej samej kolejności.
- Wyłącz zasilanie badanego obwodu. Jeśli po drodze jest kondensator, rozładuj go przed pomiarem.
- Ustaw pokrętło na pozycję Ω. Jeśli miernik ma autorange, sam dobierze zakres; jeśli ma zakres ręczny, zacznij od wyższego.
- Włóż czarną sondę do gniazda COM, a czerwoną do VΩmA lub gniazda oznaczonego dla pomiaru rezystancji.
- Przyłóż sondy do dwóch końców badanego elementu. Przy przewodzie łap za metalowe punkty połączenia, a nie za izolację.
- Odczytaj wynik i porównaj go z oznaczeniem elementu albo z oczekiwanym zakresem.
- Jeśli mierzysz bardzo małe opory, zewrzyj sondy i sprawdź opór samych przewodów. Gdy miernik ma funkcję REL lub ZERO, skasuj ten wpływ.
Dobry przykład to rezystor 1 kΩ o tolerancji 5 procent. W takim przypadku wynik w okolicy 950-1050 Ω nadal jest prawidłowy. Jeśli zobaczysz 1,3 kΩ albo 400 Ω, problem jest realny albo mierzysz nie ten element, który myślisz. Gdy pomiar dotyczy samej przerwy lub zwarcia, wygodniej czasem przejść na test ciągłości.
Kiedy lepszy jest test ciągłości, a kiedy pomiar oporu
Ja rozdzielam te dwa tryby, bo początkujący często oczekują od nich tego samego. Test ciągłości ma odpowiedzieć na proste pytanie: czy jest połączenie, czy go nie ma. Pomiar oporu ma pokazać konkretną wartość, więc jest wolniejszy, ale znacznie bardziej użyteczny przy diagnostyce elementów.
| Sytuacja | Lepszy tryb | Dlaczego |
|---|---|---|
| Przerwany przewód, bezpiecznik, włącznik | Test ciągłości | Szybko pokazuje, czy obwód jest zamknięty, często sygnałem dźwiękowym. |
| Rezystor na płytce lub luzem | Pomiar oporu | Potrzebujesz konkretnej wartości i porównania z tolerancją elementu. |
| Grzałka, uzwojenie, cewka | Pomiar oporu | Najważniejsze jest wykrycie przerwy, zwarcia albo odchylenia od typowego zakresu. |
| Styk, złącze, ścieżka o bardzo małym oporze | Pomiar czteroprzewodowy | Minimalizuje błąd wynikający z przewodów i kontaktu sond. |
W praktyce test ciągłości jest świetny do szybkiej diagnostyki w domu: sprawdzam nim bezpiecznik, przedłużacz, przewód od ładowarki albo włącznik w lampie. Gdy jednak chcę wiedzieć, czy element jest zgodny z oznaczeniem, wracam do trybu rezystancji. Ten podział oszczędza czas i od razu zawęża obszar poszukiwań, więc przejście do interpretacji wyniku staje się dużo prostsze.
Jak odczytać wynik, który nie wygląda normalnie
Najwięcej nieporozumień pojawia się nie przy samym dotknięciu sond, tylko przy odczycie. Na wielu multimetrów „OL”, „1” albo symbol nieskończoności oznacza przeciążenie albo obwód otwarty, czyli brak ciągłego połączenia w danym zakresie. To nie zawsze awaria miernika. Czasem po prostu badany element ma większy opór, niż pozwala aktualny zakres.
Warto też pamiętać o tolerancji. Rezystor 1 kΩ z dokładnością 1 procent może mieć od 990 do 1010 Ω i nadal będzie poprawny. Przy 5 procentach zakres robi się szerszy, bo dopuszczalne odchylenie jest większe. To niby drobna rzecz, ale właśnie na takich liczbach najłatwiej pomylić sprawny element z uszkodzonym.
- Wartość stabilna i bliska oczekiwanej zwykle oznacza, że element jest sprawny.
- OL lub 1 najczęściej oznacza przerwę, zbyt duży opór albo zły zakres.
- Wynik niższy niż katalogowy bywa skutkiem równoległych połączeń w układzie.
- Wynik zmieniający się przy dotyku sugeruje słaby styk, utlenienie albo pomiar elementu nieliniowego.
- Opór rosnący wraz z temperaturą jest normalny w niektórych elementach i nie powinien dziwić.
Jeśli wskazanie zmienia się z jednej strony na drugą albo „płynie” przez kilka sekund, często nie mierzysz czystego rezystora, tylko element, który ma własne zjawiska wewnętrzne, na przykład diodę, kondensator albo układ półprzewodnikowy. To prowadzi prosto do kolejnej pułapki: błędów, które psują wynik, choć sam miernik jest w porządku.
Najczęstsze błędy, które psują pomiar
W serwisie i przy domowych naprawach powtarza się kilka tych samych potknięć. Każde z nich potrafi dać wynik, który wygląda wiarygodnie, ale nie ma nic wspólnego z rzeczywistością. Dlatego ja zawsze sprawdzam poniższą listę, zanim uznam element za uszkodzony.
- Pomiar pod napięciem - to najgorszy scenariusz, bo zafałszowuje wynik i może uszkodzić miernik.
- Brak odseparowania elementu od układu - jedna dodatkowa gałąź potrafi obniżyć odczyt i ukryć usterkę.
- Złe gniazda sond - czerwony przewód w porcie do prądu, a nie do omów, kończy się błędnym lub zerowym wynikiem.
- Słaby kontakt końcówek - brud, lakier, utlenienie i luźny dotyk robią większą różnicę, niż wielu osobom się wydaje.
- Ignorowanie oporu przewodów - przy małych wartościach trzeba uwzględnić własny „ślad” miernika.
- Zły tryb pomiaru - test ciągłości nie zastąpi dokładnego pomiaru wartości, a pomiar rezystancji nie zawsze nadaje się do każdego elementu.
Warto też pamiętać o prostym triku: jeśli mierzysz bardzo małe opory, zewrzyj sondy i zobacz, co pokazuje sam zestaw pomiarowy. Przy niedrogich multimetrów to często najszybszy sposób, żeby zrozumieć, skąd bierze się odchylenie. Gdy już to opanujesz, łatwiej przejść do konkretnych zastosowań w domu i elektronice.
Gdzie taki pomiar przydaje się w domu i elektronice
Najbardziej praktyczne zastosowania pojawiają się tam, gdzie trzeba szybko oddzielić sprawny element od uszkodzonego. W sprzęcie domowym często sprawdzam przewody, bezpieczniki, przełączniki, grzałki i czujniki temperatury. W elektronice to samo dotyczy rezystorów, zworek, ścieżek oraz uzwojeń.
- Przewód zasilający lub przedłużacz - ciągłość pokaże, czy żyła nie ma przerwy.
- Bezpiecznik - sprawny powinien mieć bardzo mały opór i dawać wyraźny sygnał ciągłości.
- Rezystor na płytce - porównuję odczyt z oznaczeniem i tolerancją, zamiast zgadywać po wyglądzie.
- Grzałka w AGD - brak ciągłości zwykle oznacza przerwę w elemencie grzejnym.
- Czujnik NTC lub PTC - tu liczy się nie tylko sama wartość, ale też zmiana wraz z temperaturą.
To właśnie w takich przypadkach pomiar oporu daje najwięcej informacji najszybciej. Z jednej strony pozwala odsiać proste awarie, z drugiej nie wymaga specjalistycznego laboratorium. Wystarczy wiedzieć, kiedy zwykły multimetr ma sens, a kiedy trzeba pójść krok dalej.
Co sprawdzić, gdy wynik wciąż nie pasuje do oczekiwań
Jeśli po wszystkim wynik nadal wygląda dziwnie, ja idę po kolei. Najpierw odłączam element od układu lub przynajmniej odlutowuję jedną końcówkę. Potem sprawdzam kontakt sond, porównuję wskazanie z tolerancją elementu i zamieniam sondy miejscami, żeby upewnić się, że nie chodzi o przypadek związany z pomiarem na płytce.
- Odseparuj badany element od reszty obwodu.
- Sprawdź, czy końcówki sond dotykają czystego metalu.
- Porównaj odczyt z wartością nominalną i tolerancją.
- Przy bardzo małych oporach użyj funkcji REL/ZERO albo metody czteroprzewodowej.
- Jeśli wynik zmienia się skokowo, potraktuj to jako sygnał słabego styku albo elementu nieliniowego, a nie od razu jako uszkodzenie miernika.
W praktyce najwięcej czasu oszczędza spokojne odseparowanie elementu od reszty układu i powtórzenie pomiaru na czysto. Jeśli po takim sprawdzeniu wartość nadal nie ma sensu, problem zwykle leży w samym badanym podzespole albo w tym, że nie jest to prosty rezystor, tylko element, który wymaga innej metody diagnostyki.
