Dobrze zaplanowane okablowanie bramy przesuwnej decyduje o tym, czy automat działa latami bez nerwowych poprawek, czy po pierwszej rozbudowie trzeba kuć podjazd. Poniżej rozpisuję, jak planuję przewody do napędu, fotokomórek, lampy, wideodomofonu, kamery i elementów smart home, żeby całość była bezpieczna, serwisowalna i gotowa na przyszłe dodatki.
Najważniejsze założenia, które oszczędzają poprawki
- Zasilanie napędu prowadź osobnym torem, najczęściej przewodem 3×1,5 mm², w ochronnym peszlu lub rurze.
- Do fotokomórek, przycisku, domofonu i lampy ostrzegawczej przewiduj osobne przewody niskonapięciowe, najlepiej z zapasem żył.
- Jeśli planujesz kamerę lub integrację z aplikacją, od razu dołóż skrętkę UTP/Cat6 i miejsce na moduł przekaźnikowy.
- Nie mieszaj na stałe 230 V z sygnałem sterującym w jednej trasie bez potrzeby, bo utrudniasz serwis i zwiększasz ryzyko problemów.
- Zostaw minimum 1 m zapasu przewodu przy wyjściu z gruntu i przy słupkach, bo to ratuje montaż po latach.
- Przed zasypaniem lub ułożeniem kostki zrób zdjęcia trasy kabli i oznacz końcówki, bo pamięć po dwóch sezonach bywa zawodna.
Co trzeba przewidzieć przed ułożeniem kabli
Najwięcej błędówwidzę wtedy, gdy inwestor myśli tylko o samym napędzie. Tymczasem przy bramie przesuwnej warto od początku rozrysować nie jeden kabel, lecz cały układ: zasilanie centrali, fotokomórki, lampa ostrzegawcza, sterowanie z domu, kontakt z furtką, kamera i ewentualny moduł smart home. Jeśli podjazd ma być skończony „na lata”, to właśnie teraz trzeba ustalić przebieg tras kablowych, bo później każdy dodatkowy przewód oznacza kopanie, przeciąganie albo kompromisy.
Ja zaczynam od trzech pytań. Gdzie stanie napęd i czy ma wygodne dojście serwisowe? Skąd będzie zasilanie 230 V? I które urządzenia mają działać dziś, a które mogą dojść za rok lub dwa? Taki podział od razu pokazuje, czy wystarczy jedna rura, czy lepiej od razu położyć dwie albo trzy. W praktyce warto myśleć osobno o torze energetycznym, torze sterującym i torze sieciowym dla monitoringu.
Jeśli brama ma współpracować z furtką, domofonem albo czujnikiem otwarcia, nie zakładaj, że „jakoś się to potem podłączy”. Zestawienie wszystkich punktów już na etapie projektu zwykle oszczędza więcej pieniędzy niż sam wybór droższego napędu. To prowadzi wprost do pytania o same przewody i ich przekroje.

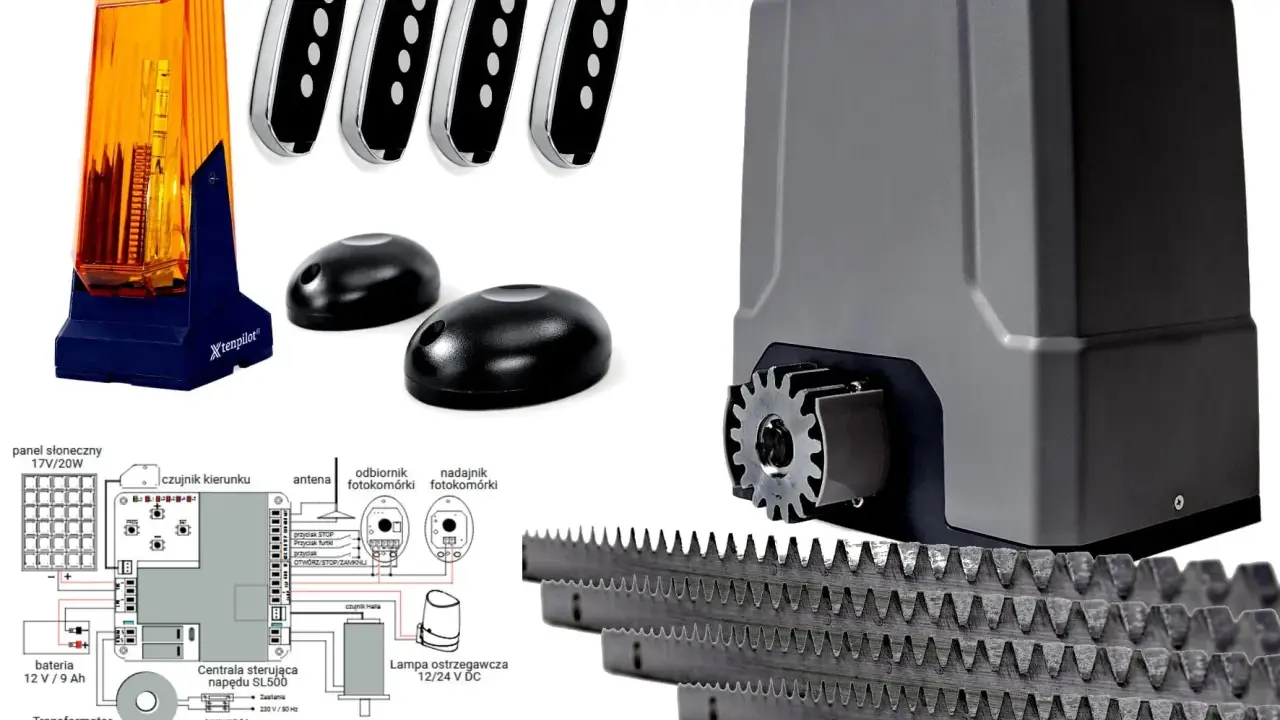

Jakie przewody poprowadzić do napędu i osprzętu
W prostych instalacjach zestaw przewodów jest zaskakująco podobny. Różnice pojawiają się dopiero wtedy, gdy do napędu dochodzą dodatkowe zabezpieczenia, kamera albo integracja z automatyką domową. Poniżej pokazuję układ, który najczęściej ma sens w domu jednorodzinnym.
| Element instalacji | Najczęściej stosowany przewód | Co warto zapamiętać |
|---|---|---|
| Zasilanie napędu | 3×1,5 mm² | Osobny obwód, najlepiej w rurze lub peszlu przeznaczonym do ziemi. |
| Fotokomórki | 4×0,5 mm² lub rozwiązanie zgodne z centralą | Jeśli planujesz drugą parę czujników, od razu zostaw większy zapas żył. |
| Lampa ostrzegawcza | 2×0,75 mm² | Przy słupkach i przy ogrodzeniu pamiętaj też o widoczności sygnału. |
| Przycisk, domofon, klawiatura | 2×0,5 mm² albo skrętka do sygnałów | Tu najlepiej sprawdza się przewód, który daje możliwość rozbudowy. |
| Kamera lub monitoring | Cat6 / UTP | Jeśli kamera ma działać stabilnie, przewiduję osobny tor i miejsce na zasilanie PoE albo zasilacz. |
| Antenna radiowa | RG58 | Im krótszy odcinek, tym lepiej; w praktyce nie robiłbym z tego długiej trasy. |
W dokumentacji wielu napędów przesuwnych przewija się podobny schemat: grubszy przewód do zasilania, cieńsze żyły do sterowania i osobny tor dla anteny. To nie jest przypadek. Zasilanie pracuje w innym reżimie niż sygnały z fotokomórek czy przycisku, więc mieszanie wszystkiego w jednym przewodzie tylko komplikuje późniejszy serwis.
Warto też pamiętać o przewodach do ruchomych elementów. Jeżeli jakiś odcinek będzie pracował z ruchem bramy albo w miejscu narażonym na drgania, lepiej użyć linki niż sztywnego drutu. Sztywny przewód łatwiej pęka przy wielokrotnym zginaniu, a usterki tego typu wychodzą zwykle wtedy, gdy akurat najmniej są potrzebne.
Jeżeli w projekcie pojawia się furtka, blokada elektromagnetyczna albo kontaktron, dokładam od razu osobny przewód do ich obsługi. Takie drobiazgi wydają się zbędne tylko do pierwszej awarii lub do momentu, gdy domofon ma zacząć sterować również wjazdem.
Jak bezpiecznie rozdzielić zasilanie 230 V i niskie napięcie
Tu nie oszczędzam na trasach. Osobny peszel dla 230 V i osobny dla przewodów sterujących to najprostszy sposób na porządek i mniejsze ryzyko zakłóceń. Przy bramie przesuwnej dobrze sprawdza się też dodatkowa rura pod przyszłe rozbudowy, bo koszt materiału jest mały w porównaniu z późniejszym rozkuwaniem podjazdu.
Jeśli kable biegną równolegle na dłuższym odcinku, lepiej ich nie prowadzić „na styk” w jednej wiązce. Sygnały sterujące, kamera i zasilanie napędu powinny mieć własną drogę. Gdy trzeba je przeciąć, robię to pod kątem prostym i możliwie krótko. To prosty nawyk, ale w praktyce ogranicza przypadkowe problemy z pracą osprzętu.
Drugą sprawą jest wilgoć. Instalacja przy bramie pracuje w ciężkich warunkach: woda, mróz, piasek, sól z podjazdu, czasem błoto po roztopach. Dlatego przewody do ziemi powinny być przeznaczone do pracy na zewnątrz, a miejsca wyjścia z gruntu muszą mieć zapas i ochronę mechaniczną. Ja zwykle zakładam też, że każdy przewód może kiedyś trzeba będzie wymienić, więc nie zamykam go bez możliwości przeciągnięcia nowego.
Jeżeli napęd jest daleko od domu, dodatkowo pilnuję jednej rzeczy: złącza i puszki mają pozostać dostępne. Zbyt głęboko zakopane połączenie jest wygodne tylko do pierwszego problemu. Stąd już krótka droga do bezpieczeństwa całego układu.
Fotokomórki, lampa i elementy bezpieczeństwa, które naprawdę działają
Przy automatyce bramowej bezpieczeństwo nie jest dodatkiem, tylko częścią działania systemu. Fotokomórki zwykle montuje się po przeciwnych stronach wjazdu tak, aby wiązka była przerwana, gdy w strefie przejazdu pojawi się samochód, człowiek albo zwierzę. W praktyce jedna para wystarcza do prostego wjazdu, ale jeśli teren jest szeroki, ma kilka stref przejścia albo chcesz lepiej chronić dzieci i zwierzęta, warto przewidzieć więcej niż minimum.
Lampa ostrzegawcza ma sens szczególnie tam, gdzie wjazd nie jest dobrze widoczny z ulicy. Nie traktuję jej jak gadżetu. To prosty sygnał dla kierowców i pieszych, że brama zaraz ruszy albo właśnie pracuje. Jeśli ogrodzenie jest pełne i pilot ma słabszy zasięg, przydaje się też antena podłączona krótkim przewodem RG58, bo poprawia odbiór bez dokładania zbędnej elektroniki.
Ważny szczegół: czujniki bezpieczeństwa i kamera to nie to samo. Kamera pomaga zobaczyć, co się dzieje, ale nie zatrzyma bramy. Dlatego monitoring traktuję jako wsparcie, a nie zamiennik fotokomórek. Jeżeli instalacja ma pilnować wjazdu naprawdę dobrze, czujnik musi działać niezależnie od aplikacji, internetu i telefonu użytkownika.
Jeśli brama nachodzi na furtkę, dorzucam jeszcze przewód do blokady lub sygnału o otwarciu furtki. To drobny element, ale w codziennym użytkowaniu potrafi zapobiec bardzo głupim sytuacjom. Po bezpieczeństwie naturalnie przechodzi się do wygody, czyli integracji z inteligentnym domem.
Jak wpiąć bramę w inteligentny dom i monitoring
Najprostsza integracja z systemem smart home polega na użyciu przekaźnika z suchym stykiem, czyli styku beznapięciowego. Taki moduł podaje centrali tylko sygnał otwarcia, zamknięcia albo kroku po kroku. To bezpieczniejsze niż podawanie na wejście sterujące jakiegokolwiek obcego napięcia. Jeśli ktoś chce otwierać bramę z aplikacji, taka droga jest zwykle wystarczająca i nie wymaga skomplikowanej przebudowy całej automatyki.
Jeżeli zależy mi na czymś więcej niż samym sterowaniu, dokładam jeszcze informację o stanie bramy. W praktyce robi się to czujnikiem położenia albo kontaktronem. Dzięki temu aplikacja pokazuje nie tylko „brama była użyta”, ale też czy faktycznie jest otwarta, zamknięta albo stoi w połowie drogi. To bardzo zwiększa użyteczność systemu, bo użytkownik przestaje zgadywać.
Monitoring najlepiej planować od razu razem z bramą, nie jako późniejszy dodatek. Do kamery przy wjeździe prowadzę skrętkę Cat6 i zostawiam miejsce na zasilanie PoE albo lokalny zasilacz. Jeśli kamera ma też widzieć twarz gościa przy furtce, warto ustawić ją tak, by obejmowała zarówno linię bramy, jak i część podjazdu. Daje to znacznie lepszy obraz zdarzeń niż kamera „gdzieś przy słupku”.
W systemach smart home lubię zostawić jeszcze jeden element: zasilanie awaryjne albo przynajmniej możliwość podtrzymania sieci i sterownika. Nie chodzi o luksus, tylko o praktykę. Gdy zabraknie prądu, użytkownik i tak powinien móc otworzyć bramę ręcznie, a po powrocie zasilania system ma wrócić do normalnego trybu bez kombinowania. To właśnie odróżnia dobrą integrację od efektownego, ale kruchego gadżetu.
Najczęstsze błędy, które wychodzą dopiero po montażu
Większość późniejszych problemów ma bardzo prozaiczne źródło. Nie w napędzie, tylko w tym, że ktoś ułożył przewody „na chwilę”, a potem już nie było jak tego poprawić. Poniżej zestawiam błędy, które widzę najczęściej i które naprawdę potrafią zaboleć.
| Błąd | Co zwykle dzieje się później |
|---|---|
| Brak osobnego peszla pod zasilanie i sygnał | Serwis jest trudniejszy, a ewentualna awaria wymaga rozkopania większego fragmentu. |
| Przewody ułożone „na styk” bez zapasu | Podczas montażu brakuje kilku centymetrów i trzeba dorabiać połączenia. |
| Sztywny drut w miejscu narażonym na ruch | Żyły pękają szybciej niż przewidywano, zwykle po kilku sezonach. |
| Mieszanie 230 V z niskim napięciem w jednej trasie | Przy rozbudowie i naprawie robi się nieczytelnie, a czasem pojawiają się zakłócenia. |
| Brak przewodu do kamery albo wideodomofonu | Potem trzeba wracać do ogrodzenia, mimo że wystarczyłby jeden dodatkowy peszel. |
| Zignorowanie instrukcji konkretnej centrali | Napęd działa „prawie dobrze”, ale nie wszystkie funkcje bezpieczeństwa i sterowania są wykorzystane. |
Z mojego punktu widzenia największym błędem jest nie brak jednego przewodu, tylko brak myślenia o przyszłości. Gdy dziś oszczędzasz trzy metry kabla, jutro możesz płacić za rozbiórkę nawierzchni. Dlatego przy bramie przesuwnej zawsze pytam nie tylko o to, co działa teraz, ale też co może dojść później.
Po tej liście zostaje już tylko ostatnia rzecz: jak przygotować instalację tak, żeby nie zamknąć sobie drogi do rozbudowy.
Co zostawić na zapas, żeby instalacja była gotowa na rozbudowę
Gdybym miał wskazać jedną zasadę, byłaby prosta: zostaw więcej infrastruktury niż wydaje się potrzebne. Dodatkowy peszel, zapas żył, odrobina miejsca na moduł przekaźnikowy i sensownie opisane końcówki kosztują mało, a potem ratują wiele godzin pracy. Do tego dochodzi rzecz banalna, ale skuteczna: robię zdjęcia po ułożeniu kabli, zanim wszystko zostanie zasypane lub przykryte nawierzchnią.
Jeśli planujesz smart home, monitoring lub dodatkowe sterowanie z domofonu, od razu przewiduję osobny tor dla sieci i osobny dla zasilania. To pozwala później dołożyć kamerę, czytnik, czujnik stanu bramy albo router LTE bez rozbierania ogrodzenia. W praktyce dobrze przygotowana instalacja żyje dłużej niż sam napęd, bo można ją rozbudować bez demolowania podjazdu.
Tak właśnie patrzę na bramę przesuwną: nie jako na jeden mechanizm, lecz jako na mały system elektryczny, w którym liczy się porządek tras, bezpieczeństwo i możliwość rozwoju. Jeśli te trzy rzeczy są przemyślane od początku, późniejsze użytkowanie staje się po prostu spokojne.
