Dobór przewodu do elektrozaczepu wygląda prosto tylko na pierwszy rzut oka. W praktyce decydują o nim trzy rzeczy: długość trasy, pobór prądu samego zamka i to, czy instalacja biegnie tylko wewnątrz domu, czy również na zewnątrz, przy furtce albo w słupku. Gdy pytanie brzmi, jaki kabel do elektrozaczepu, najczęściej chodzi nie o jeden „idealny” model, tylko o bezpieczny wybór, który nie będzie sprawiał problemów po montażu.
Najważniejsze decyzje przy doborze przewodu
- Do typowej furtki najczęściej wybieram 2x1 mm² - to rozsądny zapas dla wielu domowych elektrozaczepów 12V.
- Przy krótkiej trasie i niskim poborze prądu wystarczy czasem 2x0,75 mm², ale 2x0,5 mm² traktuję raczej jako minimum niż docelowy standard.
- Na zewnątrz lepiej użyć przewodu ziemnego lub w osłonie odpornej na warunki atmosferyczne, a nie zwykłego kabla „mieszkaniowego”.
- Jeśli elektrozaczep działa z wideodomofonem, sprawdź, czy panel zasila zamek bezpośrednio, czy tylko steruje przekaźnikiem.
- Warto położyć przewód z zapasem żył, jeśli system ma się rozbudować o przycisk wyjścia, czujnik drzwi albo sterowanie bramą.
Najczęściej wybieram przewód 2x1 mm², ale nie zawsze
Jeśli mam podać jedną odpowiedź na start, to najczęściej stawiam na 2x1 mm² miedź. Taki przewód daje dobry kompromis między ceną, elastycznością i zapasem prądowym, a w domowych instalacjach zwykle rozwiązuje temat bez kombinowania. Wiele popularnych elektrozaczepów pracuje na 12V DC i pobiera około 500 mA, więc przewód nie musi być ekstremalnie gruby, ale nie warto też schodzić z przekrojem „na styk”.
Przy krótkiej trasie, na przykład gdy zasilacz jest blisko furtki, a kabel idzie prostą drogą w słupku lub przez ścianę, 2x0,75 mm² potrafi wystarczyć. Ja jednak traktuję go jako wariant oszczędny, a nie domyślny. Gdy instalacja ma być trwała, przewód ma przechodzić przez kilka połączeń albo zamek ma większy pobór prądu, wolę od razu zostawić zapas.
Znaczenie ma jeszcze jeden szczegół: nie każdy elektrozaczep jest taki sam. Jedne modele są niskoprądowe i spokojnie pracują z lżejszym okablowaniem, inne mają wyższy pobór, pracują w trybie ciągłym albo występują w wersjach rewersyjnych. Dlatego przed zakupem kabla zawsze patrzę najpierw na kartę katalogową zamka, a dopiero potem na długość trasy. Dzięki temu łatwiej uniknąć sytuacji, w której furtka otwiera się tylko czasami albo wymaga zbyt długiego impulsu. Następny krok to już konkretny dobór przekroju do odległości i obciążenia.
Jak dobrać przekrój do długości trasy i poboru prądu
W przewodach do elektrozaczepu największym wrogiem jest spadek napięcia, czyli różnica między tym, co wychodzi z zasilacza, a tym, co dociera do zamka. Im cieńszy i dłuższy kabel, tym większa strata. W praktyce objawia się to słabszym otwieraniem, cichszą pracą zamka, a czasem całkowitym brakiem reakcji, mimo że na krótkim odcinku „na stole” wszystko działa.
| Długość od zasilacza do elektrozaczepu | Rozsądny wybór | Kiedy to ma sens |
|---|---|---|
| do 10 m | 2x0,75 mm² | Krótkie, proste połączenie wewnątrz budynku, zamek o niskim poborze prądu. |
| 10-30 m | 2x0,75 mm² lub 2x1 mm² | Najczęstszy zakres w domu jednorodzinnym; 1 mm² daje bezpieczniejszy zapas. |
| 30-50 m | 2x1 mm² | Lepszy wybór przy typowych zamkach 12V DC i gdy trasa ma kilka połączeń po drodze. |
| ponad 50 m | 2x1 mm², czasem 2x1,5 mm² albo zasilacz bliżej furtki | Tu coraz częściej bardziej opłaca się skrócić zasilanie niż walczyć z cienkim przewodem. |
To są praktyczne widełki, a nie sztywna norma dla każdej instalacji. Jeśli elektrozaczep pobiera więcej niż przeciętnie, na przykład około 680 mA, nie schodziłbym niżej niż 1 mm² bez wyraźnego powodu. Z kolei przy wersji 12V DC o małym poborze i bardzo krótkim odcinku można zejść do 0,75 mm², ale tylko wtedy, gdy cała trasa jest dobrze zrobiona i bez zbędnych złączek.
Wniosek jest prosty: przy dłuższej trasie lepiej zwiększyć przekrój niż liczyć, że „jakoś pójdzie”. Gdy odległość rośnie, zyskuje też sens przeniesienie zasilacza bliżej furtki lub zamka. Dzięki temu przewód nie musi „dźwigać” całej drogi zasilania i instalacja działa stabilniej. Skoro przekrój mamy już uporządkowany, warto przejść do samego rodzaju kabla, bo nie każdy przewód sprawdzi się równie dobrze w domu i na zewnątrz.
Który typ kabla sprawdza się w domu, furtce i na zewnątrz
Przy elektrozaczepie nie patrzę wyłącznie na liczbę żył. Ważne są też izolacja, elastyczność, odporność na wilgoć i to, czy kabel będzie ukryty w ścianie, prowadzony w słupku, czy zakopany albo narażony na słońce. Inaczej zachowuje się przewód do wnętrza, a inaczej ten, który ma pracować latami na zewnątrz.
| Rodzaj przewodu | Gdzie ma sens | Plusy | Na co uważać |
|---|---|---|---|
| OMY / OMYP 2x0,75 mm² | Krótkie odcinki wewnątrz budynku | Elastyczny, wygodny w montażu, łatwo go wprowadzić do puszki. | Nie jest moim pierwszym wyborem na długie trasy i trudne warunki zewnętrzne. |
| YTDY 2x0,5 mm² lub 4x0,5 mm² | Domofon, sygnały, krótkie połączenia sterujące | Popularny, tani, dobry jako przewód wielożyłowy do systemu. | Do zasilania elektrozaczepu bywa zbyt cienki, zwłaszcza na dłuższej trasie. |
| YLY / przewód ziemny 2x1 mm² | Furtka, słupek, odcinki zewnętrzne | Lepszy do warunków zewnętrznych, większy zapas prądowy. | Grubszy, mniej wygodny przy ciasnym montażu. |
| UTP / skrętka | Wybrane systemy wideodomofonowe i sterujące | Dużo żył, dobry zapas pod rozbudowę. | Do samego zasilania zamka zwykle wolę osobną parę 2x1 mm². |
Do zasilania elektrozaczepu przy furtce najczęściej wybrałbym przewód miedziany, najlepiej w wersji odpornej na warunki zewnętrzne. Na zewnątrz nie oszczędzałbym na izolacji, bo to właśnie wilgoć i zmiany temperatur robią później najwięcej szkód. Jeśli kabel idzie przez ziemię, słupek albo nieogrzewaną przestrzeń, zwykła linka z wnętrza domu nie jest dobrym pomysłem.
W instalacjach smart home i monitoringu często spotykam jeszcze jedną pokusę: „użyjmy jednego kabla do wszystkiego”. To bywa wygodne, ale nie zawsze rozsądne. Część systemu potrzebuje przewodu do transmisji, a część realnego zasilania. I właśnie dlatego kolejny krok to spojrzenie na elektrozaczep jako element większego układu, a nie samotny zamek z dwoma żyłami.

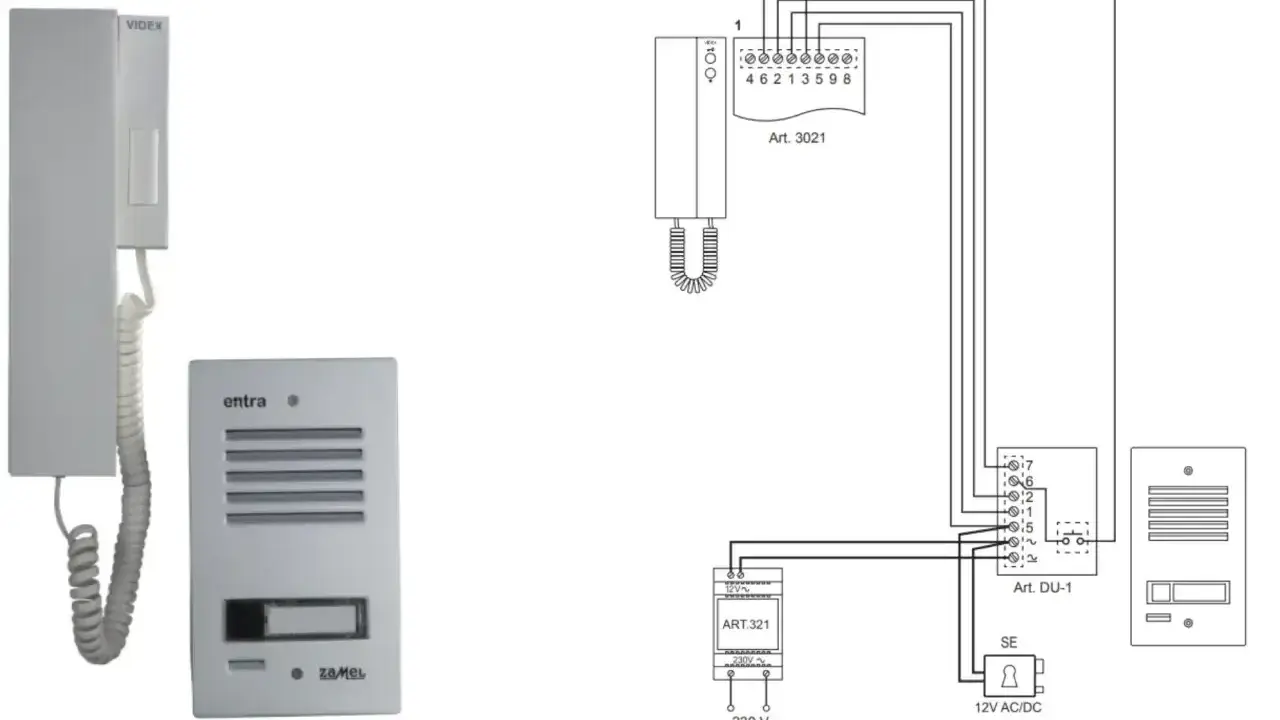

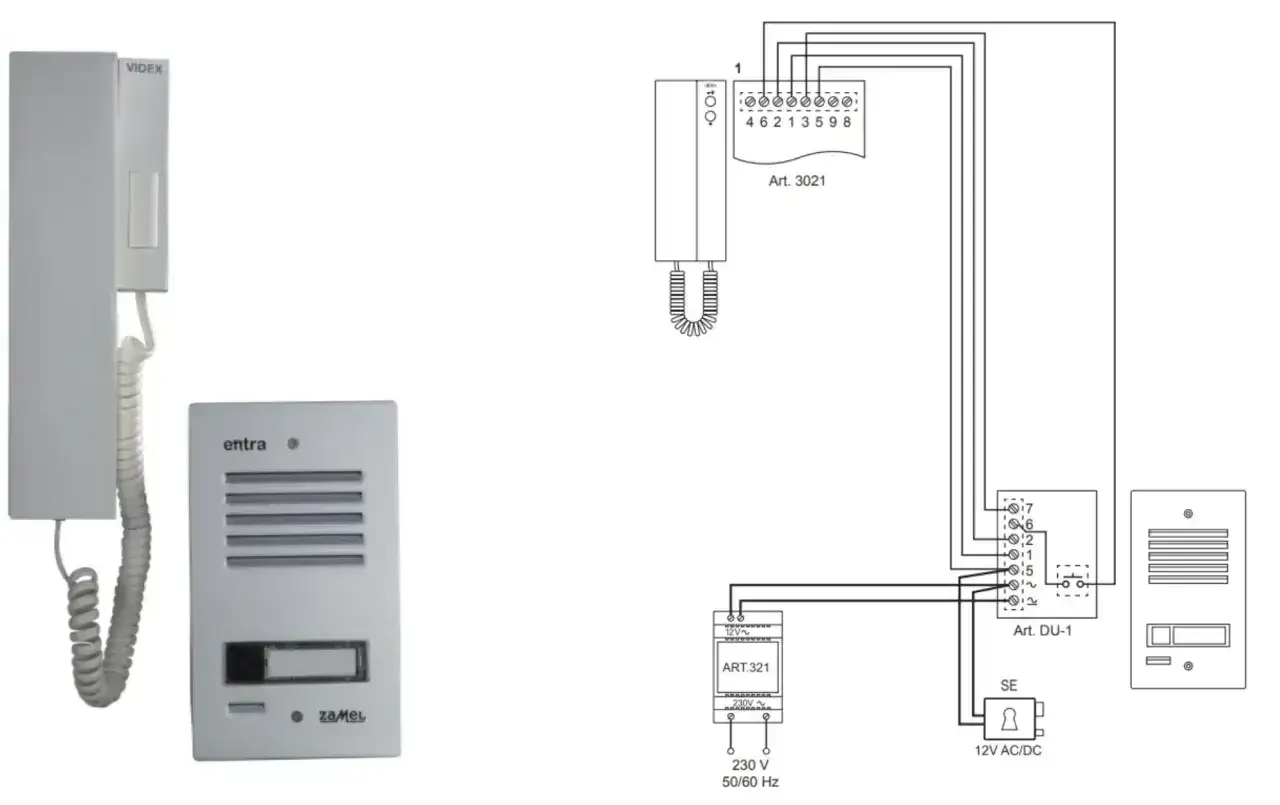

Jak połączyć elektrozaczep z domofonem, wideodomofonem i monitoringiem
W prostych instalacjach elektrozaczep działa z przyciskiem albo z panelem domofonowym i sprawa jest jasna. W bardziej rozbudowanym układzie trzeba jednak sprawdzić, czy panel tylko zwiera styk przekaźnika, czy faktycznie podaje zasilanie na zamek. Styk bezpotencjałowy, czyli po prostu suchy styk przekaźnika, nie daje napięcia sam z siebie - on jedynie zamyka obwód. To drobiazg, ale bez niego łatwo źle dobrać przewody i zasilacz.
W praktyce rozróżniam trzy sytuacje:
- Panel zasila zamek bezpośrednio - wtedy przewód do elektrozaczepu musi przenieść cały prąd, więc przekrój ma większe znaczenie.
- Panel tylko steruje przekaźnikiem - wtedy elektrozaczep dostaje prąd z osobnego zasilacza i przewód trzeba dobrać także do tego zasilania.
- System ma zamek rewersyjny albo dodatkowe funkcje - wtedy zwykle dochodzi kolejny przekaźnik, osobne zasilanie i więcej żył niż na sam start.
Do instalacji, która ma obsługiwać także przycisk wyjścia, kontaktron, sterowanie bramą albo integrację z monitoringiem, lubię zostawiać zapas żył. Dwie żyły wystarczą do samego otwarcia, ale przy rozbudowie szybko okazuje się, że dodatkowa para oszczędza rozkuwanie ściany. Jeśli system ma kamerę lub wideodomofon, dobrze jest też oddzielić trasę zasilania zamka od sygnałów wideo i komunikacji. Mniejsza liczba „kombinowanych” połączeń zwykle oznacza mniej problemów serwisowych.
Jest jeszcze jedna praktyczna zasada: nie prowadzę niskonapięciowych przewodów w tej samej osłonie co przewody dużej mocy. To nie jest detal dla pedantów, tylko realny sposób na uniknięcie zakłóceń i kłopotów z diagnozą. Gdy instalacja ma pracować niezawodnie przez lata, taki porządek w kablach naprawdę ma znaczenie. Skoro wiemy już, jak łączyć cały system, czas wskazać błędy, które najczęściej psują efekt mimo dobrego zamka i porządnego panelu.
Błędy, które najczęściej psują działanie zamka
Najczęstszy błąd jest banalny: zbyt cienki przewód na zbyt długiej trasie. Zamek jeszcze jakoś działa na próbniku albo przy otwartej furtce, ale po zamknięciu i obciążeniu zaczyna szarpać, buczeć albo w ogóle nie puszcza. Taki objaw wiele osób bierze za awarię elektrozaczepu, a winny bywa po prostu przewód.
- Użycie przewodu o małym przekroju tam, gdzie trasa ma 20, 30 albo 50 m.
- Prowadzenie kabla zewnętrznego bez ochrony przed wilgocią i UV.
- Mieszanie przewodów niskonapięciowych z instalacją 230 V w jednej osłonie.
- Założenie, że monitor lub panel zawsze zasili elektrozaczep, nawet jeśli producent przewidział tylko styk przekaźnika.
- Brak zapasu żył na przyszłość, przez co każda rozbudowa kończy się pruciem ściany.
- Wybór taniego kabla zamiast pełnej miedzi, zwłaszcza przy dłuższych odcinkach.
Po tych błędach bardzo łatwo poznać źle dobraną instalację: furtka działa raz lepiej, raz gorzej, zamek otwiera się tylko przy mocniejszym impulsie albo system staje się kapryśny po deszczu i spadku temperatury. Jeśli ktoś mnie pyta, co sprawdzić najpierw, to odpowiadam krótko: napięcie na końcu przewodu pod obciążeniem, a dopiero później sam elektrozaczep. W wielu przypadkach to oszczędza czas i niepotrzebne wymiany części. Z takim filtrem błędów łatwiej przejść do praktycznego wyboru dla typowej furtki i domu jednorodzinnego.
Co położyłbym dziś do typowej furtki i domu jednorodzinnego
Gdybym miał dziś robić instalację od zera, wybrałbym rozwiązanie, które zostawia margines na przyszłość, a nie tylko „działa na dziś”. Do samego elektrozaczepu przy typowej furtce najczęściej dałbym 2x1 mm² miedź, a jeśli kabel idzie na zewnątrz, od razu wybrałbym wersję odporną na warunki atmosferyczne albo przewód ziemny poprowadzony w osłonie. Do części domofonowej lub wideodomofonowej dobrałbym osobny kabel zgodny z systemem producenta, najlepiej z dodatkowymi żyłami w zapasie.
- Krótka furtka i prosty domofon audio: 2x0,75 mm² do zamka, a do systemu przewód wielożyłowy z zapasem.
- Wideodomofon z furtką oddaloną o kilkanaście lub kilkadziesiąt metrów: 2x1 mm² do elektrozaczepu i osobna trasa dla komunikacji.
- Instalacja z monitoringiem, przyciskiem wyjścia i sterowaniem bramą: osobna para do zamka, dodatkowe żyły do sterowania i porządny przewód zewnętrzny na odcinku przy słupku.
W praktyce nie szukałbym jednego „magicznego” przewodu dla każdej sytuacji. Najlepiej działa prosta logika: sprawdzam pobór prądu elektrozaczepu, mierzę długość trasy i patrzę, czy system ma być tylko otwarciem furtki, czy częścią większej instalacji smart home i monitoringu. Kiedy te trzy rzeczy są jasne, wybór staje się prosty: na krótkim odcinku wystarczy 2x0,75 mm², a w bezpiecznym i przyszłościowym montażu najczęściej wygrywa 2x1 mm².
