Monitoring oparty na skrętce ma sens wtedy, gdy chcesz uprościć instalację, ograniczyć liczbę zasilaczy i zachować porządek w rozdzielni. W praktyce podłączenie kamer po skrętce sprowadza się do dwóch sensownych wariantów: kamer IP z PoE albo kamer analogowych z balunami UTP. W tym artykule pokazuję, jak wybrać właściwy układ, jakie przewody i urządzenia mają znaczenie oraz gdzie najczęściej pojawiają się błędy, przez które obraz jest niestabilny albo kamera w ogóle nie startuje.
Najkrócej: liczy się architektura, zasięg i budżet mocy
- Do nowej instalacji zwykle najlepiej sprawdza się kamera IP na PoE i skrętka Cat5e lub Cat6.
- Jedno połączenie Ethernetu ma praktyczny limit ok. 100 m, więc dłuższe trasy trzeba planować inaczej.
- Do starszych kamer AHD/CVI/TVI można użyć balunów UTP, ale zasilanie 12 V po długim odcinku ma swoje ograniczenia.
- Unikaj tanich kabli CCA i przypadkowych injectorów bez zgodności z 802.3af/at/bt.

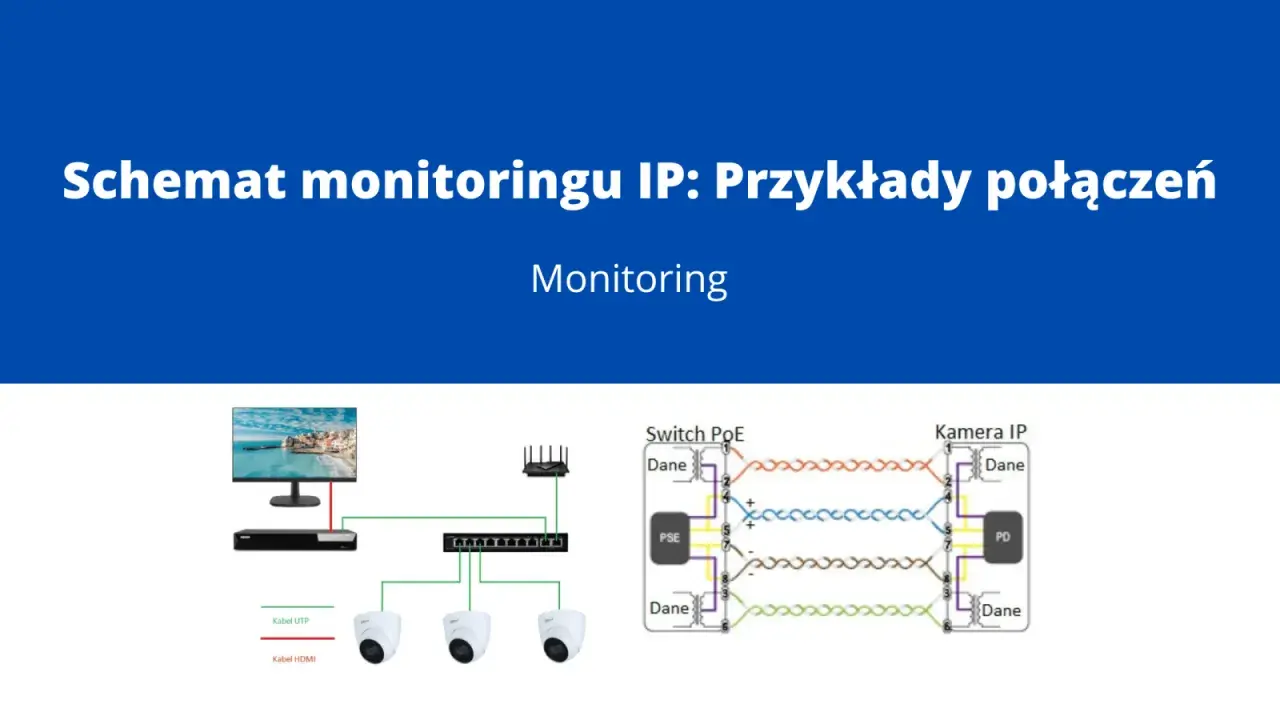

- W domu najlepiej działa układ gwiazdy: każda kamera osobnym przewodem do szafki lub do switcha PoE.
Najpierw wybierz, czy instalacja ma być IP z PoE, czy analogowa na balunach
Balun to mały konwerter dopasowujący sygnał z koncentryka do skrętki. W monitoringu analogowym działa jak most między starszym torami transmisji a nowym okablowaniem. Jeśli zaczynasz od zera, kamera IP z PoE zwykle daje prostszy montaż i łatwiejszą rozbudowę. Jeśli modernizujesz istniejący system, skrętka z balunami może być rozsądnym kompromisem, ale wybór nie jest neutralny: wpływa na koszt, serwis i długość trasy.
| Wariant | Kiedy ma sens | Co zyskujesz | Na co uważam |
|---|---|---|---|
| Kamery IP + PoE | Nowa instalacja, rozbudowa, kilka kamer w domu | Jeden kabel, prostszy montaż, zasilanie i dane w tej samej skrętce, łatwiejsza skalowalność | Potrzebny switch lub injector PoE, a pojedynczy odcinek ma zwykle limit ok. 100 m |
| Kamery analogowe + balun UTP | Modernizacja starszego systemu, wykorzystanie istniejącej trasy | Można wykorzystać skrętkę bez wymiany całego toru, często taniej przy adaptacji | Potrzebujesz konwerterów po obu stronach, a zasilanie 12 V nadal trzeba dobrze zaplanować |
Jeśli budujesz system od zera, IP z PoE zwykle wygrywa wygodą i porządkiem w okablowaniu. Przy modernizacji starszego monitoringu baluny pozwalają wykorzystać istniejącą skrętkę, ale nie rozwiązują problemu zasilania tak elegancko jak PoE. To prowadzi prosto do pytania, jakich elementów naprawdę potrzebujesz.
Jakie kable i elementy naprawdę są potrzebne
Do domu najczęściej wystarcza Cat5e albo Cat6 z żyłą miedzianą, najlepiej w wersji instalacyjnej na stałe, a nie jako miękki patchcord. Unikam kabli CCA, czyli aluminium pokrytego miedzią, bo przy PoE i dłuższych odcinkach szybciej wychodzą ich ograniczenia. Jeśli trasa idzie na zewnątrz, kabel powinien być przeznaczony do takiego montażu albo poprowadzony w rurze czy osłonie.
- Cat5e lub Cat6 - Cat6 nie wydłuża magicznie zasięgu ponad 100 m, ale daje sensowny zapas jakości.
- RJ45, keystony i patch panel - porządne zakończenia ułatwiają serwis i diagnostykę.
- Switch PoE albo injector - do jednej kamery wystarczy injector, do kilku wygodniejszy jest switch z budżetem mocy.
- Rejestrator NVR - odbiera obraz z kamer IP; w systemach analogowych rolę tę pełni DVR lub XVR.
- Zasilanie awaryjne - UPS dla switcha i rejestratora często ratuje nagranie przy krótkim zaniku prądu.
Przeczytaj również: Gdzie umieścić rejestrator monitoringu? Najlepsze miejsca
PoE w praktyce
W praktyce większość stacjonarnych kamer IP działa z 802.3af. Jeśli kamera ma mocne doświetlenie IR, grzałkę albo jest modelem PTZ, częściej trzeba 802.3at, a przy bardziej prądożernych urządzeniach wchodzi 802.3bt. Ważny jest nie tylko standard pojedynczego portu, ale też budżet mocy całego switcha, czyli suma mocy, jaką urządzenie może oddać na wszystkie porty jednocześnie. Kompatybilność wsteczna nie oznacza więc, że każdy port nada się do każdej kamery.
| Standard | Moc na porcie | Zwykle wystarcza do |
|---|---|---|
| 802.3af | do 15,4 W | większości prostych kamer stałych bez rozbudowanego IR |
| 802.3at | do 30 W | kamer z mocniejszym IR i części modeli PTZ |
| 802.3bt | do 60 W lub 90 W | urządzeń bardzo prądożernych, kamer z grzałką i rozbudowanych zestawów |
Przy wyborze sprzętu patrzę przede wszystkim na realny pobór mocy i długość trasy, a dopiero potem na marketing na pudełku. Kiedy te dwa parametry są policzone, montaż zwykle idzie bez niespodzianek, więc można przejść do samej instalacji.
Jak wygląda poprawny montaż krok po kroku
- Rozpisz punkty kamer i wyznacz trasę kabli jeszcze przed wierceniem. W domu jednorodzinnym najlepiej sprawdza się układ gwiazdy, czyli osobny przewód do każdej kamery.
- Trzymaj skrętkę z dala od przewodów 230 V. Jeśli muszą się przeciąć, niech zrobią to pod kątem prostym, a nie równolegle przez kilka metrów.
- Zakończ przewody starannie i nie rozplataj par bardziej, niż to konieczne. W przypadku IP najważniejsze jest, by oba końce były zarobione identycznie.
- Jeśli robisz system analogowy, balun montuje się po obu stronach toru, a nie tylko przy rejestratorze. To właśnie on dopasowuje sygnał do skrętki.
- Zostaw zapas kabla przy kamerze i w szafce. Kilkadziesiąt centymetrów zwykle wystarcza do późniejszego serwisu, bez ponownego rozkuwania ściany.
- Uruchom system na stole, zanim zamkniesz puszki i listwy. Sprawdź obraz, zasilanie, reakcję na ruch i jakość nocnego doświetlenia.
- Na końcu przetestuj zapis przez całą noc. Wtedy najlepiej widać, czy kamera nie traci zasilania, a IR nie obciąża toru bardziej, niż zakładałeś.
W praktyce najwięcej problemów wychodzi nie w dzień montażu, tylko po zmroku, kiedy kamera przełącza się na podczerwień i pobór mocy rośnie. Dlatego test nocny jest ważniejszy niż szybki podgląd obrazu po południu. Po montażu zostaje jeszcze etap, na którym wychodzą największe potknięcia.
Najczęstsze błędy, które psują obraz lub zasilanie
Najwięcej problemów widzę nie w kamerach, tylko w kablu, złączach i zasilaniu. Odcinek, który wygląda poprawnie na papierze, potrafi rozjechać się po uruchomieniu IR w nocy albo po deszczu, kiedy w puszce zbierze się wilgoć.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Brak obrazu | Źle zarobiony kabel, pomylone pary, niepasujący balun | Tester przewodów, poprawność RJ45 i BNC, zgodność standardu urządzeń |
| Obraz znika po zmroku | Większy pobór mocy IR niż zakładał projekt | Budżet PoE, wydajność zasilacza 12 V, zapas mocy switcha |
| Pasy, śnieżenie, zakłócenia | Kabel zbyt blisko 230 V, słabe ekranowanie, uszkodzona para | Trasa przewodu, stan złączy, jakość kabla i odległość od źródeł zakłóceń |
| PoE nie uruchamia kamery | Standard pasywny zamiast 802.3af/at, za mały budżet mocy | Injector, switch, dokumentacja kamery, realny pobór prądu |
| Rozłączenia po 80-100 m | Segment za długi albo kabel niskiej jakości | Skrócenie trasy, switch pośredni, lepsza skrętka instalacyjna |
Jeśli potrafisz odróżnić objaw od przyczyny, oszczędzasz sobie wymiany pół instalacji. Zostaje jeszcze pytanie, kiedy taki układ jest opłacalny bardziej niż klasyczny koncentryk i ile realnie trzeba na niego wydać.
Ile to kosztuje i kiedy skrętka rzeczywiście się opłaca
Orientacyjnie, w domu jednorodzinnym najwięcej kosztują aktywne urządzenia, nie sam przewód. Z mojego punktu widzenia skrętka opłaca się najbardziej wtedy, gdy instalacja ma działać długo, ma być łatwa do rozbudowy i ma mieć mało punktów awarii.
- Kabel Cat5e lub Cat6 - zwykle ok. 4-5 zł/m za sensowny przewód instalacyjny; lepsze wersje zewnętrzne i ekranowane są droższe.
- Balun - często kilkanaście do kilkudziesięciu zł za parę, zależnie od jakości i producenta.
- Switch PoE - prosty model 4-8 portów zwykle zaczyna się w okolicach 150-600 zł, a urządzenia z większym budżetem mocy kosztują zauważalnie więcej.
- UPS - podstawowe rozwiązanie do małej szafki to najczęściej kolejny wydatek liczony w setkach złotych, ale potrafi uratować zapis z awarii.
W nowych instalacjach PoE zwykle opłaca się bardziej, bo ogranicza liczbę zasilaczy i punktów awarii. Przy modernizacji starszego systemu skrętka z balunami bywa tańsza, jeśli wykorzystujesz istniejącą trasę i nie chcesz wymieniać całego rejestratora. Jeśli wiesz już, ile to mniej więcej kosztuje, zostaje jeszcze ostatni, praktyczny etap: przygotowanie instalacji tak, żeby nie trzeba było do niej wracać po kilku miesiącach.
Co jeszcze zaplanować, zanim zamkniesz instalację
Dla mnie najważniejsze są trzy rzeczy: zapas mocy, rezerwa miejsca i możliwość szybkiego testu. To one decydują, czy monitoring będzie po prostu działał, czy będzie działał stabilnie także po kilku sezonach i po pierwszej burzy.
- Zostaw około 20-30% zapasu w budżecie PoE, żeby kamera nie pracowała na granicy możliwości switcha.
- Oznacz porty i przewody w szafce, nawet jeśli system ma tylko 2 kamery. Przy rozbudowie to oszczędza godziny szukania właściwego kabla.
- Dodaj UPS do rejestratora i switcha. Kilka minut podtrzymania często wystarcza, żeby zachować nagranie i bezpiecznie zamknąć zapis.
- Przy zewnętrznych odcinkach użyj kabla do pracy na zewnątrz albo prowadź go w rurze i zadbaj o ochronę przepięciową.
- Sprawdź obraz w dzień i w nocy, zanim uznasz instalację za gotową. Dopiero po zmroku widać, czy doświetlenie IR, refleksy i zasięg są naprawdę dobre.
Jeśli instalację robisz od zera, myśl o niej jak o małej sieci, a nie o kilku luźnych kablach. Wtedy monitoring na skrętce staje się nie tylko wygodny, ale też przewidywalny w serwisie i rozbudowie.
