Bosch Blue Line Gen2 ISC-BPR2-W12 - podłączenie i montaż

Czujka Bosch Blue Line Gen2 ISC-BPR2-W12 to klasyczny przewodowy PIR do systemów alarmowych. Przy poprawnym montażu działa stabilnie, ale w praktyce o skuteczności decydują trzy rzeczy: właściwe zaciski, dobra wysokość instalacji i sensownie skonfigurowana centrala. Poniżej pokazuję, jak ją podłączyć, jak rozumieć wyjścia alarmu i sabotażu oraz jak wykorzystać ten model w monitoringu domu bez zbędnych fałszywych alarmów.

Co trzeba wiedzieć przed montażem

Zanim sięgnę po śrubokręt, traktuję ten model jak zwykły element systemu alarmowego, a nie „inteligentne” urządzenie konsumenckie. To oznacza jedno: pracuje na niskim napięciu, współpracuje z centralą lub modułem wejściowym i wymaga prawidłowego przypisania strefy w systemie. Jeśli centrala ma źle ustawiony typ wejścia, nawet dobrze podłączona czujka będzie sprawiać wrażenie uszkodzonej.

W praktyce największe znaczenie mają parametry użytkowe, bo one mówią, czy czujka pasuje do konkretnego pomieszczenia. Ten model ma zasięg 12 m x 12 m, pracuje na 9-15 V DC i pobiera około 10 mA przy 12 V. Obudowa jest kompaktowa, więc łatwo zmieścić ją w typowym wnętrzu, ale odwdzięcza się przede wszystkim wtedy, gdy nie montuje się jej „byle gdzie”.

Jeśli mam jedną radę praktyczną, to taką: najpierw sprawdź zgodność czujki z centralą, a dopiero potem rozplanowuj trasę przewodu. Kiedy parametry są jasne, sam schemat podłączenia robi się dużo prostszy.

Jakie zaciski ma czujka i co do nich podłączyć

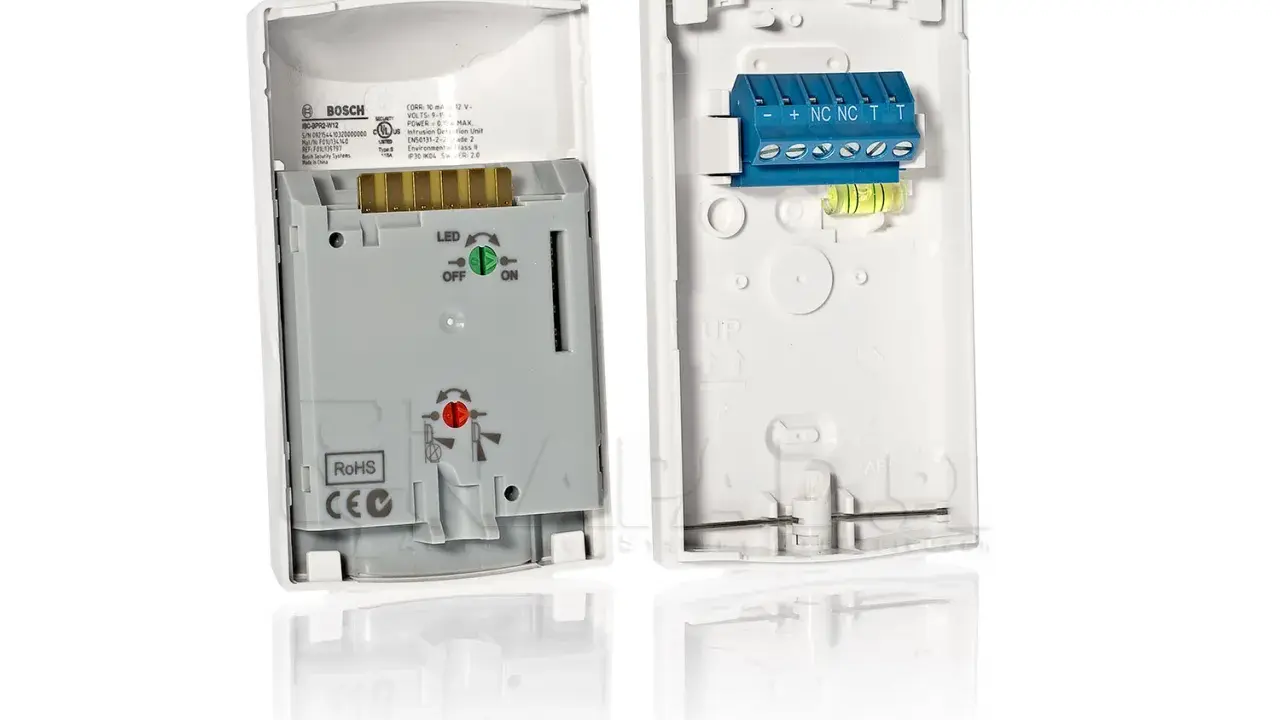

Najważniejsze w tej czujce są trzy pary zacisków: zasilanie, alarm i sabotaż. Na listwie znajdziesz układ w stylu - / + / NC / NC / T / T, czyli osobno zasilanie, osobno styk alarmowy i osobno styk tampera. Sama konstrukcja terminali jest wygodna do montażu, bo przewody da się osadzić bez niepotrzebnego „upchania” ich w obudowie.

W praktyce traktuję styki NC jak zwykły, beznapięciowy obwód alarmowy: w spoczynku pętla jest zamknięta, a przy naruszeniu się rozwiera. To ważne, bo jeśli centrala ma ustawiony niewłaściwy typ wejścia, będzie reagowała odwrotnie albo wcale. Sabotaż podłączam zawsze osobno, bo właśnie on ma zadziałać niezależnie od uzbrojenia strefy.

Jeśli w centrali używasz nadzoru rezystancyjnego, rezystory EOL lub 2EOL dodajesz zgodnie ze schematem tej centrali, nie „na oko”. Sam czujnik daje ci suche styki, więc to system alarmowy decyduje, jak ma wyglądać kontrola linii. Kiedy zaciski są już jasne, można przejść do samej kolejności montażu i uruchomienia.

Podłączenie krok po kroku do centrali alarmowej

Ja zawsze zaczynam od wyłączenia zasilania centrali i odczekania chwili, aż system faktycznie przestanie pracować. To drobny nawyk, ale oszczędza wiele nerwów, zwłaszcza gdy instalacja ma akumulator podtrzymujący. Potem robię montaż mechaniczny, a dopiero na końcu zamykam obwody elektryczne.

1. Wyłącz zasilanie centrali i sprawdź, czy nie pracuje już z akumulatora.
2. Poprowadź przewód do miejsca montażu i zostaw krótki zapas serwisowy.
3. Podłącz zasilanie do zacisków - i +.
4. Wepnij parę NC do wejścia alarmowego centrali jako strefę typu NC lub 2EOL, jeśli tak pracuje system.
5. Włącz T/T do obwodu sabotażowego albo do nadzorowanego wejścia 24h.
6. Zamontuj czujkę na docelowej wysokości, zamknij obudowę i sprawdź, czy centrala widzi sabotaż jako prawidłowo zamknięty.
7. Po uruchomieniu odczekaj czas inicjalizacji i wykonaj test przejścia z różnych kierunków.

Najczęstszy błąd na tym etapie to zostawienie wejścia w złym trybie. Jeżeli strefa ma pracować jako NC, nie ustawiaj jej jako NO tylko dlatego, że „tak szybciej przejdzie test”. Taki skrót później kończy się losowymi alarmami albo brakiem reakcji na otwarcie obudowy. Po poprawnym wpięciu przewodów ważniejszy staje się już sam montaż w pomieszczeniu.

Jak ustawić montaż, żeby nie łapać fałszywych alarmów

Ta czujka działa najlepiej wtedy, gdy patrzy na ruch przecinający strefy detekcji, a nie wzdłuż nich. Dlatego nie montuję jej przypadkowo nad drzwiami, jeśli obok jest grzejnik, nawiew klimatyzacji albo okno mocno grzejące zimą i latem. PIR reaguje na zmianę promieniowania cieplnego, więc źródła ciepła i intensywny ruch powietrza potrafią zepsuć nawet dobry projekt.

• Trzymaj się wysokości około 2,2 m, a przy odchyleniach nie schodź poza sensowny zakres 2,2-2,75 m.
• Nie kieruj czujki bezpośrednio w okno, grzejnik, kominek lub kratkę wentylacyjną.
• W korytarzu lepiej sprawdza się montaż tak, by ruch przechodził poprzecznie przez pole widzenia.
• Unikaj miejsc, w których zasłona, roślina albo lekki mebel mogą okresowo wchodzić w strefę detekcji.
• Po montażu wykonaj test z wejściem z kilku stron, nie tylko z jednego punktu.

Ten model ma dynamiczną kompensację temperatury, więc nie jest bezbronny wobec zmian warunków w pokoju. Mimo to nie traktuję tej funkcji jak magicznego zabezpieczenia przed złym montażem. Ona pomaga, ale nie zastąpi rozsądnego ustawienia kąta i wysokości. Jeśli montaż jest dobry, czujka odwdzięcza się stabilnym działaniem przez lata.

Jak wykorzystać ją w monitoringu domu i automatyce

W systemie monitoringu domowego ta czujka najlepiej sprawdza się jako twardy, przewodowy sygnał wejściowy. To praktyczne rozwiązanie do alarmu, powiadomień, sterowania syreną albo wyzwalania scen w systemie automatyki, ale przez centralę lub moduł wejść, a nie bezpośrednio jak urządzenie Wi‑Fi. I właśnie to jest jej mocna strona: prostota, przewidywalność i brak zależności od aplikacji w telefonie.

Jeśli chcesz połączyć ją z inteligentnym domem, patrz na nią jak na czujnik zdarzenia, a nie samodzielny gadżet. Najlepszy schemat zwykle wygląda tak: czujka trafia do centrali alarmowej, centrala daje sygnał do monitoringu, a automatyka pobiera informację o naruszeniu z wyjścia centrali lub modułu integracyjnego. W praktyce daje to znacznie większą niezawodność niż próby „obejścia” systemu alarmowego.

• Do alarmu domowego nadaje się bardzo dobrze, bo ma wyjście NC i osobny sabotaż.
• Do automatyki najlepiej używać jej przez centralę lub moduł wejściowy, który rozumie suche styki.
• Nie jest to sensor do samodzielnego podłączenia do sieci Ethernet, Wi‑Fi ani do zwykłej aplikacji smart-home.
• Jeśli zależy Ci na profesjonalnym monitoringu, osobny obwód sabotażowy ma większy sens niż „oszczędzanie” żył w kablu.

W praktyce właśnie taki układ daje największą różnicę między domowym eksperymentem a instalacją, która naprawdę działa w codziennym użyciu. Kiedy monitoring ma być stabilny, liczy się nie liczba funkcji, tylko to, czy system zachowuje się przewidywalnie po każdym naruszeniu. To prowadzi do pytania, czy na pewno wybrałeś właściwy wariant czujki.

W12 czy WP12 i kiedy wybrać inny wariant

Wersja W12 to standardowy PIR do typowych stref wewnętrznych, a WP12 jest wariantem pet-friendly. Jeśli w domu nie ma zwierząt, W12 zazwyczaj wystarcza i jest prostszy w konfiguracji. Jeżeli w pomieszczeniu porusza się kot albo mały pies, model WP12 bywa bezpieczniejszy, bo ogranicza ryzyko niechcianych alarmów.

To ważne rozróżnienie, bo w praktyce wiele problemów przypisuje się elektronice, a winny jest po prostu dobór wersji. Jeśli dom ma być jednocześnie bezpieczny i wygodny, nie warto oczekiwać, że standardowy PIR „jakoś sobie poradzi” z psem biegającym po salonie. Wtedy lepiej od razu wybrać właściwy wariant niż później walczyć z ustawieniami centrali i czułością.

Co sprawdzić po uruchomieniu, żeby nie wracać do tej samej usterki

Po instalacji robię zawsze krótką checklistę, bo to ona najczęściej decyduje o tym, czy system będzie później spokojny, czy będzie generował nerwowe zgłoszenia. Ten model warto przetestować nie tylko od razu po montażu, ale też po kilku dniach, gdy w pomieszczeniu pojawi się normalna aktywność domowa. Tak wyłapuje się błędy, których nie widać podczas „sztucznego” testu.

• Sprawdź reakcję na otwarcie obudowy i potwierdź, że sabotaż działa jako osobna strefa 24h.
• Wykonaj walk test z różnych kierunków i z różną prędkością poruszania się.
• Upewnij się, że centrala widzi wejście jako NC albo 2EOL zgodnie z konfiguracją.
• Jeśli regulacje tego wymagają, wyłącz LED po zakończonym teście przejścia.
• Przy większej liczbie czujek policz obciążenie zasilania, żeby nie przeciążyć wyjścia AUX.
• Po kilku dniach pracy sprawdź, czy nie pojawiają się alarmy od grzejnika, nawiewu lub światła słonecznego.

Jeżeli po tych krokach czujka działa bez zastrzeżeń, instalacja jest zrobiona poprawnie i nie wymaga dalszej walki z ustawieniami. W praktyce właśnie taki montaż daje najlepszy efekt: prosty, przewodowy i odporny na przypadkowe błędy, a więc dokładnie taki, jakiego oczekuje się od solidnego systemu monitoringu.
