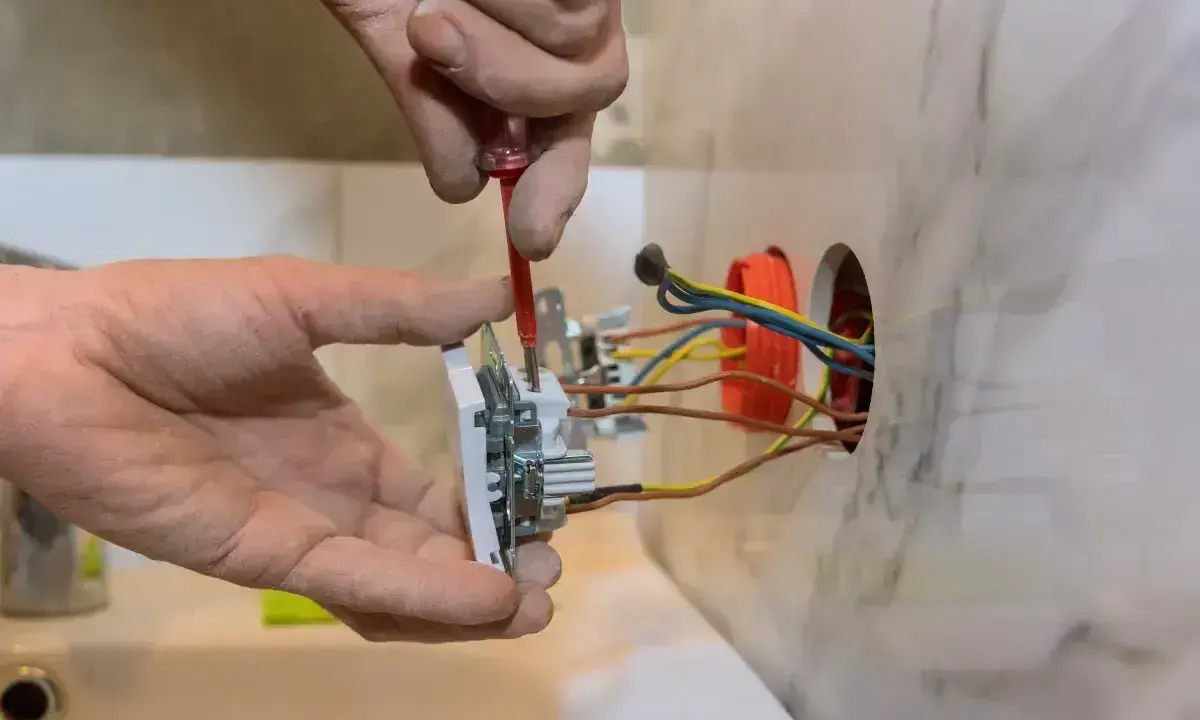

Elektryk dokonuje podłączenia gniazda, używając śrubokręta do połączenia 4 przewodów.

Napisano przez

Małgorzata Wójcik

Opublikowano

25 cze 2026

Spis treści

W praktyce największy problem przy takim gnieździe nie polega na samym przykręceniu żył, tylko na rozpoznaniu, co te cztery przewody faktycznie oznaczają. Najczęściej są to dwa przewody zasilające i dwa przelotowe albo starszy układ, w którym kolory nie prowadzą już za rękę. Poniżej pokazuję, jak czytać taki zestaw, jak bezpiecznie podejść do montażu i kiedy lepiej zatrzymać się przed pierwszym ruchem śrubokręta.

Najpierw identyfikacja żył, potem pewne zaciski i dopiero test działania

  • Cztery przewody w puszce zwykle oznaczają obwód przelotowy, a nie cztery różne funkcje elektryczne.
  • Kolor izolacji pomaga, ale w starszych instalacjach nie wystarcza bez pomiaru.
  • Jeżeli dwa przewody mają trafić do jednego toru, lepiej użyć zacisku dopuszczającego taki układ albo złączki pośredniej.
  • Mostkowania N z PE nie traktuję jako skrótu, tylko jako temat związany z ochroną przeciwporażeniową.
  • Przy nadpalonej izolacji, luźnych zaciskach lub niepewnym układzie obwodu praca przy gnieździe kończy się na diagnostyce, nie na domysłach.

Co naprawdę oznaczają cztery przewody w puszce

W gniazdku z czterema żyłami nie zakładam od razu błędu. Najczęściej spotykam dwa scenariusze: dwa przewody fazowe i dwa neutralne, bo obwód idzie dalej do kolejnego punktu, albo starszą instalację, w której kolory i układ są mniej przewidywalne niż w nowych mieszkaniach. To ważne rozróżnienie, bo nie wszystkie cztery przewody pełnią osobne funkcje - często są po prostu wejściem i wyjściem tego samego toru.

Co widzę w puszce Co to zwykle oznacza Jak do tego podchodzę
Dwa przewody fazowe i dwa neutralne Obwód przelotowy do kolejnego gniazda Łączę przewody zgodne funkcją, a nie tylko kolorem, i sprawdzam, czy zacisk gniazda dopuszcza dwa żyły
Trzy żyły robocze i dodatkowy przewód Zasilanie jednego punktu plus przelot do następnego Rozpoznaję, który przewód jest wejściem, a który wyjściem, zanim zamknę osprzęt
Kolory nie pasują do obecnego standardu Stara instalacja albo późniejsze przeróbki Nie ufam samym barwom, tylko pomiarowi i dokumentacji obwodu
Brak żółto-zielonego przewodu Stary układ albo niepełna ochrona Nie dorabiam uziemienia na skróty i nie łączę N z PE „żeby działało”

Właśnie dlatego przy podłączeniu gniazda z czterema przewodami najpierw szukam logiki obwodu, a dopiero potem chwytam za narzędzia. Kiedy już wiem, co jest czym, przechodzę do sprawdzenia bezpieczeństwa, bo przy 230 V pomyłka nie kończy się na niedziałającym punkcie świetlnym.

Zanim ruszysz, sprawdź układ i bezpieczeństwo

Ja w takiej sytuacji zaczynam od wyłączenia właściwego obwodu w rozdzielnicy, a jeśli instalacja jest słabo opisana - od odcięcia zasilania głównego. Potem sprawdzam brak napięcia miernikiem lub dwubiegunowym testerem; sam próbnik śrubokrętowy traktuję co najwyżej jako pomoc, nie jako jedyne potwierdzenie. To drobiazg, który zajmuje minutę, a usuwa najgorszy rodzaj błędu: pracę na żywym przewodzie.

  1. Wyłącz zasilanie w rozdzielnicy i upewnij się, że nikt go nie włączy przypadkiem w trakcie pracy.
  2. Sprawdź brak napięcia na przewodach miernikiem lub testerem dwubiegunowym.
  3. Zrób zdjęcie istniejącego układu, zanim cokolwiek odkręcisz.
  4. Oceń stan izolacji, zacisków i samych żył - nadtopienia, przebarwienia i pęknięcia to sygnał stop.
  5. Odsłoń końcówki tylko na tyle, ile wymaga producent osprzętu; w praktyce zwykle jest to około 8-10 mm.

Kolory przewodów pomagają, ale nie rozwiązują wszystkiego. Brązowy albo czarny zwykle oznacza fazę L, niebieski neutralny N, a żółto-zielony ochronny PE. W starszych instalacjach zdarzają się jednak wyjątki i właśnie wtedy zgadywanie bywa najgorszym pomysłem. Warto też pamiętać, że przewód ochronny zostawiam zwykle odrobinę dłuższy od pozostałych - jeśli kabel zostanie szarpnięty, PE powinien rozłączyć się jako ostatni.

Kiedy obwód jest już rozpoznany i bezpieczny, można przejść do samego montażu. Tu najwięcej daje prosty, konsekwentny schemat, a nie siłowanie się z osprzętem.

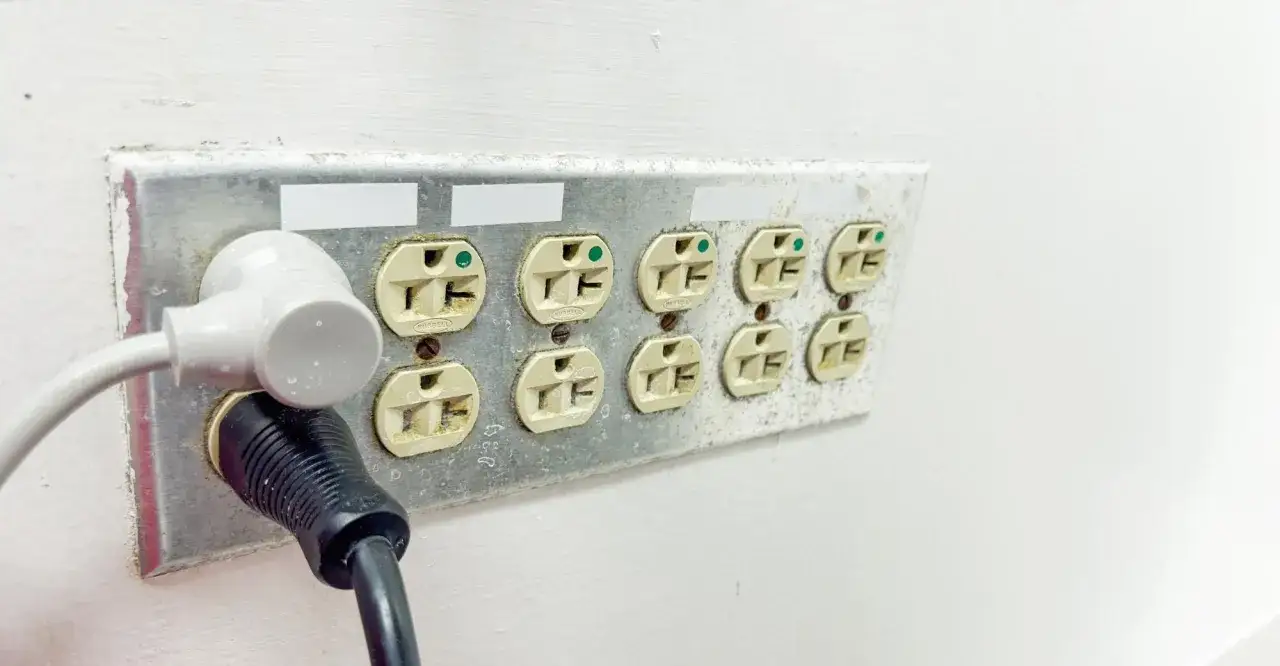

Podłączenie gniazda 4 przewody. Dwa kable podłączone do listwy z ośmioma gniazdkami elektrycznymi.

Jak podłączyć gniazdo, gdy w puszce są dwa komplety żył

Jeżeli w puszce są dwa przewody dla fazy i dwa dla neutralnego, traktuję to jako obwód przelotowy. Z punktu widzenia gniazda nie chodzi o „cztery oddzielne przewody”, tylko o dwa tory, które trzeba zachować w ciągłości. Patrząc od frontu gniazda, z bolcem u góry, fazę umieszczam zwykle po lewej stronie, neutralny po prawej, a ochronny w zacisku PE. To przyjęta praktyka, która ułatwia późniejszą kontrolę i serwis.

  1. Jeśli gniazdo ma zaciski dopuszczające dwa przewody w jednym torze, wprowadź oba przewody zgodne funkcją do odpowiedniego zacisku.
  2. Jeżeli producent przewidział tylko jeden przewód na zacisk, nie wciskaj dwóch żył na siłę.
  3. W takim przypadku zrób rozgałęzienie w złączce sprężynowej i do gniazda poprowadź krótki odcinek przewodu roboczego.
  4. Przewód ochronny PE podłącz do styku ochronnego jako pierwszy lub przynajmniej nie zostawiaj go zgiętego i naprężonego.
  5. Po włożeniu żył lekko pociągnij każdą z nich, żeby sprawdzić, czy zacisk trzyma pewnie.
  6. Ułóż przewody tak, aby nie były dociśnięte ramką ani zbyt mocno zagięte w puszce.

Tu właśnie widać różnicę między poprawnym montażem a „jakoś to będzie”. Jeśli dwa przewody mają iść dalej w obwodzie, a gniazdo nie przyjmuje ich wygodnie, lepiej zrobić porządny mostek w złączce niż upychać wszystko pod jedną śrubę. W kuchni albo przy gnieździe zasilającym czajnik taki luźny styk potrafi po czasie grzać się bardziej niż sam odbiornik.

W praktyce najważniejsze jest to, by nie mieszać funkcji przewodów i nie traktować gniazda jak miejsca na prowizorkę. Gdy ten etap jest zrobiony poprawnie, zostają już głównie błędy wykonawcze, które da się wyłapać przed zamknięciem puszki.

Najczęstsze błędy, które robią największe szkody

Najgorsze usterki przy takim montażu zwykle nie wynikają z braku wiedzy technicznej, tylko z pośpiechu. Gniazdo wygląda dobrze na ścianie, ale pod tynkiem albo pod ramką zostaje słaby styk, źle odizolowana żyła albo niepewne połączenie ochrony. To właśnie dlatego lubię sprawdzać każdy punkt jeszcze przed założeniem frontu.

Błąd Co może się stać Dlaczego to ryzykowne
Opieranie się wyłącznie na kolorach Pomylenie L, N albo PE W starszych instalacjach kolory bywają niejednoznaczne
Mostkowanie N z PE „żeby działało” Utrata właściwej ochrony przeciwporażeniowej To nie jest zwykły skrót montażowy, tylko ingerencja w bezpieczeństwo instalacji
Dwa przewody pod jeden zacisk bez dopuszczenia producenta Słaby kontakt, grzanie i luzowanie po czasie Styki pracują pod obciążeniem i mogą się przegrzać
Zbyt długie odizolowanie żyły Ryzyko zwarcia albo dotyku części pod napięciem Goła miedź nie powinna wystawać poza zacisk
Zbyt słabe dokręcenie Iskrzenie i okresowe zaniki zasilania Problem często wychodzi dopiero po kilku tygodniach lub przy większym obciążeniu

Przy gnieździe w kuchni taki błąd bywa zdradliwy, bo objawy widać dopiero przy pracy mocniejszego sprzętu, na przykład czajnika czy mikrofalówki. Gniazdo działa, ale zaczyna się grzać, a to już nie jest detal montażowy, tylko sygnał ostrzegawczy. Jeśli coś wygląda choć trochę podejrzanie, zatrzymuję pracę zamiast „dokręcić jeszcze raz i zamknąć temat”.

Po wyłapaniu tych błędów zostaje ostatni filtr: sytuacje, w których sam montaż przestaje być prostą wymianą osprzętu i staje się oceną całej instalacji.

Kiedy to już nie jest zwykły montaż gniazda

W kilku sytuacjach nie traktuję gniazda jako osobnej operacji, tylko jako sygnał, że trzeba spojrzeć szerzej na instalację. Dotyczy to zwłaszcza starych przewodów aluminiowych, stopionej izolacji, braku przewodu ochronnego, nieczytelnych kolorów oraz układów, w których w jednej puszce spotykają się różne obwody. Wtedy pojedyncza wymiana osprzętu nie rozwiązuje problemu, tylko go maskuje.

  • Stara instalacja bez PE - w takiej sytuacji nie dorabiam ochrony metodą „na oko”, bo najpierw trzeba ustalić układ sieci i sposób zabezpieczenia.
  • Ślady przegrzania - czernienie, nadtopienia albo twarda, krucha izolacja oznaczają, że problem mógł już wcześniej pracować pod obciążeniem.
  • Niepewne połączenia przelotowe - jeśli gniazdo zasila kolejne punkty, jeden luźny styk potrafi odciąć pół pomieszczenia.
  • Wilgoć i strefy szczególne - w łazience, pralni czy przy zlewie osprzęt i sposób zabezpieczenia muszą być dobrane ostrożniej niż w suchym pokoju.
  • Brak pewności co do obwodu - jeżeli nie da się jednoznacznie ustalić, który przewód do czego służy, lepiej zrobić diagnostykę niż liczyć na szczęście.

Jeżeli dochodzi do rozdziału przewodu PEN albo do przeróbek starego układu dwuprzewodowego, wchodzimy już w temat, który powinien prowadzić ktoś z doświadczeniem i odpowiednimi pomiarami. To nie jest miejsce na zgadywanie, bo pozorna oszczędność bardzo łatwo zamienia się w kosztowniejszą naprawę całego obwodu. W praktyce zawsze wolę poświęcić chwilę na diagnozę niż później wracać do tego samego gniazda z powodu przegrzanego styku.

Co jeszcze sprawdzam, zanim zamknę puszkę

Przed założeniem ramki robię jeszcze trzy krótkie kontrole: czy przewody siedzą pewnie, czy gniazdo nie wygina żył w ciasny łuk i czy śruby dociskowe nie zostawiły luzu po lekkim pociągnięciu. To drobiazgi, ale właśnie one decydują, czy instalacja będzie działać latami, czy zacznie sprawiać kłopot po pierwszym większym obciążeniu.

  • Sprawdzam testerem gniazd lub miernikiem, czy L, N i PE są na właściwych miejscach.
  • Patrzę, czy przewód ochronny nie jest krótszy od pozostałych i nie zostaje naprężony po wsunięciu osprzętu.
  • Kontroluję także kolejne gniazdo w tym samym ciągu, bo błąd przelotu często ujawnia się dopiero dalej w obwodzie.

Po takim montażu nie interesuje mnie tylko to, czy gniazdo „działa”, ale czy działa pewnie i bezpiecznie. Jeśli po złożeniu przewody trzymają zaciski, osprzęt siedzi równo, a tester nie pokazuje nic niepokojącego, uznaję pracę za zamkniętą dopiero wtedy, gdy sprawdzę jeszcze następny punkt w obwodzie. To właśnie tam najczęściej wychodzi luźny styk albo pomylony przelot, który na pierwszy rzut oka wyglądał zupełnie niewinnie.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Najczęściej to obwód przelotowy, czyli dwa przewody zasilające i dwa prowadzące dalej do kolejnego punktu. W starszych instalacjach kolory mogą nie prowadzić już za rękę, więc nie warto zakładać funkcji żył wyłącznie na podstawie barw.

Najpierw wyłącz właściwy obwód w rozdzielnicy, potem potwierdź brak napięcia miernikiem lub testerem dwubiegunowym. Zrób też zdjęcie istniejącego układu i oceń stan izolacji oraz zacisków, bo nadtopienia, przebarwienia i pęknięcia są sygnałem stop.

Jeśli producent dopuszcza dwa żyły w jednym torze, można je tam wprowadzić. Jeśli nie, lepiej zrobić rozgałęzienie w złączce sprężynowej i do gniazda poprowadzić krótki odcinek przewodu niż wciskać dwa przewody pod jedną śrubę.

Przy nadpalonej izolacji, luźnych zaciskach, braku przewodu ochronnego, nieczytelnym układzie obwodu albo gdy w jednej puszce spotykają się różne obwody. Tak samo wtedy, gdy pojawia się pokusa, by łączyć N z PE albo zgadywać funkcję żył bez pomiaru.
