Dobór kabla zasilającego dom nie zaczyna się od sklepowej półki, tylko od trzech rzeczy: mocy przyłączeniowej, długości trasy i sposobu ułożenia. Pytanie, jaki przewód do zasilania domu będzie właściwy, zwykle prowadzi do wyboru między miedzią a aluminium, ale w praktyce równie ważne są spadek napięcia, zabezpieczenie przedlicznikowe i to, gdzie kończy się odpowiedzialność operatora, a zaczyna Twoja instalacja. W tym tekście rozkładam temat na konkretne decyzje, bez zgadywania i bez technicznego nadęcia.
Najważniejsze decyzje przy doborze kabla
- Najpierw ustal, gdzie kończy się przyłącze, a gdzie zaczyna WLZ, bo od tego zależy, kto dobiera kabel i według jakich warunków.
- O przekroju decydują nie tylko kilowaty, ale też długość trasy, liczba faz, materiał żyły i sposób ułożenia.
- W domu jednorodzinnym często spotyka się Cu 5x10 mm² albo Al 5x16 mm², ale to tylko punkt startowy, nie gotowa recepta.
- Na dłuższych odcinkach najczęściej wygrywa większy przekrój, bo ogranicza spadek napięcia i grzanie kabla.
- Ostateczny wybór warto potwierdzić z elektrykiem lub projektantem, szczególnie gdy planujesz pompę ciepła, indukcję albo ładowarkę do auta.
Najpierw rozdziel przyłącze od instalacji w budynku
To pierwszy punkt, od którego zawsze zaczynam. Jak definiuje Energa-Operator, przyłącze kablowe kończy się w złączu przy granicy działki, a wewnętrzna linia zasilająca łączy już instalację odbiorczą z przyłączem i należy do właściciela obiektu. W praktyce oznacza to, że jeden fragment układu bywa opisany warunkami operatora, a drugi projektuje się już pod realne potrzeby domu.
| Element | Gdzie się kończy | Co ma największe znaczenie |
|---|---|---|
| Przyłącze kablowe | Złącze na granicy działki lub w jego pobliżu | Warunki przyłączenia, moc i wymagania operatora |
| WLZ | Rozdzielnica w budynku | Prąd obciążenia, długość trasy, spadek napięcia |
W domu jednorodzinnym to rozróżnienie ma bardzo praktyczny wymiar: kabel od sieci do złącza może być liczony inaczej niż odcinek od złącza do rozdzielnicy głównej. Z punktu widzenia bezpieczeństwa najważniejsze jest jednak to samo, czyli poprawnie dobrany przekrój i właściwe zabezpieczenie. Dopiero po ustaleniu tego podziału ma sens przejść do pytania, co naprawdę wpływa na dobór żyły.

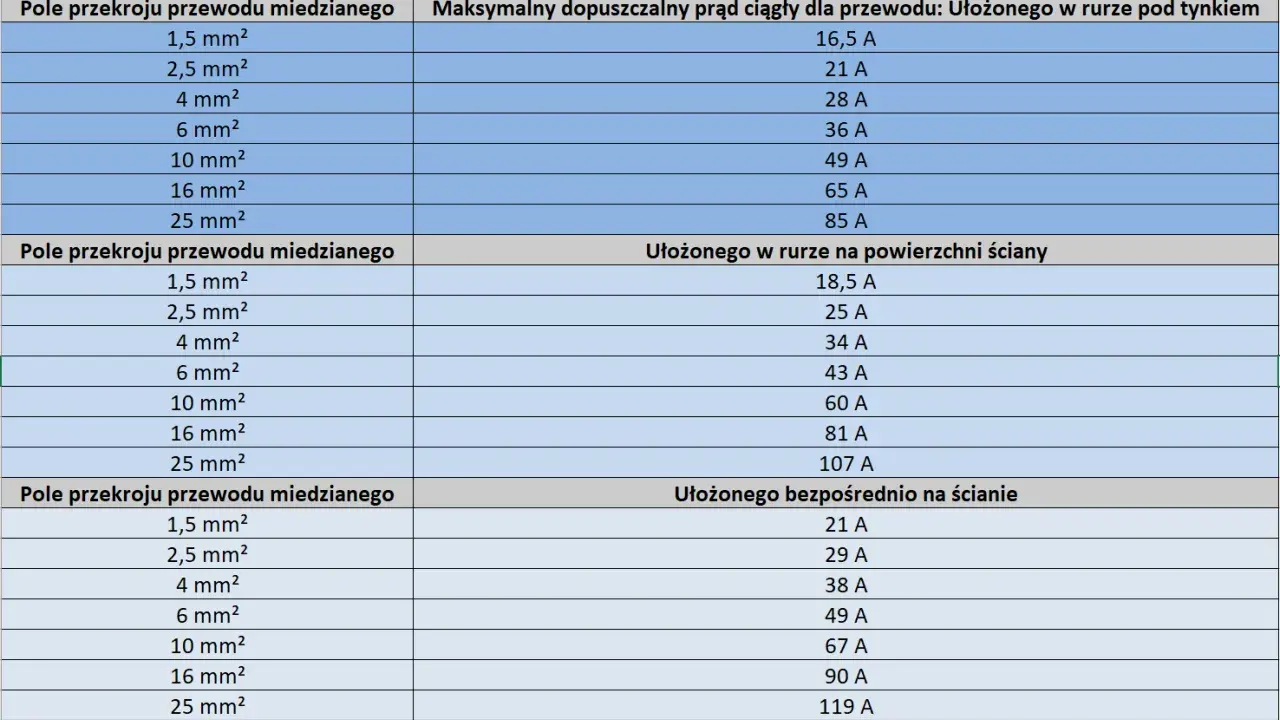

Od czego naprawdę zależy przekrój kabla
Nie dobieram kabla wyłącznie po sumie mocy urządzeń. W praktyce liczą się jeszcze: prąd roboczy, długość trasy, sposób ułożenia, liczba faz, materiał żyły i dopuszczalny spadek napięcia. Obciążalność długotrwała to po prostu maksymalny prąd, jaki kabel może bezpiecznie przenosić w danych warunkach bez przegrzewania się.
W typowej praktyce projektowej przyjmuje się zwykle około 3% spadku napięcia dla obwodów oświetleniowych i około 5% dla pozostałych obwodów. Dlatego kabel, który na krótkim odcinku wygląda na wystarczający, po wydłużeniu trasy może już wymagać większego przekroju. To właśnie dlatego projektanci patrzą nie tylko na „czy wytrzyma”, ale też na to, jak zachowa się instalacja po kilkudziesięciu metrach kabla.
| Czynnik | Dlaczego ma znaczenie | Co grozi przy błędzie |
|---|---|---|
| Moc przyłączeniowa | Wyznacza poziom obciążenia i potrzebny prąd | Za mały przekrój albo zbyt słabe zabezpieczenie |
| Długość trasy | Im dalej, tym większy spadek napięcia | Przygasanie światła, problemy z pracą urządzeń |
| Sposób ułożenia | Kabel w ziemi, w peszlu i w powietrzu oddaje ciepło inaczej | Przegrzewanie mimo teoretycznie poprawnego przekroju |
| Materiał żyły | Miedź i aluminium mają inną przewodność | Zły wybór materiału podnosi opór i koszt błędu |
| Rezerwa na przyszłość | Pompa ciepła, indukcja czy ładowarka EV szybko zwiększają zapotrzebowanie | Trzeba wymieniać kabel szybciej, niż planowano |
Jeżeli mam sprowadzić to do jednego zdania, to powiem tak: na krótkim odcinku decyduje prąd, na dłuższym odcinku decyduje spadek napięcia. A to prowadzi wprost do pytania, jakie typy kabli najczęściej pojawiają się przy domu jednorodzinnym.
Jakie kable najczęściej wybiera się do zasilenia domu

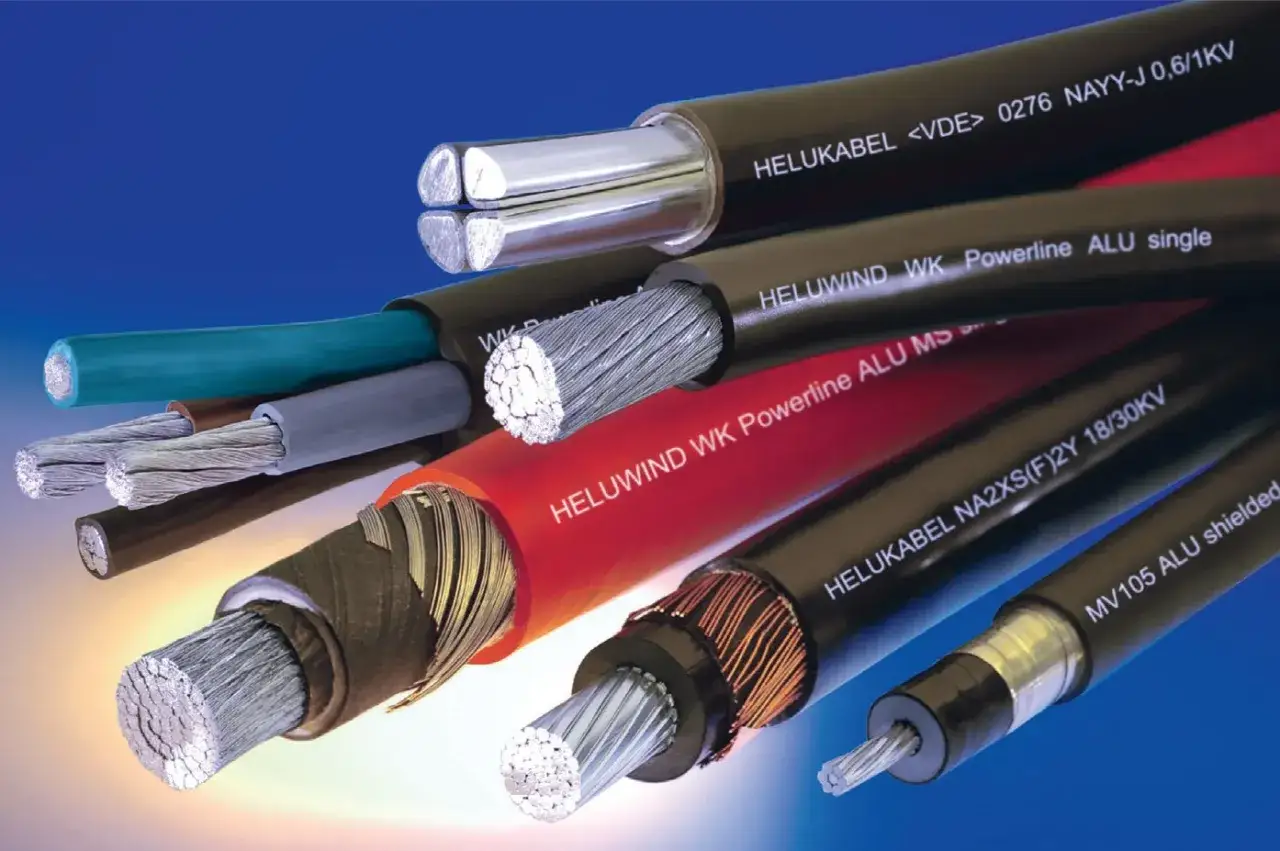

W Polsce najczęściej spotykam kabel w postaci YKY albo YAKY. NKT opisuje YKY jako kabel do instalacji stałych, odpowiedni do ułożenia wewnątrz, na zewnątrz i bezpośrednio w gruncie; YAKY to jego aluminiowy odpowiednik. To ważne, bo w praktyce do zasilania domu zwykle potrzebujesz właśnie kabla do układania na stałe, a nie „przewodu uniwersalnego” z marketu.
Najprościej mówiąc: w domu jednorodzinnym prawie zawsze mówimy o kablu 5-żyłowym, czyli takim, który prowadzi trzy fazy, przewód neutralny i ochronny. Taki układ jest standardem tam, gdzie planujesz zasilanie trójfazowe, płytę indukcyjną, pompę ciepła albo po prostu chcesz mieć sensowną rezerwę mocy.
| Typ kabla | Materiał żyły | Gdzie sprawdza się najlepiej | Moja praktyczna uwaga |
|---|---|---|---|
| YKY | Miedź | Krótki i średni odcinek, gdy liczy się wygoda montażu i dobry zapas parametrów | Najbardziej „bezproblemowy” wybór przy typowym domu |
| YAKY | Aluminium | Dłuższy odcinek, gdy ważna jest ekonomia materiału | Wymaga większego przekroju, ale często obniża koszt samego kabla |
W praktyce dla domu jednorodzinnego często widuję dwa punkty wyjścia: Cu 5x10 mm² albo Al 5x16 mm² przy umiarkowanej mocy i rozsądnej długości trasy. Gdy kabel biegnie dalej albo gdy inwestor planuje większe obciążenia, projektanci bardzo często przesuwają się w stronę Cu 5x16 mm² lub Al 5x25 mm². To nie jest sztywna reguła, ale dobry orientacyjny kierunek. Z tego miejsca naturalnie przechodzę do pytania, czy miedź rzeczywiście zawsze jest lepsza.
Miedź czy aluminium i kiedy różnica ma sens
To jedno z tych pytań, przy których łatwo popaść w skrót myślowy. Miedź ma lepszą przewodność, zwykle łatwiej się ją montuje i pozwala zejść z przekrojem przy tych samych warunkach pracy. Aluminium jest lżejsze i tańsze, ale potrzebuje większego przekroju, staranniejszego zakończenia żył i odpowiednich końcówek.
| Cecha | Miedź | Aluminium |
|---|---|---|
| Przewodność | Lepsza | Słabsza, więc zwykle potrzebny jest większy przekrój |
| Koszt materiału | Wyższy | Zazwyczaj niższy |
| Montaż | Prostszy i bardziej „wybaczający” | Wymaga większej dyscypliny przy zaciskaniu i końcówkach |
| Gabaryt | Mniejszy przekrój przy tej samej obciążalności | Większy przekrój, więc kabel jest masywniejszy |
| Zastosowanie | Domy, krótsze trasy, miejsca z ograniczoną przestrzenią | Dłuższe zasilania i projekty, w których liczy się budżet |
Wybór nie polega więc na tym, że aluminium jest „gorsze”. Ono po prostu ma inne warunki sensownego użycia. Jeśli trasa jest długa, a budżet ma znaczenie, aluminium często broni się bardzo dobrze. Jeśli chcesz maksymalnie uprościć montaż i mieć mniejszy przekrój przy podobnej funkcji, miedź zwykle wygrywa. Problem zaczyna się dopiero wtedy, gdy ktoś zamienia materiał bez przeliczenia całej trasy i zabezpieczenia.
Na co patrzeć przed zamówieniem i montażem
Tu najczęściej wychodzą błędy, które potem kosztują najwięcej czasu. Sam kabel to nie wszystko. Liczą się jeszcze dokumenty, warunki przyłączenia, zakończenia żył, sposób prowadzenia trasy i przyszłe obciążenie instalacji. Jeśli mam wskazać kilka rzeczy, które naprawdę sprawdzam przed zakupem, to wygląda to tak:
- Warunki przyłączenia - określają moc, zabezpieczenie i wymagania operatora.
- Rodzaj trasy - ziemia, ściana, rura osłonowa, kanał techniczny albo przejście przez fundament.
- Materiał osprzętu - przy aluminium trzeba stosować końcówki i złączki przeznaczone do Al.
- Zaplanowana przyszłość - indukcja, pompa ciepła, fotowoltaika, ładowarka EV, rozbudowa budynku.
- Oznaczenie i dokumentacja kabla - przekrój, napięcie znamionowe, przeznaczenie do układania na stałe.
- Koordynacja z zabezpieczeniem - kabel nie może być dobrany „luzem”, bez związku z prądem zabezpieczenia przedlicznikowego.
Najczęstszy błąd, jaki widzę, to kupowanie kabla wyłącznie „na zapas mocy” albo wyłącznie „pod cenę”, bez sprawdzenia długości i spadku napięcia. Drugi klasyk to zakładanie, że kabel do ziemi i kabel do wnętrza budynku można traktować identycznie. Trzeci to ignorowanie tego, że instalacja ma pracować nie tylko dziś, ale też po dołożeniu kolejnych urządzeń. Właśnie dlatego rozsądny dobór kabla zaczyna się od danych, a nie od katalogowego hasła.
Co bym przyjęła jako rozsądny punkt startowy w domu jednorodzinnym
Gdybym miała sprowadzić temat do praktycznego minimum, to powiedziałabym tak: dla krótszego zasilania typowego domu jednorodzinnego często sensownym punktem startowym jest miedź 5x10 mm² albo aluminium 5x16 mm². Jeśli trasa jest dłuższa, a dom ma większe zapotrzebowanie albo planujesz urządzenia o dużej mocy, rozsądnie jest od razu rozważyć wyższy przekrój, najczęściej 5x16 mm² miedzi lub 5x25 mm² aluminium.
To jednak nadal tylko punkt wyjścia. Ostateczny wybór powinien wynikać z warunków przyłączenia, obciążenia, długości trasy i sposobu ułożenia kabla. W elektryce najdroższe są błędy popełnione na etapie „wydaje mi się”, dlatego wolę jeden dokładny dobór niż trzy poprawki po montażu. Jeśli projekt jest uczciwie policzony, kabel przestaje być przypadkowym zakupem i staje się po prostu dobrze dobranym elementem całej instalacji.
