Najkrótsza odpowiedź jest prosta: symbol natężenia prądu to litera I, a jednostką jest amper oznaczany jako A. W praktyce ten zapis pojawia się w szkole, na schematach, w danych urządzeń i na zasilaczach, więc warto umieć go odczytać bez zgadywania. Poniżej wyjaśniam nie tylko sam symbol, ale też to, jak czytać powiązane oznaczenia, czego nie mylić i jak przełożyć zapis na realne użycie w domu oraz elektronice.
Najważniejsze fakty o oznaczeniu natężenia prądu
- I to standardowy symbol natężenia prądu w elektrotechnice i fizyce.
- A oznacza amper, czyli jednostkę natężenia prądu w układzie SI.
- W zapisie obliczeniowym często spotkasz wzór I = Q/t, który pokazuje zależność między prądem, ładunkiem i czasem.
- Na urządzeniach i zasilaczach natkniesz się też na mA i μA, czyli odpowiednio miliampery i mikroampery.
- Natężenia prądu nie wolno mylić z napięciem U, oporem R ani mocą P.
- Do szybkiego oszacowania poboru sprzętu domowego przydaje się zależność I ≈ P/U, choć dla elektroniki to tylko przybliżenie.
Jaki symbol oznacza natężenie prądu
W zapisie technicznym natężenie prądu oznacza się najczęściej literą I. To skrót, który przewija się w fizyce, elektronice i elektrotechnice praktycznie wszędzie: w wzorach, na schematach, w opisach parametrów zasilaczy oraz w dokumentacji urządzeń. Gdy tłumaczę ten zapis osobom początkującym, zawsze podkreślam jedną rzecz: I to wielkość, a A to jednostka jej pomiaru.

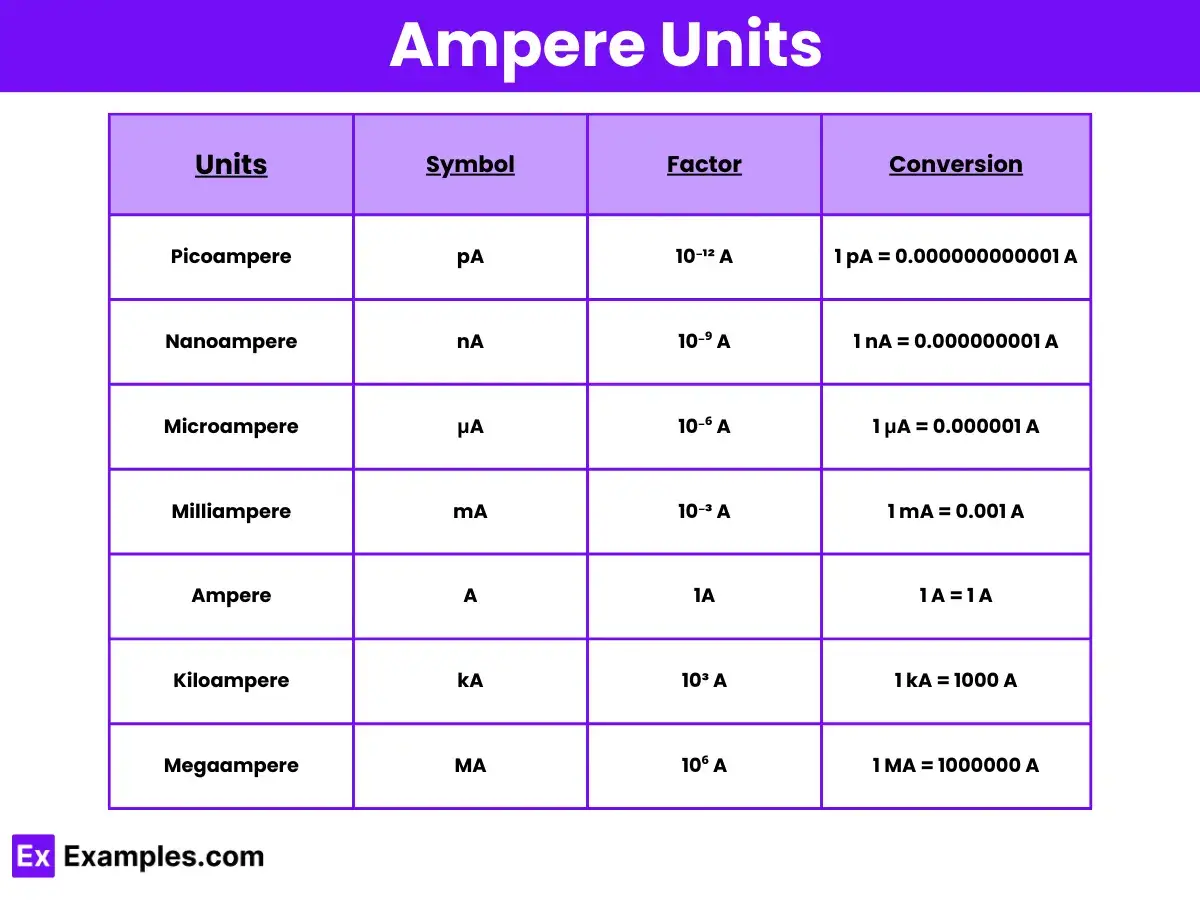

W układzie SI amper jest jednostką podstawową, więc nie jest to żadne „umowne” oznaczenie z podręcznika, tylko standard używany globalnie. W praktyce oznacza to, że jeśli widzisz zapis 2 A, czytasz go jako prąd o natężeniu dwóch amperów. Przy mniejszych wartościach spotkasz też miliampery mA i mikroampery μA, które są po prostu wygodniejszym sposobem zapisu bardzo małych prądów.
W bardziej zaawansowanych wzorach możesz spotkać także małe i, zwykle jako prąd chwilowy lub zmienny w czasie. To już detal dla dokładniejszych obliczeń, ale dobrze wiedzieć, że wielka i mała litera nie zawsze znaczą dokładnie to samo. Właśnie dlatego przy czytaniu oznaczeń liczy się nie tylko sam symbol, lecz także kontekst, w którym został użyty.
Żeby tę różnicę uporządkować, najwygodniej spojrzeć na kilka podstawowych wielkości obwodowych razem, bo wtedy od razu widać, co jest czym. To prowadzi wprost do zapisu wzorów i jednostek, które pojawiają się najczęściej.
Jak czytać zapis I, A i wzór I = Q/t
Najprostsza definicja brzmi: natężenie prądu to ilość ładunku przepływająca przez przekrój przewodnika w jednostce czasu. Z tego wynika bardzo użyteczny wzór I = Q/t, gdzie Q oznacza ładunek elektryczny, a t czas. Jeśli w 1 sekundę przepływa 1 kulomb ładunku, mówimy o prądzie 1 ampera.
To właśnie dlatego amper opisuje nie sam „fakt, że prąd płynie”, ale jego tempo przepływu. Dla czytelnika praktycznego ważne jest jeszcze jedno: ten zapis pomaga zrozumieć, dlaczego dwa urządzenia podłączone do tego samego napięcia mogą pobierać zupełnie inny prąd. O wszystkim decyduje ich moc, opór lub sposób pracy elektroniki w środku.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Natężenie prądu | I | A | Ilość ładunku przepływająca w czasie |
| Napięcie | U | V | Różnicę potencjałów między punktami obwodu |
| Opór | R | Ω | Przeciwstawianie się przepływowi prądu |
| Moc | P | W | Szybkość poboru lub oddawania energii |
Jeśli chcesz szybko policzyć natężenie w prostym obwodzie, często wystarczy prawo Ohma: I = U/R. W praktyce to wygodne przy rezystorach, grzałkach i prostych układach zasilania. Gdy jednak przechodzisz do elektroniki z przetwornicami, silnikami albo zasilaczami impulsowymi, sam wzór nadal pomaga, ale trzeba pamiętać o warunkach pracy i o tym, że wartość prądu nie zawsze jest stała.
Skoro już wiesz, co oznacza sam zapis, warto zobaczyć, gdzie najczęściej spotkasz go w realnych oznaczeniach urządzeń i schematów.
Gdzie spotkasz ten symbol na schematach i urządzeniach

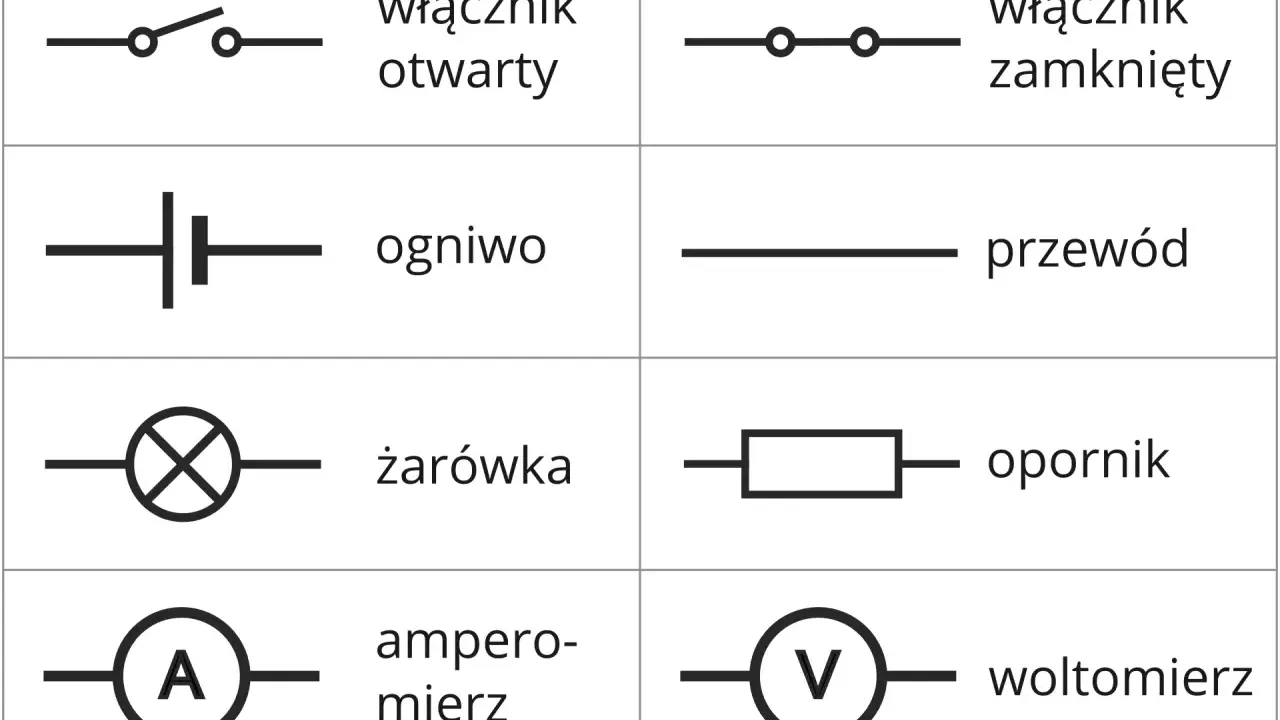

W schematach elektrycznych litera I pojawia się przy oznaczaniu prądu w gałęzi obwodu, a na miernikach i dokumentacji urządzeń zobaczysz zwykle oznaczenia typu A, mA lub μA. Na zasilaczach napis 5 V / 3 A oznacza, że urządzenie dostarcza napięcie 5 V i może oddać do 3 amperów prądu wyjściowego. To nie jest informacja o tym, ile „na pewno” pobierze odbiornik, tylko o limicie zasilania.
Podobny zapis znajdziesz na listwach zasilających, bezpiecznikach i wyłącznikach nadprądowych. Tam warto zwracać uwagę na liczbę amperów, bo ona mówi, jaki prąd obwód lub element zabezpieczający może bezpiecznie przenieść. To szczególnie ważne przy sprzęcie domowym, gdzie kuszące jest podłączanie kilku mocnych urządzeń do jednego gniazda albo jednej listwy.
W praktyce przyrządy pomiarowe też potrafią być pomocne, ale trzeba je czytać uważnie. Na multimetrze wybór zakresu 10 A nie oznacza, że urządzenie zawsze mierzy dokładnie 10 amperów, tylko że w tym trybie można bezpiecznie zmierzyć prąd do tej wartości. Dla mniejszych prądów używa się zwykle zakresów mA, które są dokładniejsze.
To właśnie na etapie odczytu urządzeń najłatwiej popełnić kilka powtarzalnych pomyłek, dlatego dobrze je rozdzielić od razu, zanim ktoś zacznie wyciągać błędne wnioski z etykiety albo schematu.
Najczęstsze pomyłki przy oznaczeniach prądu
Najczęściej mylone są trzy rzeczy: natężenie prądu, napięcie i moc. To nie jest drobna różnica językowa, tylko zupełnie inne wielkości. Prąd mówi o przepływie ładunku, napięcie o „napędzie” tego przepływu, a moc o tym, jak szybko urządzenie zużywa energię. Jeśli ktoś widzi na ładowarce 2 A i od razu zakłada, że tyle „zużyje” sprzęt, to miesza opis z limitem lub z rzeczywistym poborem.
Druga częsta pułapka to A i Ah. Amper oznacza chwilową wartość prądu, a amperogodzina opisuje pojemność energetyczną akumulatora lub baterii. Powerbank 20 000 mAh nie „oddaje 20 amperów”, tylko ma określoną pojemność ładunkową. To różnica, która w praktyce bardzo szybko oddziela poprawne czytanie parametrów od marketingowych skrótów myślowych.
Trzecia rzecz to kierunek prądu. W obwodach przyjmuje się umowny kierunek od plusa do minusa, chociaż elektrony w metalach poruszają się odwrotnie. Dla początkującego to bywa mylące, ale w obliczeniach ważniejsza jest konsekwencja niż fizyczna intuicja z pierwszego odruchu. Właśnie dlatego zapis schematów ma własne zasady, a nie tylko „podglądanie” rzeczywistego ruchu nośników.
- I to nie to samo co U.
- A to jednostka prądu, a nie inna wielkość techniczna.
- mA i Ah oznaczają zupełnie różne rzeczy.
- Umowny kierunek prądu nie jest tym samym co ruch elektronów.
- Zasilacz z napisem 3 A nie wymusza stałego poboru 3 A przez odbiornik.
Gdy te pułapki są już jasne, można przejść do najbardziej praktycznego pytania: ile tego prądu naprawdę pobierają domowe urządzenia i jak szybko to oszacować bez specjalistycznych narzędzi.
Ile amperów bierze sprzęt domowy i jak to oszacować
Najprostszy sposób na przybliżenie poboru prądu to wzór I ≈ P/U, czyli moc podzielona przez napięcie. W Polsce dla sieci domowej przyjmuje się zazwyczaj 230 V, więc obliczenia są dość wygodne. Dla odbiorników o prostym charakterze, takich jak czajnik czy grzejnik, ten szacunek działa bardzo dobrze. Przy elektronice i silnikach trzeba już pamiętać o sprawności, prądzie rozruchowym i tym, że zasilacz nie zawsze pobiera prąd równy mocy podzielonej przez napięcie w najprostszy sposób.
| Urządzenie | Moc orientacyjna | Prąd przy 230 V | Co z tego wynika |
|---|---|---|---|
| Żarówka LED | 8 W | ok. 0,035 A | Bardzo mały pobór, zwykle bez problemu dla obwodu |
| Ładowarka laptopa | 65 W | ok. 0,28 A | Mały prąd z sieci, mimo że na wyjściu może dawać dużo więcej |
| Telewizor | 120 W | ok. 0,52 A | Wciąż niewielki pobór, ale zależny od jasności i trybu pracy |
| Czajnik elektryczny | 2000 W | ok. 8,7 A | Już wyraźnie obciąża obwód i listwę zasilającą |
| Grzejnik elektryczny | 2500 W | ok. 10,9 A | Łatwo zbliża się do granic pojedynczego obwodu |
Te liczby dobrze pokazują, dlaczego jedne urządzenia można podłączać niemal wszędzie, a inne wymagają ostrożności. W typowym obwodzie gniazdowym z zabezpieczeniem 16 A pojedynczy mocny odbiornik zwykle działa bez problemu, ale kilka takich urządzeń naraz może już przeciążyć instalację. To nie jest teoria dla elektryków, tylko bardzo praktyczna rzecz przy kuchni, warsztacie domowym i sprzęcie grzewczym.
Warto też pamiętać o jednym szczególe: dla elektroniki z zasilaczami impulsowymi, silnikami i urządzeń z rozruchem prąd bywa chwilowo wyższy niż ten, który wyjdzie z prostego rachunku. Dlatego w ocenie sprzętu nie patrzę wyłącznie na samą liczbę amperów, ale na kontekst pracy urządzenia i to, czy chodzi o prąd znamionowy, maksymalny czy chwilowy.
Jeśli zależy Ci na czytaniu oznaczeń bez zgadywania, najwięcej daje opanowanie kilku prostych reguł i konsekwentne odróżnianie symboli. To właśnie one zamykają cały temat w sposób naprawdę użyteczny na co dzień.
Co warto zapamiętać, gdy patrzysz na oznaczenia elektryczne
Najważniejsze jest to, żeby nie czytać etykiety „na skróty”. Jeden symbol pokazuje wielkość, drugi jednostkę, a trzeci zwykle granicę lub warunek pracy. Gdy rozdzielisz te elementy, większość technicznych oznaczeń staje się zaskakująco czytelna.
- I oznacza natężenie prądu.
- A oznacza amper, czyli jednostkę tego natężenia.
- mA i μA są przydatne przy małych prądach elektroniki.
- Ah opisuje pojemność, nie chwilowy prąd.
- U, R i P pomagają odczytać, skąd bierze się wartość prądu w obwodzie.
Jeżeli chcesz szybko sprawdzić, czy dane urządzenie pasuje do gniazda, listwy albo obwodu, zacznij od odczytania napięcia, mocy i dopuszczalnego prądu. To trzy informacje, które najczęściej mówią więcej niż sam marketingowy opis produktu. A gdy przyzwyczaisz się do tego układu, symbole elektryczne przestają być tajemnicą, a stają się po prostu praktycznym językiem opisującym działanie sprzętu.
