Symbole elektryczne porządkują schematy, skracają opis i pozwalają odczytać działanie układu bez zgadywania, co autor miał na myśli. W tym tekście pokazuję, jak rozumieć najważniejsze znaki na rysunkach technicznych, jakie grupy symboli spotyka się najczęściej i jak nie pomylić prostego schematu instalacji z bardziej złożoną dokumentacją elektroniczną. Dorzucam też praktyczne wskazówki, które przydają się przy domowych naprawach, wymianie osprzętu i czytaniu instrukcji urządzeń.
Najkrótsza droga do zrozumienia oznaczeń na schematach
- Znaki na schematach nie są ozdobą, tylko skróconym językiem opisu działania obwodu.
- Najpewniejszym punktem odniesienia są normy IEC 60617 i zasady prezentacji z IEC 61082-1.
- Jedna figura może mieć kilka wariantów graficznych, ale funkcja elementu pozostaje ta sama.
- Najpierw czytaj legendę, oznaczenia zacisków i kierunek przepływu sygnału, dopiero potem sam znak.
- W instalacjach domowych najbardziej liczą się przewody, łączniki, zabezpieczenia, źródła zasilania i odbiorniki.
- Jeśli znak jest niejasny, nie zgaduj na podstawie kształtu, tylko sprawdź kontekst całego rysunku.
Dlaczego te oznaczenia muszą być wspólne dla wszystkich
W elektrotechnice nie ma miejsca na dowolność, bo schemat ma być czytelny dla projektanta, serwisanta, elektryka i elektronika. Właśnie dlatego norma IEC 60617 porządkuje język rysunków technicznych i obejmuje ponad 1500 znaków graficznych używanych w diagramach elektrotechnicznych. Z kolei IEC 61082-1 opisuje ogólne zasady prezentacji informacji w dokumentach, rysunkach i tabelach, więc nie chodzi tylko o sam kształt znaku, ale też o sposób jego pokazania na stronie.
Najważniejsza korzyść jest bardzo praktyczna: mniejsza liczba nieporozumień. Jeśli ktoś rysuje obwód zasilania, a ktoś inny odczytuje go po kilku miesiącach, obie osoby muszą dojść do tego samego wniosku. Właśnie dlatego lepiej myśleć o takich znakach jak o języku niż o ozdobach. Kiedy ten porządek jest jasny, dużo łatwiej przejść do konkretnych grup oznaczeń, które naprawdę pojawiają się na rysunkach.

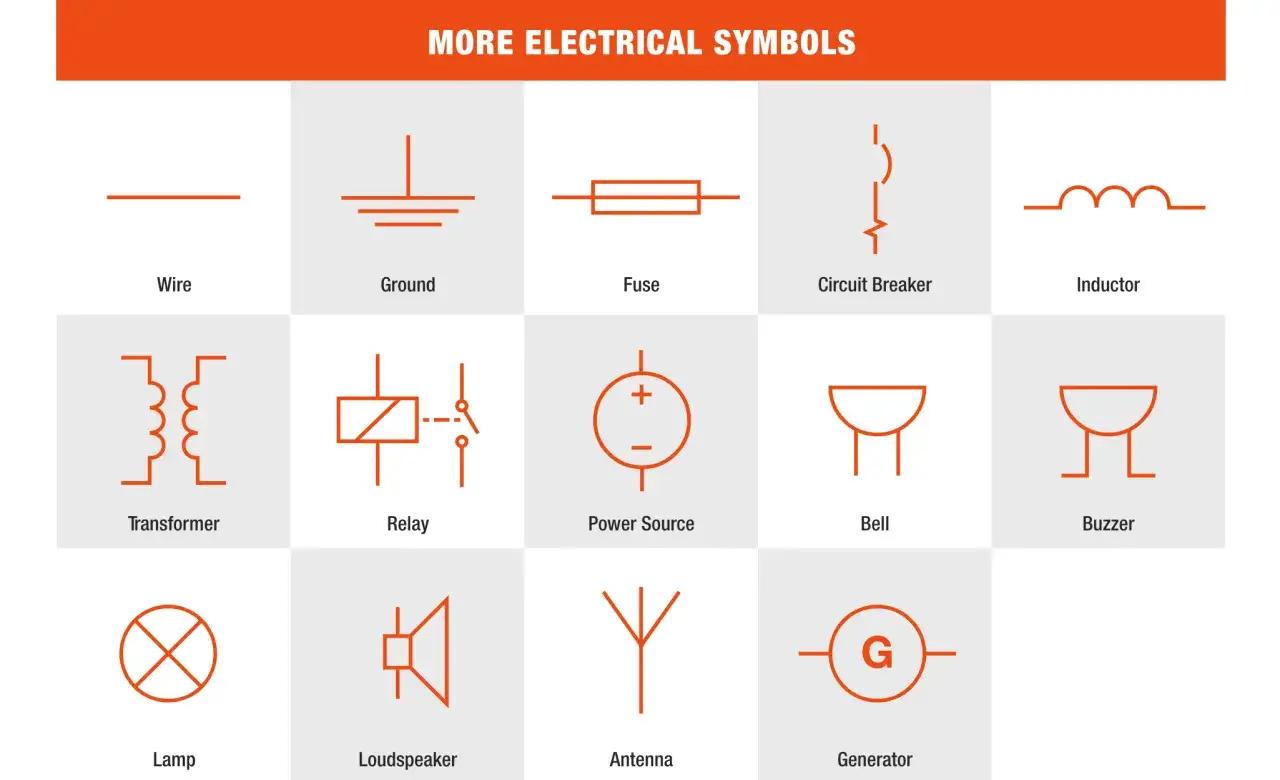

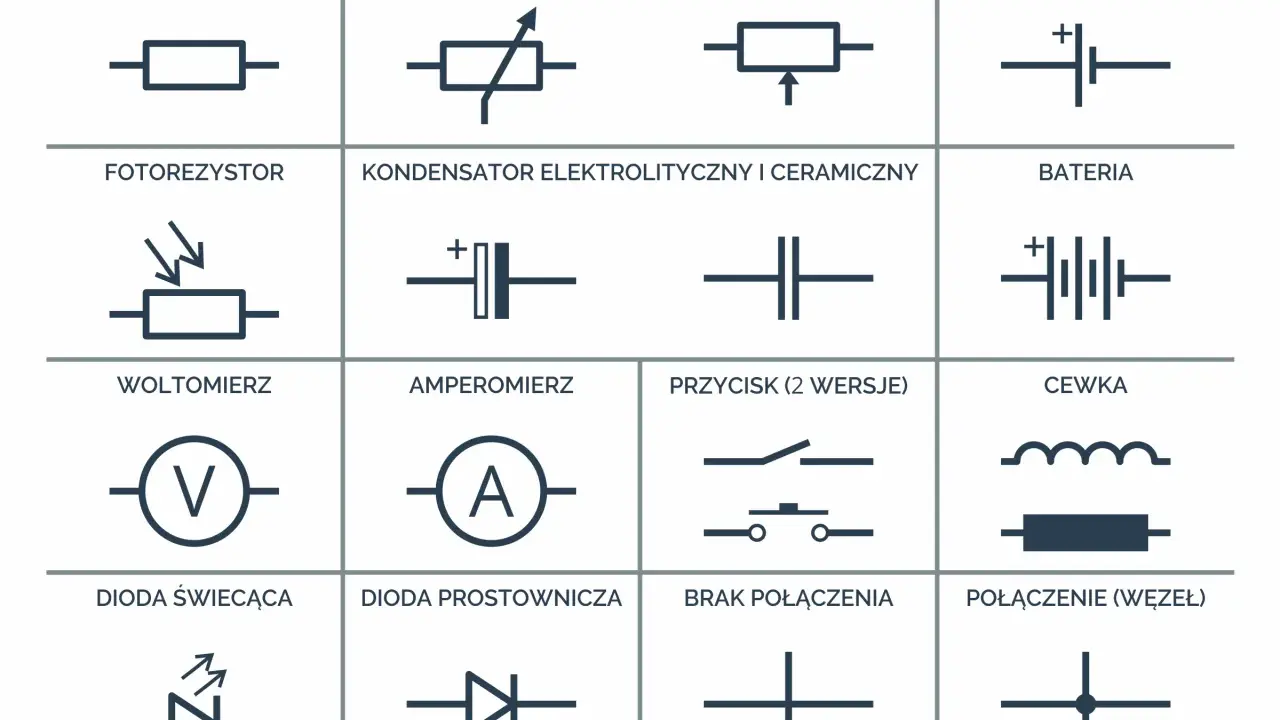

Najczęściej spotykane symbole elektryczne w praktyce
W domowej instalacji i w elektronice użytkowej wracają te same rodziny oznaczeń. Nie warto uczyć się ich wyłącznie na pamięć. Lepiej kojarzyć funkcję elementu, bo wtedy nawet mniej typowy wariant rysunkowy przestaje być problemem.
| Grupa | Co pokazuje | Jak czytać to w praktyce | Na co uważać |
|---|---|---|---|
| Przewód i połączenie | Linia oznacza tor przewodzenia, a punkt na przecięciu zwykle oznacza realne połączenie. | Najpierw sprawdź, czy linie się tylko krzyżują, czy faktycznie są złączone. | Brak kropki często oznacza tylko skrzyżowanie, nie zwarcie ani mostek. |
| Rezystor, kondensator i cewka | Elementy bierne, które ograniczają, magazynują lub filtrują energię. | Rezystor bywa rysowany różnie zależnie od dokumentacji, kondensator ma zwykle dwie równoległe płytki, a cewka pokazuje zwoje. | Nie przywiązuj się do jednego stylu rysunku, tylko do funkcji elementu. |
| Dioda i LED | Element przepuszczający prąd w jednym kierunku, a LED dodatkowo świeci. | W układach prostowniczych, zabezpieczeniach i sygnalizacji to jeden z najważniejszych znaków. | Polaryzacja ma znaczenie, więc kierunek na schemacie nie jest przypadkowy. |
| Tranzystor | Element sterujący albo wzmacniający sygnał. | W elektronice domowej spotkasz go w zasilaczach, sterownikach i modułach sterowania. | Łatwo pomylić go z innym symbolem półprzewodnikowym, jeśli pominiesz podpisy wyprowadzeń. |
| Źródło zasilania i bateria | Pokazuje miejsce podania napięcia i biegunowość. | To od tego punktu zwykle zaczynam analizę całego obwodu. | W dokumentacji nie myl źródła zasilania z samym przewodem zasilającym. |
| Transformator | Element do zmiany napięcia i często także do separacji galwanicznej. | W sprzęcie AGD i zasilaczach informuje, że obwody nie muszą być połączone bezpośrednio. | Nie każda „cewka” jest transformatorem, więc patrz na liczbę uzwojeń i opisy. |
| Łącznik i wyłącznik | Informuje, czy tor jest otwarty, czy zamknięty. | To szczególnie ważne przy odczycie stanu spoczynkowego i stanu po zadziałaniu. | W rysunku liczy się pozycja pokazana przez autora, a nie to, jak element wygląda fizycznie. |
| Bezpiecznik i przekaźnik | Bezpiecznik chroni obwód, przekaźnik steruje obwodem wykonawczym. | W instalacjach domowych i w AGD to jedne z najczęściej spotykanych elementów ochrony i sterowania. | Przekaźnik ma zwykle część sterującą i część przełączającą, więc nie czytaj go jak zwykłego łącznika. |
| Masa i uziemienie | Punkt odniesienia dla napięć albo połączenie ochronne. | Ten znak pomaga zrozumieć, skąd liczony jest potencjał w danym fragmencie układu. | Masa nie zawsze oznacza fizyczne uziemienie budynku. |
| Lampa, silnik, grzałka | Odbiorniki energii elektrycznej. | W praktyce pokazują, co obwód ma zasilić i jaki efekt końcowy ma dać. | W dokumentacji sprzętu domowego te znaki bywają uproszczone, ale funkcja pozostaje czytelna. |
Jeśli mam dać jedną redakcyjną wskazówkę, to taką: nie ucz się tych znaków w oderwaniu od kontekstu. Tylko wtedy rezystor, dioda czy przekaźnik przestają być abstrakcyjnym rysunkiem, a zaczynają mówić coś konkretnego o działaniu układu. Z taką bazą można już przejść do samego czytania schematu bez błądzenia po omacku.
Jak czytać schemat bez zgadywania
Ja zawsze zaczynam od rzeczy najprostszych, bo one najszybciej pokazują logikę całego rysunku. Sam symbol bez kontekstu może być mylący, ale legenda, numeracja zacisków i przebieg linii zwykle rozwiązują większość wątpliwości.
- Ustal typ dokumentu. Inaczej czyta się schemat ideowy, inaczej plan instalacji, a jeszcze inaczej rysunek wykonawczy.
- Znajdź legendę i opisy. Dobrze opisana dokumentacja podaje oznaczenia elementów, zacisków, przewodów i kierunków sygnału.
- Sprawdź źródło zasilania. W praktyce to punkt, od którego najłatwiej śledzić drogę prądu albo sygnału.
- Odczytaj stan elementów przełączających. To, że łącznik jest narysowany jako otwarty, nie znaczy jeszcze, że w realnym urządzeniu jest uszkodzony.
- Zwróć uwagę na polaryzację. Diody, kondensatory elektrolityczne, złącza i niektóre moduły wymagają poprawnego kierunku podłączenia.
- Porównaj sąsiednie znaki. Jeden element bardzo często da się zrozumieć dopiero wtedy, gdy zobaczysz, co jest przed nim i za nim.
W praktyce najwięcej czasu oszczędza mi jedno nawykowe pytanie: co ten fragment ma zrobić? Jeśli układ ma zabezpieczać, sterować, prostować albo odcinać zasilanie, od razu wiadomo, których znaków szukać i jak interpretować połączenia. To prowadzi do kolejnej ważnej rzeczy: ten sam element może wyglądać inaczej zależnie od rodzaju dokumentu.
Różnica między schematem instalacji a dokumentacją elektroniczną
To jest moment, w którym wiele osób myli dwa zupełnie różne poziomy opisu. Schemat instalacji pokazuje zwykle przebieg obwodów, połączenia i miejsca montażu. Dokumentacja elektroniczna częściej skupia się na logice działania, relacjach między blokami i funkcji poszczególnych elementów.
| Rodzaj dokumentu | Co pokazuje | Najlepsze zastosowanie | Typowe ryzyko pomyłki |
|---|---|---|---|
| Schemat funkcjonalny | Główne bloki i ich wzajemne zależności. | Gdy chcesz zrozumieć, jak działa całość. | Nie pokazuje zwykle pełnego okablowania, więc nie nadaje się do montażu krok po kroku. |
| Schemat podstawowy | Połączenia elektryczne i logikę obwodu. | Gdy śledzisz przepływ prądu albo diagnozujesz usterkę. | Można pomylić połączenie logiczne z rzeczywistym położeniem elementów. |
| Schemat wykonawczy | Przewody, zaciski, punkty podłączeń i często kolejność montażu. | Gdy składasz, wymieniasz lub naprawiasz urządzenie. | Jeśli pominiesz numerację zacisków, bardzo łatwo o błędne podłączenie. |
| Plan instalacji | Rozmieszczenie urządzeń i przebieg tras w budynku. | Gdy planujesz gniazda, łączniki, rozdzielnię albo modernizację instalacji. | To nie jest pełny opis pracy układu, tylko mapa rozmieszczenia. |
W domowej elektronice i w sprzęcie AGD często spotykam jeszcze jeden skrót myślowy: ktoś patrzy na plan instalacyjny tak, jakby był pełnym schematem działania. To błąd, bo w praktyce każdy z tych dokumentów odpowiada na inne pytanie. Gdy wiadomo, z jakim typem rysunku mamy do czynienia, najłatwiej wychwytuje się pomyłki i skróty myślowe.
Najczęstsze pomyłki, które psują odczyt
Najczęściej nie myli nas sam znak, tylko sposób, w jaki go interpretujemy. Przy obwodach 230 V, zasilaczach i układach sterowania ta różnica potrafi kosztować czas, a czasem także uszkodzenie elementu. Dlatego zawsze patrzę na kilka rzeczy naraz, zamiast polegać na pierwszym wrażeniu.
- Mylenie symbolu z wyglądem fizycznym części. Element w środku obudowy może być narysowany uproszczonym znakiem, który nie przypomina realnego komponentu.
- Ignorowanie stanu łącznika. Otwarte i zamknięte położenie to nie detal, tylko informacja o tym, co dzieje się w spoczynku lub po zadziałaniu.
- Zakładanie, że masa zawsze oznacza uziemienie. W wielu układach masa jest tylko punktem odniesienia dla napięć.
- Pominięcie polaryzacji. W diodach, kondensatorach elektrolitycznych i złączach kierunek ma znaczenie większe, niż się wydaje na pierwszy rzut oka.
- Mieszanie różnych konwencji rysunkowych. Starsza dokumentacja, nowa instrukcja i schemat producenta mogą używać innych wariantów graficznych dla tego samego elementu.
- Pomijanie rewizji dokumentu. Jeśli masz kilka wersji tego samego rysunku, jedna poprawka potrafi zmienić oznaczenie zacisku albo przebieg połączenia.
W domu te błędy najczęściej wychodzą przy podłączaniu osprzętu, naprawie zasilaczy, wymianie modułów w AGD albo próbie „szybkiego” odczytu bez instrukcji. Im prostsza wydaje się usterka, tym łatwiej przeoczyć szczegół, który naprawdę zmienia znaczenie znaku. Jeśli pojawia się symbol, którego nie da się pewnie odczytać, najlepiej mieć prostą procedurę zamiast zgadywania.
Krótka ściąga do pracy z dokumentacją
Jeżeli trafiam na nieznany znak, idę zawsze tą samą drogą. To działa lepiej niż luźne kojarzenie kształtów, bo najpierw ustawia kontekst, a dopiero potem pozwala szukać konkretu.
- Sprawdź typ rysunku. Inny jest cel schematu ideowego, inny wykonawczego, a inny planu instalacji.
- Odszukaj legendę. W dobrze przygotowanej dokumentacji to ona wyjaśnia skróty, numerację i konwencję oznaczeń.
- Popatrz na sąsiednie elementy. Zasilanie, zabezpieczenia, styki i odbiorniki zwykle mówią więcej niż pojedynczy znak.
- Zweryfikuj polaryzację i zaciski. To najkrótsza droga do uniknięcia błędu przy podłączeniu.
- Porównaj z instrukcją producenta lub oficjalną bazą IEC. Gdy dokumentacja jest niepełna, najlepiej sprawdzać znak w źródle, a nie w pamięci.
- Zatrzymaj się, jeśli coś nie pasuje. Przy urządzeniach domowych i instalacjach 230 V lepiej poświęcić minutę na weryfikację niż później poprawiać skutki pośpiechu.
Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: najpierw czytaj kontekst, potem konkretny znak. Wtedy schemat przestaje wyglądać jak przypadkowy zbiór kresek, a zaczyna działać jak narzędzie, które naprawdę pomaga zrozumieć instalację, urządzenie albo moduł elektroniczny.
