Dobry układ z czujnikiem ruchu i wyłącznikiem daje wygodę, ale tylko wtedy, gdy od początku wiadomo, co ma robić instalacja: automatycznie zapalać światło, pozwalać na ręczne obejście czy po prostu odcinać zasilanie. W tym artykule pokazuję praktyczny schemat połączeń, wyjaśniam oznaczenia zacisków i podpowiadam, który wariant sprawdza się najlepiej w domu, garażu albo przy oświetleniu zewnętrznym. To temat z pozoru prosty, a jednak właśnie tu najłatwiej o błąd, który kończy się ciągłym świeceniem lampy albo martwą czujką.
Najważniejsze rzeczy na start
- Czujka powinna mieć stałe zasilanie, a wyłącznik ma wybierać tryb pracy albo odcinać jej zasilanie.
- Jeśli chcesz ręcznie przełączać między automatem a światłem stałym, najwygodniejszy jest łącznik schodowy użyty jako przełącznik.
- Gdy zwykły wyłącznik jest wpięty przed czujką, układ działa prościej, ale nie daje prawdziwego obejścia.
- W typowej instalacji 230 V przewód neutralny idzie bezpośrednio do czujki i lampy, a ochronny do oprawy.
- Najczęstsze pomyłki to zamiana wyjścia na lampę z neutralnym, brak stałej fazy na czujce i zły dobór modelu do LED.
- Przed montażem zawsze sprawdzam instrukcję konkretnego urządzenia, bo oznaczenia zacisków potrafią się różnić.
Jak działa taki układ w praktyce
Ja zwykle rozdzielam ten temat na dwa scenariusze. W pierwszym czujka ma tylko pilnować, kiedy zapalić światło, a wyłącznik służy do odcięcia całego układu. W drugim wyłącznik jest częścią sterowania i pozwala wybrać tryb: automatyczny albo stałe świecenie. To ważne rozróżnienie, bo od niego zależy cały schemat połączeń.
Jeśli czujnik ma działać poprawnie, potrzebuje zasilania, które nie znika po każdym ruchu wyłącznika. Dlatego w praktyce faza zasilająca idzie do czujki na stałe, a dopiero dalej rozdziela się ją na lampę. W przeciwnym razie sensor jest martwy i nie ma czego wykrywać. To właśnie tutaj najczęściej pojawia się nieporozumienie: ludzie myślą, że zwykły wyłącznik i czujka mają robić to samo, a to dwa różne sposoby sterowania.
Warto też od razu założyć, że nie każdy model czujki lubi współpracę z każdym typem osprzętu. Niektóre działają najlepiej jako proste automaty, inne mają tryb ręcznego obejścia, a jeszcze inne wymagają neutralnego w puszce i nie wybaczają prowizorki. Zanim przejdę do samych połączeń, trzeba dobrze odczytać oznaczenia przewodów i zacisków.
Jak czytać zaciski i przewody

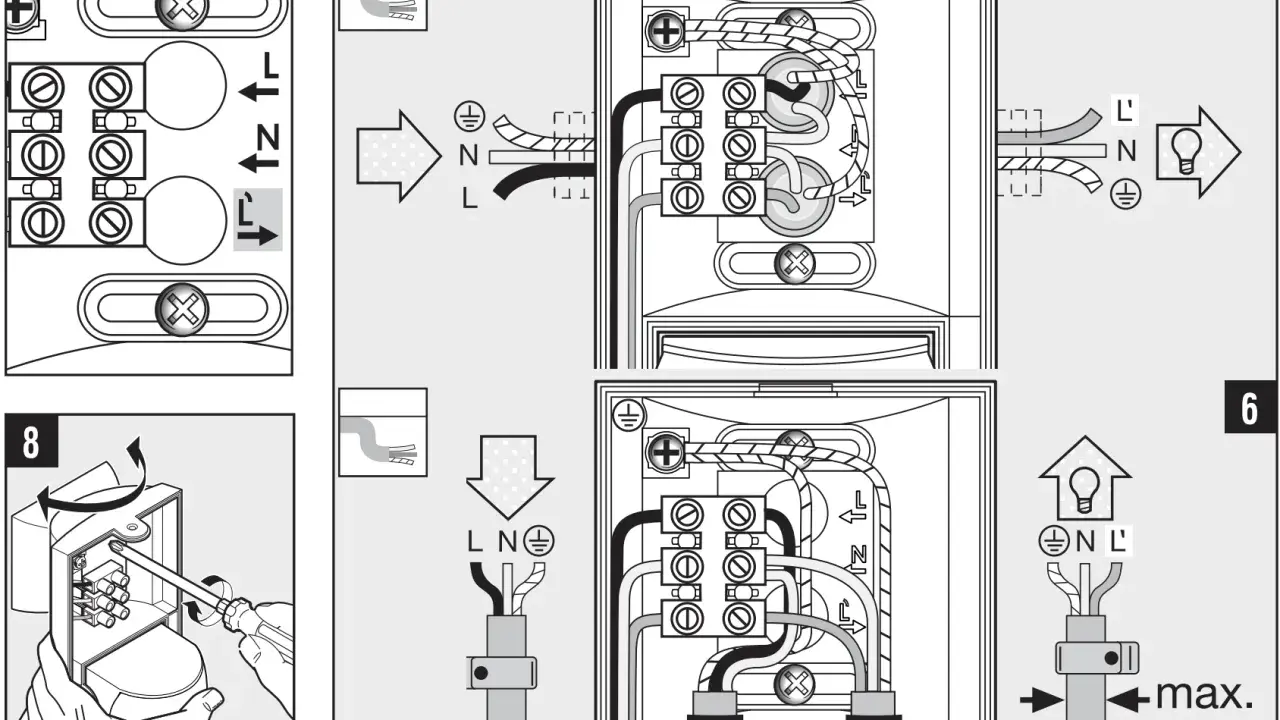

W instalacji 230 V nie wystarczy patrzeć na kolory żył. To pomocne, ale nie traktuję tego jak dowodu. Najpierw sprawdzam oznaczenia na obudowie czujki, dopiero potem dopasowuję przewody. W typowym układzie pojawiają się cztery podstawowe symbole.
| Oznaczenie | Znaczenie | Co zwykle się tam podłącza |
|---|---|---|
| L | Faza zasilająca | Stałe zasilanie czujki, czasem także wejście na łącznik |
| N | Przewód neutralny | Neutralny dla czujki i lampy |
| OUT, LOAD lub L' | Wyjście na obciążenie | Przewód fazowy prowadzący do oprawy |
| PE | Przewód ochronny | Obudowa lampy lub elementy wymagające uziemienia |
| COM | Styk wspólny łącznika | W łączniku schodowym lub przełącznym |
W polskich instalacjach najczęściej spotkasz brązowy, czarny lub szary jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny, ale ja i tak nie ufam samym kolorom. Przy starszych obwodach, przeróbkach i oprawach z marketu zdarzają się niespodzianki. Jeśli układ ma pracować z czujnikiem i wyłącznikiem, przewód neutralny powinien być dostępny tam, gdzie tego wymaga konkretny model. To prowadzi do najważniejszego pytania: jaki wariant połączenia rzeczywiście ma sens.
Najprostszy schemat dla jednego punktu świetlnego

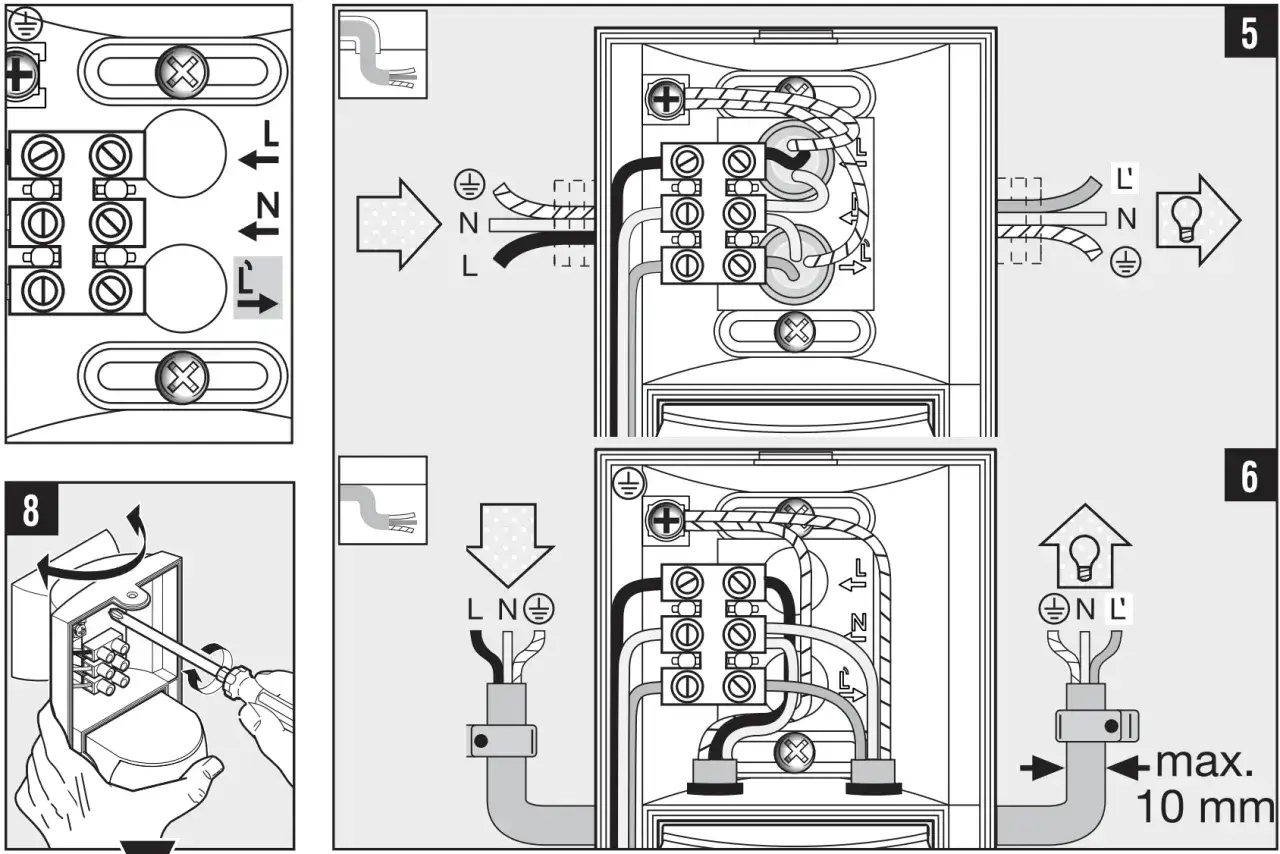

Jeżeli chcesz mieć automatyczne światło i ręczne obejście, najczyściej działa układ z czujką 3-przewodową i łącznikiem schodowym użytym jako przełącznik między dwoma źródłami fazy. W tym rozwiązaniu czujka jest cały czas zasilana, a łącznik wybiera, czy lampa dostaje sygnał z czujki, czy stałą fazę. Dla mnie to najbardziej sensowny schemat, bo po prostu da się go potem łatwo diagnozować.
Wariant z przełączaniem między automatyką a światłem stałym
| Element | Połączenie | Po co tak robić |
|---|---|---|
| Zasilanie L | Do zacisku L czujki i do jednego toru łącznika | Czujka ma stałe zasilanie, a łącznik ma dostęp do fazy |
| Wyjście czujki | Do drugiego toru łącznika | Łącznik może wybrać tryb automatyczny |
| COM łącznika | Do fazy lampy | To punkt wspólny, z którego lampa dostaje zasilanie |
| N | Bezpośrednio do czujki i lampy | Neutralny nie powinien być prowadzony przez łącznik |
| PE | Do oprawy | Ochrona nie przechodzi przez elektronikę czujki |
- Odłączam zasilanie i sprawdzam brak napięcia.
- Doprowadzam stałą fazę do czujki oraz do jednego wejścia łącznika.
- Wyjście czujki prowadzę do drugiego wejścia łącznika.
- Wspólny styk łącznika łączę z lampą.
- Neutralny i ochronny prowadzę bezpośrednio do oprawy.
Takie połączenie pozwala przełączyć się na stałe świecenie bez wyłączania całej automatyki. W praktyce jest to bardzo wygodne przy wejściu do domu, w garażu albo nad podjazdem. Jeśli jednak ktoś ma tylko zwykły wyłącznik jednobiegunowy, sytuacja wygląda trochę inaczej.
Przeczytaj również: NCV w mierniku - kiedy pomaga, a kiedy myli
Wariant, w którym wyłącznik tylko odcina zasilanie czujki
To prostsze rozwiązanie, ale nie daje wyboru trybu pracy. Wyłącznik jest wtedy wpięty przed czujką i po prostu odcina jej zasilanie. Gdy jest wyłączony, czujka nie działa w ogóle. Gdy jest włączony, całość pracuje normalnie.
- L zasilania trafia na wyłącznik.
- Wyjście wyłącznika zasila czujkę na zacisku L.
- OUT czujki idzie do lampy.
- N trafia bezpośrednio do czujki i lampy.
- PE idzie do oprawy.
Taki układ ma sens wtedy, gdy chcesz po prostu wyłączyć automatykę na noc, podczas prac przy domu albo przy okazji wyjazdu. Nie jest to jednak pełny manual override. Jeśli potrzebujesz trybu „czujka albo światło stale”, lepiej od razu zastosować łącznik przełączny. Z tej różnicy wynika też wybór samego osprzętu.
Który wariant wybrać do domu, garażu i ogrodu
Wybór zależy głównie od tego, jak często chcesz ingerować w działanie światła. Ja patrzę na to bardzo praktycznie: im mniej kombinacji, tym mniej późniejszych problemów. Przy prostym wejściu do domu wystarczy układ automatyczny z możliwością odcięcia zasilania. Przy garażu i oświetleniu podjazdu częściej przydaje się możliwość stałego świecenia. Na zewnątrz dochodzi jeszcze wilgoć i większe ryzyko błędów montażowych.
| Wariant | Kiedy polecam | Plus | Minus |
|---|---|---|---|
| Czujka + łącznik schodowy/przełączny | Gdy chcesz auto i tryb stały | Najbardziej elastyczny układ | Trzeba poprawnie rozpoznać zaciski i przewody |
| Czujka + zwykły wyłącznik w szeregu | Gdy wystarczy tylko odcięcie zasilania | Prosty montaż | Brak ręcznego obejścia |
| Układ z dwoma czujkami | Schody, długi podjazd, dwa wejścia | Wygodny przy większej przestrzeni | Więcej przewodów i więcej miejsca na błąd |
| Czujka z własnym przekaźnikiem i trybem manualnym | Gdy chcesz prostszy osprzęt ścienny | Ogranicza liczbę dodatkowych łączników | Nie każdy model sprawdza się z LED i małym obciążeniem |
Jeśli miałbym wskazać jeden układ jako najbardziej uniwersalny, wybrałbym czujkę 3-przewodową z neutralnym i łącznikiem przełącznym. To rozwiązanie najlepiej znosi codzienne użytkowanie. Gdy z kolei miejsce montażu ma bardzo prostą funkcję, nie ma sensu komplikować instalacji na siłę. Następny krok to uniknięcie błędów, które w praktyce psują nawet poprawnie narysowany schemat.
Najczęstsze błędy, które wychodzą dopiero po włączeniu zasilania
- Pomylenie wyjścia na lampę z neutralnym. Lampa wtedy nie działa albo zachowuje się losowo.
- Wpięcie wyłącznika w niewłaściwy tor. Jeśli odetniesz zasilanie czujki, automat przestaje pracować całkowicie.
- Brak stałego neutralnego w puszce. Część czujek bez N po prostu nie ruszy.
- Dobór czujki bez zapasu do LED. Niektóre modele przy małym obciążeniu potrafią żarzyć lampę albo migać.
- Montaż w złym miejscu. Czujka skierowana na źródło ciepła, ruchliwą ulicę albo samą lampę daje fałszywe wyzwolenia.
- Pominięcie PE przy metalowej oprawie. To błąd, którego nie warto bagatelizować.
- Niezaizolowanie nieużywanego przewodu. Luźna żyła w puszce to proszenie się o zwarcie.
W praktyce najwięcej problemów robię sobie sam, jeśli zbyt szybko zamknę puszkę i nie sprawdzę działania na otwartym obwodzie. Ja zawsze robię jeden krótki test przed ostatecznym skręceniem osprzętu: czy lampa reaguje na ruch, czy ręczne przełączenie działa tak, jak założyłem, i czy po wyłączeniu nic nie żarzy się pod napięciem szczątkowym. To prowadzi już do ostatniego etapu, czyli kontroli przed zakończeniem pracy.
Co sprawdzić przed zamknięciem puszki, żeby układ działał spokojnie przez lata
- Sprawdzam, czy czujka ma stałe zasilanie i nie jest przypadkiem odcinana przez łącznik.
- Kontroluję, czy lampa dostała fazę z właściwego zacisku wyjściowego.
- Upewniam się, że neutralny i ochronny są rozdzielone zgodnie z przeznaczeniem.
- Testuję oba tryby, jeśli używam łącznika przełącznego.
- Patrzę, czy obudowa czujki nie zasłania jej pola widzenia i nie łapie przypadkowych ruchów.
- Sprawdzam, czy osprzęt ma odpowiednią szczelność, jeśli montaż jest na zewnątrz.
Jeżeli instalacja jest stara, w puszce brakuje neutralnego albo przewody są poprowadzone w niepewny sposób, nie zgaduję na siłę. W takich układach drobny błąd potrafi dać bardzo mylące objawy: światło świeci stale, nie reaguje na ruch albo działa tylko co drugi raz. Najlepszy schemat to ten, który pasuje do konkretnej czujki, do konkretnego wyłącznika i do tego, jak naprawdę ma działać oświetlenie w danym miejscu.
