Na schematach elektrycznych te trzy aparaty wyglądają podobnie, ale ich rola jest zupełnie inna. Jeden ma przede wszystkim chronić obwód, drugi ma bezpiecznie łączyć i rozłączać obciążenie, a trzeci służy do wyraźnego odcięcia zasilania.
W praktyce najwięcej pomyłek bierze się nie z samego rysunku, tylko z założenia, że każdy „wyłącznik” działa tak samo. Poniżej rozkładam temat na proste różnice, pokazuję najczęstsze warianty oznaczeń i tłumaczę, jak czytać symbole wyłącznika, rozłącznika i odłącznika bez zgadywania.
W 2026 roku najczęściej spotyka się zapis oparty na IEC 60617 i PN-EN 60617, więc logika symboli jest dość spójna, nawet jeśli szczegóły graficzne różnią się między producentami i typem dokumentacji.
Najkrócej mówiąc, chodzi o funkcję, izolację i sposób łączenia obwodu
- Wyłącznik ma przerwać obwód zgodnie z jego przeznaczeniem i parametrami, często także przy większych prądach.
- Rozłącznik służy do łączenia i rozłączania prądów roboczych, ale nie do wyłączania zwarć.
- Odłącznik ma zapewnić widoczną przerwę izolacyjną i bezpieczne odcięcie zasilania.
- Na schemacie liczą się nie tylko kreski symbolu, lecz także liczba biegunów, dopiski i legenda rysunku.
- W instalacjach domowych i w AGD najłatwiej pomylić aparat do izolacji z aparatem do codziennego łączenia obwodu.
Czym różni się wyłącznik od rozłącznika i odłącznika
Jeżeli porównuję te trzy aparaty w praktyce, patrzę na dwa pytania: czy wolno nimi łączyć obwód pod obciążeniem i czy aparat ma zapewnić izolację widoczną gołym okiem. To właśnie od tego zależy, czy mamy do czynienia z wyłącznikiem, rozłącznikiem czy odłącznikiem. Sama nazwa bywa myląca, bo w języku potocznym ludzie często wrzucają wszystko do jednego worka.
| Aparat | Główna rola | Praca pod obciążeniem | Widoczna przerwa izolacyjna | Typowe zastosowanie |
|---|---|---|---|---|
| Wyłącznik | Odłącza obwód i, zależnie od typu, chroni go przed przeciążeniem lub zwarciem | Tak, jeśli ma do tego odpowiednie parametry | Niekoniecznie | Rozdzielnice, zabezpieczenia obwodów, aparatura ochronna |
| Rozłącznik | Łączy i rozłącza prądy robocze | Tak, przy prądzie znamionowym | Zwykle nie jest to jego kluczowa cecha | Odłączanie sekcji instalacji, urządzenia do pracy eksploatacyjnej |
| Odłącznik | Zapewnia izolację obwodu na potrzeby bezpieczeństwa | Nie, zwykle przy bezprądowym stanie lub małych prądach | Tak, to jedna z jego podstawowych funkcji | Serwis, konserwacja, bezpieczne odcięcie zasilania |
To rozróżnienie brzmi sucho, ale robi różnicę przy doborze aparatu do rozdzielnicy, linii zasilającej albo urządzenia z własnym zasilaniem. Jeśli teraz w schemacie widzisz podobny znak, jeszcze nie zakładaj funkcji z samej nazwy pola. Najpierw trzeba sprawdzić, co ten aparat naprawdę ma robić. A kiedy to już jasne, warto zobaczyć, jak te różnice są zakodowane w samym symbolu.
Jak rozpoznać te symbole na schemacie
Najpewniejszy punkt odniesienia to norma i legenda rysunku, nie pojedynczy fragment kreski. IEC 60617 opisuje symbole używane w schematach elektrotechnicznych, ale w samej dokumentacji często liczy się też kontekst: liczba torów, pozycja łączeniowa i dopiski przy symbolu. Ja w takich rysunkach najpierw patrzę na opis aparatu, a dopiero później na sam znak.
| Co widzę w symbolu | Co to zwykle oznacza | Co sprawdzam dodatkowo |
|---|---|---|
| Przerwa w torze | Możliwość rozłączenia obwodu | Czy to symbol łączeniowy, czy izolacyjny |
| Wyraźny element odłączania | Funkcja izolacji lub bezpiecznego odseparowania | Czy aparat wolno używać pod obciążeniem |
| 1P, 2P, 3P, 4P | Liczba biegunów, czyli liczba torów rozłączanych jednocześnie | Czy rozłączany jest też przewód neutralny |
| Dopisek z bezpiecznikiem | Aparat bezpiecznikowy, często łączący kilka funkcji | Czy chodzi o wyłącznik bezpiecznikowy, rozłącznik bezpiecznikowy czy odłącznik bezpiecznikowy |
| Styk pomocniczy | Informacja o stanie aparatu, nie tor mocy | Czy sygnał trafia do automatyki, lampki kontrolnej albo PLC |
Na schematach jednokreskowych symbol bywa uproszczony, więc o znaczeniu decydują także oznaczenia literowe i opis całego pola. Właśnie dlatego sam znak graficzny nigdy nie powinien być czytany w oderwaniu od reszty dokumentacji. To prowadzi do kolejnej rzeczy, która najczęściej zmienia sens symbolu: jego wariantów.
Najważniejsze warianty, które zmieniają znaczenie symbolu
Dwa podobne symbole mogą opisywać zupełnie inny aparat, jeśli różnią się dodatkowymi oznaczeniami. W instalacjach trójfazowych, w rozdzielnicach i w dokumentacji AGD te różnice naprawdę mają znaczenie, bo mówią nie tylko o wyglądzie symbolu, ale też o praktycznym zastosowaniu.
Liczba biegunów
Najbardziej praktyczny dopisek to 1P, 2P, 3P lub 4P. W domu 2P oznacza zwykle odcięcie fazy i przewodu neutralnego, 3P dotyczy trzech faz, a 4P obejmuje trzy fazy i neutralny. Sama grafika może być podobna, ale liczba biegunów decyduje o tym, czy aparatem odłączasz cały obwód, czy tylko jego część.
Wersja z bezpiecznikiem
Jeśli przy symbolu pojawia się wkładka bezpiecznikowa, patrzę już nie tylko na łączenie, ale też na ochronę przed przeciążeniem lub zwarciem. Taki rozłącznik bezpiecznikowy bywa mylony z klasycznym rozłącznikiem, a to błąd, bo zestaw funkcji jest szerszy. W praktyce to właśnie bezpiecznik przejmuje część roli zabezpieczenia, a sam aparat ma umożliwić bezpieczne odcięcie zasilania.
Napęd ręczny i blokada
Uchwyty obrotowe, dźwignie, napęd silnikowy albo możliwość założenia kłódki nie są detalem kosmetycznym. To informacja, czy aparat ma służyć operatorowi, serwisowi czy automatyce. W szafach przemysłowych blokada mechaniczna często ma większe znaczenie niż sam symbol, bo zapobiega przypadkowemu załączeniu podczas prac.
Przeczytaj również: Połączenie równoległe - zasady, wzory i praktyczne przykłady
Styki pomocnicze
Styk pomocniczy nie prowadzi głównego prądu, tylko przekazuje informację o stanie aparatu. To drobiazg, który często zmienia interpretację całego rysunku: jedno urządzenie może odcinać zasilanie, a jednocześnie wysyłać sygnał do PLC albo lampki kontrolnej. Jeśli tego nie zauważysz, można błędnie uznać, że cały symbol przedstawia tylko prosty łącznik.
Kiedy już to widzę, przechodzę do wariantów, bo to właśnie one najczęściej zmieniają sens symbolu. Następny krok to sprawdzenie, gdzie takie oznaczenia pojawiają się najczęściej w codziennej praktyce.
Gdzie te oznaczenia spotkasz w domu, rozdzielnicy i sprzęcie AGD

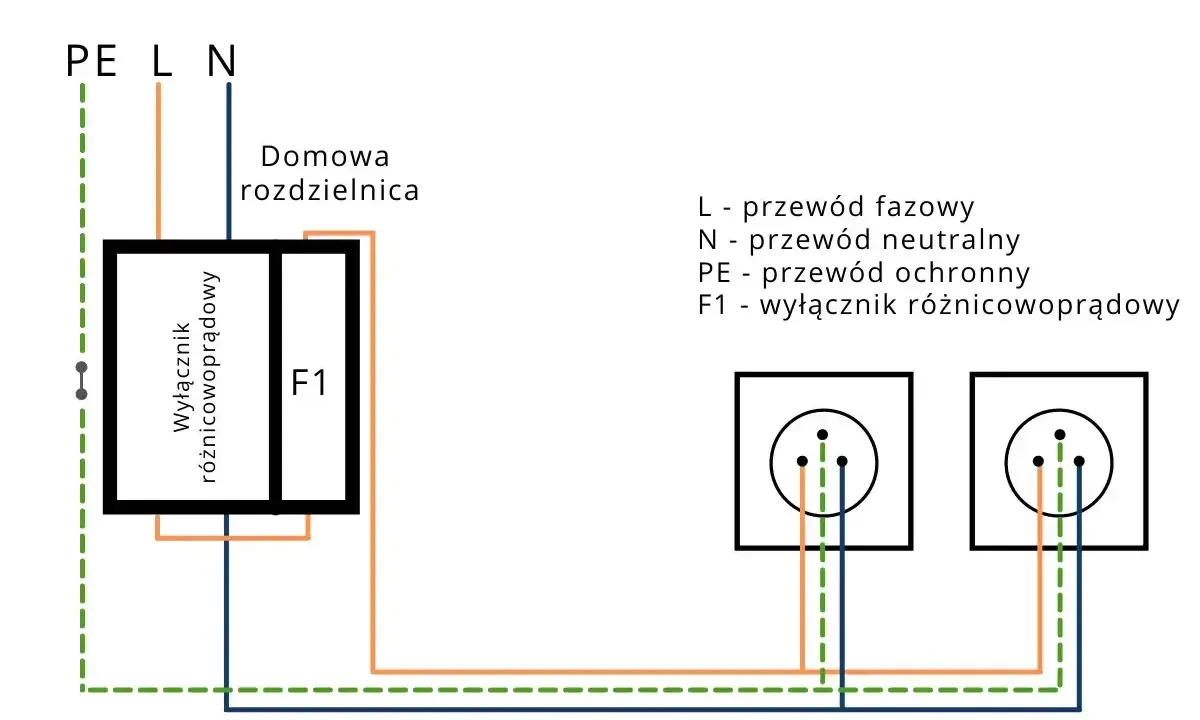

W domu najczęściej trafisz na symbol wyłącznika głównego, rozłącznika izolacyjnego albo aparatu bezpiecznikowego w rozdzielnicy. Przy płycie indukcyjnej, piekarniku czy pompie ciepła taki zapis bywa szczególnie ważny, bo mówi, czy urządzenie można bezpiecznie odłączyć do serwisu, czy tylko wyłączyć w trybie roboczym.
| Miejsce | Co zwykle tam widzę | Dlaczego to ważne |
|---|---|---|
| Rozdzielnica domowa | Wyłącznik główny, rozłącznik albo aparat bezpiecznikowy | Szybkie i bezpieczne odcięcie zasilania całego mieszkania lub wybranej sekcji |
| Obwód płyty indukcyjnej | Rozłącznik 3P lub 4P | Ważne przy montażu, przeglądzie i serwisie, bo chodzi o pełne odłączenie zasilania |
| Szafa sterownicza | Rozłącznik z blokadą, styki pomocnicze, czasem napęd zdalny | Bezpieczeństwo obsługi i poprawna sygnalizacja stanu aparatu |
| Dokumentacja AGD | Uproszczony symbol łączenia lub izolacji | Pomaga ustalić, czy dany element służy użytkownikowi, czy tylko serwisowi |
To ma znaczenie nie tylko techniczne, ale też praktyczne: przy odbiorze instalacji albo sporze o naprawę ważne jest, czy dokumentacja rzeczywiście pokazuje aparat zdolny do izolacji, czy tylko zwykły łącznik. Właśnie dlatego warto umieć czytać taki symbol nie intuicyjnie, lecz dokładnie. A najczęściej mylą nas w tym dość powtarzalne błędy.
Najczęstsze błędy przy odczycie symboli
- Mylenie rozłącznika z wyłącznikiem nadprądowym - oba elementy mogą odcinać obwód, ale tylko wyłącznik jest projektowany do ochrony przed przeciążeniem lub zwarciem.
- Traktowanie odłącznika jak zwykłego przełącznika - to częsty skrót myślowy, który kończy się błędnym doborem aparatu do pracy pod obciążeniem.
- Pomijanie liczby biegunów - 2P, 3P i 4P nie są kosmetycznym dodatkiem, tylko informacją o tym, co naprawdę zostanie odłączone.
- Czytanie symbolu bez legendy - ten sam rysunek w różnych dokumentacjach może być opisany inaczej, jeśli inny jest poziom szczegółowości schematu.
- Niedostrzeganie dopisków o bezpieczniku lub stykach pomocniczych - to one często przesądzają, czy masz do czynienia z prostym łącznikiem, czy z aparatem o szerszej funkcji.
Jeśli widzę któryś z tych błędów, od razu wracam do opisu technicznego urządzenia. Sam symbol jest ważny, ale nie wolno mu przypisywać więcej, niż faktycznie wynika z całego rysunku. To prowadzi do prostego, skutecznego sposobu czytania schematu bez zgadywania.
Jak czytać schemat bez zgadywania
- Najpierw sprawdzam oznaczenie aparatu i nazwę pola w legendzie schematu.
- Potem patrzę, czy symbol pokazuje zwykłe łączenie, czy też funkcję izolacyjną.
- Następnie odczytuję liczbę biegunów i sprawdzam, czy dotyczy również przewodu neutralnego.
- Szukałambym dopisków o bezpieczniku, wyzwalaczu, stykach pomocniczych albo blokadzie mechanicznej.
- Na końcu porównuję rysunek z kartą katalogową urządzenia albo z dokumentacją producenta.
W schematach skróconych nie wszystko jest pokazane w pełnej formie, więc warto zakładać, że pojedynczy symbol może być tylko częścią większej informacji. Jeżeli nie widzę pełnego opisu, nie zgaduję funkcji aparatu na podstawie samego kształtu. To rozsądne podejście szczególnie wtedy, gdy od tego zależy bezpieczeństwo pracy przy instalacji. Zostaje jeszcze jedna rzecz: co sprawdzam, zanim uznam taki symbol za naprawdę odczytany poprawnie.
Na co spojrzeć, zanim uznasz symbol za odczytany
Jeśli mam przed sobą schemat instalacji domowej albo urządzenia AGD, zawsze sprawdzam jeszcze trzy rzeczy: napięcie znamionowe, prąd znamionowy i przeznaczenie aparatu. Dla wyłącznika ważna jest też zdolność łączeniowa, a dla odłącznika przede wszystkim to, czy rzeczywiście zapewnia bezpieczną przerwę izolacyjną.
- Parametry znamionowe - bez nich sam symbol nie mówi, do jakiego obwodu aparat jest przeznaczony.
- Przeznaczenie aparatu - inne wymagania ma element do serwisu, a inne aparat do codziennej eksploatacji.
- Opis całego układu - w rozdzielnicy, maszynie i AGD ten sam znak może pełnić inną funkcję praktyczną.
Jeżeli schemat dotyczy urządzenia w domu, ja zawsze sprawdzam jeszcze opis producenta i oznaczenie zacisków. To zwykle wystarcza, by odróżnić aparat od ochrony, a zwykły łącznik od elementu, który rzeczywiście zapewnia bezpieczne odłączenie zasilania.
