Temat wydaje się prosty, ale w praktyce oznaczenie napięcia bywa zapisywane na kilka różnych sposobów, a od tego zależy, czy sprzęt działa poprawnie i bezpiecznie. W jednym miejscu zobaczysz literę U, w innym V, a na zasilaczu jeszcze AC, DC albo zapis typu 100-240 V~. Poniżej rozkładam to na czytelne elementy: symbol, jednostkę, rodzaj zasilania i najczęstsze pułapki przy odczycie.
Najważniejsze różnice w jednym miejscu
- U oznacza napięcie jako wielkość fizyczną, a V to jego jednostka, czyli wolt.
- Znak ~ albo skrót AC oznacza napięcie przemienne, a ⎓ lub DC napięcie stałe.
- W polskim gniazdku najczęściej spotkasz 230 V~ 50 Hz, ale napięcie w sieci nie jest idealnie stałe.
- Na tabliczkach znamionowych trzeba czytać nie tylko liczbę, lecz także rodzaj zasilania i czasem częstotliwość.
- Przy pomiarze multimetrem najważniejsze są: właściwy tryb, właściwe gniazdo i podłączenie równoległe.
Co oznacza litera U i dlaczego nie jest tym samym co V
Ja zwykle rozdzielam trzy rzeczy: symbol wielkości, jednostkę i samą wartość liczbową. W szkolnych materiałach ZPE ten podział jest pokazany bardzo konsekwentnie: U opisuje napięcie jako wielkość, a V jest jednostką, czyli woltą. Gdy więc widzisz zapis 230 V, czytasz go jako „napięcie wynosi 230 woltów”, a nie jako osobny symbol.

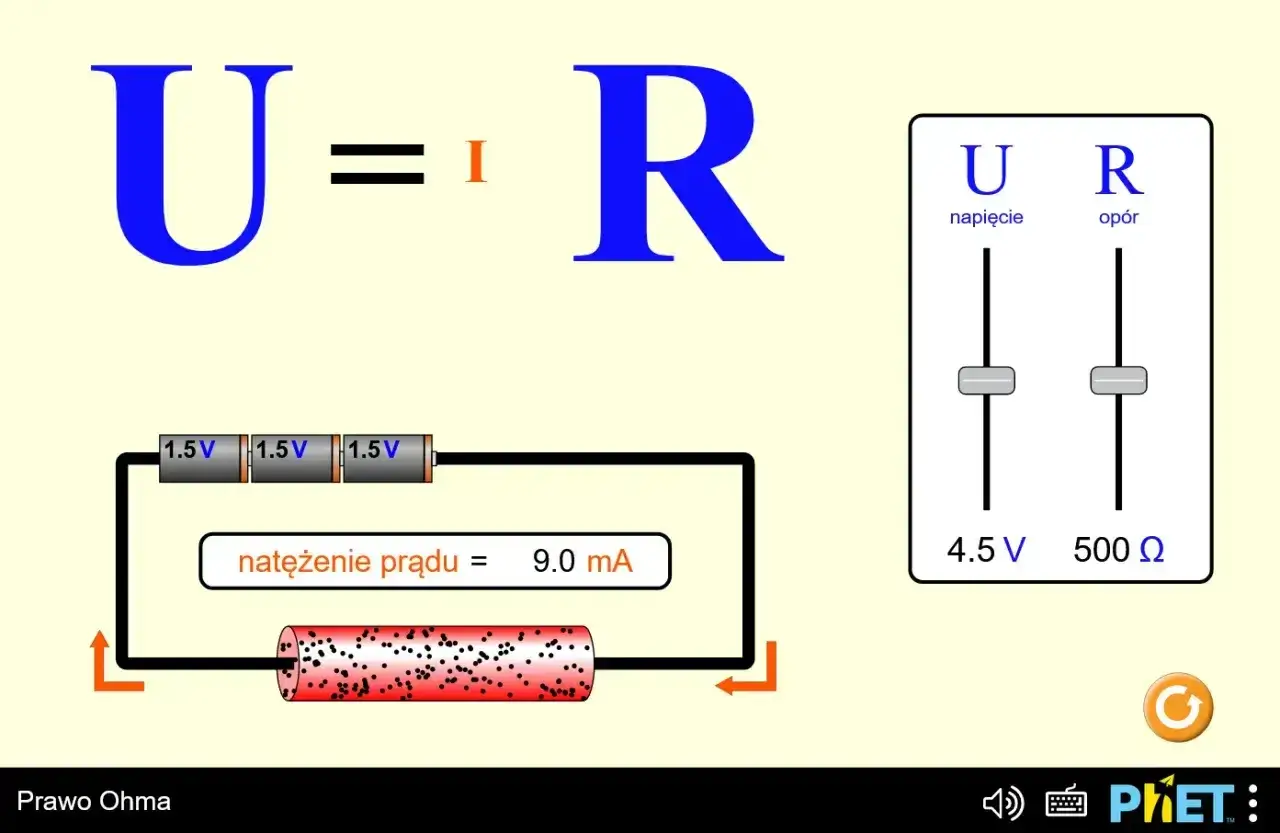

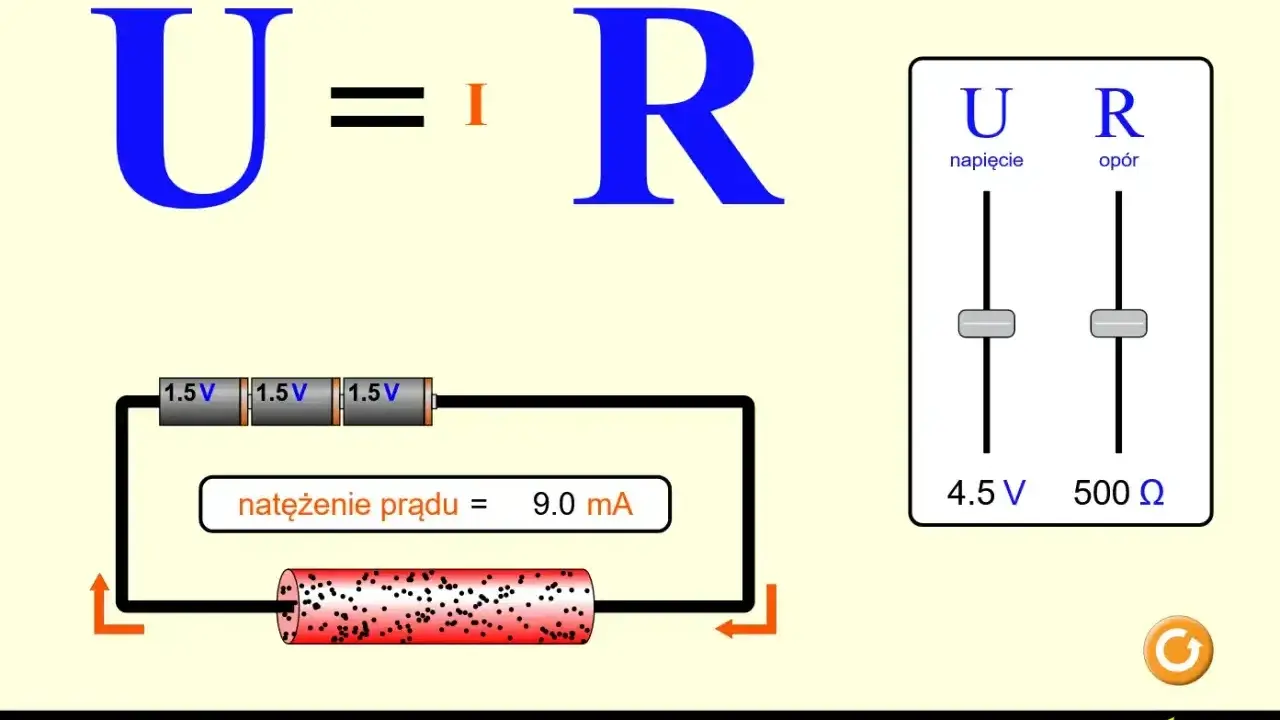

Najprościej mówiąc, napięcie to różnica potencjałów między dwoma punktami obwodu. Jeśli chcesz je zapisać bardziej technicznie, często spotkasz wzór U = I · R z prawa Ohma albo definicję U = W / q, gdzie chodzi o pracę wykonaną na jednostkowym ładunku. To ważne, bo od razu widać, że napięcie nie jest „ilością prądu”, tylko zupełnie inną wielkością.
| Zapis | Co oznacza | Gdzie spotkasz |
|---|---|---|
| U | Symbol napięcia jako wielkości fizycznej | Wzory, schematy, opisy obwodów |
| V | Symbol jednostki, czyli wolta | Tabliczki znamionowe, mierniki, opisy zasilaczy |
| UAB | Napięcie między punktami A i B | Obliczenia i schematy elektryczne |
| Un | Napięcie nominalne | Instalacje, sieć energetyczna, urządzenia |
W praktyce zapis z indeksami porządkuje sytuację: od razu wiadomo, między jakimi punktami liczysz napięcie albo o jaką wartość znamionową chodzi. To prowadzi nas do kolejnej rzeczy, czyli tego, jak odczytywać symbole spotykane na urządzeniach i schematach.
Jak czytać oznaczenia U, V, AC i DC na sprzęcie
Na obudowach sprzętów i w dokumentacji technicznej najczęściej pojawiają się dwa porządki naraz: symbol napięcia oraz informacja, czy chodzi o prąd przemienny, czy stały. To właśnie tutaj wiele osób myli literę z jednostką albo nie zauważa, że urządzenie pracuje tylko w jednym rodzaju zasilania.
| Zapis | Jak to czytam | Co to znaczy w praktyce |
|---|---|---|
| 230 V~ | 230 woltów prądu przemiennego | Typowe zasilanie sieciowe w Polsce |
| 12 V⎓ albo 12 V= | 12 woltów prądu stałego | Na przykład zasilacz, bateria, elektronika użytkowa |
| AC | Alternating current, czyli prąd przemienny | Gniazdko, sieć energetyczna, część urządzeń AGD |
| DC | Direct current, czyli prąd stały | Telefony, routery, powerbanki, układy elektroniczne |
| 50 Hz / 60 Hz | Częstotliwość napięcia przemiennego | Istotna przy sprzęcie z silnikiem lub importowanym z innych rynków |
Na schematach źródeł napięcia dłuższa kreska oznacza biegun dodatni, a krótsza biegun ujemny. Ten detal wygląda niepozornie, ale przy czytaniu rysunków i podłączaniu zasilania robi ogromną różnicę. Gdy już to rozumiesz, łatwiej przejść od symboli do realnych urządzeń, które masz w domu.
Gdzie spotkasz te oznaczenia w domu i elektronice
Najczęściej widzę je na tabliczkach znamionowych, ładowarkach, zasilaczach i przewodach. To właśnie tam zapis napięcia ma znaczenie praktyczne, bo od razu mówi, czy urządzenie można podłączyć do polskiego gniazdka, czy potrzebny jest dodatkowy zasilacz albo transformator.
| Przykład | Jak to odczytać | Dlaczego to ważne |
|---|---|---|
| 230 V~ 50 Hz | Sieć przemienna 230 woltów, 50 herców | Tak działa standardowe zasilanie domowe w Polsce |
| 100-240 V~ 50/60 Hz | Uniwersalny zakres wejściowy | Jedna ładowarka może działać w wielu krajach |
| 5 V⎓ | Pięć woltów prądu stałego | Typowe wyjście USB, powerbanków i drobnej elektroniki |
| 12 V⎓ lub 19 V⎓ | Napięcie stałe zasilacza | Spotykane w routerach, monitorach, laptopach i sprzęcie RTV |
| U0/U 450/750 V | Parametr izolacji przewodu | To nie napięcie zasilania, tylko dopuszczalne warunki pracy kabla |
Na kablach zapis U0/U bywa mylący, bo wygląda jak zwykła wartość napięcia. W rzeczywistości chodzi o oznaczenie izolacji: pierwsza liczba odnosi się do napięcia między żyłą a ziemią, druga do napięcia między żyłami. Jeśli kupujesz sprzęt z rynku amerykańskiego, pamiętaj też, że sama przejściówka wtyczki nie zmieni 120 V na 230 V, więc tu potrzebny jest już odpowiedni transformator albo zasilacz o szerokim zakresie wejściowym.
To dobry moment, żeby przejść od samego czytania etykiet do praktyki pomiarowej, bo tam najłatwiej o kosztowny błąd.
Jak sprawdzić napięcie multimetrem bez pomyłki
Jeśli mam podać jedną regułę, to brzmi ona tak: najpierw ustawiasz rodzaj pomiaru, dopiero potem dotykasz sondami punktów pomiarowych. Woltomierz albo multimetr mierzący napięcie podłącza się równolegle do obwodu, a nie szeregowo. To detal, który początkujący często pomijają, a on decyduje o poprawnym odczycie.
- Sprawdź, czy mierzysz AC czy DC.
- Wepnij czarną sondę do gniazda COM, a czerwoną do gniazda oznaczonego V.
- Ustaw pokrętło na V~ dla napięcia przemiennego albo V⎓ dla stałego.
- Jeśli miernik nie ma automatycznego zakresu, wybierz zakres wyższy niż spodziewana wartość.
- Przyłóż sondy do dwóch punktów obwodu i odczytaj wynik bez poruszania przewodami.
Najważniejsze ostrzeżenie jest bardzo proste: nie mierz napięcia w trybie pomiaru prądu lub oporu. To najkrótsza droga do uszkodzenia bezpiecznika w mierniku, a czasem także do porażenia lub zwarcia. W przypadku instalacji sieciowej dobrze działa zasada ograniczonego zaufania: jeśli nie masz pewności, co mierzysz, lepiej zatrzymać się na etapie identyfikacji oznaczeń niż ryzykować. Właśnie dlatego tak ważne jest rozpoznanie typowych błędów.
Najczęstsze błędy przy odczycie oznaczeń napięcia
Tu najczęściej powtarzają się te same potknięcia, i każde z nich da się wyłapać od razu, jeśli wiesz, czego szukać.
- Mylenie U z V - U jest symbolem napięcia, a V jego jednostką. To nie są zamienne oznaczenia.
- Ignorowanie AC i DC - urządzenie na prąd stały nie powinno być podłączane do napięcia przemiennego tylko dlatego, że „ma podobną liczbę voltów”.
- Traktowanie 230 V jak wartości idealnie stałej - w sieci liczy się wartość znamionowa, a rzeczywiste napięcie może się wahać.
- Pomijanie częstotliwości - 50 Hz i 60 Hz ma znaczenie, zwłaszcza przy sprzęcie z rynku zagranicznego i niektórych silnikach.
- Odczytywanie napięcia wyjściowego zamiast wejściowego - na zasilaczu input i output to dwie różne informacje i trzeba czytać je osobno.
- Mylenie napięcia z natężeniem - zapis 12 V⎓ 2 A oznacza dwa różne parametry, nie jedną liczbę „mocy”.
W Polsce w praktyce domowej najczęściej spotkasz 230 V AC, a Tauron Dystrybucja przypomina, że dla takiej sieci dopuszczalny zakres to 207-253 V. To ważne, bo czasem użytkownik widzi na mierniku 238 V i od razu zakłada awarię, a to może być po prostu normalna praca sieci w dopuszczalnych granicach. Z takim kontekstem łatwiej już świadomie czytać tabliczki znamionowe przy zakupie sprzętu.
Co zapamiętać, gdy czytasz tabliczkę znamionową albo kupujesz sprzęt
Gdy patrzę na tabliczkę znamionową, zawsze sprawdzam trzy rzeczy w tej samej kolejności: napięcie, rodzaj zasilania i częstotliwość. To wystarcza, żeby uniknąć większości pomyłek przy zakupie ładowarki, zasilacza do laptopa, routera czy drobnego AGD. Jeśli urządzenie ma zakres 100-240 V~ 50/60 Hz, zwykle znaczy to, że producent przewidział pracę na wielu rynkach. Jeśli widzisz tylko 110 V, nie zakładaj, że polskie gniazdko będzie dla niego bezpieczne.
Jest jeszcze jedna praktyczna rzecz: przy zakupie sprzętu importowanego nie wystarczy sprawdzić samego napięcia. Czasem wtyczka pasuje po adapterze, ale zasilanie już nie. Czasem napięcie się zgadza, ale częstotliwość albo typ zasilacza nie. Dlatego najbezpieczniejszy nawyk jest prosty: najpierw czytam zapis napięcia, potem weryfikuję AC albo DC, a na końcu sprawdzam Hz i ewentualny zakres wejściowy. To naprawdę oszczędza czas, pieniądze i nerwy.
Jeśli chcesz zapamiętać tylko jeden skrót myślowy, niech będzie taki: U mówi o napięciu, V o jego jednostce, AC/DC o rodzaju zasilania, a Hz o częstotliwości. Kiedy te cztery elementy czytasz razem, większość oznaczeń przestaje być zagadką, a sprzęt i instalacja stają się po prostu bardziej przewidywalne.
