Przewód 0,5 mm² kojarzy się z elektroniką, sterowaniem i lekkimi obciążeniami, ale sam przekrój nie wystarcza, żeby bezpiecznie dobrać prąd. Liczą się jeszcze materiał żyły, typ izolacji, temperatura otoczenia, sposób ułożenia i długość trasy, a każdy z tych czynników może przesunąć granicę o kilka amperów. W tym tekście pokazuję, jaki prąd taki przewód zwykle znosi, kiedy trzeba zejść z obciążeniem niżej i jak ocenić, czy nada się do konkretnego urządzenia albo obwodu.
Najważniejsze liczby, zanim zaczniesz liczyć dalej
- Dla miedzianego przewodu 0,5 mm² bez dokumentacji producenta przyjmuję konserwatywnie około 3 A prądu ciągłego.
- W lepiej chłodzonych, specjalnych przewodach katalogowe wartości mogą być wyższe, czasem rzędu 9-12 A, ale to nie jest reguła dla każdego kabla.
- Temperatura i wiązkowanie potrafią obniżyć obciążalność bardziej niż sam przekrój sugeruje.
- Przy 12 V nawet niewielki spadek napięcia szybko robi się problemem, więc długość przewodu ma duże znaczenie.
- Do stałego zasilania typowych odbiorników 230 V w domu 0,5 mm² zwykle jest zbyt małym przekrojem.
Ile prądu zniesie przewód 0,5 mm² w praktyce
Najkrótsza odpowiedź brzmi: nie ma jednej uniwersalnej wartości. W praktyce, jeśli mam do czynienia z klasycznym miedzianym przewodem 0,5 mm² i nie mam jeszcze karty katalogowej, traktuję 3 A jako bezpieczny punkt odniesienia dla pracy ciągłej.
| Typowy przypadek | Orientacyjny prąd ciągły | Co to oznacza |
|---|---|---|
| Zwykły przewód wielożyłowy w elektronice | 2-3 A | Dobry punkt wyjścia, gdy nie masz pewnych danych producenta. |
| Przewód sprzętowy z dobrą wentylacją | 3-5 A | Możliwe, jeśli kabel nie leży w ciasnej wiązce i nie pracuje w cieple. |
| Przewód specjalny, pojedyncza żyła, swobodny przepływ powietrza | 9-12 A | To już wynik z konkretnej konstrukcji i konkretnego sposobu ułożenia, nie zasada ogólna. |
| Grzałki, czajniki, farelki, długie obwody zasilające | Nie polecam | Tu 0,5 mm² jest zwykle za małe albo zostawia zbyt mały zapas bezpieczeństwa. |
Takie rozstrzały nie są błędem. Ten sam przekrój może pracować inaczej w cienkim przewodzie sterowniczym, inaczej w kablu wielożyłowym, a jeszcze inaczej w pojedynczej żyle ułożonej swobodnie w powietrzu. Dlatego przy doborze nie wystarczy pytanie o przekrój, trzeba też wiedzieć, jaki to dokładnie przewód i gdzie będzie pracował.
Od czego zależy, czy ten przekrój wystarczy

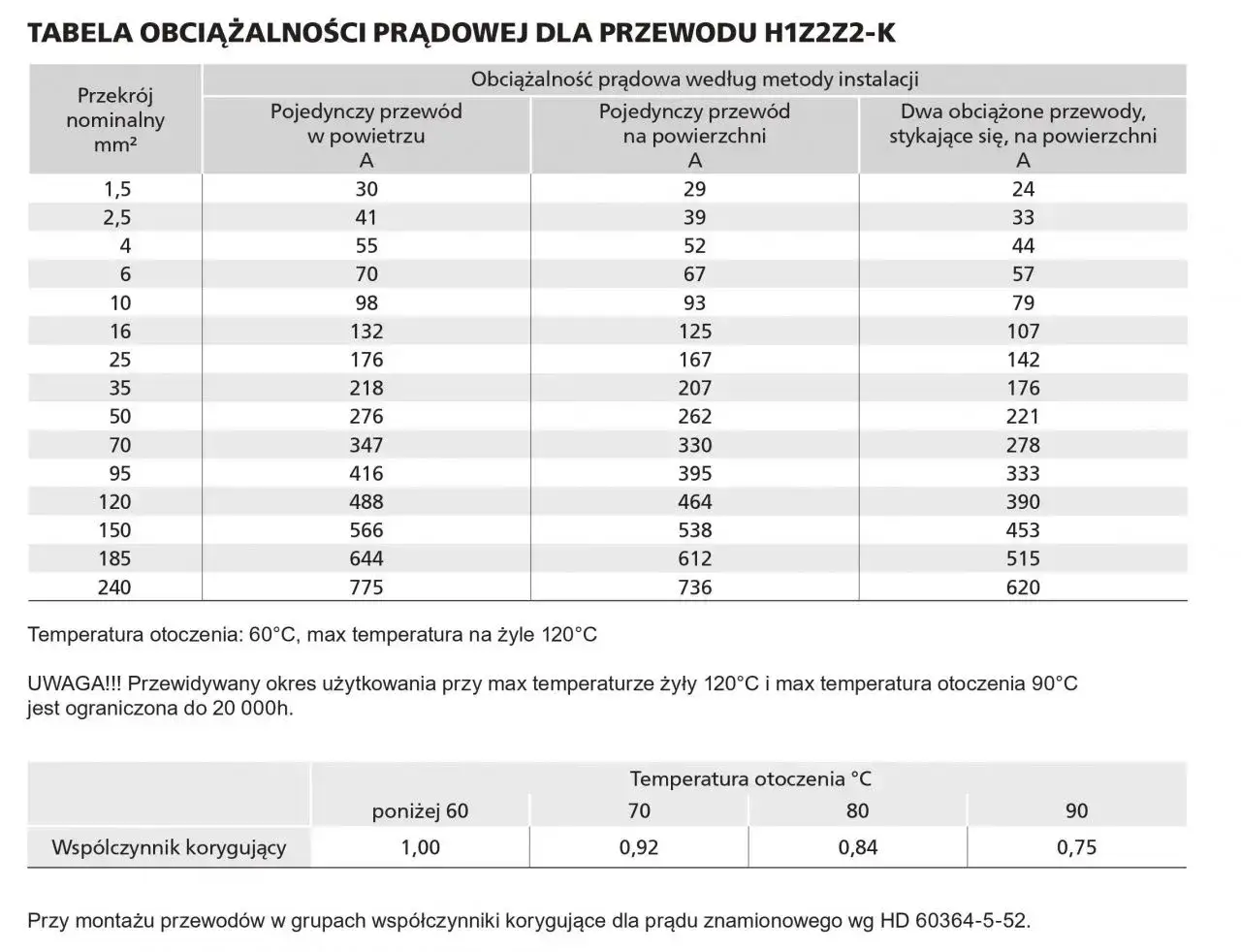

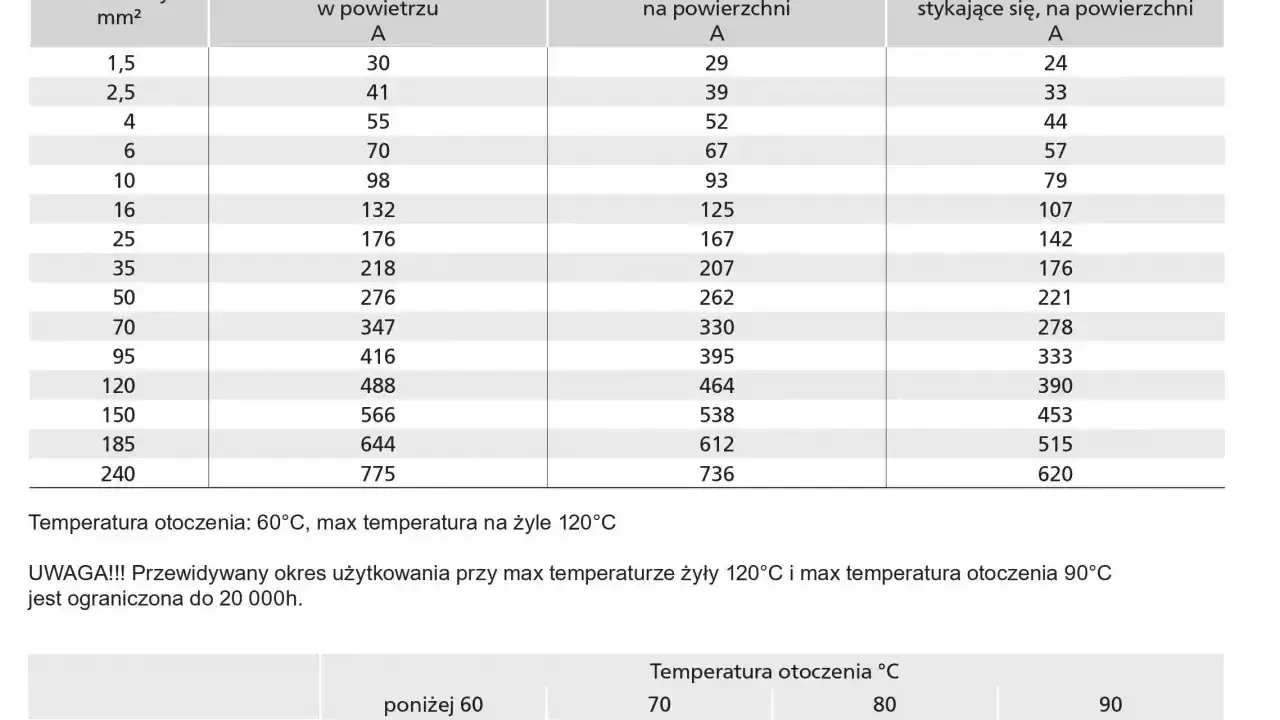

Obciążalność prądowa to po prostu prąd, który przewód może prowadzić długo bez przekroczenia dopuszczalnej temperatury żyły. W tabelach katalogowych wartości najczęściej odnoszą się do określonych warunków odniesienia, zwykle 30°C otoczenia, więc w realnej instalacji trzeba je skorygować.
Materiał i budowa żyły
Miedź jest standardem i to do niej odnoszę większość praktycznych ocen. Aluminiowy przewód o 0,5 mm² to w praktyce rzadkość i nie jest dobrym punktem odniesienia dla typowych zastosowań domowych czy elektronicznych. Znaczenie ma też klasa elastyczności: miękka, wielodrutowa żyła zachowuje się trochę inaczej niż sztywniejszy przewód instalacyjny.
Izolacja i temperatura
Izolacja PVC, guma, TPE czy mieszanki odporne na temperaturę nie pracują tak samo. Dla 30°C dostajesz wartość bazową, ale już przy 40°C współczynnik może spaść do 0,87, przy 50°C do 0,71, a przy 60°C do 0,50. To oznacza, że przewód, który w chłodnym miejscu radzi sobie dobrze, w pobliżu grzałki albo w zamkniętej obudowie może wymagać wyraźnego odciążenia.
| Temperatura otoczenia | Współczynnik względem wartości bazowej |
|---|---|
| 30°C | 1,00 |
| 40°C | 0,87 |
| 50°C | 0,71 |
| 60°C | 0,50 |
Jeśli kilka kabli leży w wiązce, ciepło nie ma gdzie uciec. Dla grupy podobnych obwodów współczynnik korekcyjny potrafi spaść do 0,80 przy dwóch przewodach, 0,70 przy trzech i 0,48 przy dziesięciu. W praktyce to oznacza, że przewód, który „na biurku” wygląda na wystarczający, w zwartej wiązce może już pracować za gorąco.
Przeczytaj również: Kolory kabli we wtyczce - jak czytać L, N i PE?
Długość trasy
Przy niskich napięciach długość bywa ważniejsza niż sam prąd. Miedziany przewód 0,5 mm² ma opór rzędu 36 Ω/km, więc przy 10 m całkowitej długości toru prądowego daje to około 0,36 Ω. Przy 2 A spadek napięcia wyniesie około 0,72 V, a przy 5 A już 1,8 V. W instalacji 12 V to ogromna różnica.
To właśnie dlatego przy taśmach LED, wentylatorach i zasilaniu drobnej elektroniki długość przewodu potrafi zrobić większą różnicę niż sama tabliczka znamionowa urządzenia. Im niższe napięcie, tym bardziej trzeba myśleć o spadku napięcia, a nie tylko o nagrzewaniu.
Jak sam policzyć, czy przewód jest bezpieczny
Ja zwykle zaczynam od dwóch prostych liczb: mocy odbiornika i napięcia zasilania. Z tego od razu dostaję prąd według wzoru I = P / U. Przykładowo taśma LED 24 W przy 12 V pobiera 2 A, a urządzenie 60 W przy 12 V już 5 A.
- Sprawdź prąd na tabliczce znamionowej albo w dokumentacji urządzenia.
- Jeśli masz moc, policz prąd ze wzoru I = P / U.
- Dodaj zapas, najlepiej co najmniej 20-30 procent.
- Oceń długość przewodu i spadek napięcia, zwłaszcza przy 12 V i 24 V.
- Sprawdź temperaturę otoczenia oraz to, czy kabel nie pracuje w wiązce.
| Przykład | Napięcie | Moc | Prąd | Ocena dla 0,5 mm² |
|---|---|---|---|---|
| Taśma LED | 12 V | 24 W | 2 A | Zwykle tak, jeśli odcinek nie jest długi. |
| Router lub zasilacz małej elektroniki | 12 V | 18 W | 1,5 A | Tak, to zwykle bezpieczny zakres. |
| Wentylator lub mały silnik | 12 V | 6 W | 0,5 A | Tak, ale trzeba uwzględnić prąd rozruchowy. |
| Dłuższe zasilanie LED | 12 V | 60 W | 5 A | Granicznie, szczególnie przy długiej trasie. |
| Czajnik lub grzałka | 230 V | 2000 W | 8,7 A | Zwykle nie, to zbyt wymagające obciążenie dla tak cienkiego przewodu. |
Ważna rzecz: bezpiecznik nie ma poprawiać złego doboru przekroju. Ma chronić przewód i instalację, więc jeśli zabezpieczenie jest wyższe niż bezpieczna obciążalność żyły, to problem zostaje. W urządzeniach z silnikiem, przetwornicą albo grzałką dochodzi jeszcze prąd rozruchowy i wtedy margines powinien być większy niż w statycznym obwodzie LED.
Gdzie 0,5 mm² sprawdza się dobrze, a gdzie nie
W praktyce widzę dwa zupełnie różne światy. W pierwszym 0,5 mm² działa bardzo dobrze, bo prowadzi małe prądy, jest krótki i ma spory zapas. W drugim ten sam przekrój kończy się przegrzaniem, spadkiem napięcia albo zbyt dużą zależnością od temperatury.
| Zastosowanie | Ocena | Dlaczego to ma sens albo nie ma |
|---|---|---|
| Czujniki, sygnały, linie sterujące | Tak | Prądy są małe, a przewód zwykle pracuje w stabilnych warunkach. |
| Taśmy LED, drobna elektronika, małe wentylatory | Zwykle tak | Tu 0,5 mm² bywa wystarczające, o ile długość i prąd są rozsądne. |
| Wewnętrzne okablowanie urządzeń AGD | Czasem tak | To zależy od dokumentacji producenta, temperatury wewnątrz obudowy i trasy prowadzenia. |
| Przedłużacz, gniazdo, grzałka, czajnik, żelazko, farelka | Nie | Za mały zapas bezpieczeństwa i zbyt duże ryzyko przegrzewania. |
| Długie zasilanie 12 V przy kilku amperach | Raczej nie | Problemem staje się nie tylko grzanie, ale też spadek napięcia na końcu trasy. |
W sprzęcie domowym i AGD szczególnie zwracam uwagę na miejsca, gdzie przewód przechodzi blisko silnika, transformatora albo grzałki. Tam margines szybko topnieje. Jeśli projekt zakłada pracę ciągłą, lepiej wybrać większy przekrój niż liczyć na to, że „jakoś wytrzyma”.
Najczęstsze błędy przy doborze cienkiego przewodu
- Zakładanie, że 0,5 mm² zawsze oznacza 5 A albo 10 A. To po prostu nieprawda, bo wszystko zależy od konstrukcji i chłodzenia.
- Patrzenie tylko na bezpiecznik zamiast na sam przewód. Zabezpieczenie ma chronić kabel, a nie usprawiedliwiać jego przeciążanie.
- Ignorowanie temperatury otoczenia. Przy 50-60°C obciążalność spada bardzo mocno i trzeba to uwzględnić od razu.
- Pomijanie wiązek i kanałów kablowych. Kilka przewodów obok siebie grzeje się wyraźnie mocniej niż jeden przewód w powietrzu.
- Nieprzeliczenie spadku napięcia przy 12 V i 24 V. To jeden z najczęstszych powodów, dla których urządzenie działa niestabilnie mimo „niby dobrego” przekroju.
- Zapominanie o prądzie rozruchowym silników i przetwornic. Chwilowy pik potrafi przekroczyć to, co przewód znosi w pracy ciągłej.
Jeśli mam wskazać jeden błąd, który robi największą różnicę, to jest nim dobór przewodu wyłącznie „pod ampery z tabelki”, bez sprawdzenia temperatury i długości. Przy 0,5 mm² to szczególnie zdradliwe, bo margines bezpieczeństwa bywa bardzo mały, a problem widać dopiero po nagrzaniu albo po spadku napięcia na końcu obwodu.
Dwa parametry, które częściej decydują niż sam przekrój
Gdybym miał zostawić jedną praktyczną zasadę, to tę: przy 0,5 mm² najpierw sprawdzam temperaturę otoczenia i długość przewodu, dopiero potem patrzę na samą liczbę amperów. W elektronice taki przekrój bywa zupełnie wystarczający, ale tylko wtedy, gdy obciążenie jest umiarkowane i kabel ma gdzie oddać ciepło.
Jeśli nie masz pewności, wybierz większy przekrój albo rozdziel obciążenie na kilka torów. To zwykle kosztuje mniej niż późniejsze szukanie przyczyny grzania, spadków napięcia czy uszkodzonej izolacji, a przy urządzeniach domowych i AGD daje po prostu większy margines bezpieczeństwa.
