W elektryce jeden znak potrafi oszczędzić sporo domysłów. Jeśli czytam schemat zasilacza, płytki urządzenia AGD albo prosty rysunek z instrukcji, najpierw sprawdzam, czy chodzi o wartość rezystancji, sam element, czy tylko o jednostkę w omach. Właśnie tu przydaje się zrozumienie, jak wygląda symbol oporu elektrycznego i kiedy oznacza on element, a kiedy tylko wielkość fizyczną. W tym tekście rozkładam to na proste przykłady, pokazuję najczęstsze odmiany zapisu i wyjaśniam błędy, które naprawdę pojawiają się przy czytaniu schematów.
Najważniejsze informacje w skrócie
- R oznacza rezystancję, a Ω to jej jednostka, czyli om.
- Na schematach ten sam element bywa rysowany jako prostokąt IEC albo zygzak ANSI/IEEE.
- Oznaczenie R1, R2, R3 mówi o kolejnych elementach w projekcie, a nie o ich wartości.
- Sam symbol nie mówi jeszcze nic o mocy, tolerancji ani przeznaczeniu elementu.
- W polskich i europejskich dokumentacjach najczęściej spotkasz zapis zgodny z IEC 60617.
Jak odczytać oznaczenie oporu na schemacie
Najprościej rzecz ujmując, w schemacie elektronicznym rozróżniam trzy warstwy: oznaczenie elementu, wartość w omach i symbol jednostki. To ważne, bo zapis R1 przy rezystorze mówi tylko, że to pierwszy taki element na schemacie, a dopiero 10 kΩ obok informuje, jaką ma rezystancję. Gdy widzę samo R w równaniu, myślę o wielkości fizycznej, a gdy widzę Ω, wiem, że chodzi o om.
| Zapis | Co oznacza | Jak to czytam w praktyce |
|---|---|---|
| R | Rezystancja jako wielkość fizyczna | R = 220 Ω oznacza opór równy 220 omów |
| Ω | Jednostka oporu | 4,7 kΩ to 4700 Ω |
| R1, R2, R3 | Oznaczenie kolejnych elementów na schemacie | R12 może być rezystorem przy wejściu zasilania |
| 10 kΩ | Konkretny parametr rezystora | Często spotykany w dzielnikach napięcia i układach pomiarowych |
W praktyce właśnie tutaj rodzi się większość nieporozumień: ktoś widzi „R7” i zakłada 7 Ω, chociaż to zwykle tylko siódmy rezystor w zestawieniu elementów. Kiedy rozdzielam oznaczenie, wartość i jednostkę, cały schemat staje się dużo czytelniejszy. To dobry moment, żeby przejść do samego wyglądu symbolu na rysunku.

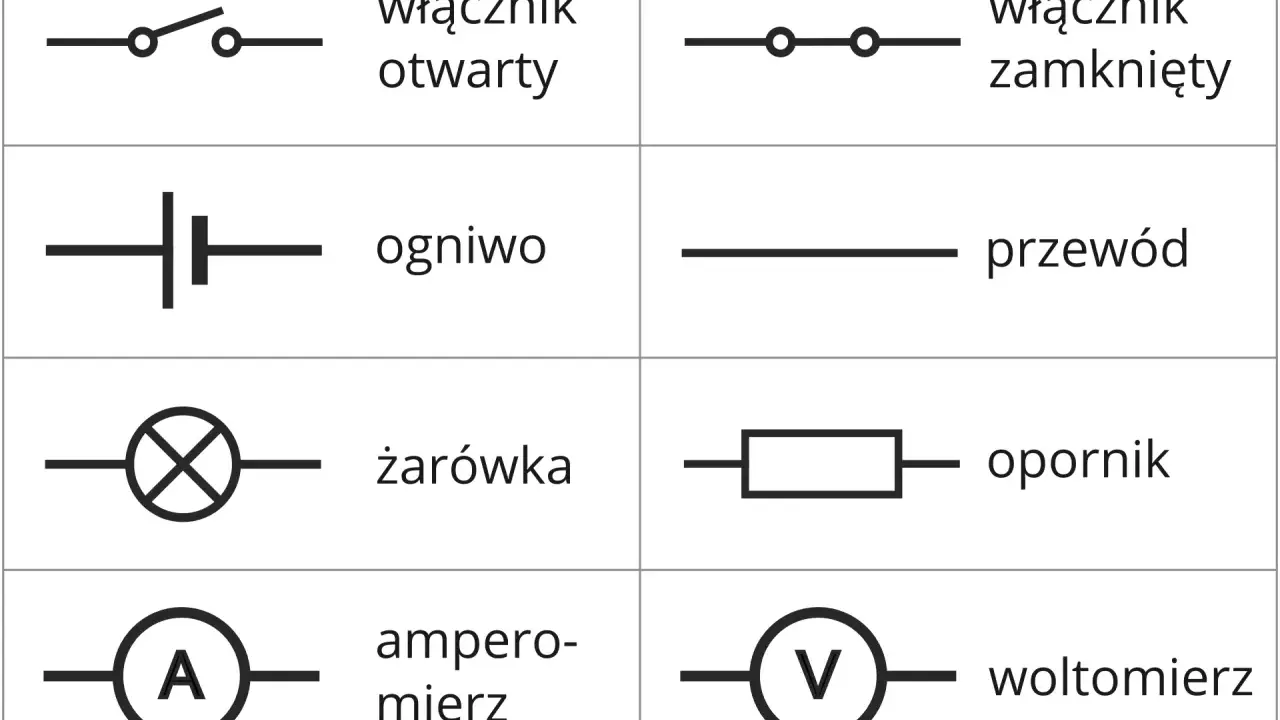

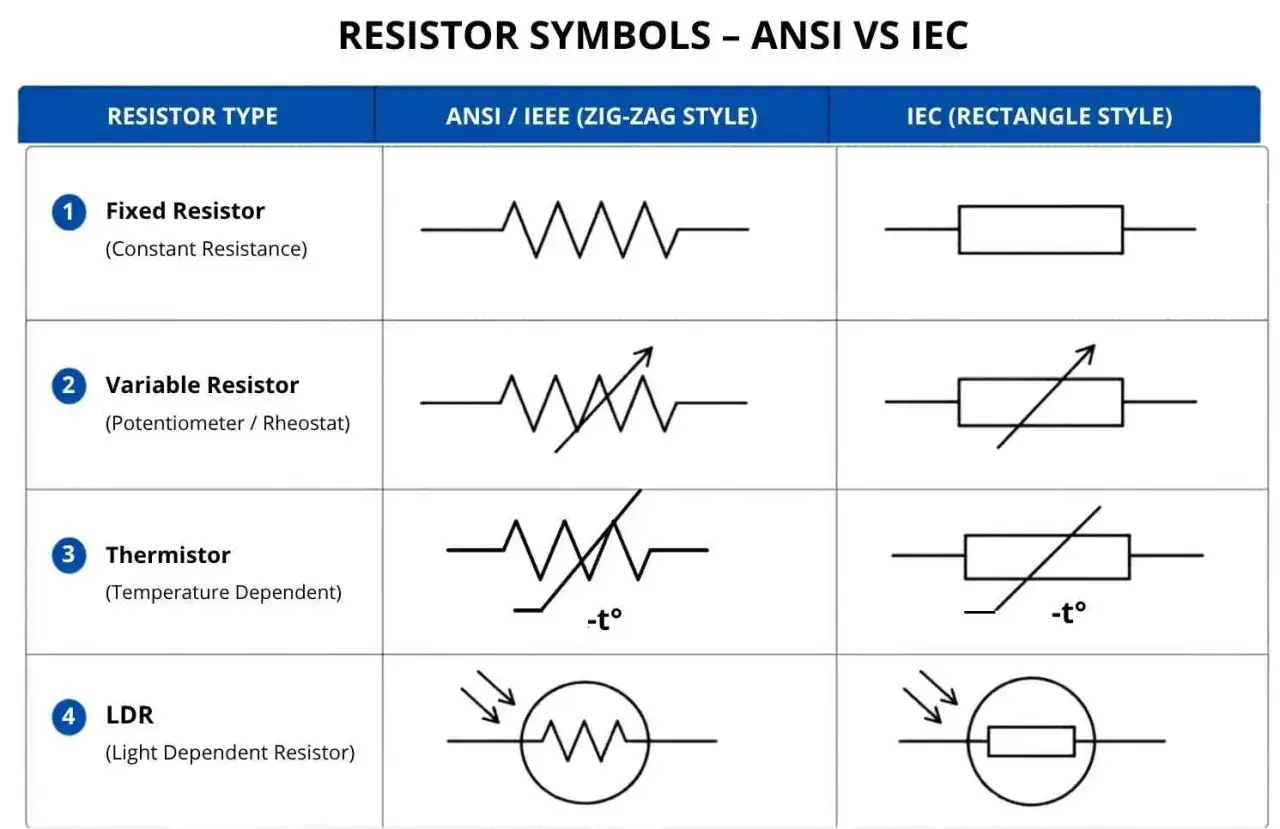

Dlaczego ten sam rezystor ma dwa popularne symbole
Na pierwszy rzut oka symbol rezystora może wyglądać różnie, ale znaczenie pozostaje to samo. W schematach zgodnych z IEC 60617 spotykam prostokąt, a w starszych albo amerykańskich zapisach zygzak. Ja traktuję to jak dwa dialekty tego samego języka: inna kreska, ta sama funkcja. Problem zaczyna się dopiero wtedy, gdy ktoś uzna jeden wariant za „zły”, a to zwykle po prostu inny standard rysunku.
| Wariant | Jak wygląda | Gdzie spotyka się go najczęściej | Co warto zapamiętać |
|---|---|---|---|
| IEC | Prostokąt | Europa, Polska, nowoczesne biblioteki CAD | To najbezpieczniejszy zapis w dokumentacji technicznej używanej u nas |
| ANSI / IEEE | Zygzak | Starsze schematy i część materiałów z USA | Oznacza dokładnie ten sam element |
Jeżeli pracuję z dokumentacją urządzenia domowego, pierwsze co robię, to sprawdzam legendę albo styl biblioteki symboli. Dzięki temu nie mylę różnicy w zapisie z różnicą w działaniu. Sam wygląd nie wystarczy jednak do pełnego odczytu, bo trzeba jeszcze odróżnić symbol elementu od symboli innych wielkości i odmian rezystorów.
R, Ω i ρ nie znaczą tego samego
Tu najłatwiej o pomyłkę, bo podobne znaki mają różne role. R to rezystancja, Ω to om, czyli jednostka rezystancji, a ρ opisuje rezystywność materiału. Jeśli mierzę grzałkę, czujnik albo zwykły rezystor na płytce, interesuje mnie R; jeśli porównuję przewodniki z miedzi i niklu-chromu, znaczenie ma ρ; jeśli zapisuję wynik pomiaru, stawiam Ω.
- R - rezystancja, czyli wielkość mówiąca, jak silnie element ogranicza przepływ prądu.
- Ω - om, jednostka rezystancji; 1 Ω = 1 V/A.
- ρ - rezystywność, czyli cecha materiału, a nie gotowego elementu.
- Z - impedancja, używana w obwodach zmiennoprądowych, gdy sam opór to za mało.
W praktyce serwisowej to nie jest akademicki detal. Gdy patrzę na układ w czajniku, zasilaczu albo moduł sterujący w pralce, odróżnienie R od ρ i Z mówi mi, czy szukam problemu w samym elemencie, w materiale, czy w całej gałęzi obwodu. Kiedy to rozdzielam, łatwiej mi przejść do bardziej praktycznych odmian symboli.
Jakie odmiany symbolu oporu spotkasz najczęściej
W schematach nie zawsze chodzi o zwykły, stały rezystor. Czasem symbol sugeruje możliwość regulacji, zależność od temperatury albo od światła. To właśnie te dodatki robią największą różnicę przy naprawach i interpretacji układów w sprzęcie domowym.
| Rodzaj elementu | Jak go rozpoznaję | Gdzie go spotykam | Co to oznacza w praktyce |
|---|---|---|---|
| Rezystor stały | Prosty symbol bez dodatkowych oznaczeń | Zasilacze, sterowniki, układy LED | Ma jedną, ustaloną wartość, np. 220 Ω, 1 kΩ albo 10 kΩ |
| Rezystor regulowany | Symbol z oznaczeniem regulacji lub ruchomego styku | Układy kalibracji i strojenia | Wartość można zmieniać w określonym zakresie |
| Potencjometr | Rezystor z suwakiem albo strzałką | Regulacja głośności, jasności, progu zadziałania | To nie tylko rezystor, ale też element sterujący dla użytkownika lub serwisanta |
| Termistor NTC lub PTC | Symbol z dodatkowym oznaczeniem temperatury | Czujniki temperatury, grzałki, sprzęt AGD | Rezystancja zmienia się wraz z temperaturą |
| Fotoresistor | Rezystor z oznaczeniem światła, zwykle strzałkami skierowanymi w stronę elementu | Czujniki zmierzchu, lampki automatyczne | Reaguje na natężenie światła, a nie tylko na prąd |
| Rezystor pomiarowy | Najczęściej zwykły symbol z opisem typu Rsense lub shunt | Zasilacze, baterie, kontrola prądu | Ma bardzo małą rezystancję i służy do pomiaru prądu |
W sprzęcie domowym najczęściej widzę rezystor stały w zasilaczach, termistor przy pomiarze temperatury i potencjometr przy regulacji. To ważne rozróżnienie, bo jeśli ktoś pomyli NTC z klasycznym opornikiem 10 kΩ, łatwo źle oceni działanie czujnika i szuka usterki nie tam, gdzie trzeba. Ten detal prowadzi wprost do najczęstszych błędów przy czytaniu schematów.
Najczęstsze błędy przy odczycie schematów
- Mylenie oznaczenia z wartością. R7 nie oznacza 7 Ω, tylko siódmy rezystor w dokumentacji.
- Traktowanie Ω jak litery R. Ω to om, a nie nazwa elementu.
- Ignorowanie mocy. Małe rezystory 0,125 W, 0,25 W i 0,5 W nie są automatycznie zamienne z elementami 1 W czy 2 W, jeśli układ mocno się grzeje.
- Pominięcie tolerancji. 1%, 5% i 10% mogą dać wyraźnie inny wynik w dzielniku napięcia albo układzie pomiarowym.
- Nieodróżnianie R od Z. W obwodach AC impedancja jest pojęciem szerszym niż zwykła rezystancja.
- Zakładanie, że każdy symbol działa tak samo. Strzałka, ukośna kreska albo dodatkowy znak zmieniają funkcję elementu, a nie tylko jego wygląd.
Przy naprawie czajnika, zasilacza czy modułu sterującego w AGD takie pomyłki potrafią kosztować najwięcej czasu. Sam symbol niewiele powie, jeśli nie sprawdzę, jaką temperaturę, prąd i obciążenie ma znieść dany element. Dlatego zawsze kończę odczyt schematu krótkim testem praktycznym.
Co sprawdzam, gdy rezystor trafia do zasilacza lub AGD
Jeżeli pracuję z dokumentacją sprzętu domowego, zaczynam od legendy, sprawdzam oznaczenia R1, R2 i wartości obok symboli, a potem dopiero patrzę na funkcję całego fragmentu układu. W praktyce to wystarcza, żeby odróżnić zwykły rezystor ograniczający prąd od elementu pomiarowego albo czujnika temperatury.
- Wartość - czy obok elementu jest 220 Ω, 4,7 kΩ, 100 kΩ albo inna konkretna liczba.
- Moc - czy producent przewidział 0,25 W, 0,5 W, 1 W czy większy zapas.
- Tolerancja - czy element ma 1%, 5% lub 10% dopuszczalnego odchylenia.
- Kontekst obwodu - czy pracuje jako ogranicznik prądu, dzielnik napięcia, czujnik temperatury czy rezystor pomiarowy.
- Standard zapisu - czy schemat jest oparty na IEC, czy na ANSI/IEEE, bo od tego zależy wygląd symbolu.
Jeżeli w dokumentacji widzę tylko sam znak bez opisu, traktuję go jako wskazówkę, a nie pełną odpowiedź. Dopiero po połączeniu symbolu, wartości i funkcji elementu można mówić, że schemat został odczytany poprawnie. I właśnie na tym polega praktyczna znajomość symboli: nie na zapamiętaniu kreski, ale na szybkim wyciąganiu wniosków z całego zapisu.
