żarówek to dobry punkt wyjścia do zrozumienia, dlaczego jedne układy świecą słabo, inne gaśnie cały komplet po jednej awarii, a jeszcze inne działają stabilnie mimo kilku odbiorników. W tym artykule pokazuję, jak taki obwód działa w praktyce, co dzieje się z prądem i napięciem oraz kiedy szereg ma sens, a kiedy lepiej od razu wybrać inne rozwiązanie. Dorzucam też prosty, bezpieczny eksperyment, który pozwala to zobaczyć bez zgadywania.
Najważniejsze wnioski o układzie szeregowym są prostsze, niż się wydaje
- W obwodzie szeregowym przez każdą żarówkę płynie ten sam prąd.
- Napięcie dzieli się między kolejne elementy, więc każda żarówka dostaje tylko część zasilania.
- Jeśli jedna żarówka się przepali, przerwany zostaje cały obwód.
- W instalacji domowej takie połączenie zwykle się nie sprawdza, bo jest mało wygodne i mniej odporne na awarie.
- Do nauki i krótkich testów szereg jest jednak bardzo dobry, bo od razu pokazuje prawa obwodów elektrycznych.

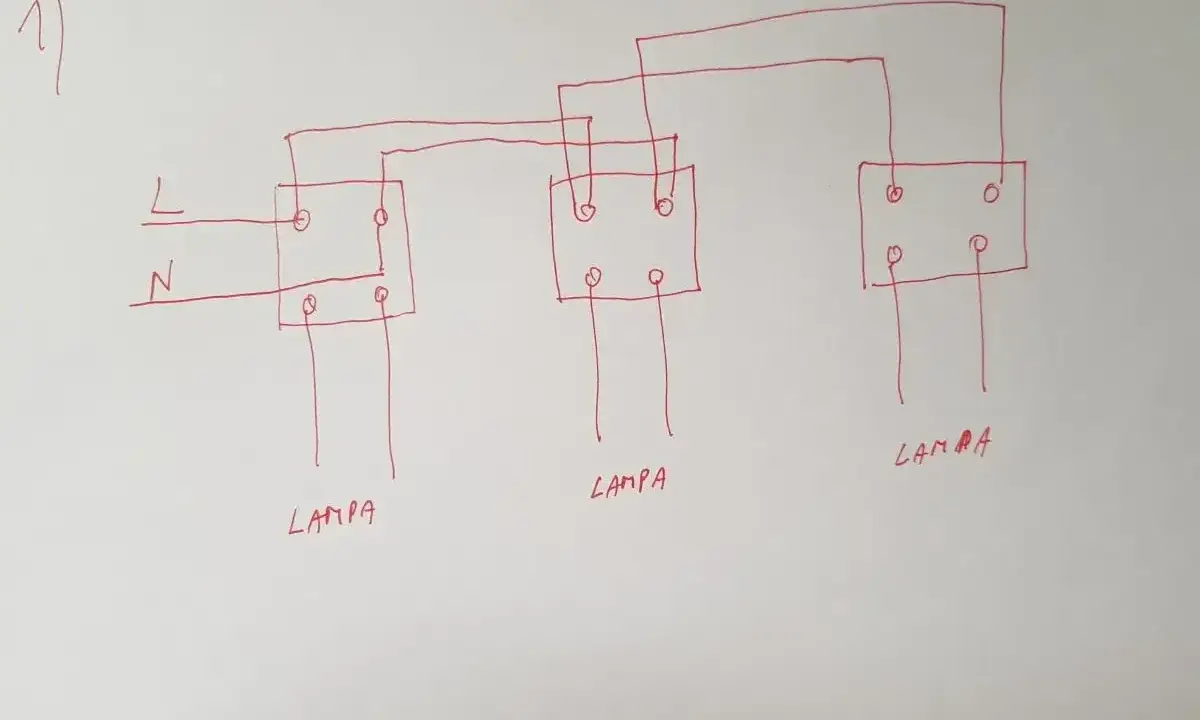

Jak taki obwód działa w praktyce
Ja tłumaczę to najprościej tak: w szeregu wszystkie elementy tworzą jedną drogę dla prądu. Nie ma rozgałęzień, więc elektrony nie „wybierają” innej trasy, tylko przechodzą kolejno przez pierwszą żarówkę, potem drugą, potem trzecią.
Prąd jest taki sam w każdym punkcie
To najważniejsza cecha takiego układu. Jeśli w obwodzie jest kilka żarówek połączonych jedna za drugą, natężenie prądu przez każdą z nich jest takie samo. Właśnie dlatego jedna słabsza lub bardziej oporna żarówka może wpływać na zachowanie całego szeregu.
Napięcie rozkłada się między żarówki
Zasilanie nie „wchodzi” do każdej żarówki osobno, tylko dzieli się między nie. W uproszczeniu można powiedzieć, że suma spadków napięcia na kolejnych elementach daje napięcie źródła. Dlatego przy dwóch identycznych żarówkach zasilanych tym samym napięciem każda dostaje mniej więcej połowę, a przy trzech jeszcze mniej.
Opór rośnie wraz z liczbą odbiorników
W układzie szeregowym opory się sumują, więc opór zastępczy jest większy niż opór pojedynczej żarówki. W praktyce oznacza to mniejszy prąd w całym obwodzie. Trzeba jednak pamiętać o jednym niuansie: żarówka włóknowa nie jest idealnym rezystorem, bo jej opór zmienia się z temperaturą. W szkolnym i domowym opisie wystarczy to zwykle traktować jako dobrą, ale nie laboratoryjnie idealną regułę.
Gdy już to widać, łatwiej zrozumieć, skąd bierze się jasność świecenia i dlaczego szereg zachowuje się inaczej niż najpopularniejsze połączenie w domu, czyli równoległe.
Dlaczego żarówki świecą słabiej albo tylko „na pół mocy”
Najczęstsze nieporozumienie jest takie: ktoś zakłada, że jeśli połączy dwie żarówki, to po prostu będą świecić „tak samo, tylko razem”. Tak działa to tylko wtedy, gdy źródło napięcia pasuje do całego zestawu. W praktyce liczy się nie sama liczba żarówek, ale to, czy napięcie zasilania zostało do nich dopasowane.
| Sytuacja | Co zwykle się dzieje | Wniosek praktyczny |
|---|---|---|
| Jedna żarówka podłączona do napięcia zgodnego z jej parametrami | Świeci normalnie | To punkt odniesienia do porównań |
| Dwie identyczne żarówki w szeregu przy tym samym napięciu, które wcześniej zasilało jedną | Każda dostaje mniej napięcia i świeci słabiej | Prąd w obwodzie maleje, więc spada też moc wydzielana w każdej żarówce |
| Dwie identyczne żarówki w szeregu przy napięciu dobranym do sumy ich parametrów | Mogą świecić prawidłowo | Szereg sam w sobie nie jest błędem, problemem bywa niedopasowanie zasilania |
To ważne rozróżnienie, bo wiele osób mylnie uważa, że każde połączenie szeregowe z definicji „gasi” żarówki. Nie zawsze. Jeśli układ został zaprojektowany właściwie, każda żarówka może pracować zgodnie ze swoją wartością znamionową. Kłopot zaczyna się wtedy, gdy dokładamy kolejne elementy do tego samego źródła napięcia, nie zmieniając niczego więcej.
W praktyce najlepiej myśleć o tym tak: w szeregu nie dodajesz jasności, tylko rozdzielasz dostępne zasilanie. To już prowadzi wprost do pytania, co się stanie przy awarii jednej żarówki.
Co się dzieje, gdy jedna żarówka się przepali
W szeregu odpowiedź jest brutalnie prosta: cały obwód zostaje przerwany. Jeśli jedna żarówka pęknie, przepali się jej włókno albo po prostu straci kontakt w oprawce, prąd nie ma już ciągłej drogi przepływu. Efekt widzisz od razu - gasną wszystkie odbiorniki w tym samym łańcuchu.
Dlaczego tak się dzieje
Obwód szeregowy działa jak jeden ciąg przewodów i elementów. Wystarczy jedna przerwa, a cały „łańcuch” przestaje przewodzić. To nie jest wada przypadkowa, tylko naturalna konsekwencja budowy układu.
Jak to wygląda w praktyce
Jeżeli testujesz taki układ i wszystko gaśnie, zwykle sprawdza się kolejno: źródło zasilania, styki, przewody oraz samą żarówkę. W prostych instalacjach, na przykład starszych lampkach dekoracyjnych, można czasem spotkać rozwiązania awaryjne, które ograniczają skutki przepalenia jednej sztuki. Ale klasyczny układ szeregowy bez zabezpieczeń zachowuje się właśnie tak: jedna awaria, cały komplet ciemny.
To bardzo użyteczna cecha dydaktycznie, bo od razu pokazuje, dlaczego w oświetleniu domowym nie opiera się wszystkiego na jednym ciągu elementów. I to prowadzi do porównania z połączeniem równoległym, które w praktyce domowej wygrywa niemal zawsze.
Szereg czy równolegle w domu i w nauce
Jeśli pytasz o zastosowanie w mieszkaniu, odpowiedź jest dość jednoznaczna: dla zwykłego oświetlenia lepsze jest połączenie równoległe. Każda lampa dostaje wtedy pełne napięcie, działa niezależnie od pozostałych i nie gaśnie tylko dlatego, że inny punkt instalacji ma problem.
| Kryterium | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Prąd | Jeden, wspólny dla wszystkich elementów | Rozdziela się na gałęzie |
| Napięcie | Dzieli się między żarówki | Na każdej gałęzi jest takie samo |
| Awarie | Jedna usterka może wyłączyć cały układ | Awaria zwykle nie gasi pozostałych odbiorników |
| Zastosowanie | Eksperymenty, ograniczanie prądu, niektóre łańcuchy LED | Instalacje domowe, gniazdka, większość oświetlenia |
W domu to ma ogromne znaczenie użytkowe. Chcesz, żeby jedna przepalona żarówka nie wyłączała połowy pomieszczenia. Chcesz też, żeby każda lampa świeciła przewidywalnie, bez zależności od tego, co dzieje się z innymi odbiornikami. Dlatego instalacje oświetleniowe projektuje się tak, by odbiorniki pracowały możliwie niezależnie.
Szereg nadal ma sens, ale głównie tam, gdzie chcesz pokazać działanie obwodu, ograniczyć prąd albo zbudować prosty łańcuch niskonapięciowy. Właśnie dlatego warto umieć odróżnić zastosowanie szkolne od praktyki domowej.
Jak bezpiecznie zrobić prosty eksperyment
Jeżeli chcesz zobaczyć to na własne oczy, nie potrzebujesz skomplikowanego sprzętu. Wystarczy bezpieczny, niskonapięciowy zestaw. Ja polecam podejście bardzo zachowawcze: dwa identyczne odbiorniki, źródło bateryjne i żadnego podłączania do sieci 230 V.
Co przygotować
- zasilanie bateryjne lub zasilacz niskonapięciowy, najlepiej w zakresie 3-12 V,
- dwie identyczne małe żarówki albo żarówki edukacyjne o takim samym napięciu znamionowym,
- przewody z izolacją,
- opcjonalnie wyłącznik i multimetr.
Jak przeprowadzić test
- Podłącz jedną żarówkę do źródła i zobacz, jak świeci.
- Dołóż drugą szeregowo, czyli jedna za drugą, bez rozgałęzienia obwodu.
- Porównaj jasność obu wariantów.
- Jeśli masz multimetr, zmierz napięcie na każdej żarówce osobno.
- Na końcu odłącz jedną żarówkę i sprawdź, co dzieje się z całym obwodem.
Przeczytaj również: Połączenie szeregowe i równoległe - jak je rozpoznać?
Czego nie robić
Nie testuj tego na przypadkowych elementach sieciowych i nie próbuj „na szybko” podpinać żarówek do gniazdka. Taki eksperyment nie jest wart ryzyka. Jeśli układ ma być bezpieczny, musi być niskonapięciowy i zbudowany na przewodach oraz elementach dobranych do tego napięcia. W praktyce to wystarczy, żeby zobaczyć całą zasadę bez wchodzenia w niepotrzebne zagrożenia.
Taki prosty test ma jedną zaletę, której nie daje sama teoria: od razu pokazuje, że w szeregu jasność, napięcie i awaria jednej sztuki są ze sobą bezpośrednio powiązane.
Co warto zapamiętać, zanim podłączysz własny układ
Najbardziej użyteczna lekcja z tego tematu jest taka: w szeregu nie rozdzielasz obciążenia na niezależne tory, tylko budujesz jeden wspólny tor dla wszystkich żarówek. To prosty układ, bardzo dobry do nauki, ale mało odporny na awarie i zwykle nieopłacalny w codziennym oświetleniu.
Jeśli pracujesz z lampkami dekoracyjnymi albo prostymi zestawami LED, nie zakładaj z góry, że to czysty szereg. W gotowych produktach często pojawiają się segmenty, dodatkowe zabezpieczenia albo elektronika sterująca, więc zachowanie układu może być bardziej złożone niż w szkolnym schemacie. A jeśli celem jest po prostu wygodne oświetlenie domu, praktyczniejszy będzie układ równoległy, bo daje niezależność punktów świetlnych i lepszą odporność na pojedynczą usterkę.
Gdy rozumiesz te trzy rzeczy - wspólny prąd, podział napięcia i przerwanie obwodu po awarii - cała reszta staje się już logiczna. I właśnie dlatego ten temat warto opanować raz porządnie, zamiast traktować go jak suchą definicję z podręcznika.
