Standard T568B porządkuje rozmieszczenie żył w kablu Ethernet i w praktyce decyduje o tym, czy przewód zadziała od razu, czy zacznie sprawiać kłopoty po pierwszym podłączeniu. Poniżej wyjaśniam, czym dokładnie jest układ B, jak czytać kolory, kiedy wybrać go zamiast T568A i na co uważać przy zaciskaniu wtyku lub gniazda. To temat prosty tylko z pozoru, bo drobny błąd na końcu kabla potrafi zepsuć całą instalację.
Najważniejsze rzeczy o układzie T568B
- T568B to sposób ułożenia żył w złączu 8P8C, potocznie nazywanym RJ45.
- Różnica względem T568A dotyczy tylko zamiany pary zielonej z pomarańczową na pinach 1, 2, 3 i 6.
- Jeśli oba końce kabla są zaciśnięte tak samo, powstaje przewód prosty, czyli straight-through.
- Mieszanie T568A i T568B na jednym kablu tworzy crossover, który dziś zwykle nie jest potrzebny w typowej sieci domowej lub biurowej.
- Sam wybór standardu nie zwiększa szybkości sieci. O przepustowości decydują głównie kategoria kabla, długość toru i jakość terminacji.
- Przy terminacji warto zachować skrętkę możliwie blisko końca kabla, najlepiej z minimalnym rozpleceniem żył.
Co właściwie oznacza standard T568B
Najkrócej mówiąc, T568B opisuje kolejność, w jakiej poszczególne żyły trafiają do styków w złączu. To nie jest osobny typ kabla ani „szybsza wersja” okablowania, tylko sposób zakończenia przewodu skrętki. W praktyce chodzi o to, żeby każda para trafiła w odpowiednie miejsca i żeby cały tor był zgodny z tym samym schematem na obu końcach.
Warto też uporządkować nazewnictwo. W codziennym języku większość osób mówi „RJ45”, ale technicznie najczęściej chodzi o złącze 8P8C, czyli ośmiopozycyjny, ośmiostykowy modułowy wtyk. To właśnie do niego odnosi się układ T568B. Dla sieci domowej, małego biura, patch panelu czy gniazda w ścianie najważniejsza jest konsekwencja, a nie samo słowo w nazwie.

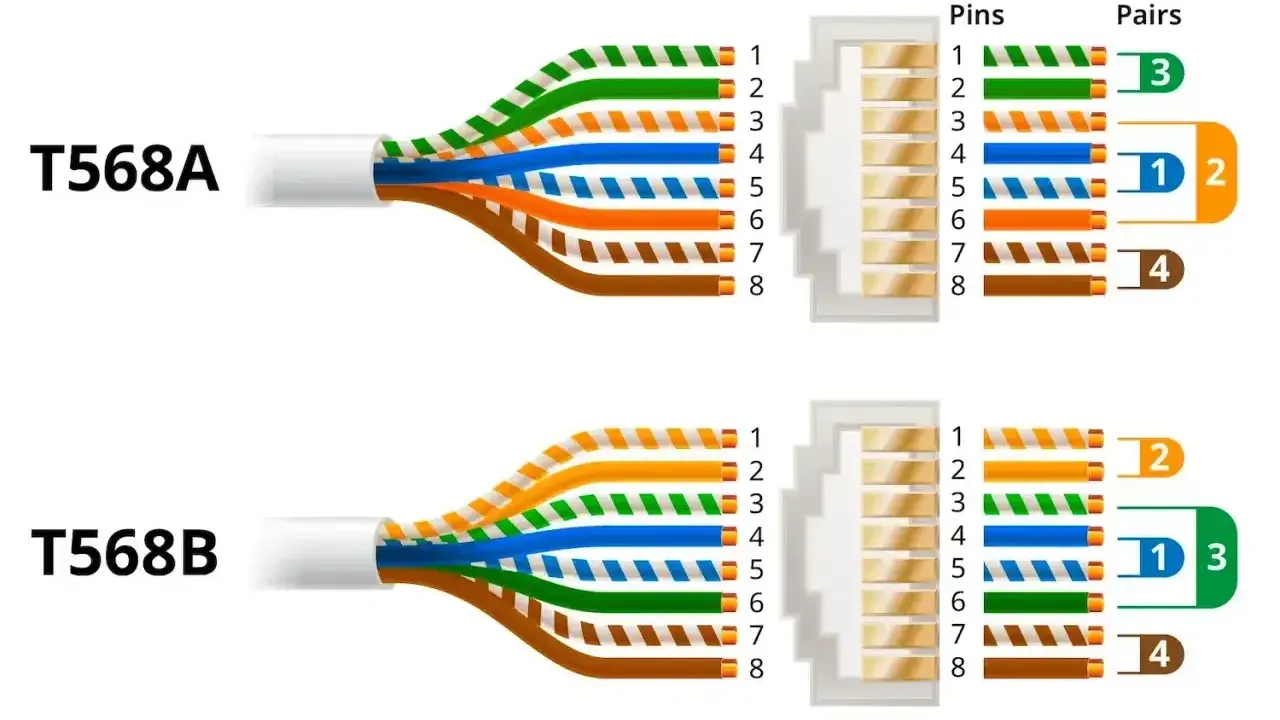

Różnica między T568A a T568B sprowadza się do zamiany dwóch par: pomarańczowej i zielonej. Reszta zostaje na tych samych miejscach. Z tego powodu oba standardy działają poprawnie, o ile nie miesza się ich przypadkowo w jednym odcinku kabla. To właśnie ta spójność, a nie sam kolor żyły, robi największą różnicę w codziennym użyciu.
Jeśli sieć jest wykonana prawidłowo, standard B nie ogranicza szybkości łącza. O transferze decyduje przede wszystkim kategoria przewodu, jakość zarobienia i długość całego toru. Z mojego doświadczenia wynika, że wiele problemów przypisywanych „złemu standardowi” w ogóle nie wynika z wyboru T568B, tylko z niedbałej terminacji albo pomieszanych końcówek. Następny krok to spojrzenie na sam układ pinów bez zgadywania po kolorach.

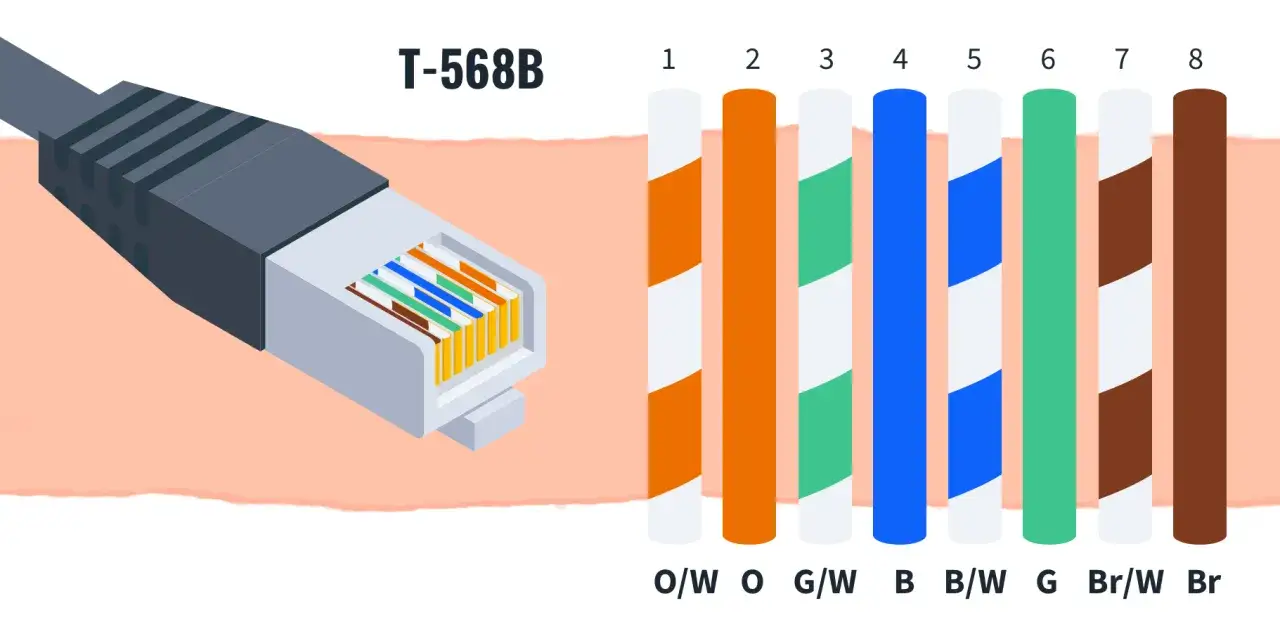

Jak wygląda układ pinów w T568B
Jeżeli rozkładasz żyły przed zaciskiem, trzymaj się dokładnej kolejności pinów od 1 do 8. To najprostszy moment, żeby uniknąć pomyłki. Poniżej masz układ, który warto zapamiętać albo wydrukować sobie na stanowisku pracy.
| Pin | Kolor żyły | Para | Praktyczna uwaga |
|---|---|---|---|
| 1 | Biało-pomarańczowy | Pomarańczowa | W klasycznym 10/100 Mb/s odpowiada za jedną z linii danych. |
| 2 | Pomarańczowy | Pomarańczowa | Tworzy parę z pinem 1. |
| 3 | Biało-zielony | Zielona | Druga para sygnałowa w starszych instalacjach Fast Ethernet. |
| 4 | Niebieski | Niebieska | W obu standardach zostaje na tym samym miejscu. |
| 5 | Biało-niebieski | Niebieska | Współpracuje z pinem 4. |
| 6 | Zielony | Zielona | Tworzy parę z pinem 3. |
| 7 | Biało-brązowy | Brązowa | W praktyce często wykorzystywana także przy PoE. |
| 8 | Brązowy | Brązowa | Domyka ostatnią parę przewodu. |
Warto zapamiętać prostą regułę: w T568B na początku stoi para pomarańczowa, a zielona przechodzi na pozycje 3 i 6. To właśnie ten detal odróżnia B od A. Dla doświadczonego instalatora to drobiazg, ale dla osoby, która zaciska kabel pierwszy raz, jest to najczęstsze miejsce pomyłki. Gdy układ żył jest już jasny, trzeba odpowiedzieć na pytanie, kiedy w ogóle warto wybrać ten wariant zamiast alternatywy.
Kiedy wybrać T568B, a kiedy T568A
W domu i małym biurze nie ma sensu szukać „lepszego” standardu na siłę. Oba działają tak samo dobrze, jeśli cała instalacja jest wykonana konsekwentnie. Ja zwykle kieruję się jedną zasadą: jeśli w obiekcie istnieje już ustalony schemat, trzymam się go bez kombinowania. Jeśli robię nową, niewielką instalację od zera i nie ma narzuconego wymogu projektowego, T568B jest po prostu wygodnym, częstym wyborem.
| Kryterium | T568B | T568A |
|---|---|---|
| Spójność w nowej instalacji | Dobry wybór, jeśli budujesz własny układ i chcesz trzymać się popularnego schematu | Tak samo dobry, jeśli tak wymaga projekt lub istniejąca infrastruktura |
| Kompatybilność | Pełna, pod warunkiem zachowania tego samego standardu na obu końcach | Pełna, pod warunkiem zachowania tego samego standardu na obu końcach |
| Przewód prosty | B do B daje kabel prosty | A do A daje kabel prosty |
| Przewód krosowany | B do A tworzy crossover | A do B tworzy crossover |
| Różnica wydajności | Brak różnicy, jeśli terminacja jest poprawna | Brak różnicy, jeśli terminacja jest poprawna |
| Najczęstsze zastosowanie | Patchcordy, gniazda, biuro, instalacje bez narzuconego schematu | Instalacje zgodne z istniejącą dokumentacją lub starszym wzorcem |
Jeżeli budujesz sieć dla routera, switcha, punktu dostępowego, drukarki sieciowej albo kamery IP, ważniejsze od samego wyboru litery jest to, żeby każdy element toru był opisany tak samo. Dobrze działa też jedna praktyka organizacyjna: ten sam standard na patch panelu, w gniazdach ściennych i na patchcordach. Dzięki temu po pół roku nie zastanawiasz się już, dlaczego jeden przewód jest „inny”. Jeśli standard został wybrany, zostaje najważniejsza część pracy, czyli poprawne zarobienie kabla.
Jak zarobić kabel bez typowych błędów
Jeśli robię terminację samodzielnie, zaczynam od prostego planu i nie skracam sobie drogi. Najpierw sprawdzam, czy mam właściwe złącza, odpowiedni zaciskacz i tester. Dopiero potem zdejmuję płaszcz kabla i układam żyły. Zbyt szybkie cięcie kończy się zwykle tym samym scenariuszem: trzeba zaczynać od nowa.
- Ustal standard na obu końcach kabla i nie zmieniaj go w trakcie pracy.
- Zdejmij zewnętrzny płaszcz tylko tyle, ile naprawdę potrzeba do ułożenia żył.
- Rozpleć pary możliwie krótko. Przy kablach Cat5e i wyższych warto trzymać skrętkę jak najbliżej punktu zakończenia, najlepiej w granicy około 13 mm.
- Ułóż żyły dokładnie w kolejności T568B: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.
- Przytnij końce równo, wsuwając przewody do samego końca wtyku lub modułu.
- Zaciśnij złącze odpowiednim narzędziem i nie ufaj samemu wyglądowi końcówki.
- Sprawdź kabel testerem przewodów, najlepiej od razu po zaciśnięciu.
Tu właśnie przydaje się dyscyplina instalatorska. Fluke Networks przypomina, że w kablach Cat5e i wyższych skrętkę trzeba utrzymywać możliwie blisko punktu zakończenia, bo każde dodatkowe rozplecenie osłabia parametry toru. To nie jest detal „dla perfekcjonistów”, tylko praktyka, która realnie zmniejsza ryzyko problemów z transmisją. W sieci biurowej problem często nie wychodzi od razu, tylko dopiero przy większym obciążeniu albo dłuższym odcinku. Następna sekcja pokazuje, gdzie najczęściej pojawia się błąd, mimo że kabel na pierwszy rzut oka wygląda poprawnie.
Gdzie najczęściej psuje się poprawnie wyglądający przewód
Najbardziej podstępne usterki nie zawsze widać gołym okiem. Kabel potrafi wyglądać „ładnie”, a mimo to działać niestabilnie. W praktyce najczęściej trafiam na cztery sytuacje, które psują cały efekt.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Brak linku | Jedna z żył nie doszła do styku albo przewód nie został dociśnięty do końca | Rozciąć końcówkę i zarobić kabel ponownie |
| Link jest, ale połączenie jest niestabilne | Za duże rozplecenie par albo słaby zacisk | Skrócić odcinek rozplecenia i użyć lepszego złącza |
| Połączenie działa tylko na 100 Mb/s | Uszkodzona para lub źle ułożone żyły | Sprawdzić testerem mapę żył i poprawić terminację |
| Kabel wygląda na prosty, a urządzenia widzą crossover | Na jednym końcu użyto T568A, a na drugim T568B | Ujednolicić oba końce według jednego standardu |
Najczęstszy błąd, który widzę, to wiara w to, że „jakoś się zmieści”. Nie powinno się upychać żył na siłę, obcinać ich po skosie ani zostawiać zbyt dużego zapasu skrętki po zdjęciu płaszcza. Drugi klasyk to brak testu po zaciśnięciu. Bez prostego sprawdzenia mapy przewodów można przez godzinę szukać problemu w routerze, chociaż winny jest tylko jeden źle wsunięty styk. Z tego powodu przed zamknięciem instalacji warto zrobić jeszcze jedną krótką kontrolę.
Co warto zapamiętać przed zamknięciem instalacji
Jeśli mam zostawić jedną praktyczną zasadę, to jest nią spójność. Jeden standard, jeden opis, jeden sposób terminacji w całym torze. T568B nie daje wyższej prędkości sam z siebie, ale daje przewidywalność, a ta w sieci domowej i biurowej bywa ważniejsza niż sama litera w nazwie.
- Sprawdź, czy oba końce kabla mają identyczny układ żył.
- Oznacz przewód lub port, żeby później nie wracać do zgadywania.
- Nie rozpleć par bardziej, niż wymaga tego złącze.
- Zawsze testuj kabel po zaciśnięciu, nawet jeśli „na oko” wygląda dobrze.
- Jeśli tor ma działać długo i bezobsługowo, pilnuj też kategorii kabla, jakości osprzętu i promienia gięcia.
W codziennej praktyce to właśnie te drobiazgi odróżniają poprawnie zrobioną sieć od instalacji, która co jakiś czas będzie wracać z pozornie losowymi problemami. Dobrze wykonany przewód w standardzie B jest po prostu solidnym, przewidywalnym elementem infrastruktury, a nie zagadką do rozwiązania po fakcie.
