W sieciach domowych i biurowych najwięcej zamieszania robi nie sam kabel, tylko sposób jego zakończenia. Temat, który kryje się za hasłem standard a rj45, w praktyce sprowadza się do wyboru między T568A i T568B oraz do zrozumienia, kiedy ten wybór naprawdę ma znaczenie. Poniżej rozkładam to na prosty język: od nazwy złącza, przez układ pinów, aż po błędy, które psują instalację bardziej niż sam „standard”.
Najważniejsze różnice sprowadzają się do kolejności par i konsekwencji w całej instalacji
- „RJ45” to potoczna nazwa złącza 8P8C, a nie cały standard okablowania.
- T568A i T568B różnią się tylko zamianą par zielonej i pomarańczowej.
- Oba schematy dają taki sam efekt elektryczny, jeśli kabel jest zarobiony poprawnie.
- Najważniejsza zasada brzmi: w jednej instalacji trzymaj jeden schemat od początku do końca.
- Mieszanie A i B na jednym odcinku zmienia kabel w crossover, co dziś zwykle jest zbędne.
- Najczęstszy błąd to nie sam wybór schematu, ale zbyt długie rozkręcenie par i brak testu po zarobieniu.
Co naprawdę oznacza RJ45 i dlaczego ludzie mylą pojęcia
Ja zawsze zaczynam od rozdzielenia dwóch rzeczy: złącza i schematu zarabiania. RJ45 to potoczna nazwa złącza modularnego 8P8C, czyli wtyku z ośmioma pozycjami i ośmioma stykami. Jak opisuje TE Connectivity, taki konektor służy do zakończenia kabli Ethernet i łączenia komputerów, routerów oraz innych urządzeń sieciowych.
T568A i T568B nie są więc dwoma różnymi „typami RJ45”. To po prostu dwa dopuszczalne układy kolorów żył w tej samej końcówce. Różnica nie zmienia kategorii kabla ani jego prędkości - o wydajności decyduje cały tor transmisyjny, a nie to, czy zielona para stoi przed pomarańczową, czy odwrotnie.
To rozróżnienie oszczędza czas przy diagnostyce. Jeśli połączenie nie działa, problem zwykle leży w terminacji, uszkodzonym przewodzie albo niekonsekwencji po obu stronach, a nie w samym wyborze A lub B. Za chwilę pokażę, jak ten układ wygląda pin po pinie.

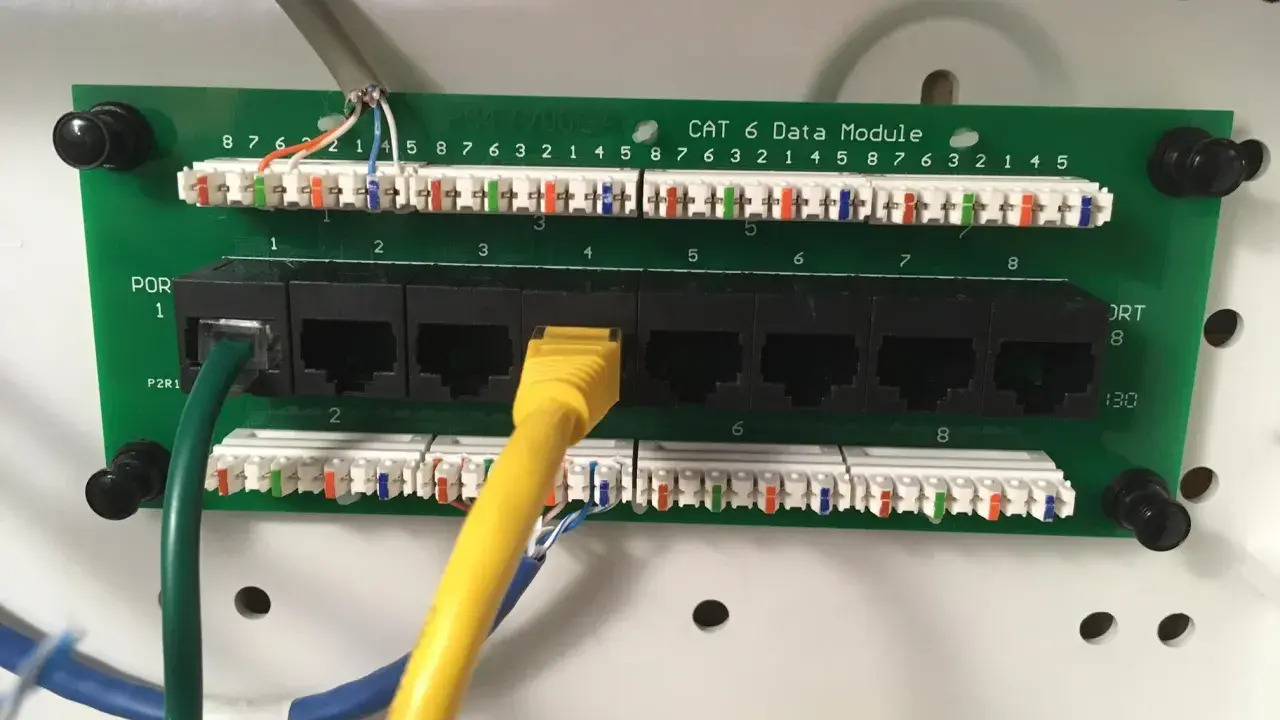

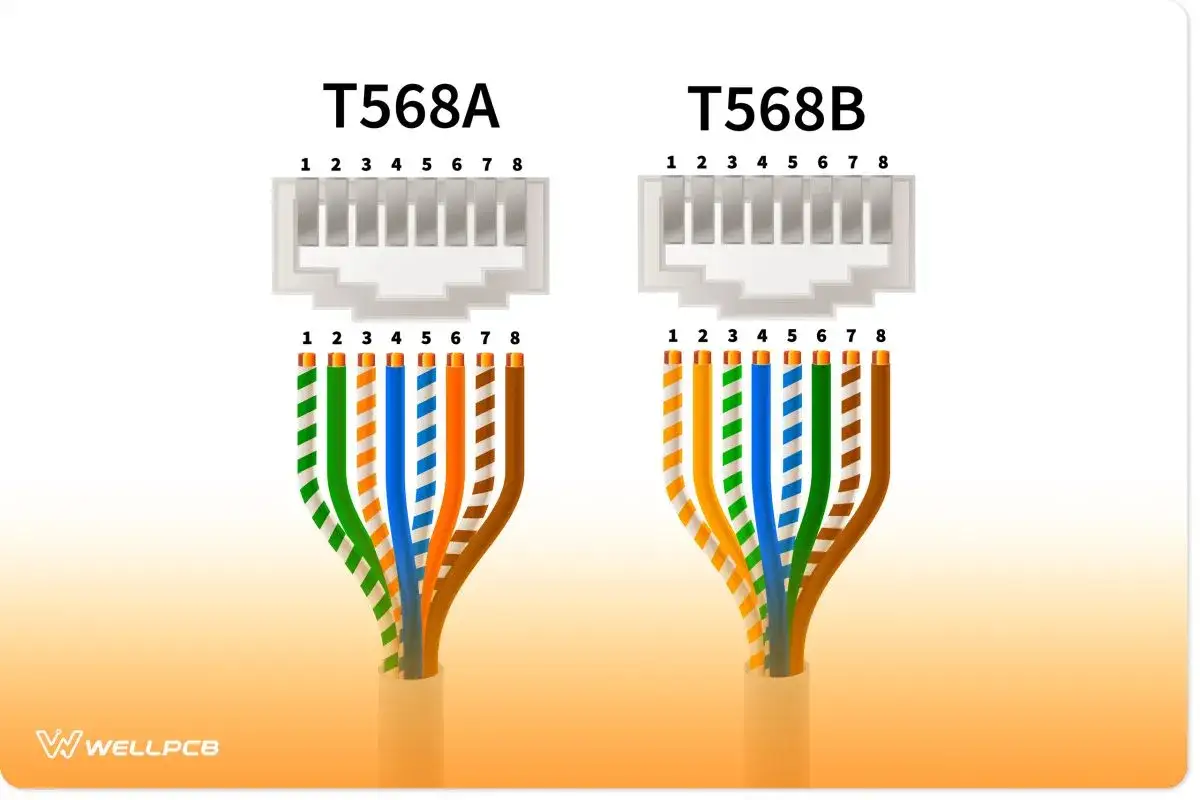

T568A i T568B wyglądają podobnie, ale zamieniają dwie pary miejscami
Na papierze różnica jest niewielka, ale trzeba ją zapamiętać dokładnie. W T568A para zielona trafia na piny 1 i 2, a pomarańczowa na 3 i 6. W T568B jest odwrotnie. Para niebieska i brązowa pozostają na tych samych miejscach, więc cały spór sprowadza się do zamiany dwóch par.
| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
W praktyce najważniejsze jest to, by nie rozplatać par bardziej niż trzeba. Przy Cat6 i Cat6A staram się trzymać jak najkrótszego odcinka od rozkręcenia do styku, najlepiej do około 13 mm. Dłuższe rozkręcenie par pogarsza parametry linku szybciej, niż większość osób się spodziewa.
Jeśli patrzysz na wtyk od strony styków i układ kolorów zgadza się z tabelą, masz już połowę roboty. Druga połowa to konsekwencja przy całej instalacji.
Kiedy wybrać A, kiedy B w domu i biurze
Jak podaje Fluke Networks, oba schematy są dopuszczone w okablowaniu ANSI/TIA, więc nie ma tu „lepszego” i „gorszego” wariantu. Ja traktuję wybór jako decyzję porządkową: ważniejsze jest, żeby cały budynek, biuro albo mieszkanie trzymało jeden standard od początku do końca.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Nowa instalacja domowa | Jeden dowolny schemat, ale konsekwentnie wszędzie | Oba warianty działają tak samo, jeśli końce są zgodne |
| Rozbudowa istniejącej sieci | Taki sam układ jak w już zamontowanych gniazdach i na patch panelu | Unikasz chaosu i prostsza jest późniejsza diagnostyka |
| Biuro z dokumentacją instalacji | Ten schemat, który jest wpisany w projekcie lub oznaczeniach | Serwis nie musi zgadywać, a każdy punkt jest przewidywalny |
| Krótki patchcord między urządzeniami | Bez znaczenia, jeśli kabel jest gotowy i poprawnie wykonany | Liczy się zgodność końców, nie sam kolor żył |
| Łączenie dwóch urządzeń bez switcha | Historycznie crossover, dziś zwykle zbędny | Współczesny sprzęt często ma Auto-MDIX, czyli automatyczne dopasowanie ról par nadawania i odbioru |
Jeżeli mam doradzić jedną praktyczną zasadę, to jest ona prosta: wybierz to, co już funkcjonuje w danym miejscu, albo ustal jeden schemat firmowy i trzymaj go wszędzie. To ważniejsze niż dyskusja, który układ „jest lepszy”. W sieciach porządek dokumentacji daje więcej niż kosmetyczna różnica w kolorach.
Dzięki temu łatwiej też rozwijać instalację. Gdy po pół roku dokładam punkt sieciowy, nie muszę odtwarzać cudzej logiki z pamięci, tylko od razu wiem, czego się trzymać.
Jak zarabiam kabel, żeby schemat naprawdę działał
Najwięcej problemów widzę nie po stronie wyboru A albo B, tylko przy samym zarabianiu. Dobra terminacja zaczyna się od tego, że nie poświęcasz jakości na rzecz pośpiechu. Jeśli kabel ma działać stabilnie z komputerem, drukarką sieciową, punktem dostępowym czy kamerą PoE, liczy się detal.
- Najpierw planuję końcówki - jeden schemat wybieram przed rozpoczęciem pracy, a nie po fakcie.
- Rozplątuję pary minimalnie - im krótszy odcinek bez skrętu, tym lepiej dla sygnału.
- Układam żyły bez krzyżowania - nawet drobne przesunięcia potrafią stworzyć split pair, czyli sytuację, w której żyły z jednej pary trafiają do różnych torów.
- Docinam równo i wciskam do końca - każda żyła musi dojść na właściwe miejsce w złączu.
- Testuję wire map - prosty tester pokaże zamianę pinów, zwarcie, przerwę albo odwrotne zarobienie.
To właśnie tester odróżnia domysły od realnej diagnozy. Część osób po pierwszym nieudanym połączeniu od razu obwinia kabel albo „zły standard”, a w praktyce winna bywa jedna źle docięta żyła. Przy ręcznie zarabianych wtykach taka pomyłka zdarza się częściej, niż lubią przyznać nawet doświadczeni instalatorzy.
Jeżeli używam kabli Cat6 lub Cat6A, zwracam też uwagę na narzędzia i jakość osprzętu. Tani wtyk potrafi zepsuć lepszy przewód, a dobrze wykonane zakończenie na porządnych komponentach daje więcej spokoju niż kilkanaście przypadkowych prób.
Co standard nie zmienia i dlaczego to ważne
Wokół RJ45 krąży kilka uporczywych mitów. Najbardziej mylący jest ten, że T568A albo T568B „przyspiesza” sieć. Nie, nie przyspiesza. O szybkości decydują kategoria kabla, długość toru, jakość zakończeń i zgodność całej instalacji z wymaganiami sprzętu.
Drugi mit dotyczy zgodności z PoE. Zasilanie po skrętce działa niezależnie od tego, czy użyjesz A, czy B, o ile końcówki są poprawnie zarobione i kabel spełnia swoje parametry. Jeśli więc montujesz punkt dostępowy, kamerę albo telefon IP, większe znaczenie ma jakość połączenia niż sama kolorystyka wtyku.
Trzeci błąd to wrzucanie do jednego worka kategorii kabla i schematu zarabiania. Cat5e, Cat6 i Cat6A opisują możliwości transmisyjne przewodu oraz całego toru, a T568A/T568B mówią tylko o tym, jak przypisać żyły do pinów. To dwa różne poziomy decyzji, które trzeba rozdzielić już na etapie planowania.
Wreszcie: klasyczny kabel crossover ma dziś dużo mniejsze znaczenie niż kiedyś. W nowoczesnym sprzęcie Auto-MDIX często załatwia sprawę automatycznie, więc robienie skrzyżowanego przewodu „na wszelki wypadek” zwykle nie daje żadnej korzyści. Lepiej postawić na spójny, prosty układ i dobrze go udokumentować.
Gdy zamykam instalację, sprawdzam trzy rzeczy
Jeśli miałbym zostawić tylko jeden praktyczny nawyk, byłby to taki: przed zamknięciem puszki, gniazda albo patch panela zawsze sprawdzam, czy oba końce mają ten sam schemat, czy opis na kablu zgadza się z dokumentacją i czy tester nie pokazuje żadnej anomalii. To zajmuje kilka minut, a oszczędza godziny szukania błędu później.
W dobrze zrobionej sieci wybór między T568A i T568B przestaje być problemem. Problemem staje się dopiero brak konsekwencji, zbyt luźna terminacja albo brak testu po montażu. I właśnie dlatego w biurze, domu czy małej serwerowni najwięcej daje nie „sprytny” trik, tylko spokojna, powtarzalna robota.
