Kabel krosowany przydaje się wtedy, gdy dwa urządzenia mają połączyć się bez pośrednika, który sam przełącza pary nadawcze i odbiorcze. W praktyce najważniejszy jest nie sam termin, lecz poprawny układ żył, bo jedna pomyłka przy zaciskaniu potrafi unieruchomić całe połączenie. Poniżej rozpisuję to tak, żeby schemat był czytelny, a decyzja, czy w ogóle potrzebujesz takiego przewodu, była szybka i trafna.
Najważniejsze informacje o kablu krosowym w jednym miejscu
- Kabel krosowany ma jeden koniec w standardzie T568A, a drugi w T568B.
- W praktyce skrzyżowane są tylko pary 1 z 3 oraz 2 z 6.
- W nowym sprzęcie często wystarcza zwykły patchcord, bo działa Auto-MDIX, czyli automatyczne dopasowanie par.
- Najczęstsze błędy to patrzenie na wtyk od złej strony, zbyt duży rozplot żył i brak testu po zaciskaniu.
- Do sprawdzenia przewodu wystarczy prosty tester ciągłości i kolejności żył.

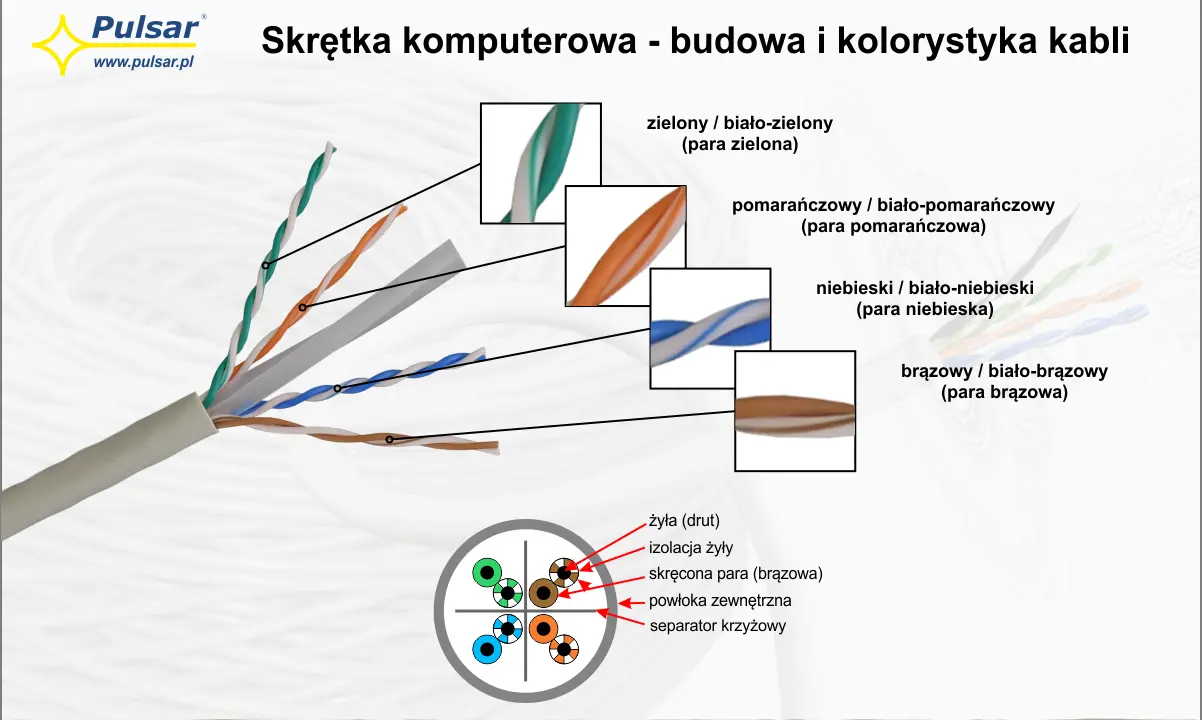

Jak wygląda skrzyżowanie żył w kablu krosowym
Jeśli rozumiesz tylko jedną rzecz, niech będzie to ta: kabel krosowy nie ma „innych kolorów”, tylko inny układ połączeń na obu końcach. Fluke Networks przypomina, że T568A i T568B różnią się wyłącznie zamianą pary zielonej i pomarańczowej, a reszta żył pozostaje na tych samych pinach. To właśnie daje efekt „krzyżowania” sygnału między urządzeniami.
| Pin | Koniec T568A | Koniec T568B | Połączenie w kablu krosowym |
|---|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy | 1 → 3 |
| 2 | zielony | pomarańczowy | 2 → 6 |
| 3 | biało-pomarańczowy | biało-zielony | 3 → 1 |
| 4 | niebieski | niebieski | 4 → 4 |
| 5 | biało-niebieski | biało-niebieski | 5 → 5 |
| 6 | pomarańczowy | zielony | 6 → 2 |
| 7 | biało-brązowy | biało-brązowy | 7 → 7 |
| 8 | brązowy | brązowy | 8 → 8 |
Warto patrzeć na wtyk od strony styków, z zatrzaskiem skierowanym w dół, bo odwrócony widok jest najczęstszą przyczyną pomyłek. Z technicznego punktu widzenia najważniejsze są właśnie piny 1, 2, 3 i 6, bo w klasycznym 10/100 Mb/s to one przenosiły sygnał, a w nowszych linkach wszystkie pary pracują już równolegle. To dlatego prosty schemat kabla krosowego RJ45 jest krótki, ale musi być wykonany dokładnie.
Kiedy dziś naprawdę potrzebujesz takiego przewodu
Ja sprawdzam to zawsze przed zaciskaniem, bo w 2026 roku crossover nie jest już domyślnym wyborem. Cisco podaje, że przy aktywnym Auto-MDIX interfejs sam koryguje błędne okablowanie, więc w wielu switchach, routerach i media konwerterach zwykły kabel prosty działa równie dobrze. Kabel krosowany ma sens głównie tam, gdzie sprzęt nie negocjuje MDI/MDIX albo gdy pracujesz ze starszymi urządzeniami 10/100 Mb/s.
| Sytuacja | Najczęściej stosowane rozwiązanie | Czy crossover ma sens |
|---|---|---|
| PC do switcha | kabel prosty | zwykle nie |
| switch do switcha | kabel prosty przy Auto-MDIX | tak, jeśli sprzęt jest starszy i nie przełącza par samodzielnie |
| PC do PC | dziś rzadko spotykane bezpośrednie połączenie | tak, jeśli porty nie obsługują Auto-MDIX |
| sprzęt testowy lub laboratoryjny | zależnie od instrukcji producenta | często tak, bo układ portów bywa ściśle określony |
W praktyce najważniejsza jest jedna zasada: jeśli nie masz pewności, najpierw sprawdź specyfikację portów. Współczesne urządzenia bardzo często same dopasują kierunek transmisji, więc ręczne krosowanie ma sens głównie wtedy, gdy naprawdę wiesz, po co je robisz. To prowadzi do kolejnego kroku, czyli do samego zarabiania przewodu bez zbędnych strat na jakości.
Jak zarobić kabel krok po kroku bez pomyłki
Do pracy potrzebujesz skrętki Ethernet, dwóch wtyków RJ45, zaciskarki, nożyka lub strippera oraz prostego testera. Ja zawsze zaczynam od decyzji, który koniec ma być T568A, a który T568B, bo późniejsza korekta po zaciśnięciu zwykle zabiera więcej czasu niż samo ułożenie żył. Warto też od razu oznaczyć oba końce, żeby nie pomylić strony A z B, gdy kabel ma kilka metrów i leży już zwinięty na stole.
- Odkrój przewód na potrzebną długość i zdejmij płaszcz zewnętrzny tak, aby nie uszkodzić par wewnątrz.
- Rozdziel żyły i ułóż jeden koniec według T568A, a drugi według T568B.
- Wyrównaj końcówki żył jednym cięciem, żeby wszystkie weszły do wtyku na jednakową głębokość.
- Wsuwaj przewód do RJ45 do oporu, kontrolując kolejność kolorów tuż przed zaciśnięciem.
- Zaciśnij wtyk zaciskarką i sprawdź, czy zatrzask trzyma płaszcz kabla, a nie tylko pojedyncze żyły.
- Powtórz to samo na drugim końcu i od razu sprawdź kabel testerem.
Najlepszy efekt daje krótkie, spokojne przygotowanie par. Im dłużej rozplatasz skrętkę, tym większe ryzyko pogorszenia parametrów kabla, zwłaszcza gdy przewód idzie do biura, szafy rackowej albo przez dłuższy odcinek przy biurku. Jeśli to ma być kabel do realnej pracy, nie tylko „na chwilę”, traktuję zaciskanie jako małą precyzyjną czynność, a nie szybkie wciśnięcie przewodów do plastiku. Z taką dyscypliną łatwiej uniknąć błędów, które zwykle wychodzą dopiero przy testach.
Najczęstsze błędy przy zaciskaniu i testowaniu
Wbrew pozorom najczęściej nie psuje się sam pomysł na kabel, tylko detal wykonania. Najbardziej zdradliwy jest moment, w którym kolorystyka wygląda dobrze, ale żyły zostały włożone w złej kolejności albo patrzysz na wtyk od niewłaściwej strony. Drugi klasyk to zbyt duży rozplot par, który sprawia, że przewód może „działać”, ale jego jakość będzie wyraźnie gorsza.
- Odwrotna perspektywa - wtyk oglądany od strony przewodów łatwo myli kolejność pinów.
- Split pair - żyły są w odpowiednich kolorach, ale trafiły do złych pozycji; tester może to wykryć jako błąd mapy.
- Za słabe wsunięcie - przewód nie dochodzi do końca wtyku i kontakt jest niepewny.
- Za duży rozplot - pary są zbyt mocno rozdzielone, więc kabel traci część swoich parametrów.
- Brak testu po zaciśnięciu - wtedy błąd wychodzi dopiero przy podłączeniu sprzętu, zwykle w najgorszym możliwym momencie.
Ja traktuję tester jako obowiązkowy etap, nie dodatek. Prosty miernik ciągłości pokaże przerwę, zwarcie i błędne skrzyżowanie, a lepszy tester wskaże też rozplot par czy odwrócone żyły. To ważne zwłaszcza wtedy, gdy zarabiasz kilka kabli naraz i chcesz mieć pewność, że każdy z nich zachowuje się tak samo. Gdy test przejdzie, można jeszcze sprawdzić, czy problem nie leży jednak po stronie samego sprzętu.
Co sprawdzić, gdy link nadal nie wstaje
Jeśli połączenie nie działa, rzadko winny jest sam schemat. Najpierw sprawdzam, czy oba urządzenia rzeczywiście potrzebują crossovera, a potem patrzę na diody linku, ustawienia portów i wynik testera. Często winowajcą okazuje się uszkodzona żyła, źle zaciśnięta końcówka albo zwykły brak zgodności między portem a typem przewodu. W instalacji strukturalnej pamiętam też o długości całego kanału, bo standardowy tor ma zwykle do 100 m, a sama stała część połączenia to zazwyczaj 90 m.
- Sprawdź w specyfikacji, czy port ma Auto-MDIX.
- Podmień kabel na gotowy, fabryczny patchcord i zobacz, czy link wraca.
- Przetestuj ten sam port z innym urządzeniem, żeby wykluczyć awarię gniazda.
- Oceń, czy wtyk nie ma uszkodzonego pinu, pękniętego zatrzasku albo śladów słabego docisku.
- Jeśli po drodze masz keystone’y, patch panel albo dodatkowe przejściówki, sprawdź każde złącze osobno.
- Gdy kabel jest dłuższy, upewnij się, że nie przekraczasz dopuszczalnej długości całego toru.
W praktyce dobrze wykonany kabel krosowany jest prosty do zrobienia, ale wymaga konsekwencji: jednego schematu, krótkiego rozplotu i obowiązkowego testu. Jeśli zachowasz te trzy zasady, unikniesz większości problemów jeszcze zanim przewód trafi do komputera, switcha albo sprzętu w małym biurze.
