Zaciskanie wtyku sieciowego nie polega na samym dociśnięciu metalowych styków, tylko na poprawnym ułożeniu żył, dobraniu właściwego wtyku i zachowaniu skrętu par jak najbliżej końcówki. W tym tekście pokazuję, jak zacisnąć rj45 bez psucia kabla i bez typowych błędów, które wychodzą dopiero na testerze albo po pierwszym zgięciu przewodu. Opisuję też, jaki standard wybrać, czym różni się kabel linkowy od instalacyjnego i kiedy lepiej od razu sięgnąć po gotowy patchcord.
Najkrótsza droga do poprawnie zaciśniętego kabla
- Wybierz jeden standard i trzymaj go po obu końcach kabla, najczęściej T568B albo T568A.
- Nie rozplataj par za mocno - im mniej odkręconych żył, tym mniejsze ryzyko problemów z połączeniem.
- Dobierz wtyk do kabla - inny do linki, inny do przewodu ekranowanego, a jeszcze inny do wersji przelotowej.
- Wsuń żyły do końca i dopiero wtedy wykonaj zacisk, bo niedosunięta żyła potrafi udawać poprawne połączenie.
- Sprawdź kabel testerem, nawet jeśli wizualnie wygląda dobrze.
- Przy jednym krótkim przewodzie gotowy patchcord bywa rozsądniejszy niż kupowanie narzędzi od zera.
Co naprawdę dzieje się podczas zaciskania wtyku RJ45
W praktyce pracujesz z wtykiem 8P8C, który potocznie nazywa się RJ45, i to ważne rozróżnienie pomaga uniknąć nieporozumień przy zakupie. Zaciskarka nie „tworzy” połączenia z niczego - jej zadaniem jest wciśnięcie styków w miedziane żyły i jednoczesne dociśnięcie płaszcza kabla tak, żeby przewód nie wysunął się przy lekkim szarpnięciu.
Najlepiej myśleć o tym zadaniu w trzech warstwach: musi być dobry kontakt elektryczny, poprawne ułożenie żył i sensowne odciążenie mechaniczne. Jeśli jedna z tych rzeczy zawiedzie, kabel może działać tylko częściowo, działać niestabilnie albo w ogóle nie zestawić linku. Ja przy takich pracach zawsze zaczynam od świadomości, że to nie siła zacisku robi największą różnicę, tylko staranność przygotowania końcówki.
W domu i biurze najważniejsza jest konsekwencja. Nie trzeba szukać magicznego standardu, który „będzie szybszy”, bo przy poprawnym zarobieniu oba popularne układy dają tę samą wydajność. Gdy rozumiesz już, co decyduje o jakości zacisku, łatwiej dobrać właściwe narzędzia.
Jakie narzędzia i materiały przygotować przed pracą
Do sensownego zaciskania nie potrzeba warsztatu sieciowego za kilka tysięcy złotych, ale też nie warto iść w przypadkowe akcesoria z najniższej półki. Przy jednej czy dwóch końcówkach można się jeszcze ratować improwizacją, lecz przy kilku kablach różnica między „jakoś działa” a „działa stabilnie” wychodzi bardzo szybko.
| Narzędzie lub materiał | Po co jest potrzebny | Orientacyjny koszt w 2026 | Moja uwaga praktyczna |
|---|---|---|---|
| Zaciskarka RJ45 | Dociska styki i blokuje płaszcz kabla | 40-150 zł za podstawową, 120-300 zł za lepszą | Do sporadycznej pracy wystarczy prosty model, ale luźne szczęki szybko męczą |
| Ściągacz izolacji lub ostrze w zaciskarce | Pozwala zdjąć płaszcz bez uszkodzenia żył | 15-40 zł | Najwięcej problemów robi za głębokie nacięcie izolacji |
| Wtyki RJ45 | Końcówka do zarobienia kabla | zwykle 15-60 zł za opakowanie, zależnie od typu i jakości | Dobierz wtyk do kabla: do linki, do ekranowanego przewodu albo wersję przelotową |
| Tester kabli | Sprawdza ciągłość i kolejność żył | 25-80 zł za prosty, 120-300 zł za wygodniejszy | Przy więcej niż jednym kablu to praktycznie obowiązkowy zakup |
| Osłonki odciążające | Chronią zatrzask i wyjście kabla | 10-25 zł za zestaw | Nie są konieczne, ale poprawiają trwałość przewodu |
Linka czy drut
To jeden z ważniejszych szczegółów, który początkujący często ignorują. Do klasycznego wtyku RJ45 najłatwiej zaciska się linkę, czyli przewód wielodrutowy, elastyczny i typowy dla patchcordów. Drut, czyli przewód jednodrutowy stosowany częściej w instalacji stałej, lepiej kończyć w gnieździe lub module keystone, a nie w zwykłym wtyku, bo łatwiej go uszkodzić i gorzej znosi wyginanie.
Przeczytaj również: Brama domyślna jest niedostępna? Sprawdź, jak naprawić błąd
Wtyk zwykły czy przelotowy
Jeśli robisz pierwsze końcówki, wtyk przelotowy bywa wybaczający. Żyły przechodzą przez złącze, więc łatwiej sprawdzić kolejność i dosunąć je do końca, a nadmiar odcina się przy zacisku. Zwykły wtyk jest bardziej kompaktowy, ale wymaga dokładniejszego docięcia i pewniejszej ręki. Do kabli ekranowanych potrzebny jest z kolei odpowiedni wtyk metalowy, który zapewnia kontakt z ekranem.
Mając taki zestaw, można przejść do samego zaciskania bez zgadywania i bez poprawiania każdej końcówki po trzy razy.

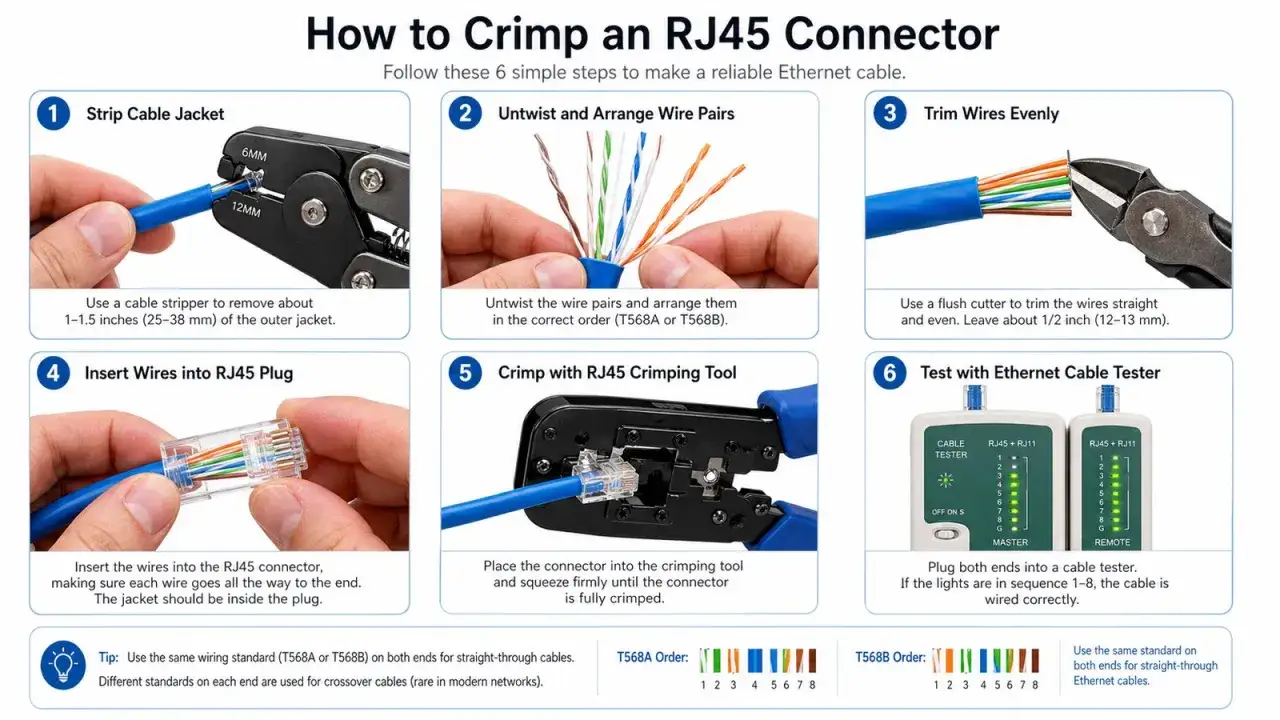

Jak zacisnąć wtyk RJ45 krok po kroku
Najwygodniej pracuje się, gdy od razu ustalisz standard połączenia. Jeśli nie masz narzuconego układu przez istniejącą instalację, w praktyce dobrze sprawdza się T568B, bo jest łatwy do zapamiętania i często spotykany w patchcordach biurowych. Kluczowe jest jednak nie to, który wybierzesz, tylko to, żeby oba końce kabla były zarobione identycznie.
- Odetnij końcówkę kabla prosto. Jeśli przewód jest zgnieciony, rozciągnięty albo nadcięty, lepiej cofnąć się o kilka centymetrów niż próbować ratować uszkodzony fragment.
- Zdejmij tylko płaszcz zewnętrzny, zwykle na długości 2-3 cm. Nie naciskaj ostrzem zbyt głęboko, bo łatwo przeciąć izolację żył.
- Rozdziel pary i ułóż żyły w wybranym standardzie. Przy T568B kolejność od lewej do prawej, patrząc na wtyk ze stykami do góry i zatrzaskiem od spodu, to: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.
- Wyrównaj końcówki tak, żeby były równe i możliwie krótkie. Im krótszy nieosłonięty odcinek pary, tym lepiej dla jakości sygnału. Przy Cat6 staram się trzymać rozplot jak najbliżej granicy 13 mm, a najlepiej jeszcze krócej.
- Wsuwaj żyły do wtyku do samego końca. Każda żyła musi wejść pod swój tor, a płaszcz kabla powinien znaleźć się pod zaciskiem odciążającym. To ważniejsze niż sam moment zaciśnięcia.
- Jeśli używasz wtyku przelotowego, pozwól, by żyły wystawały z przodu, a dopiero potem dociąć je zaciskarką. Wtedy masz pewność, że doszły do końca.
- Zaciśnij jednym zdecydowanym ruchem. Nie dopychaj wtyku kilka razy, bo można rozchwiać kontakt albo uszkodzić styk.
- Powtórz identycznie drugi koniec. Jeśli robisz prosty kabel do sieci domowej lub biurowej, oba końce ustaw tak samo.
Ja lubię po każdym takim kroku zerknąć jeszcze raz na kolejność żył, bo najgorsze błędy nie wynikają z braku siły, tylko z chwili nieuwagi. Gdy ta część jest już opanowana, zostaje decyzja, czy wybrać T568A, czy T568B.
T568A czy T568B i który układ wybrać
Oba standardy działają tak samo dobrze, więc nie ma tu wyścigu o prędkość. Różnią się tylko miejscem zielonej i pomarańczowej pary, a to oznacza, że wybór ma znaczenie głównie organizacyjne. Jeśli nowa instalacja ma być spójna, wybieram jeden układ i opisuję go od początku do końca, zamiast mieszać systemy w jednym lokalu.
| Standard | Jak wygląda układ | Kiedy ma sens | Praktyczny komentarz |
|---|---|---|---|
| T568A | Na pinach 1-2 pracuje para zielona, a 3-6 para pomarańczowa jest zamieniona względem B | Gdy musisz dopasować się do istniejącej instalacji lub wymagań projektu | Technicznie jest równorzędny z B i nie daje ani wyższej, ani niższej prędkości |
| T568B | Na pinach 1-2 pracuje para pomarańczowa, a 3-6 zielona | Gdy robisz nową sieć domową albo biurową i chcesz trzymać się popularnego układu | To często najwygodniejszy wybór przy patchcordach i krótkich odcinkach |
Najważniejsza zasada brzmi: nie mieszaj standardów na dwóch końcach tego samego kabla, jeśli nie chcesz świadomie robić przewodu krosowego. Dawniej crossover miał swoje zastosowanie, ale dziś w większości domowych i biurowych scenariuszy nie jest potrzebny. Jeśli jedna część instalacji już istnieje, po prostu dopasuj się do niej i trzymaj ten sam układ w całym miejscu.
Kiedy standard jest już jasny, najwięcej problemów robią drobiazgi mechaniczne, a nie sama kolejność kolorów.
Najczęstsze błędy, które psują kabel po pierwszym teście
W praktyce większość problemów wynika z pośpiechu. Kabel wygląda dobrze, zatrzask trzyma, a mimo to połączenie działa tylko częściowo albo w ogóle nie startuje. To zwykle oznacza jeden z kilku powtarzalnych błędów.
- Za długi rozplot par - im dalej rozkręcisz skrętkę od końcówki, tym większe ryzyko przesłuchów i spadku jakości sygnału.
- Żyła nie doszła do końca wtyku - z zewnątrz wszystko może wyglądać poprawnie, ale styk nie łapie miedzi.
- Zły typ wtyku do kabla - linka i drut nie powinny być traktowane tak samo, a do przewodu ekranowanego potrzebny jest odpowiedni metalowy wtyk.
- Za słaby zacisk - luźny styk potrafi działać „na stole”, a po zgięciu przewodu od razu gubi połączenie.
- Brak odciążenia płaszcza - jeśli kabel trzyma się tylko na stykach, zatrzask i żyły dostają po czasie najbardziej.
- Pomieszane standardy - jedna końcówka według A, druga według B daje kabel krosowany, którego nie zawsze potrzebujesz.
Jest jeszcze jeden sygnał ostrzegawczy, o którym warto pamiętać: jeśli po zaciśnięciu kabel działa tylko na 100 Mb/s, a nie na 1 Gb/s, problem często siedzi w jednej parze albo w słabym kontakcie którejś żyły. Gigabit potrzebuje wszystkich ośmiu przewodów, więc nawet drobna pomyłka potrafi obniżyć link bez całkowitego zerwania połączenia.
Gdy już wiesz, czego unikać, pozostaje sprawdzić kabel i zdecydować, czy trzyma parametry.
Jak sprawdzić kabel i kiedy lepiej zacząć od nowa
Najprostszy tester za kilkadziesiąt złotych wystarcza do domowych i małych biurowych prac. Dla mnie to jedno z tych narzędzi, które nie robią wrażenia, dopóki nie uratują kilku godzin szukania usterki. W praktyce test powinien pokazać ciągłość każdej żyły, poprawną kolejność pinów i brak przerw po poruszeniu przewodem.
Jeśli tester pokazuje brak jednej żyły, zamianę kolejności albo losowe przerwy przy delikatnym zgięciu wtyku, nie warto się upierać. Takie połączenie lepiej od razu zarobić od nowa, niż liczyć, że „samo się ułoży”. Ja nie ufam kablowi, który przechodzi test tylko przy idealnie nieruchomej pozycji.
- Wszystkie żyły przechodzą test - kabel nadaje się do użycia.
- Jedna żyła nie świeci - najczęściej problem z dosunięciem albo zaciśnięciem.
- Kolejność jest błędna - układ kolorów został źle ułożony, więc trzeba zacząć od nowa.
- Po poruszeniu przewodem wynik się zmienia - styki są niestabilne lub wtyk nie trzyma płaszcza kabla.
Jeżeli robisz jeden kabel raz na kilka lat, prosty tester i tak szybko się zwróci spokojem. A jeśli po tej kontroli wszystko jest w porządku, można już rozsądnie ocenić, kiedy samodzielne zaciskanie ma sens, a kiedy lepiej po prostu kupić gotowy przewód.
Kiedy samodzielne zaciskanie ma sens, a kiedy lepiej kupić gotowy patchcord
Samodzielne zarabianie końcówek ma największy sens wtedy, gdy potrzebujesz konkretnej długości, prowadzisz kabel przez peszel, za szafką, do kamery IP albo w miejscu, gdzie gotowy przewód byłby po prostu za krótki. Sprawdza się też przy większej liczbie odcinków, bo wtedy inwestycja w zaciskarkę i tester rozkłada się na wiele użyć.
Gotowy patchcord jest z kolei rozsądniejszy przy jednym krótkim połączeniu, zwłaszcza jeśli ma po prostu połączyć router ze switchem albo laptop z gniazdem w biurze. Dobrze zrobiony fabryczny kabel zwykle kosztuje mniej niż komplet narzędzi, a przy okazjonalnym użyciu daje mniej okazji do pomyłki. Jeśli potrzebujesz tylko jednego przewodu, a nie planujesz robić kolejnych, kupno gotowca jest po prostu bardziej praktyczne.
Najrozsądniejszy kompromis, jaki widzę w domowej sieci, to zrobić jeden próbny kabel, sprawdzić go testerem, a dopiero potem brać się za kolejne odcinki. Taki rytm oszczędza czas, nerwy i poprawki, które najczęściej wychodzą dopiero wtedy, gdy przewód jest już schowany za meblem albo w ścianie.
