Jak podłączyć gniazdo sieciowe - krok po kroku i bez błędów

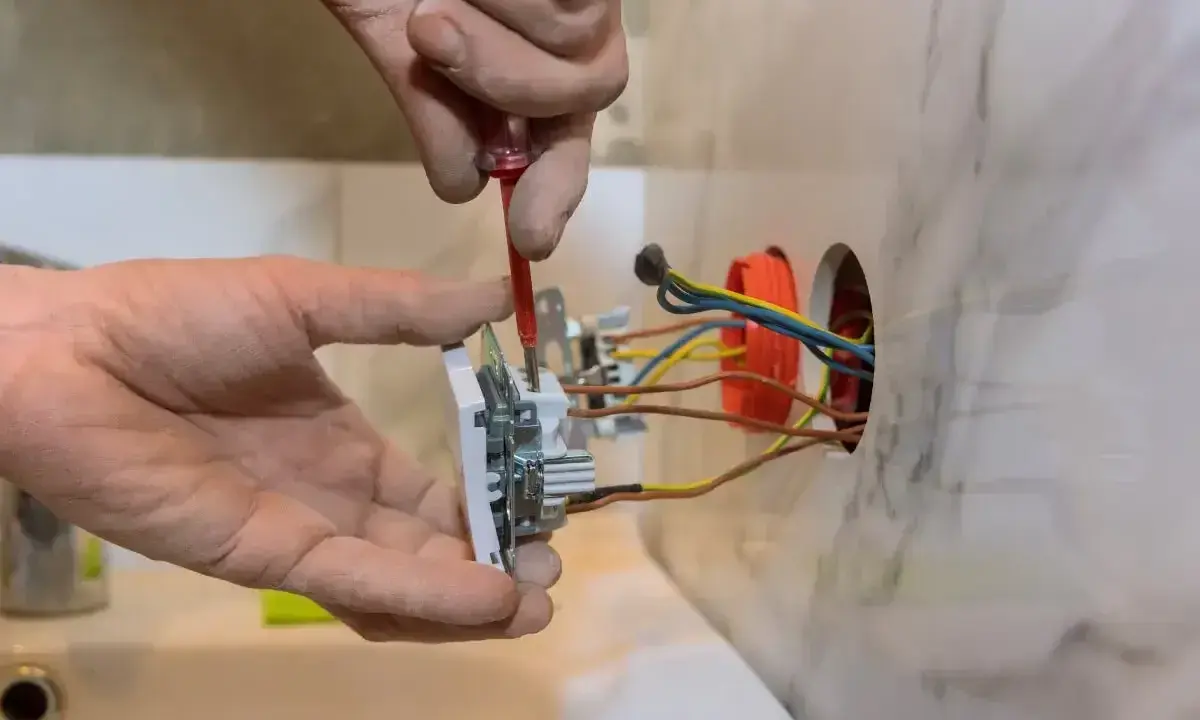

Ręce montują gniazdko internetowe. Widać przewody i śrubokręt.

Napisano przez

Justyna Kwiatkowska

Opublikowano

6 cze 2026

Spis treści

Dobre gniazdo sieciowe robi większą różnicę, niż wielu osobom się wydaje: porządny punkt LAN daje stabilniejsze połączenie niż Wi‑Fi, a przy okazji ułatwia rozbudowę domowej sieci. W tym tekście pokazuję, jak wygląda podłączenie gniazdka internetowego, co przygotować przed montażem, jak dobrać standard okablowania i jak sprawdzić, czy wszystko działa bez strat prędkości. Skupiam się na praktyce, bo to właśnie szczegóły przy żyłach, parach i zaciskach najczęściej decydują o sukcesie.

Najważniejsze rzeczy do zapamiętania przed montażem

  • Najpierw sprawdzam typ gniazda, rodzaj kabla i to, czy na drugim końcu instalacji użyty jest ten sam standard.
  • Do pracy zwykle wystarczą: ściągacz izolacji, obcinak, narzędzie LSA/IDC albo moduł tool-free i prosty tester sieci.
  • W instalacji ściennej ważniejsze od „magicznego” standardu jest to, żeby oba końce kabla były zarobione identycznie.
  • Pary skręcone rozkręcam tylko na tyle, na ile trzeba do wciśnięcia ich w zaciski.
  • Jeśli gniazdo ma ekranowanie, trzeba zadbać o kontakt ekranu z modułem, a nie tylko o same żyły.
  • Po montażu zawsze robię test ciągłości i sprawdzam, czy łącze negocjuje oczekiwaną prędkość.

Co trzeba sprawdzić przed montażem

Zanim biorę się za montaż, sprawdzam trzy rzeczy: typ gniazda, typ kabla i to, czy na drugim końcu instalacji obowiązuje ten sam standard. W praktyce spotykam najczęściej moduł keystone albo gniazdo podtynkowe, a do pracy przygotowuję ściągacz izolacji, obcinak, narzędzie LSA/IDC i tester. Jeśli puszka jest płytka albo kabel ma ekran, lepiej wyłapać to teraz niż walczyć z tym przy zamkniętej ramce.

Patrzę też na kategorię przewodu i wkładki. Gniazdo Cat5e, Cat6 i Cat6A wygląda podobnie, ale daje inny zapas jakości, więc nie warto mieszać przypadkowych elementów z różnych półek. Ja zwykle wybieram osprzęt tej samej kategorii co kabel albo wyższą, bo w instalacji domowej daje to po prostu mniej niespodzianek. Kiedy wszystko jest już dobrane, można przejść do samego montażu.

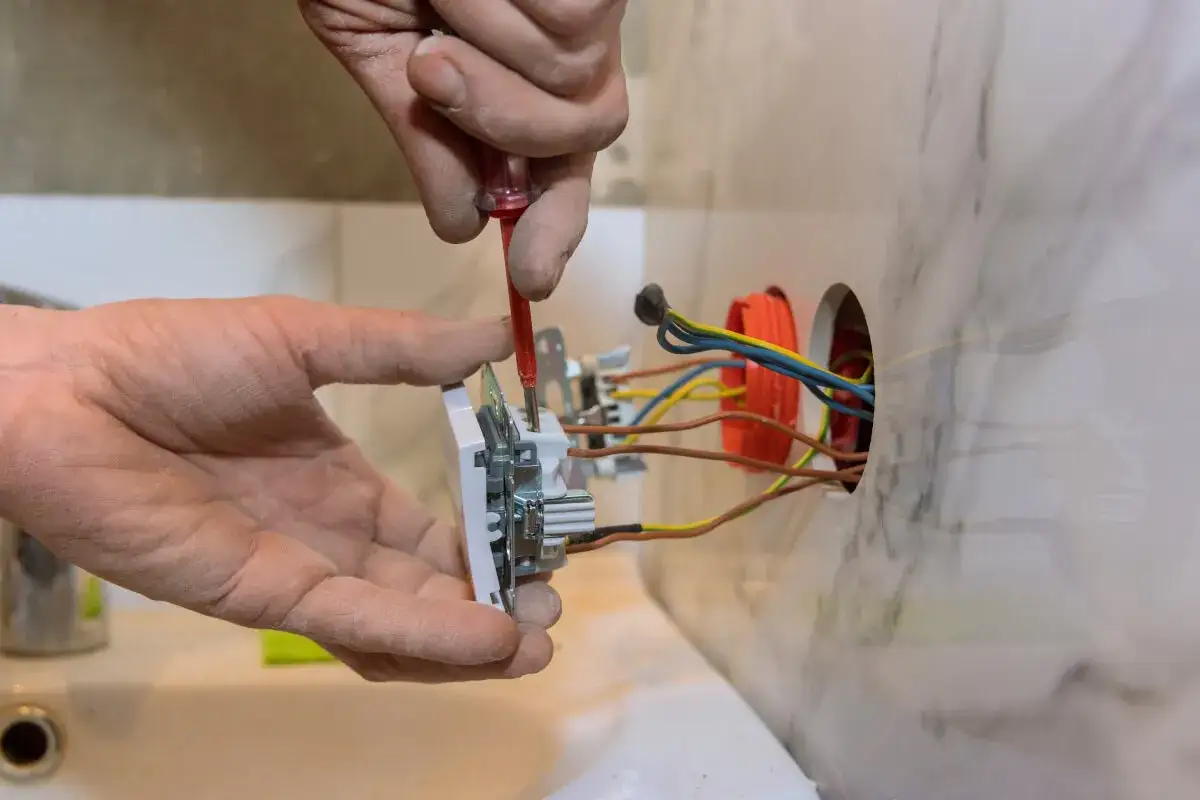

Ręce montują gniazdko internetowe, przykręcając je śrubokrętem. Widać przewody wychodzące z puszki instalacyjnej.

Jak podłączyć gniazdo sieciowe krok po kroku

Sam montaż nie jest skomplikowany, ale wymaga dokładności. W gniazdach ściennych największy błąd robi się zwykle nie przy samym wciśnięciu żył, tylko wcześniej, gdy za mocno rozkręca się pary albo ucina kabel zbyt krótko.

  1. Wyłączam zasilanie w obwodzie, jeśli gniazdo internetowe jest montowane obok instalacji 230 V. Skrętka sama w sobie nie wymaga odłączenia prądu, ale przy pracy w puszce ściennej wolę nie ryzykować.
  2. Ściągam zewnętrzny płaszcz na odcinku mniej więcej 2,5-4 cm, zależnie od modelu. Zdejmuję tylko tyle, ile naprawdę potrzeba, żeby nie osłabić kabla.
  3. Rozdzielam pary i układam żyły zgodnie z oznaczeniem na module. Większość gniazd ma nadrukowany kolorowy schemat, więc nie zgaduję, tylko czytam go na obudowie.
  4. Nie rozkręcam par bardziej, niż jest to konieczne. To drobiazg, ale właśnie on najczęściej odróżnia poprawne łącze od takiego, które później gubi gigabit.
  5. Wkładam żyły w zaciski LSA/IDC albo zamykam moduł tool-free, jeśli producent zastosował beznarzędziowy system. LSA to zacisk wciskowy, a IDC to styk przebijający izolację i chwytający miedzianą żyłę.
  6. W przypadku kabla ekranowanego pilnuję kontaktu oplotu lub folii z częścią metalową modułu. Samo „wsunięcie kabla do środka” nie wystarczy, jeśli ekran ma realnie działać.
  7. Mocuję wkład w puszce, zakładam ramkę i od razu robię test. Lepiej poprawić przewód na otwartym gnieździe niż po całkowitym złożeniu osprzętu.

Najwięcej problemów wynika nie z samej kolejności kolorów, tylko z pośpiechu przy dociśnięciu i zbyt długiego rozkręcenia par. To prowadzi mnie prosto do wyboru standardu, bo właśnie tu wiele osób robi niepotrzebne zamieszanie.

T568A czy T568B i dlaczego spójność jest ważniejsza niż nazwa

Jak przypomina Fluke Networks, różnica między T568A i T568B sprowadza się do kolejności par zielonej i pomarańczowej na pinach 1, 2 oraz 3, 6. Technicznie oba układy działają poprawnie, o ile cały odcinek jest zarobiony konsekwentnie. W gnieździe ściennym ważniejsze od samej literki jest to, żeby na obu końcach kabla nie było mieszaniny dwóch różnych schematów.

Standard Piny 1 i 2 Piny 3 i 6 Praktyczny komentarz
T568A para zielona para pomarańczowa Dobry wybór, jeśli cała instalacja ma być spójna od początku do końca.
T568B para pomarańczowa para zielona Równie poprawny; liczy się to, by oba końce tego samego kabla były zarobione tak samo.

Jeśli robię nową linię w domu, wybieram jeden schemat i trzymam się go wszędzie: w gnieździe, w patch panelu i przy drugim zakończeniu kabla. Mieszanie A z B w jednym odcinku tworzy efekt skrzyżowania par, który w gnieździe ściennym zwykle nie jest tym, czego chcę. Gdy standard jest już ustalony, łatwiej wychwycić błędy montażowe, które faktycznie psują instalację.

Najczęstsze błędy przy zarabianiu gniazda

W praktyce powtarza się kilka problemów i niemal każdy da się przewidzieć jeszcze przed testem. Najgorsze jest to, że część z nich pozwala uzyskać „jakieś” połączenie, ale nie takie, jakie miało działać.

Błąd Co się dzieje Jak temu zapobiec
Zbyt duże rozkręcenie par Spada stabilność połączenia, a gigabit zaczyna działać niepewnie. Rozkręcam żyły tylko na długość potrzebną do zacisku.
Pomylenie kolorów lub standardów Łącze nie wstaje albo działa tylko częściowo. Odczytuję schemat z obudowy i stosuję ten sam układ na obu końcach kabla.
Niedociśnięte żyły Połączenie raz działa, raz znika. Używam właściwego narzędzia i sprawdzam, czy żyła została dociśnięta do końca.
Uszkodzona izolacja przy cięciu Może pojawić się zwarcie albo słaby styk. Nie tnę zbyt głęboko i nie używam tępego noża.
Brak poprawnego kontaktu ekranu w STP Ekranowanie przestaje spełniać swoją funkcję. Trzymam się instrukcji konkretnego modułu, bo sposób zakończenia ekranu zależy od producenta.
Brak testu po montażu Błąd wychodzi dopiero po podłączeniu routera, komputera albo telewizora. Zawsze sprawdzam wszystkie osiem żył przed zamknięciem osprzętu.

Jest jeszcze jeden praktyczny trop: jeśli połączenie działa tylko na 100 Mb/s, a powinno na gigabicie, bardzo często winna jest jedna para albo słabo dociśnięty przewód. To nie jest „magiczny” problem sieci, tylko zwykły błąd montażowy. Po takiej kontroli przechodzę do testów, bo dopiero one pokazują, czy całość naprawdę trzyma parametry.

Jak sprawdzić, czy gniazdo działa tak jak powinno

Najprostszy test to zwykły tester okablowania, który sprawdza kolejność i ciągłość wszystkich żył. W domu to zwykle wystarcza, bo od razu widać, czy nie ma przerwy, zamiany par albo źle dociśniętego styku. Jeśli mam pod ręką przełącznik sieciowy albo router, patrzę też na diody linku i na to, jaką prędkość negocjuje karta sieciowa.

Przy połączeniach gigabitowych zwracam uwagę na wszystkie osiem żył, bo łącze 1000 Mb/s korzysta z całego kabla, a nie tylko z części par. Jeśli komputer łączy się tylko z 100 Mb/s, a kabel miał działać szybciej, wracam do zacisków i sprawdzam po kolei każdy styk. Gdy instalacja ma obsługiwać biuro domowe, NAS albo punkt dostępowy Wi‑Fi, robię jeszcze szybki test transferu większego pliku, bo wtedy widać stabilność lepiej niż na samym „pingowaniu”.

Po pozytywnym teście zawsze opisuję port. To drobiazg, ale później oszczędza mnóstwo czasu, zwłaszcza gdy w mieszkaniu jest kilka punktów sieciowych i łatwo pomylić, który kabel prowadzi do którego pokoju. A kiedy już wszystko działa, zostaje jeszcze jedna rzecz: dobrze dobrać kabel i sposób prowadzenia instalacji, żeby nie poprawiać jej za pół roku.

Jak zrobić punkt sieciowy, którego nie trzeba poprawiać

Jeśli instalacja ma służyć latami, myślę o niej szerzej niż tylko o samym gniazdku w ścianie. W domach i mieszkaniach najbezpieczniej jest prowadzić skrętkę tak, by nie była dociśnięta do przewodów zasilających, nie była ostro zagięta i miała choć niewielki zapas długości przy puszce. To później bardzo ułatwia ewentualną wymianę modułu albo przełożenie gniazda.

W praktyce często polecam Cat6 do typowego domu i Cat6A tam, gdzie ktoś planuje większy zapas albo bardziej wymagającą sieć. UTP jest prostsze w montażu i w wielu mieszkaniach całkowicie wystarcza, a STP ma sens wtedy, gdy naprawdę potrzebujesz ekranowania i wiesz, jak je poprawnie zakończyć. Ekran bez dobrego uziemienia i poprawnych końcówek potrafi być bardziej kłopotem niż pomocą, więc nie traktuję go jak obowiązkowy „upgrade”.

Jeśli z jednego miejsca rozchodzą się dwa lub więcej punktów, wolę od początku myśleć o porządnym opisie kabli i centralnym zakończeniu w szafce albo w większej puszce technicznej. To właśnie tam najłatwiej zachować porządek, a potem wymieniać urządzenia bez rozkuwania ścian. Dobrze wykonane gniazdo sieciowe nie wymaga codziennej uwagi, ale daje dokładnie to, czego oczekujesz od przewodowej sieci: stabilność, przewidywalność i brak niespodzianek przy większym transferze.

FAQ - Najczęstsze pytania

Najpierw warto upewnić się, jaki to typ gniazda, jaki kabel będzie do niego podłączony i czy na drugim końcu instalacji obowiązuje ten sam standard. Do pracy przydają się ściągacz izolacji, obcinak, narzędzie LSA/IDC lub moduł tool-free oraz prosty tester sieci.

Tak, oba schematy są poprawne technicznie, jeśli cały odcinek kabla jest zarobiony konsekwentnie w jednym standardzie. Różnica dotyczy tylko zamiany par zielonej i pomarańczowej na pinach 1, 2 oraz 3, 6, więc najważniejsza jest spójność na obu końcach przewodu.

Najczęściej winna jest jedna źle dociśnięta żyła, zbyt mocno rozkręcona para albo pomieszanie kolorów i standardów. Przy połączeniu gigabitowym liczą się wszystkie osiem żył, więc nawet drobny błąd przy zacisku może obniżyć prędkość albo sprawić, że łącze będzie niestabilne.

Najprostszy test to sprawdzenie ciągłości i kolejności wszystkich żył prostym testerem okablowania. Potem warto zobaczyć, czy router lub przełącznik negocjuje oczekiwaną prędkość i czy diody linku zachowują się prawidłowo.

Do typowego domu autor poleca Cat6, a Cat6A tam, gdzie potrzebny jest większy zapas lub bardziej wymagająca sieć. UTP jest prostsze w montażu i często wystarcza, natomiast STP ma sens wtedy, gdy naprawdę potrzebne jest ekranowanie i potrafisz je poprawnie zakończyć.
