Poprawna kolejność żył w RJ45 decyduje o tym, czy kabel sieciowy zadziała od razu, czy będzie później źródłem losowych problemów. W praktyce rj 45 kolejnosc sprowadza się do dwóch standardów, T568A i T568B, a różnica między nimi jest prostsza, niż zwykle się wydaje. W tym tekście pokazuję, jak ułożyć przewody, jak rozpoznać właściwy układ i jak uniknąć błędów, które psują łącze mimo pozornie poprawnego zacisku.
Najważniejsze rzeczy, które trzeba wiedzieć o kolejności żył w RJ45
- T568A i T568B mają takie samo działanie elektryczne, różnią się głównie zamianą pary zielonej i pomarańczowej.
- W jednej instalacji trzymaj się jednego standardu od początku do końca.
- Patrząc na wtyk od strony styków z zatrzaskiem w dół, pin 1 jest po lewej.
- Do zwykłego kabla prostego oba końce zarabia się tak samo.
- Najgroźniejszy błąd to nie sama zmiana A/B, tylko split pair, czyli pomieszanie par elektrycznych.
Który standard wybrać, T568A czy T568B
Ja zaczynam od wyboru standardu, bo bez tego łatwo zrobić kabel, który działa, ale nie pasuje do reszty instalacji. T568A i T568B mają identyczne parametry transmisyjne; różnią się tym, że zamieniają miejscami parę zieloną i pomarańczową. W praktyce nie chodzi więc o to, który układ jest „lepszy”, tylko o konsekwencję.
| Kryterium | T568A | T568B |
|---|---|---|
| Para na pinach 1 i 2 | zielona | pomarańczowa |
| Para na pinach 3 i 6 | pomarańczowa | zielona |
| Piny 4, 5, 7 i 8 | niebieska i brązowa para bez zmian | niebieska i brązowa para bez zmian |
| Zastosowanie | gdy wymaga tego istniejąca instalacja lub projekt | gdy chcesz trzymać się najczęściej spotykanego układu w domach i małych biurach |
| Najważniejsza zasada | nie mieszać z drugim standardem bez potrzeby | nie mieszać z drugim standardem bez potrzeby |
Jeśli robię kabel prosty do zwykłego połączenia, oba końce zarabiam tak samo. Jeśli planuję większą instalację, zapisuję sobie wybrany standard i trzymam się go wszędzie: w gniazdach, patch panelu i patchcordach. Dzięki temu później nie trzeba zgadywać, skąd wziął się problem. Gdy standard jest już wybrany, można rozpisać dokładną kolejność pinów i ułożyć żyły bez zgadywania.

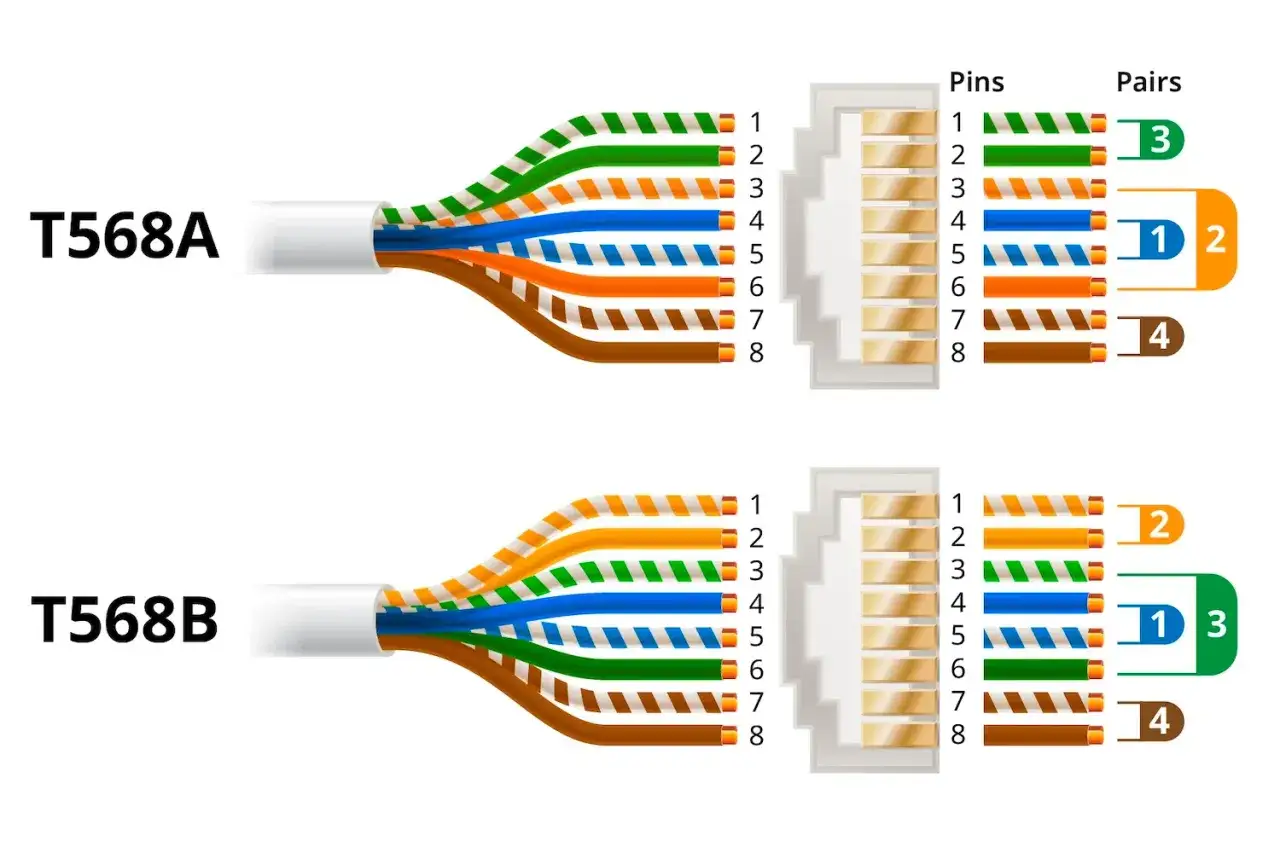

Dokładna kolejność żył w złączu RJ45
Patrzę na wtyk od strony styków, z zatrzaskiem skierowanym w dół. W takiej orientacji pin 1 jest po lewej, a reszta idzie kolejno w prawo. To ważny szczegół, bo wiele pomyłek bierze się nie z samego koloru przewodu, tylko z odwrotnego odczytania wtyku. Potocznie mówi się RJ45, choć technicznie jest to złącze 8P8C, ale w praktyce każdy wie, o co chodzi.
| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
W obu standardach niebieska i brązowa para pozostają w tych samych miejscach. Zmienia się przede wszystkim zielona i pomarańczowa para, więc to właśnie na nich najłatwiej się pomylić. Jeśli zapamiętasz tylko jedną rzecz, niech będzie taka: kolejność żył nie jest przypadkowa, ale też nie trzeba uczyć się jej na pamięć, jeśli masz przed sobą jasny schemat. Sama kolejność to jednak za mało, bo kabel można zepsuć już na etapie przygotowania żył.
Jak zarobić kabel bez psucia par
Tu najłatwiej o błąd, bo wszystko wygląda prosto dopóki nie trzeba utrzymać żył w idealnym porządku. Ja zawsze robię to w tej samej kolejności, bo powtarzalność zmniejsza liczbę pomyłek.
- Odetnij koniec kabla równo i zdejmij zewnętrzną powłokę na około 2-3 cm.
- Rozdziel pary tylko na tyle, na ile trzeba. Im krócej będą rozkręcone, tym lepiej; staram się nie zostawiać długiego odcinka bez skrętu przy samym wtyku.
- Ułóż żyły według wybranego standardu i spłaszcz je palcami, żeby nie rozchodziły się na boki.
- Przytnij końce jednym równym cięciem, tak aby wszystkie miały podobną długość.
- Wsuń przewody do końca wtyku RJ45 i sprawdź jeszcze raz, czy kolory są na właściwych miejscach.
- Zaciskaj dopiero wtedy, gdy żyły doszły do samego czoła złącza.
- Na koniec sprawdź kabel testerem, bo sam wzrok nie pokaże wszystkiego.
Warto też dopasować wtyk do rodzaju przewodu. Kabel z żyłą sztywną i kabel linkowy nie zachowują się tak samo, więc przypadkowo dobrane złącze potrafi dać słaby, nietrwały styk. Przy większej liczbie kabli tester nie jest dodatkiem, tylko oszczędnością czasu, bo od razu pokazuje, czy przewody są ułożone poprawnie. Taka kolejność pracy prowadzi naturalnie do kolejnego problemu: nawet dobrze zarobiony kabel może być elektrycznie zły, jeśli pomylisz pary albo odczytasz objaw zbyt późno.
Najczęstsze błędy, które wyglądają niegroźnie
Najwięcej problemów widzę nie przy samym zacisku, tylko wtedy, gdy ktoś układa kolory „na oko”. Czasem kabel nawet się połączy, ale nie przejdzie na gigabit albo zacznie gubić pakiety pod obciążeniem. Właśnie dlatego warto odróżnić zwykłą zmianę standardu od błędu w parach.
| Błąd | Co się zwykle dzieje | Jak to naprawić |
|---|---|---|
| Jeden koniec w T568A, drugi w T568B bez takiego zamiaru | Powstaje kabel krosowany. W starszych układach bywał potrzebny, dziś zwykle jest zbędny. | Zarabiaj oba końce tym samym standardem, jeśli potrzebujesz kabla prostego. |
| Split pair | Link może działać niestabilnie, a przy gigabicie albo PoE pojawiają się problemy. | Sprawdź nie tylko kolory, ale też to, czy każda para pozostaje swoją parą. |
| Za długie rozkręcenie par | Większe zakłócenia i gorsza jakość połączenia, szczególnie przy wyższych prędkościach. | Trzymaj skrętkę możliwie blisko końcówki. |
| Żyły nie weszły do końca wtyku | Brak styku albo przerywanie przy poruszaniu przewodem. | Wsuń przewody ponownie i przytnij je równo. |
| Zły typ złącza dla kabla | Słaby zacisk, wyrywanie żył albo niestabilne połączenie. | Dobierz wtyk do kabla litego albo linkowego. |
Split pair to sytuacja, w której kolory wyglądają poprawnie, ale elektryczne pary zostały poprzestawiane. To jeden z tych błędów, które najłatwiej przeoczyć bez testera, bo wizualnie wszystko wygląda porządnie. Jeśli chcesz mieć pewność, nie wystarczy spojrzeć na wtyk z boku, trzeba sprawdzić układ całej pary. Żeby zrozumieć, dlaczego taki detal ma znaczenie, trzeba spojrzeć na gigabit i PoE, a nie tylko na sam link światła na switchu.
Dlaczego kolejność ma znaczenie przy gigabicie i PoE
Przy 100 Mb/s kabel potrafi jeszcze „udawać”, że wszystko jest w porządku, bo transmisja korzysta z dwóch par. Przy 1 Gb/s używane są już wszystkie cztery pary, więc każdy błąd w kolejności albo w parach wychodzi szybciej. W instalacjach z PoE, czyli zasilaniem urządzeń przez Ethernet, sprawa jest jeszcze bardziej wrażliwa, bo oprócz danych płynie też energia i kiepski zacisk mniej wybacza.
- Na 100 Mb/s część błędów może się nie ujawnić od razu.
- Na 1 Gb/s źle ułożone pary wychodzą szybciej, bo system wykorzystuje wszystkie przewody.
- PoE wymaga dobrego kontaktu, bo obok sygnału przesyłane jest także zasilanie.
- Kabel, który działa „na próbę”, nie zawsze będzie stabilny po podłączeniu kamery, punktu dostępowego albo telefonu VoIP.
W nowoczesnych urządzeniach crossover jest dziś rzadziej potrzebny, bo wiele portów samo dostosowuje sposób połączenia. To jednak nie znaczy, że można mieszać standardy przypadkiem. W instalacji strukturalnej nadal najbezpieczniej jest utrzymywać jeden układ na całej trasie, bo wtedy łatwiej diagnozować awarie i szybciej wykrywać uszkodzone odcinki. Dlatego przy domowej instalacji bardziej opłaca się prosty zestaw zasad niż pamięć do kolorów.
Co sprawdzam po zarobieniu pierwszego kabla, żeby nie wracać do niego drugi raz
Jeśli robię kilka kabli pod rząd, zawsze poświęcam chwilę na kontrolę, zanim kabel trafi do gniazdka, switcha albo szafki. Ta chwila zwraca się niemal od razu, bo większość usterek w okablowaniu to nie „awarie”, tylko zwykłe pomyłki montażowe.
- Sprawdzam, czy oba końce są zarobione tym samym standardem.
- Patrzę, czy zatrzask wtyku jest skierowany tak samo przy kontroli po obu stronach.
- Porównuję kolejność żył z testerem, a nie tylko wzrokiem.
- Oznaczam kabel po obu stronach, żeby później nie zgadywać, dokąd prowadzi.
- Jeśli odnawiam starszą sieć, kopiuję standard już obecny w instalacji zamiast mieszać go po cichu.
W domu i w małym biurze największą oszczędność daje konsekwencja: jeden standard, jeden sposób opisu kabli i test po zacisku. Dzięki temu nie wracasz później do gniazdka z przypadkowym problemem, tylko od razu wiesz, gdzie szukać przyczyny, jeśli coś nie działa tak, jak powinno.
