PoE wygląda prosto tylko z boku: jeden kabel, dane i zasilanie. W praktyce wszystko rozbija się o to, które żyły w skrętce naprawdę przenoszą prąd, jak działa standard 802.3af/at/bt i dlaczego przy gigabicie „wolne pary” przestają być takie wolne. Poniżej rozkładam to na piny, pary i konkretne scenariusze, żeby dało się bez zgadywania sprawdzić kabel, injector albo switch PoE.
Najkrócej: PoE używa całych par przewodów, a nie pojedynczych żył
- W 10/100 Mb/s PoE może iść po parach 1-2 i 3-6 albo po 4-5 i 7-8.
- W gigabicie i szybciej wszystkie cztery pary biorą udział w transmisji, a zasilanie jest nakładane jako phantom power.
- W standardowym PoE nie ustawia się ręcznie plusa i minusa po kolorach, bo urządzenia negocjują zasilanie.
- Najbezpieczniej używać pełnej skrętki 8-żyłowej i porządnie zakończonych wtyków RJ45.
- Pasywne PoE to inna historia: brak negocjacji oznacza większe ryzyko pomyłki.
Które żyły w skrętce niosą zasilanie PoE
Jeśli ktoś pyta mnie o zasilanie PoE, które żyły faktycznie wykorzystuje, odpowiedź zawsze zaczynam od jednego doprecyzowania: chodzi o standard IEEE czy o pasywne zasilanie po skrętce. W standardowym PoE nie patrzy się na pojedynczy przewód, tylko na parę. To ważne, bo w kablu Ethernet prąd nie płynie „losowo”, lecz po ściśle określonych parach pinów.
| Grupa żył | T568A | T568B | Rola w PoE |
|---|---|---|---|
| 1-2 | biało-zielony + zielony | biało-pomarańczowy + pomarańczowy | para danych; w Mode A może nieść zasilanie |
| 3-6 | biało-pomarańczowy + pomarańczowy | biało-zielony + zielony | para danych; w Mode A może nieść zasilanie |
| 4-5 | niebieski + biało-niebieski | niebieski + biało-niebieski | para zapasowa w 10/100 Mb/s; w Mode B niesie zasilanie |
| 7-8 | biało-brązowy + brązowy | biało-brązowy + brązowy | para zapasowa w 10/100 Mb/s; w Mode B niesie zasilanie |
W praktyce oznacza to, że przy klasycznym 10/100 Mb/s PoE może iść albo po parach danych, albo po parach „zapasowych”. Cisco opisuje to wprost: IEEE 802.3af dopuszcza zasilanie na parach 4-5 i 7-8 albo na 1-2 i 3-6, a 802.3bt idzie dalej i wykorzystuje wszystkie cztery pary. Z perspektywy użytkownika najważniejsze jest jednak co innego: kolor żyły nie decyduje o PoE, decyduje układ par i zgodność sprzętu.
Jeżeli po tej tabeli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: przy standardowym PoE nie wybiera się przewodu „na oko”, bo urządzenie samo rozpoznaje, gdzie może bezpiecznie podać zasilanie. To prowadzi naturalnie do pytania, co się dzieje przy różnych prędkościach i standardach.
Jak zmienia się PoE przy 100 Mb/s, gigabicie i 802.3bt
Tu pojawia się najczęstsze nieporozumienie. Przy 10/100 Mb/s faktycznie są w skrętce dwie pary używane do danych i dwie, które mogą być potraktowane jako zapasowe. Przy gigabicie już tak nie jest, bo 1000BASE-T korzysta ze wszystkich czterech par. Dlatego zasilanie nie „wędruje po pustych żyłach”, tylko jest nakładane jako składowa wspólna na tor danych.
| Standard | Ile par | Co to oznacza praktycznie | Typowe zastosowanie |
|---|---|---|---|
| 802.3af | 2 pary | Do 15,4 W z PSE i około 12,95 W dla urządzenia | telefony VoIP, proste kamery, starsze punkty dostępowe |
| 802.3at | 2 pary | Do 30 W z PSE i około 25,5 W dla urządzenia | mocniejsze AP, część kamer PTZ |
| 802.3bt Type 3 | 4 pary | Do 60 W z PSE i około 51 W dla urządzenia | bardziej wymagające AP, terminale, część sprzętu biurowego |
| 802.3bt Type 4 | 4 pary | Do 90 W z PSE i około 71,3 W dla urządzenia | monitory, laptopy, mocniejsze urządzenia końcowe |
W praktyce ja patrzę na to tak: im wyższa prędkość i im większa moc, tym mniej sensu ma myślenie o PoE jako o „wolnych żyłach”. Przy gigabicie i wyżej liczy się cała skrętka, jakość zakończenia i to, czy sprzęt po obu stronach rozumie ten sam standard. To prowadzi do ważnego rozróżnienia między PoE zgodnym z IEEE a zasilaniem pasywnym.
Czym różni się standardowe PoE od pasywnego zasilania po skrętce
Standardowe PoE, czyli aktywne PoE zgodne z IEEE, najpierw wykrywa urządzenie, potem je klasyfikuje, a dopiero później podaje zasilanie. To właśnie dlatego jest bezpieczniejsze dla zwykłych portów Ethernet. Sprzęt po stronie PSE sprawdza charakterystyczny podpis elektryczny urządzenia, więc nie powinien „wstrzelić” napięcia tam, gdzie nie trzeba.
| Cecha | Standardowe PoE IEEE | Pasywne zasilanie po skrętce |
|---|---|---|
| Negocjacja | tak | nie |
| Napięcie | zwykle okolice 48 V, zależnie od standardu | często 24 V lub 48 V, ale zależy od producenta |
| Kompatybilność | szeroka | tylko z konkretnym sprzętem |
| Ryzyko pomyłki | niskie | wyższe |
| Zastosowanie | biuro, CCTV, AP, telefony VoIP | niszowe systemy, starsze radiolinie, wybrane urządzenia outdoorowe |
W domu i w małym biurze zwykle wybieram standard IEEE, bo po prostu mniej tu niespodzianek. Jeśli urządzenie i switch/injector mówią tym samym językiem, PoE działa przewidywalnie. Gdy tego brakuje, zaczynają się problemy, które łatwo pomylić z awarią kabla.
Warto też pamiętać o jednym prostym wyjątku: pasywne PoE bywa zgodne z działaniem, ale nie jest zgodne z wygodą i bezpieczeństwem standardu. Jeśli ktoś nie ma pełnej pewności, co zasila i czym zasila, aktywne PoE jest rozsądniejszym wyborem. Skoro to jasne, można przejść do praktyki i sprawdzić, jak diagnozować typowe usterki.
Jak sprawdzić, czy problem leży w kablu, porcie czy zasilaniu
Przy PoE bardzo często winny nie jest sam standard, tylko detal: źle zarobiony wtyk, kabel 4-żyłowy zamiast 8-żyłowego, zbyt długa trasa albo po prostu zbyt mały budżet mocy w switchu. Ja zwykle zaczynam od najprostszej rzeczy: krótkiego, pewnego patchcordu 8-żyłowego. Jeśli na nim wszystko działa, problem jest po stronie instalacji, nie urządzenia.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Urządzenie startuje, ale restartuje się przy większym obciążeniu | spadek napięcia na kablu albo zbyt słaby budżet mocy | krótszy odcinek, wyższy standard PoE, większy zapas mocy |
| Link działa tylko na 100 Mb/s | kabel ma tylko 2 pary albo jest źle zarobiony | sprawdzenie wszystkich 8 żył i zakończenia T568A/T568B |
| PoE działa na jednym porcie, a na innym nie | port ma inny budżet, jest wyłączony albo pracuje w innym trybie | konfiguracja switcha i dostępna moc na portach |
| Urządzenie w ogóle nie wstaje | to może być pasywny injector albo niezgodność standardu | zgodność 802.3af/at/bt po obu stronach |
Do tego dochodzi jeszcze długość toru. Ethernet ma klasyczny limit odcinka 100 m, ale przy PoE i większym poborze mocy ja nie lubię prowadzić instalacji „na styk”. Im dłuższy kabel i im gorsza jakość zacisku, tym większa szansa na spadek napięcia, który wychodzi dopiero pod obciążeniem, na przykład wieczorem, gdy kamera włącza podczerwień.
To dlatego wiele „dziwnych awarii PoE” po chwili okazuje się zwykłym problemem z okablowaniem. A gdy kabel jest już poprawny, wtedy warto spojrzeć na zastosowanie, bo PoE ma kilka bardzo konkretnych miejsc, w których naprawdę robi różnicę.
Gdzie PoE naprawdę pomaga w domu i biurze

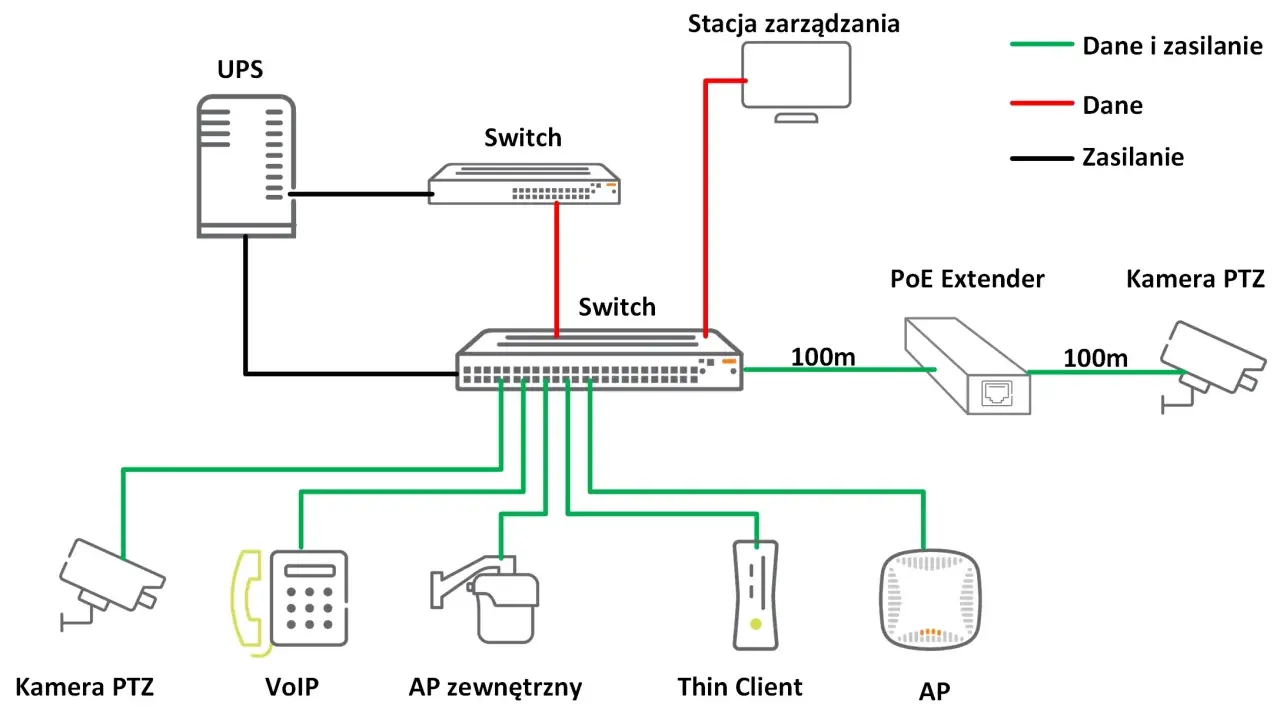

PoE ma sens wszędzie tam, gdzie urządzenie wisi wysoko, stoi daleko od gniazdka albo powinno pracować bez osobnego zasilacza. W domu najczęściej widzę to przy kamerach IP i punktach dostępowych Wi-Fi, a w biurze przy telefonach VoIP, AP i elementach kontroli dostępu. W takich scenariuszach jeden kabel załatwia i sieć, i energię, więc montaż jest prostszy i czystszy.
- Kamera IP - klasyczny przypadek, bo przy suficie lub na elewacji brak osobnego zasilacza naprawdę upraszcza instalację.
- Punkt dostępowy Wi-Fi - łatwiej umieścić go tam, gdzie ma najlepszy zasięg, zamiast tam, gdzie akurat jest kontakt.
- Telefon VoIP - na biurku zostaje mniej kabli, a stanowisko łatwiej przenieść.
- Domofon, panel wejściowy, czujnik, mały terminal - przy słabym dostępie do zasilania PoE często oszczędza przeróbki.
Tu jednak opłaca się być praktycznym, a nie zachwyconym samą technologią. Jeśli urządzenie pobiera mało mocy, PoE+ wystarczy z dużym zapasem. Jeśli mówimy o mocniejszych AP, monitorach albo sprzęcie, który potrafi skoczyć z poborem przy pełnym obciążeniu, lepiej od razu myśleć o 802.3bt i budżecie z marginesem. To właśnie budżet mocy, a nie sam napis „PoE” na pudełku, decyduje o komforcie po montażu.
Co zapamiętać, zanim zamkniesz instalację PoE
Jeśli mam zostawić jedną praktyczną regułę, to tę: standardowe PoE dobiera się pod urządzenie i standard kabla, a nie pod kolor żyły. Dla prostych instalacji wystarczy dobra skrętka 8-żyłowa i sprzęt zgodny z IEEE, a przy większej mocy trzeba pilnować budżetu switcha, długości trasy i klasy zasilania. Gdy te trzy rzeczy się zgadzają, PoE działa przewidywalnie, bez ręcznego grzebania w przewodach.
Jeżeli instalacja ma się rozwijać, ja od razu celuję w rozwiązanie z zapasem: pełne 8 żył, sensowny kabel, switch z odpowiednim budżetem mocy i obsługa co najmniej PoE+. Przy nowszych kamerach, punktach dostępowych Wi-Fi 6/6E albo monitorach lepiej od razu rozważyć 802.3bt, bo późniejsze poprawki w okablowaniu zwykle kosztują więcej niż właściwy wybór na starcie.
