Akumulatory szeregowo - jak łączyć je bez błędów

Podłączenie akumulatorów szeregowo to prosty sposób na uzyskanie wyższego napięcia bez zmiany pojemności pojedynczego zestawu w Ah. W praktyce taki układ stosuje się tam, gdzie urządzenie potrzebuje 24 V, 48 V albo jeszcze wyższego napięcia, a nie większej liczby amperogodzin. Najwięcej problemów rodzi nie sam schemat, tylko dobór akumulatorów, ładowanie i późniejsza kontrola stanu całego pakietu.

Co daje połączenie szeregowe i kiedy ma sens

W praktyce układ szeregowy wybiera się wtedy, gdy urządzenie wymaga wyższego napięcia niż pojedynczy akumulator może dostarczyć. To częsty scenariusz w falownikach, zasilaniu awaryjnym, instalacjach 24 V i 48 V, sprzęcie mobilnym czy niektórych systemach fotowoltaicznych. Nie zwiększasz tu pojemności Ah, tylko napięcie całego zestawu.

Najprościej zapamiętać to tak: jeśli łączysz dwa akumulatory 12 V, dostajesz 24 V. Jeśli łączysz cztery, dostajesz 48 V. W obliczeniach warto myśleć nie tylko o Ah, ale też o energii całkowitej, czyli Wh. Jeden akumulator 12 V 50 Ah ma mniej energii niż dwa takie same połączone w szereg, bo napięcie zestawu rośnie. To właśnie dlatego wyższe napięcie często oznacza też mniejsze prądy robocze i mniejsze straty na przewodach.

Jeżeli ktoś oczekuje dłuższego czasu pracy przy tym samym napięciu, sam szereg nie rozwiąże problemu. Wtedy trzeba myśleć o większej pojemności albo o układzie równoległym. Z tego powodu przed zakupem warto najpierw określić, czy celem jest wzrost napięcia, czy wydłużenie czasu działania. To prowadzi wprost do samego montażu.

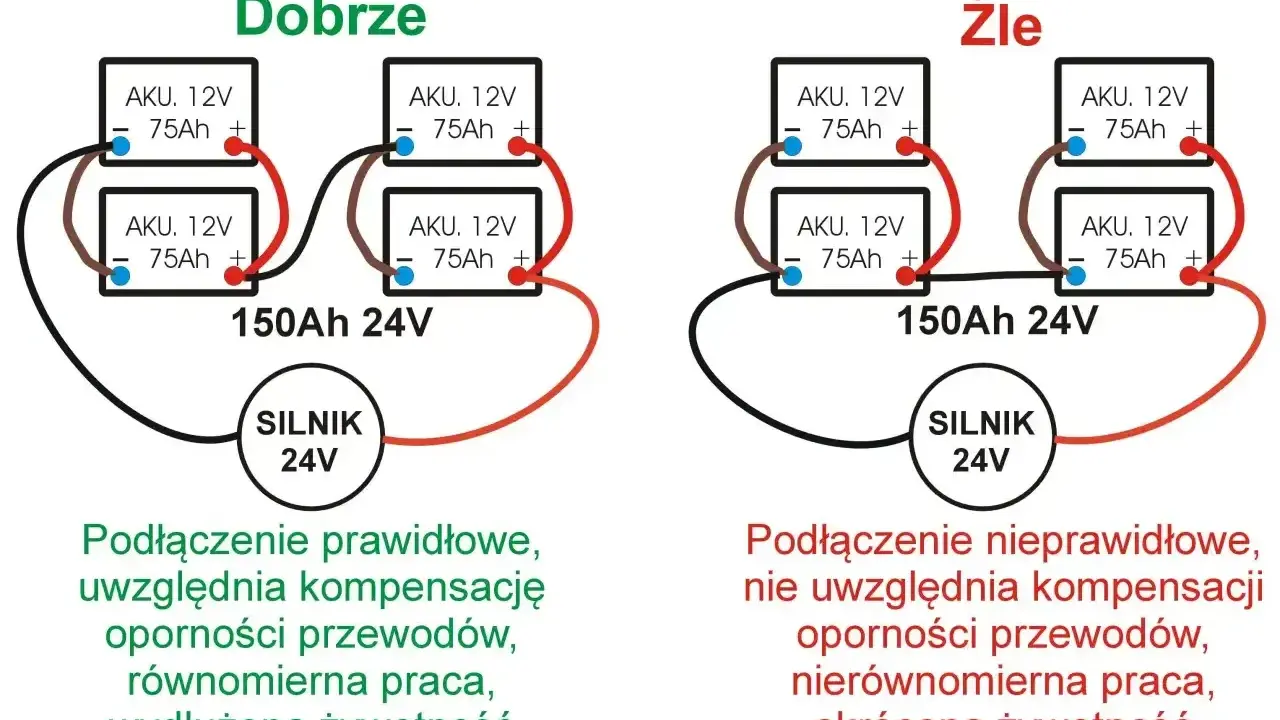

Jak połączyć je krok po kroku bez pomyłki

Ja zawsze zaczynam od odłączenia odbiornika i sprawdzenia napięcia każdego akumulatora multimetrem. To ważne, bo zestaw będzie pracował dobrze tylko wtedy, gdy poszczególne elementy są do siebie zbliżone pod względem stanu naładowania. Potem ustawiam akumulatory obok siebie tak, by przewód łączący był możliwie krótki i nie tworzył zbędnych pętli.

1. Sprawdź, czy wszystkie akumulatory są tego samego typu i mają podobne napięcie spoczynkowe.
2. Wyłącz odbiornik, ładowarkę i wszystko, co może wprowadzić zwarcie lub obciążenie podczas montażu.
3. Połącz plus jednego akumulatora z minusem następnego.
4. Jeśli masz trzy lub więcej sztuk, powtarzaj ten sam schemat aż do końca łańcucha.
5. Wolne zaciski skrajnych akumulatorów stają się wyjściem całego zestawu.
6. Dopiero na końcu podłącz odbiornik albo ładowarkę o właściwym napięciu.

W praktyce bardzo pilnuję jakości styków. Luźna końcówka, zły zacisk albo zbyt cienki przewód potrafią nagrzewać się szybciej niż sam akumulator i psują cały efekt. Jeśli po skręceniu połączeń widzę, że przewody są naprężone albo styk pracuje mechanicznie, poprawiam układ od razu. W instalacjach elektrycznych drobiazgi zwykle robią największą różnicę.

Gdy schemat jest już jasny, trzeba jeszcze dobrze dobrać same akumulatory. I tu zaczynają się błędy, które najczęściej skracają żywotność całego pakietu.

Jakie akumulatory można łączyć, a jakich lepiej nie mieszać

Najbezpieczniej łączyć akumulatory identyczne: tej samej technologii, pojemności, producenta i zbliżonego wieku. W idealnym wariancie mają też podobny stopień zużycia i podobny poziom naładowania. W szeregu najszybciej wychodzi na jaw najsłabszy element, bo to on ogranicza cały zestaw.

W pakietach litowych trzeba zwrócić uwagę na BMS, czyli układ nadzoru baterii, który pilnuje napięć i chroni przed niebezpiecznymi stanami pracy. Samo połączenie przewodów nie wystarcza, bo bez kontroli łatwo o rozjazd napięć między ogniwami. W starszych zestawach ołowiowych spotyka się też balanser, czyli układ wyrównujący napięcie między bateriami podczas pracy i ładowania. To nie jest gadżet, tylko realna pomoc w większych bankach energii.

Jeśli akumulatory są podobne tylko „na oko”, to zwykle za mało. W praktyce różnice w rezystancji wewnętrznej i stanie naładowania szybko powodują nierówną pracę, a potem szybsze starzenie się całego zestawu. I właśnie tu najłatwiej pomylić szereg z innym sposobem łączenia.

Czym to się różni od połączenia równoległego

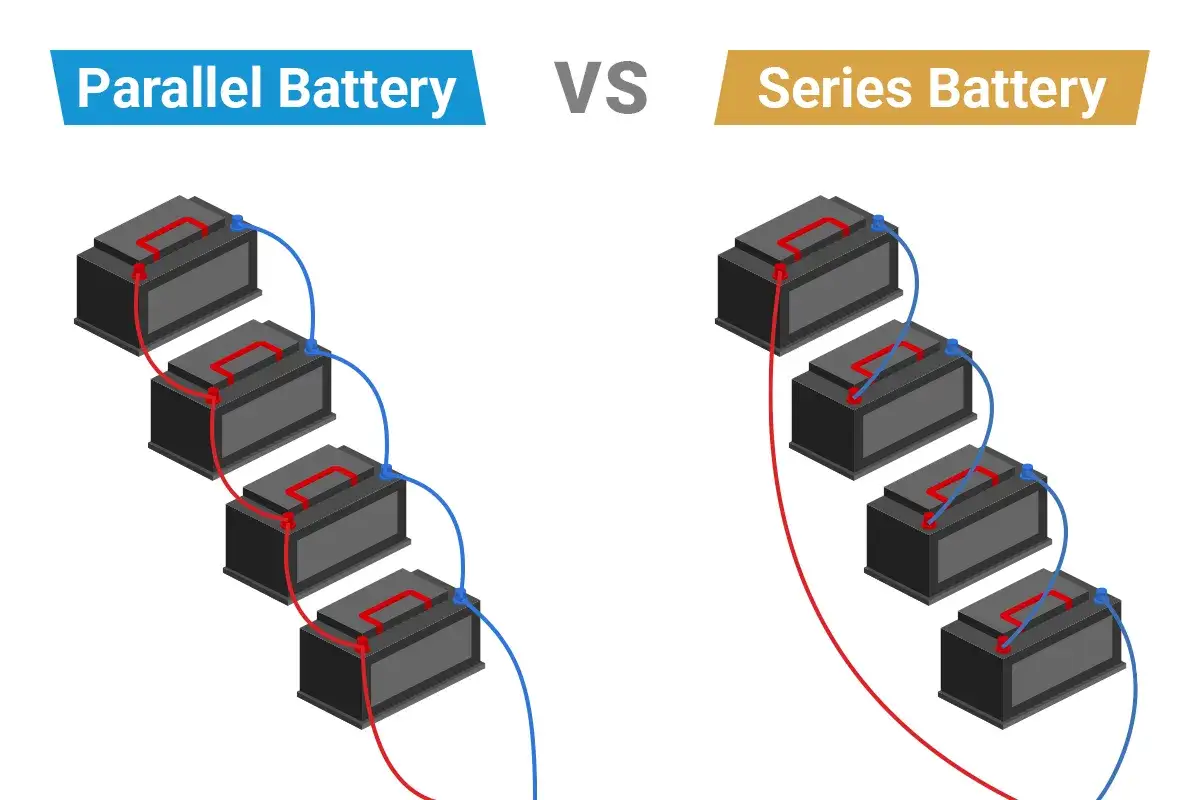

To rozróżnienie wydaje się proste, ale w praktyce wiele osób myli oba układy. Połączenie szeregowe służy do zwiększania napięcia. Połączenie równoległe służy do zwiększania pojemności i czasu pracy przy tym samym napięciu. Poniższa tabela porządkuje temat bez zbędnej teorii.

To rozróżnienie ma znaczenie także przy zakupie. Jeśli urządzenie działa na 12 V, a użytkownik chce tylko wydłużyć czas pracy, szereg nie pomoże. Jeśli natomiast sprzęt wymaga 24 V albo 48 V, układ równoległy będzie zwyczajnie niewłaściwy. Największy sens ma więc nie pytanie „jak połączyć baterie”, tylko „jakiego efektu naprawdę potrzebuję”.

Gdy ten cel jest już jasny, łatwiej wskazać błędy, które najczęściej psują cały zestaw jeszcze przed pierwszym cyklem pracy.

Najczęstsze błędy, które skracają żywotność zestawu

Największy problem przy szeregowym łączeniu akumulatorów nie pojawia się od razu. Zestaw może działać poprawnie przez kilka dni albo tygodni, a dopiero potem zaczyna się nierówne ładowanie, przegrzewanie i szybsze zużycie słabszego egzemplarza. Właśnie dlatego tak często wracam do tej samej zasady: lepiej poświęcić chwilę na dobór niż później wymieniać cały pakiet.

• Mieszanie różnych pojemności. Akumulatory nie dzielą wtedy pracy równo, a słabszy element szybciej się zużywa.
• Łączenie różnych technologii. AGM, żel, klasyczny kwasowy i litowy to nie jest zestaw, który można składać „na oko”.
• Różny stan naładowania przed montażem. To wywołuje prądy wyrównawcze, czyli przepływ energii między akumulatorami jeszcze zanim zasili się odbiornik.
• Za cienkie przewody. Dają większy spadek napięcia i grzeją się pod obciążeniem.
• Zbyt długie połączenia. W szeregu każdy dodatkowy centymetr przewodu też ma znaczenie, zwłaszcza przy większych prądach.
• Ładowarka o złym napięciu. 24 V bank wymaga ładowania dla 24 V, a nie dla pojedynczego 12-woltowego akumulatora.
• Ignorowanie temperatury. Jeden wyraźnie cieplejszy akumulator zwykle sygnalizuje problem z balansem albo stykami.

W praktyce szczególnie zdradliwe jest łączenie baterii „jeszcze prawie nowych” z takimi, które już wyraźnie straciły sprawność. Na papierze napięcie się zgadza, ale w pracy różnice wychodzą bardzo szybko. Jeśli któryś element ma wyraźnie niższe napięcie po ładowaniu albo szybciej siada pod obciążeniem, nie ma sensu udawać, że problem zniknie sam.

Po wyeliminowaniu tych błędów zostaje ostatni ważny obszar: ładowanie, kontrola i utrzymanie całego układu w dobrej kondycji.

Ładowanie, kontrola i bezpieczna eksploatacja

Ładowarka musi być dobrana do napięcia całego pakietu, a nie do pojedynczego akumulatora. To podstawowa zasada, o której łatwo zapomnieć, gdy w zestawie widzi się kilka „zwykłych dwunastok woltowych” baterii. Dla dwóch akumulatorów 12 V połączonych szeregowo potrzebujesz ładowania dla 24 V. Dla czterech - dla 48 V.

Ja w takich układach kontroluję nie tylko napięcie całego banku, ale też napięcia poszczególnych akumulatorów po ładowaniu i po obciążeniu. Jeśli różnice zaczynają rosnąć, to znak, że któryś element nie nadąża. W większych zestawach ołowiowych pomaga też balanser, czyli układ, który wyrównuje napięcia między bateriami i ogranicza ich rozjazd w czasie.

• Sprawdzaj napięcie całego pakietu po pełnym ładowaniu.
• Co jakiś czas mierz napięcie każdego akumulatora osobno.
• Dbaj o czyste, dokręcone styki i brak śladów przegrzewania.
• Nie przeciążaj układu ponad to, do czego został zaprojektowany.
• W systemach litowych traktuj BMS jako element obowiązkowy, a nie opcjonalny dodatek.

Warto też pamiętać o bezpiecznikach i odłączaniu zestawu serwisowego. Przy większych prądach nawet krótkie zwarcie potrafi zrobić szkody szybciej, niż większość osób zakłada. W instalacjach domowych i półprofesjonalnych to nadal jest obszar, w którym ostrożność daje więcej niż jakiekolwiek skróty montażowe. To prowadzi do ostatniej praktycznej decyzji: czy w ogóle warto budować szereg z kilku akumulatorów.

Kiedy lepiej wybrać jeden większy akumulator zamiast szeregu

Jeśli urządzenie może pracować na jednym, odpowiednio dobranym napięciu, pojedynczy większy akumulator często jest po prostu wygodniejszy. Mniej połączeń to mniej punktów awarii, mniej kontroli i mniejsze ryzyko, że jeden słabszy element popsuje pracę całego zestawu. W domu, przy zasilaniu awaryjnym czy prostszych instalacjach, ta zasada ma zaskakująco duże znaczenie.

Układ szeregowy wybieram wtedy, gdy naprawdę potrzebuję wyższego napięcia i nie mam sensownej alternatywy. Jeśli mogę osiągnąć ten sam efekt gotowym akumulatorem o właściwych parametrach, zwykle to rozwiązanie jest prostsze w obsłudze i bardziej przewidywalne. Im mniej elementów w banku, tym łatwiej utrzymać równą pracę i stabilne ładowanie.

Jeżeli mam ująć cały temat w jednym praktycznym zdaniu, to zaczynam od napięcia wymaganego przez urządzenie, potem dobieram identyczne akumulatory, a dopiero na końcu myślę o przewodach i osprzęcie. W układach szeregowych ta kolejność naprawdę ma znaczenie, bo od niej zależy nie tylko to, czy instalacja ruszy, ale też jak długo będzie działać bez problemów.
