Symbol krańcówki na schemacie mówi mniej o samym wyglądzie elementu, a więcej o tym, co ma się stać z obwodem w chwili dojazdu do końca ruchu. To właśnie dlatego taki zapis przydaje się przy bramach garażowych, roletach, prostych układach automatyki i części urządzeń AGD, gdzie liczy się zatrzymanie, przełączenie albo sygnał „dojechano do pozycji”. W tym tekście pokazuję, jak odczytać taki symbol, czym różni się NO od NC i jak sprawdzić krańcówkę bez zgadywania.
Najważniejsze informacje o symbolu krańcówki na schemacie
- Na schemacie krańcówka jest zwykle pokazana jako styk NO albo NC z mechanicznym napędem, np. dźwignią lub rolką.
- Najważniejsze nie jest samo rysowanie, tylko stan styku w spoczynku i po zadziałaniu.
- W instalacjach domowych i automatyce najczęściej spotkasz wersje NC, bo łatwiej wykryć przerwę w obwodzie.
- Jeśli masz trzy zaciski, zwykle są to COM, NO i NC - przed podłączeniem trzeba sprawdzić oznaczenia na obudowie.
- Do weryfikacji wystarczy multimetr z testem ciągłości, ale zasilanie układu musi być odłączone.
Jak czytać symbol wyłącznika krańcowego bez zgadywania
W dokumentacji technicznej częściej spotyka się nazwę łącznik krańcowy, ale w praktyce obie formy funkcjonują zamiennie. Na schemacie nie zawsze dostajesz jeden uniwersalny rysunek; zwykle widzisz styk i dołączony mechaniczny napęd, np. rolkę, dźwignię albo trzpień. W normie PN-EN 60617 i IEC 60617 chodzi o to samo: element, który zmienia stan po osiągnięciu określonej pozycji mechanizmu.
Ja zawsze zaczynam od czterech rzeczy: czy patrzę na styk, jaki jest napęd, jak producent oznaczył zaciski i w jakim stanie pokazano element w spoczynku. Sam kształt rysunku bywa w różnych programach lekko inny, ale logika pozostaje ta sama. Jeśli te cztery elementy się zgadzają, reszta jest już dużo prostsza do odczytania.
- Styk pokazuje, czy obwód jest otwarty, czy zamknięty.
- Napęd mechaniczny mówi, że element uruchamia ruch, nacisk albo pozycja części ruchomej.
- Oznaczenie zacisków bywa zapisane jako COM, NO, NC albo jako numeracja 11, 12, 14.
- Stan spoczynkowy decyduje o tym, jak interpretować cały symbol.
To ważne, bo dopiero po odczytaniu tych detali można sensownie przejść do rozróżnienia NO i NC. Bez tego łatwo pomylić funkcję elementu z jego wyglądem na schemacie.

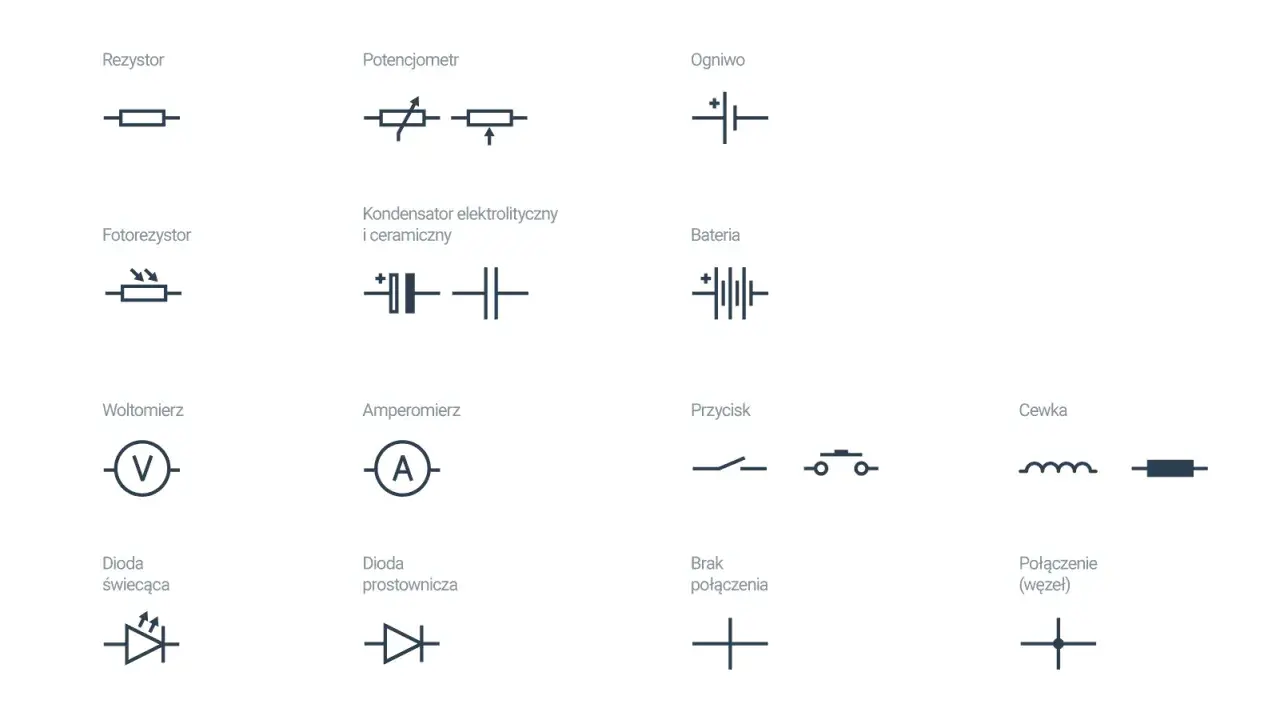

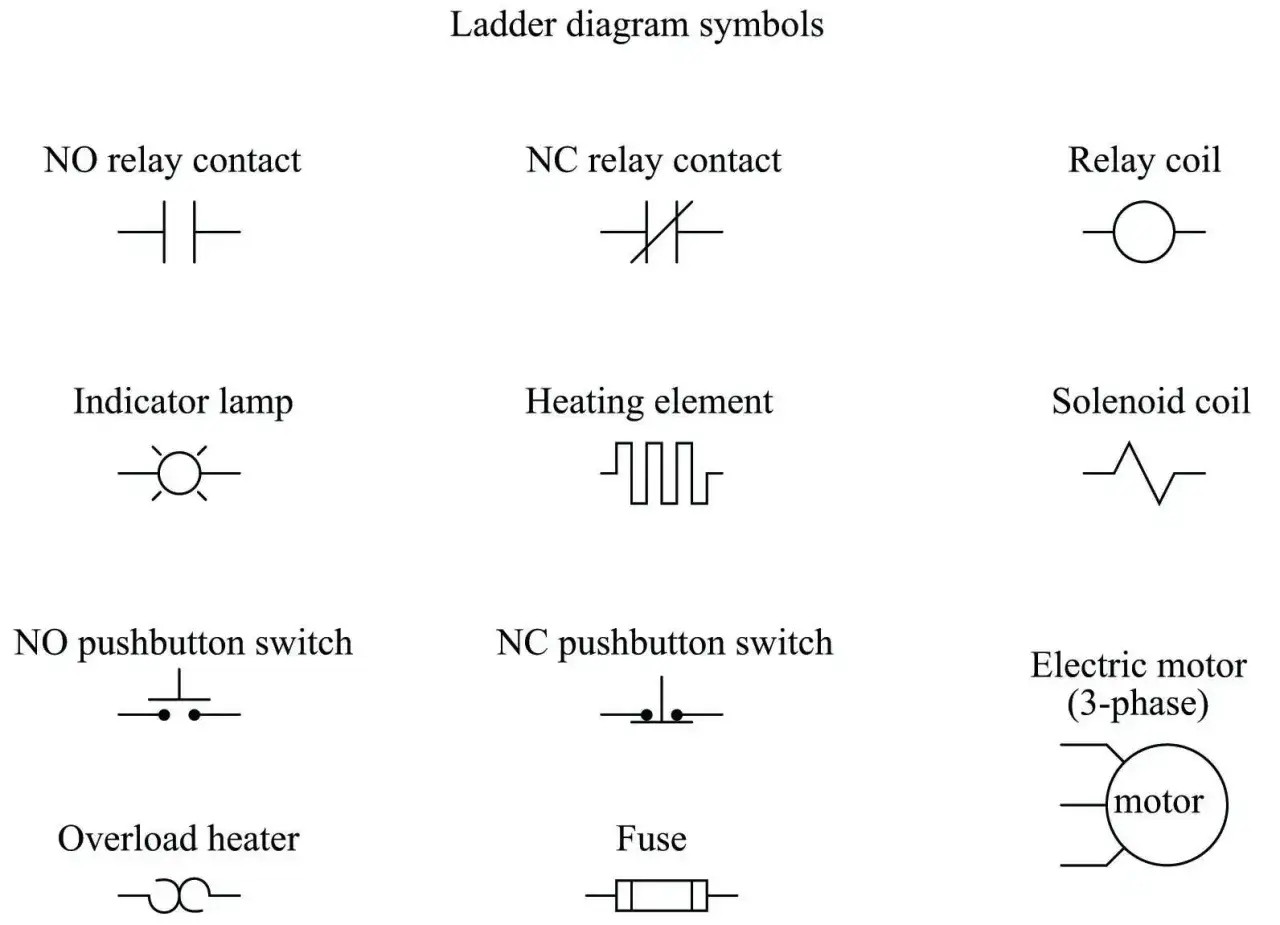

Jak odróżnić NO od NC i nie pomylić styków
Najwięcej nieporozumień bierze się z tego, że ktoś patrzy na krańcówkę jak na zwykły przełącznik, a w rzeczywistości interesuje go zachowanie styku w stanie normalnym. NO oznacza styk normalnie otwarty, a NC - styk normalnie zamknięty. W praktyce chodzi o to, co dzieje się, gdy krańcówka nie jest jeszcze mechanicznie uruchomiona.
| Oznaczenie | Stan spoczynkowy | Po zadziałaniu | Co to oznacza w praktyce |
|---|---|---|---|
| NO | Otwarty | Zamknięty | Sygnał pojawia się dopiero po uruchomieniu krańcówki. |
| NC | Zamknięty | Otwarty | Obwód jest ciągły do chwili zadziałania; przerwa w przewodzie łatwiej ujawnia awarię. |
| COM | Wspólny zacisk, do którego przełącza się tor NC albo NO. | ||
Jeśli widzę krańcówkę z trzema zaciskami, traktuję ją jak styk przełączny i nie zgaduję po kolorze przewodów. Najpierw sprawdzam oznaczenia na obudowie, potem porównuję je ze schematem. W układach domowych i prostych instalacjach automatyki NC bywa częstszy, bo jest bardziej przewidywalny przy kontroli awarii, ale to nie znaczy, że zawsze będzie właściwym wyborem dla każdej aplikacji.
Właśnie tu przydaje się praktyka: najpierw rozumiem logikę styku, a dopiero później szukam tego samego elementu w bramie, rolecie czy urządzeniu AGD. To prowadzi do miejsca, w którym krańcówka działa już nie na papierze, ale w realnym urządzeniu.
Gdzie symbol krańcówki spotkasz najczęściej w domu
W domowych zastosowaniach taki element nie steruje zwykle dużą mocą, tylko potwierdza pozycję albo blokuje ruch, gdy mechanizm dojedzie do końca. I właśnie dlatego symbol krańcówki pojawia się częściej, niż się wydaje, zwłaszcza w urządzeniach z ruchomym elementem, pokrywą albo napędem.
- Bramy garażowe - zatrzymanie ruchu po pełnym otwarciu lub zamknięciu.
- Rolety i żaluzje z napędem - kontrola położenia końcowego i ochrona silnika.
- Urządzenia z klapą lub pokrywą - sygnał, że element został domknięty i można rozpocząć pracę.
- Proste mechanizmy AGD - potwierdzenie, że ruchomy element doszedł do skrajnej pozycji.
W takich układach schemat mówi mi nie tylko „gdzie jest styk”, ale też „po co on tam jest”. To bardzo pomaga przy diagnozie: jeśli urządzenie zatrzymuje się za wcześnie albo w ogóle nie rusza, problem często leży w błędnym odczycie pozycji krańcówki, a nie w samym silniku. Gdy już wiem, gdzie taka krańcówka pracuje, najprościej zweryfikować ją miernikiem.
Jak sprawdzić krańcówkę miernikiem i nie pomylić przewodów
Jeśli chcę potwierdzić, czy element działa zgodnie ze schematem, zawsze zaczynam od podstaw: zasilanie musi być odłączone. Dopiero potem ma sens pomiar ciągłości albo oporu. W krańcówkach mechanicznych test jest prosty, ale tylko wtedy, gdy wiem, czego szukam.
- Odczytaj oznaczenia zacisków na obudowie: COM, NO, NC albo numerację producenta.
- Ustaw multimetr na test ciągłości lub niski zakres pomiaru rezystancji.
- Sprawdź parę COM-NC i COM-NO w stanie spoczynkowym.
- Naciśnij rolkę, dźwignię albo popychacz i powtórz pomiar.
- Porównaj wynik ze schematem i z funkcją urządzenia.
Jeżeli styk jest NC, miernik zwykle pokaże ciągłość w spoczynku i przerwie po zadziałaniu. Dla NO będzie odwrotnie. To prosty test, ale bardzo skuteczny, zwłaszcza gdy ktoś wcześniej pomylił przewody albo źle odczytał rysunek. W praktyce największą różnicę robi nie sam miernik, tylko to, że sprawdzasz element w dwóch stanach, a nie tylko w jednym.
Jeśli po naciśnięciu elementu nic się nie zmienia, nie zakładam od razu awarii elektroniki. Najpierw sprawdzam mechanikę, zabrudzenia, ustawienie napędu i stan przewodów. Takie podejście oszczędza dużo czasu, bo krańcówka potrafi być zdrowa elektrycznie, a mimo to nie działać poprawnie mechanicznie.
Najczęstsze błędy przy odczycie schematu
Najwięcej pomyłek widzę wtedy, gdy ktoś patrzy tylko na fragment rysunku, a nie na cały kontekst obwodu. Symbol sam w sobie nie rozwiązuje problemu, jeśli nie wiadomo, jaki jest stan spoczynkowy, gdzie biegną przewody i jak układ reaguje na zmianę pozycji mechanizmu.
- Mylenie NO z NC przez odczytanie stanu kontaktu bez uwzględnienia pozycji spoczynkowej.
- Uznanie krańcówki za czujnik bezstykowy, choć schemat pokazuje element mechaniczny.
- Ignorowanie typu napędu, np. rolki, dźwigni lub popychacza, które mają znaczenie przy montażu.
- Przepisywanie numerów zacisków bez sprawdzenia producenta, bo oznaczenia potrafią się różnić.
- Założenie, że NC zawsze oznacza bezpieczniejsze rozwiązanie, choć w praktyce liczy się cały projekt obwodu.
Warto też pamiętać, że sam wygląd symbolu nie zawsze mówi, czy element działa jako styk pomocniczy, krańcowy czy część większego układu zabezpieczeń. Jeśli schemat jest skąpy w opisy, trzeba czytać go razem z oznaczeniami przewodów i urządzeń wokół. To właśnie one najczęściej zdradzają, do czego krańcówka naprawdę służy.
Co sprawdzić, zanim uznasz krańcówkę za uszkodzoną
Gdy mam przed sobą schemat i urządzenie zachowuje się dziwnie, idę po kolei: najpierw stan spoczynkowy styku, potem oznaczenia zacisków, następnie ruch mechaniczny i dopiero na końcu weryfikuję sam element jako uszkodzony. Taka kolejność jest po prostu szybsza niż wymiana części na ślepo.
- Sprawdź, czy schemat pokazuje styk NO, NC czy przełączny zestaw COM/NO/NC.
- Porównaj rysunek z obudową krańcówki i jej opisem.
- Upewnij się, że napęd mechaniczny rzeczywiście dochodzi do punktu zadziałania.
- Zmierz ciągłość w dwóch stanach, a nie tylko „na oko”.
Jeśli te cztery kroki dają spójny wynik, symbol przestaje być zagadką, a staje się normalnym skrótem technicznym. I właśnie o to chodzi przy czytaniu schematów: nie o zapamiętywanie jednego rysunku, tylko o rozumienie logiki działania całego elementu.
