W automatyce największy problem rzadko leży w samym urządzeniu. Częściej chodzi o to, że schemat pokazuje je językiem symboli, a nie zdjęciem z warsztatu. W tym artykule wyjaśniam, jak czytać graficzne oznaczenia w dokumentacji automatyki, na jakie normy patrzeć i jak nie pomylić schematu elektrycznego z pneumatycznym, hydraulicznym albo blokowym PLC.
Najważniejsze rzeczy, które warto zapamiętać
- Nie ma jednego uniwersalnego alfabetu symboli - inne zasady obowiązują w elektryce, inne w pneumatyce, a jeszcze inne w diagramach PLC.
- W praktyce najczęściej wraca się do norm IEC 60617, ISO 1219 oraz IEC 61131-3, bo porządkują najważniejsze typy schematów.
- Najwięcej błędów bierze się z mylenia stanu spoczynkowego styku z jego stanem po zadziałaniu.
- Oznaczenia referencyjne, takie jak K1, S1 czy M1, nie są tym samym co symbole graficzne - pomagają znaleźć właściwy obiekt w dokumentacji.
- Najbezpieczniej czyta się schemat od zasilania, przez logikę sterowania, aż po element wykonawczy.
- Legenda producenta i opis arkusza są tak samo ważne jak sam symbol, bo potrafią zmienić sens całego rysunku.
Co naprawdę oznaczają oznaczenia w automatyce
Gdy otwieram dokumentację sterowania, zawsze zakładam jedną rzecz: symbol nie opisuje wszystkiego naraz. Jeden rysunek może mówić o funkcji elementu, drugi o sposobie połączenia, a trzeci o logice działania w sterowniku. To dlatego w automatyce nie wystarczy nauczyć się kilku obrazków na pamięć.
Najważniejsze jest rozróżnienie typów dokumentacji. Schemat elektryczny pokazuje tor zasilania i sterowanie prądem, schemat pneumatyczny lub hydrauliczny opisuje przepływ medium roboczego, a diagram PLC przedstawia logikę programu lub bloki funkcyjne. Każdy z tych światów ma własne zasady zapisu, choć w praktyce często spotykają się w jednym projekcie.
W tle stoją konkretne normy. IEC 60617 porządkuje grafię dla diagramów elektrotechnicznych, ISO 1219 opisuje symbole i zasady rysowania układów hydraulicznych oraz pneumatycznych, a IEC 61131-3 obejmuje między innymi drabinkę Ladder Diagram i Function Block Diagram, czyli dwa popularne sposoby opisu logiki sterownika. To ważne, bo bez tej ramy łatwo pomylić zwykłą ikonę z elementem o bardzo konkretnej funkcji.
W praktyce oznacza to tyle, że zanim zacznę interpretować symbol, sprawdzam, w jakim typie schematu w ogóle się znajduję. Dopiero wtedy można sensownie przejść do pojedynczych znaków i połączeń. A właśnie te pojedyncze znaki najczęściej sprawiają czytelnikom najwięcej kłopotów, więc poniżej rozbijam je na prostsze grupy.

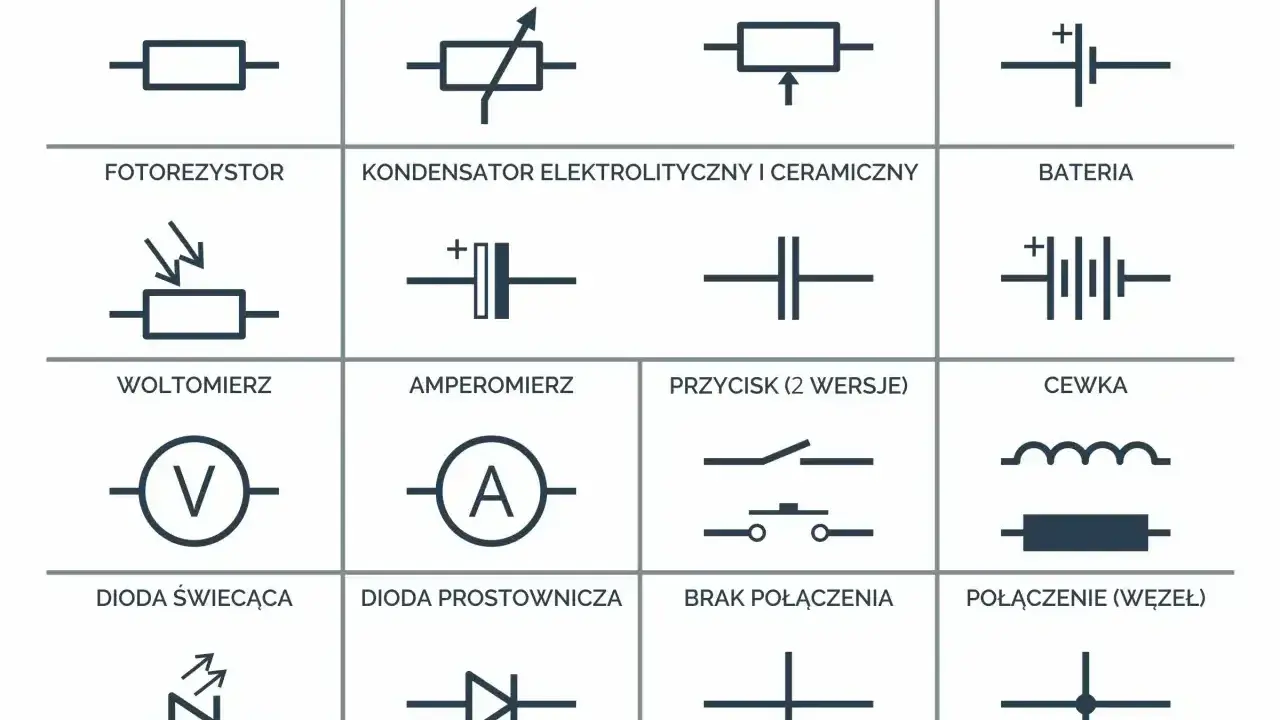

Najczęściej spotykane grupy symboli na schematach
W dokumentacji automatyki powtarza się kilka rodzin symboli. Nie trzeba znać ich wszystkich od razu, ale warto rozumieć logikę, która za nimi stoi. Poniższa tabela porządkuje to, z czym najczęściej spotykam się przy przeglądaniu schematów maszyn, układów sterowania i prostych urządzeń AGD.
| Grupa symboli | Co zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| Styk NO i NC | NO to styk normalnie otwarty, NC to styk normalnie zamknięty. Oba pokazują stan spoczynkowy, a nie stan po naciśnięciu lub załączeniu. | To najczęstsze źródło pomyłek przy czytaniu przycisków, krańcówek i przekaźników. |
| Cewka przekaźnika lub stycznika | Element, który po podaniu sygnału elektrycznego zmienia stan styków. | Bez zrozumienia cewki trudno zrozumieć całą logikę załączania obwodu. |
| Czujnik | Element wykrywający pozycję, obecność, temperaturę, ciśnienie albo prędkość. | Od czujnika zaczyna się często cały łańcuch sterowania, więc jego błędne odczytanie psuje diagnozę. |
| Element wykonawczy | Silnik, siłownik, grzałka, elektrozawór lub inny element, który wykonuje fizyczną pracę. | To najczęściej końcowy punkt analizy: tu widać, czy układ naprawdę coś robi. |
| Zawór i rozdzielacz | W układach pneumatycznych i hydraulicznych opisują kierowanie przepływem medium. | Od nich zależy ruch siłownika, kierunek pracy i sposób powrotu układu do stanu wyjściowego. |
| Blok logiczny PLC | Graficzna reprezentacja funkcji sterowania, np. AND, OR, timer, licznik. | Pomaga zrozumieć logikę programu bez zaglądania do kodu tekstowego. |
Najbardziej praktyczna rzecz, jakiej uczę się przy takich schematach, to patrzenie na symbol razem z opisem obiektu. Sam znak nie zawsze wystarczy, bo ten sam typ elementu może pełnić inną rolę w zależności od miejsca w układzie. Gdy mam obok nazwę urządzenia, oznaczenie referencyjne i numer arkusza, interpretacja robi się znacznie pewniejsza.
Właśnie dlatego następny krok to nie zapamiętywanie kolejnych ikon, tylko umiejętność rozróżniania całych domen: elektryki, pneumatyki, hydrauliki i logiki sterownika. Bez tego nawet dobrze narysowany schemat potrafi wprowadzić w błąd.
Jak odróżnić elektrykę, pneumatykę, hydraulikę i logikę PLC
Na pierwszy rzut oka wszystkie schematy mogą wyglądać podobnie: kreski, prostokąty, symbole i strzałki. Różnica tkwi w tym, co te linie oznaczają. W elektryce zwykle czytam je jako przewody i połączenia, w pneumatyce oraz hydraulice jako drogi przepływu medium, a w PLC jako zależności logiczne.
| Domena | Na czym skupia się schemat | Typowe symbole | Praktyczna wskazówka |
|---|---|---|---|
| Elektryka i sterowanie | Napięcie, prąd, sygnał sterujący, zasilanie | Styki, cewki, bezpieczniki, przekaźniki, styczniki, lampki sygnalizacyjne | Sprawdzaj stan spoczynkowy styków i tor zasilania przed analizą wyjść. |
| Pneumatyka | Przepływ sprężonego powietrza | Zawory 3/2, 5/2, 5/3, siłowniki, dławiki, reduktory | Zwracaj uwagę na położenie spoczynkowe rozdzielacza, bo ono decyduje o zachowaniu układu po zaniku sterowania. |
| Hydraulika | Przepływ oleju lub innego medium roboczego pod ciśnieniem | Pompy, zawory zwrotne, zawory przelewowe, siłowniki hydrauliczne | Patrz na ciśnienie i kierunek przepływu, bo to one determinują siłę i ruch napędu. |
| PLC | Logika programu i zależności funkcjonalne | Bloki funkcyjne, timery, liczniki, kontakty w drabince | Nie myl programu z instalacją fizyczną - to opis działania, a nie rozmieszczenia przewodów. |
Warto też pamiętać o jednym szczególe: schemat ideowy nie jest planem montażowym. To częsty błąd początkujących. Schemat pokazuje zależności i funkcję, a nie zawsze dokładne ułożenie przewodów w szafie sterowniczej czy w obudowie urządzenia. Gdy to zrozumiesz, odczyt robi się znacznie prostszy.
Ta różnica szczególnie pomaga przy naprawach sprzętu domowego i prostych układów automatyki, gdzie obok elektryki pojawia się też czujnik, przekaźnik, elektrozawór albo mały sterownik. Wtedy już nie pytam tylko „co to jest?”, ale przede wszystkim „w jakiej logice ten element pracuje?”. To prowadzi wprost do praktycznego sposobu czytania schematu.
Jak czytam schemat krok po kroku
Jeśli mam przed sobą nową dokumentację, nie zaczynam od przypadkowego symbolu. Najpierw szukam porządku. To oszczędza czas i zmniejsza ryzyko, że wyciągnę błędny wniosek z jednego fragmentu rysunku.
- Sprawdzam tytuł arkusza i opis obwodu - dzięki temu wiem, czy patrzę na zasilanie, sterowanie, sygnały wejściowe, wyjściowe czy część wykonawczą.
- Odszukuję oznaczenia referencyjne - w dokumentacji zgodnej z podejściem IEC 81346 obiekt ma swoje jednoznaczne oznaczenie, a nie tylko graficzny symbol. K1, S1, B2 czy M1 pomagają odróżnić urządzenia od siebie.
- Patrzę na stan spoczynkowy - przy stykach NO i NC to absolutnie kluczowe. Symbol pokazuje stan bez zadziałania, a nie efekt nacisku, nacisku sygnału czy napięcia.
- Śledzę tor sygnału - zaczynam od wejścia, przechodzę przez logikę, a potem sprawdzam element wykonawczy. To metoda prostsza niż skakanie po całej stronie schematu.
- Porównuję z legendą i opisem producenta - jeśli projekt ma własne reguły oznaczeń, legenda rozstrzyga sporne przypadki szybciej niż domysły.
W praktyce największą różnicę robi umiejętność odróżnienia symbolu od oznaczenia. Symbol mówi, czym element jest funkcjonalnie, a oznaczenie referencyjne mówi, gdzie ten element znaleźć w dokumentacji i jak go nazwać w rozmowie technicznej. To rozróżnienie jest małe, ale bardzo użyteczne.
Gdy przechodzę przez schemat w tej kolejności, łatwiej mi zrozumieć całą logikę układu, a nie tylko pojedyncze fragmenty. A skoro logika bywa myląca, trzeba też powiedzieć wprost o błędach, które pojawiają się najczęściej.
Najczęstsze pułapki, które psują odczyt schematu
W dokumentacji technicznej pomyłki zwykle nie wynikają z braku wiedzy, tylko z pośpiechu. Kilka minut oszczędzonych na początku potrafi zamienić się w godzinę niepotrzebnej diagnostyki. Z mojego doświadczenia najczęściej pojawiają się takie błędy:
- Odczytywanie styku bez sprawdzenia stanu spoczynkowego - to klasyka. NO i NC trzeba czytać tak, jak są narysowane, a nie tak, jak chciałoby się je zobaczyć po zadziałaniu.
- Mylenie symbolu z funkcją urządzenia - ten sam typ elementu może mieć różne zadanie w różnych częściach układu.
- Ignorowanie legendy projektu - producenci i integratorzy często dodają własne skróty, oznaczenia i komentarze.
- Zakładanie, że każdy czujnik wygląda tak samo - czujnik indukcyjny, pojemnościowy czy termiczny potrafią mieć podobny zapis ogólny, ale działają zupełnie inaczej.
- Pomylenie programu PLC z instalacją fizyczną - diagram drabinkowy opisuje logikę, nie układ przewodów w szafie.
- Pomijanie połączeń między arkuszami - schematy wielostronicowe wymagają śledzenia odsyłaczy, inaczej łatwo zgubić część toru sygnałowego.
Najbardziej zdradliwy błąd dotyczy jednak założenia, że symbol jest zawsze identyczny w każdej dokumentacji. W teorii normy porządkują zapis, ale w praktyce projekty różnią się detalami, a sprzęt AGD, maszyny i układy szkoleniowe bywają opisane trochę inaczej. Dlatego zawsze sprawdzam kontekst, zanim uznam coś za pewnik.
To prowadzi do ostatniej, bardzo praktycznej rzeczy: co mieć pod ręką, żeby nie zgadywać przy każdym kolejnym schemacie.
Co trzymam pod ręką, gdy pracuję z dokumentacją automatyki
Przy schematach najlepiej działa nie pamięć fotograficzna, tylko dobre nawyki. Ja zwykle zaczynam od prostej checklisty, bo ona ogranicza chaos i przyspiesza czytanie dokumentacji. W praktyce pomagają mi cztery rzeczy.
- Legenda projektu - bez niej symbol może być zrozumiały tylko częściowo, zwłaszcza gdy dokumentacja jest mieszana.
- Spis oznaczeń obiektów - ułatwia łączenie symboli graficznych z konkretnymi elementami, takimi jak styczniki, czujniki czy napędy.
- Wyszukiwalny PDF lub wydruk roboczy - pozwala szybko znaleźć odsyłacz, numer zacisku albo powiązany arkusz.
- Własne notatki z typowymi symbolami - krótka ściąga z NO, NC, cewką, zaworem, siłownikiem i blokami PLC oszczędza czas przy kolejnych projektach.
Jeżeli pracuję przy urządzeniu domowym albo prostym układzie sterowania, dokładam jeszcze jedną zasadę: nie ufam samemu skrótowi, dopóki nie widzę opisu funkcji. To szczególnie ważne przy sprzęcie, który łączy elektrykę z automatyką wykonawczą, na przykład w pralce, zmywarce, piekarniku albo pompie ciepła. Tam drobna różnica w oznaczeniu potrafi całkiem zmienić interpretację obwodu.
Po opanowaniu tych podstaw schematy przestają wyglądać jak zbiór przypadkowych znaków. Zaczynają układać się w logiczny obraz: zasilanie, sygnał, logika, wykonanie. I właśnie wtedy graficzne oznaczenia przestają być zagadką, a stają się zwykłym narzędziem pracy.
