Najczęściej chodzi o wzór na połączenie równoległe rezystorów, bo to on pozwala szybko policzyć opór zastępczy i przewidzieć, jak rozdzieli się prąd w gałęziach. Gdy rozumie się tę zależność, obliczenia przestają być zgadywanką i stają się prostym schematem działania. W praktyce przydaje się to zarówno przy zadaniach z fizyki, jak i przy ocenie działania lamp, zasilaczy, czujników czy domowych obwodów 230 V.
Najważniejsze zasady obliczeń w układzie równoległym
- Napięcie na każdej gałęzi jest takie samo.
- Prąd dzieli się między gałęzie i sumuje w węźle.
- Opór zastępczy liczy się z odwrotności oporów, a dla dwóch rezystorów można użyć skrótu.
- Im mniejszy opór gałęzi, tym większy prąd przez nią popłynie.
- W układzie równoległym jeden uszkodzony odbiornik zwykle nie wyłącza pozostałych.
- W instalacji domowej to właśnie taki sposób łączenia zapewnia niezależną pracę urządzeń.
Na czym polega połączenie równoległe

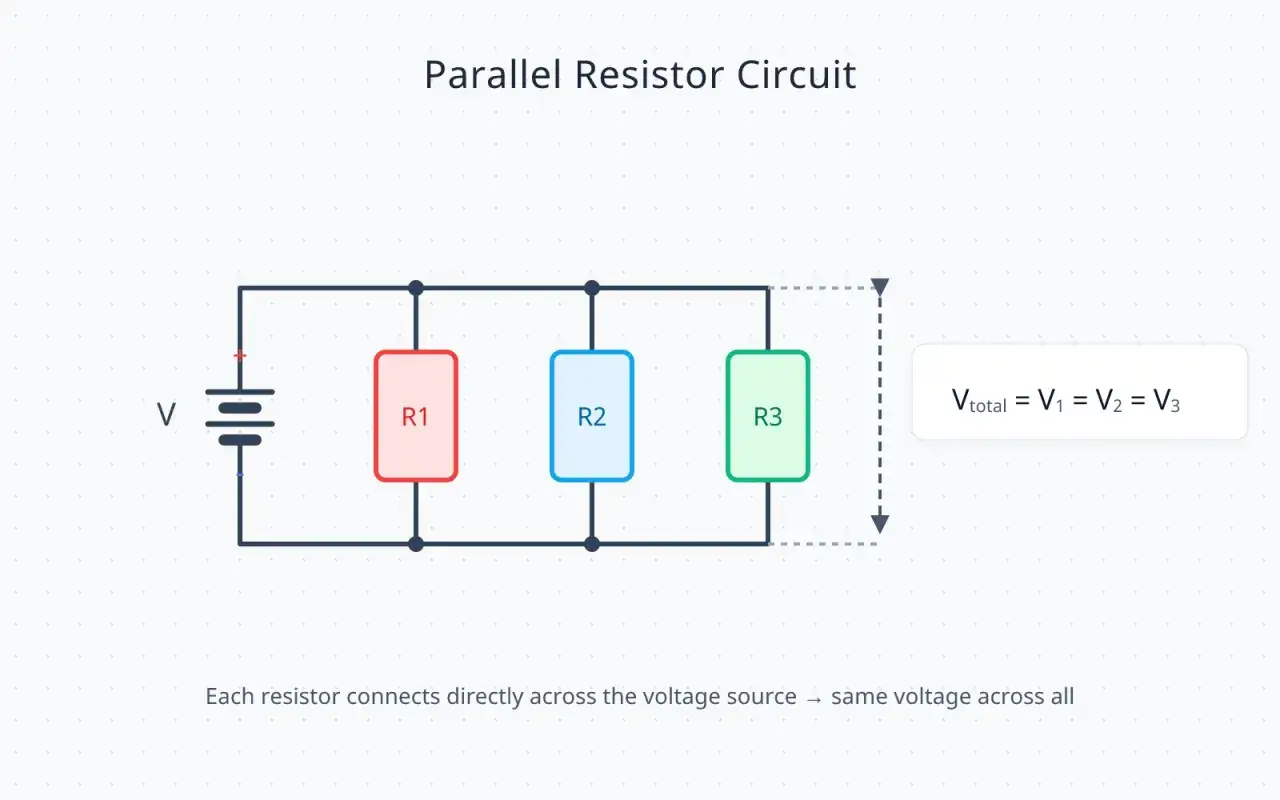

Ja lubię tłumaczyć to tak: w połączeniu równoległym każdy element jest wpięty między te same dwa punkty obwodu. Dzięki temu na wszystkich gałęziach pojawia się to samo napięcie, a prąd rozdziela się według oporu każdej drogi. To właśnie dlatego jedna gałąź może przewodzić więcej, a druga mniej, nawet jeśli obie są zasilane z tego samego źródła.
Najważniejsze są tu trzy konsekwencje. Po pierwsze, napięcie pozostaje takie samo na każdej gałęzi. Po drugie, prądy sumują się w węźle, więc całkowity prąd źródła jest większy od prądu w pojedynczej gałęzi. Po trzecie, jeśli jedna gałąź przestanie działać, reszta układu nadal może pracować, o ile zabezpieczenia i źródło zasilania na to pozwalają.
To dobry moment, żeby przejść od intuicji do rachunków, bo właśnie z tych zasad wynika prosty zestaw wzorów, który naprawdę warto znać.
Wzory, które naprawdę są potrzebne
W praktyce najczęściej liczy się opór zastępczy, czyli taki opór jednego elementu, który zachowuje się tak samo jak cały układ. Dla połączenia równoległego nie dodaje się oporów wprost. Zamiast tego sumuje się odwrotności, a dopiero na końcu odwraca wynik.
| Wielkość | Wzór w połączeniu równoległym | Co z tego wynika |
|---|---|---|
| Napięcie | U = U1 = U2 = ... | Każda gałąź ma to samo napięcie. |
| Prąd | I = I1 + I2 + ... | Prąd źródła jest sumą prądów gałęzi. |
| Opór zastępczy dla n rezystorów | 1/Rz = 1/R1 + 1/R2 + ... + 1/Rn | Liczy się odwrotności oporów. |
| Opór zastępczy dla dwóch rezystorów | Rz = (R1 × R2) / (R1 + R2) | Szybki skrót dla prostych zadań. |
| Dwa jednakowe rezystory | Rz = R / 2 | Wynik jest dokładnie o połowę mniejszy. |
Warto zapamiętać jedną rzecz: opór zastępczy połączenia równoległego zawsze wychodzi mniejszy niż najmniejszy opór w układzie. To bardzo dobry test kontrolny. Jeśli wynik jest większy, najpewniej gdzieś w obliczeniach wkradł się błąd.
Gdy ten schemat jest jasny, łatwiej przejść do tego, jak policzyć sam prąd w poszczególnych gałęziach.
Jak policzyć prąd w każdej gałęzi
W układzie równoległym korzystam z prawa Ohma dla każdej gałęzi osobno: I = U / R. To działa, bo napięcie na wszystkich odgałęzieniach jest takie samo. Wystarczy więc policzyć prąd dla każdego elementu, a potem zsumować wyniki.
Jeśli chcesz od razu oszacować rozdział prądu w układzie z dwiema gałęziami, przydaje się też prosty skrót:
I1 = I × R2 / (R1 + R2)
I2 = I × R1 / (R1 + R2)
To nie jest wzór obowiązkowy do każdego zadania, ale bywa wygodny, kiedy znasz już prąd całkowity i chcesz szybko sprawdzić, która gałąź obciąża układ mocniej. Przy wielu gałęziach i tak najlepiej liczyć każdą osobno, bo wtedy najmniej łatwo się pomylić.
Żeby to nie zostało na poziomie samej teorii, rozpiszę teraz cały przykład krok po kroku.
Przykład obliczeń krok po kroku
Załóżmy, że do źródła 12 V podłączam dwa rezystory równolegle: R1 = 24 Ω i R2 = 6 Ω. Taki przykład dobrze pokazuje, dlaczego w układzie równoległym prąd nie rozkłada się równo, jeśli opory są różne.
- Najpierw liczę opór zastępczy: Rz = (24 × 6) / (24 + 6) = 144 / 30 = 4,8 Ω.
- Następnie obliczam prąd w pierwszej gałęzi: I1 = 12 V / 24 Ω = 0,5 A.
- Potem prąd w drugiej gałęzi: I2 = 12 V / 6 Ω = 2 A.
- Na końcu sprawdzam prąd całkowity: I = I1 + I2 = 2,5 A.
- Kontrola wyniku: U = I × Rz = 2,5 A × 4,8 Ω = 12 V, więc obliczenia się zgadzają.
| Gałąź | Opór | Napięcie | Prąd |
|---|---|---|---|
| 1 | 24 Ω | 12 V | 0,5 A |
| 2 | 6 Ω | 12 V | 2 A |
| Razem | 4,8 Ω | 12 V | 2,5 A |
Ten przykład pokazuje coś bardzo ważnego: mniejszy opór przyciąga większy prąd. To nie jest ciekawostka, tylko podstawowa zasada działania całego układu. Gdy dołożysz kolejną gałąź, opór zastępczy spadnie jeszcze bardziej, a całkowity prąd źródła wzrośnie.
Skoro już widać, jak to działa na liczbach, warto porównać ten układ z połączeniem szeregowym, bo właśnie tu najczęściej pojawiają się pomyłki.
Jak nie pomylić połączenia równoległego z szeregowym
W zadaniach szkolnych i w praktyce serwisowej najwięcej błędów biorze się z tego, że ktoś patrzy na sam rysunek, zamiast sprawdzić węzły. Ja zawsze zaczynam od jednego pytania: czy elementy mają wspólny początek i wspólny koniec? Jeśli tak, mam połączenie równoległe. Jeśli prąd musi przepływać kolejno przez każdy element, to jest szereg.
| Cecha | Połączenie równoległe | Połączenie szeregowe |
|---|---|---|
| Napięcie | Takie samo na każdej gałęzi | Dzieli się między elementy |
| Prąd | Rozdziela się na gałęzie | Jest taki sam w całym torze |
| Opór zastępczy | Mniejszy od najmniejszego oporu | Większy od największego oporu |
| Awaria jednego elementu | Zwykle nie wyłącza reszty układu | Często przerywa cały obwód |
| Typowe zastosowanie | Instalacje domowe, wiele odbiorników, gałęzie elektroniczne | Łańcuchy elementów, proste zadania dydaktyczne, część układów sterujących |
Najczęstszy błąd, jaki widzę, to zwykłe dodawanie oporów wtedy, gdy elementy są połączone równolegle. Drugi błąd jest odwrotny, czyli próba liczenia odwrotności tam, gdzie prąd wcale nie ma kilku ścieżek. Jeśli wynik wydaje się dziwnie wysoki, wracam do schematu i sprawdzam węzły jeszcze raz.
To prowadzi do pytania, gdzie taki sposób łączenia spotyka się poza szkolnym zadaniem i dlaczego ma to znaczenie w domu oraz elektronice.
Gdzie to ma znaczenie w domu i elektronice
W codziennym życiu połączenie równoległe jest dużo ważniejsze, niż zwykle się wydaje. W typowej instalacji domowej odbiorniki mają działać niezależnie, więc każdy z nich dostaje to samo napięcie z sieci, a prąd rozdziela się między kolejne gałęzie. Dzięki temu wyłączenie jednej lampy nie wyłącza całego mieszkania.
W elektronice zasada jest podobna, choć szczegóły bywają bardziej złożone. Kondensatory połączone równolegle mają pojemności dodające się do siebie, więc taki układ wykorzystuje się wtedy, gdy trzeba uzyskać większą pojemność niż daje jeden element. Z cewkami sprawa bywa trudniejsza, bo w praktyce dochodzi jeszcze sprzężenie magnetyczne, więc prosty wzór nie zawsze wystarcza.
- Oświetlenie i gniazda korzystają z równoległego sposobu zasilania, bo urządzenia mają działać niezależnie.
- Moduły elektroniczne często wymagają tej samej wartości napięcia, ale różnych prądów pobieranych przez gałęzie.
- Kondensatory równolegle zwiększają pojemność całego układu.
- Zabezpieczenia nadal mają znaczenie, bo zbyt duży prąd całkowity może wyłączyć obwód albo obciążyć zasilacz.
W praktyce serwisowej to ważne rozróżnienie: połączenie równoległe daje wygodę i niezależność pracy, ale jednocześnie potrafi mocno zwiększyć prąd źródła. Jeżeli obciążenie jest zbyt duże, problem nie znika, tylko przenosi się na zabezpieczenie, przewody albo sam zasilacz.
Na końcu zostawiam sobie prostą checklistę, bo właśnie ona najlepiej chroni przed błędami przy liczeniu i przy interpretacji schematu.
Co sprawdzam, zanim uznam wynik za poprawny
- Czy wszystkie elementy naprawdę są wpięte między te same dwa węzły?
- Czy na każdej gałęzi przyjąłem to samo napięcie?
- Czy opór zastępczy liczę z odwrotności, a nie przez zwykłe dodawanie?
- Czy wynik oporu zastępczego jest mniejszy od najmniejszego oporu w układzie?
- Czy suma prądów gałęzi zgadza się z prądem całkowitym źródła?
- Czy nie próbuję samodzielnie ingerować w obwód sieciowy bez odpowiedniej wiedzy i zabezpieczeń?
Jeśli te punkty się zgadzają, obliczenia zwykle są poprawne. W układzie równoległym najważniejsze jest nie tyle zapamiętanie jednego zapisu, ile zrozumienie trzech zależności: wspólnego napięcia, podziału prądu i malejącego oporu zastępczego. Gdy te zasady są jasne, cały temat staje się naprawdę prosty w użyciu.
