Wymiana końcówki przewodu to drobna naprawa, ale właśnie przy niej najłatwiej o kosztowny błąd. Pokażę, jak podłączyć wtyczkę do domowego kabla, jak rozpoznać zaciski L, N i PE oraz kiedy samodzielna praca ma sens, a kiedy lepiej od razu odłożyć śrubokręt. Ja zawsze zaczynam od bezpieczeństwa, bo w elektryce najdroższe są pomyłki pośpiechem.
Najpierw odetnij zasilanie, potem sprawdź L, N i PE, a na końcu solidnie odciąż kabel
- Pracuj tylko na odłączonym przewodzie i upewnij się, że w kablu nie ma napięcia.
- Żółto-zielony przypisz do PE, niebieski do N, a brązowy lub czarny do L.
- Nie pomijaj zacisku odciążającego, bo to on trzyma płaszcz kabla, a nie same żyły.
- Wtyczka bez uziemienia nadaje się tylko do sprzętu, który faktycznie nie wymaga PE.
- Po montażu zrób test: obejrzyj połączenie, pociągnij lekko za kabel i sprawdź, czy nic się nie grzeje.
Kiedy wymiana ma sens, a kiedy nie
Ja wymieniam wtyczkę samodzielnie tylko wtedy, gdy uszkodzenie dotyczy samej końcówki przewodu, a kabel jest zdrowy na całej długości. W praktyce taka naprawa zajmuje zwykle 15-30 minut i ma sens przy lampach, przedłużaczach czy drobnym sprzęcie domowym. Jeśli jednak widać nadtopienie, sparciałą izolację albo ślady wilgoci, przestaje to być prosta robota.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Uszkodzony koniec przedłużacza lub lampy | Wymieniam samą wtyczkę | To zwykle najprostsza i najtańsza naprawa |
| Sprzęt z metalową obudową | Wybieram wtyczkę z PE | Uziemienie ma znaczenie dla bezpieczeństwa |
| Przewód bez czytelnych oznaczeń | Sprawdzam schemat producenta albo rezygnuję | Kolorów nie wolno zgadywać |
| Spalona obudowa, sparciały kabel | Wymieniam przewód lub oddaję sprzęt do serwisu | Sama końcówka nie rozwiąże problemu |
Jeśli urządzenie jest jeszcze na gwarancji albo ma fabrycznie zalany przewód, nie rozbieram go na własną rękę. Gdy już wiem, czy w ogóle warto się za to brać, przechodzę do kolorów i oznaczeń, bo tam najłatwiej o pomyłkę.

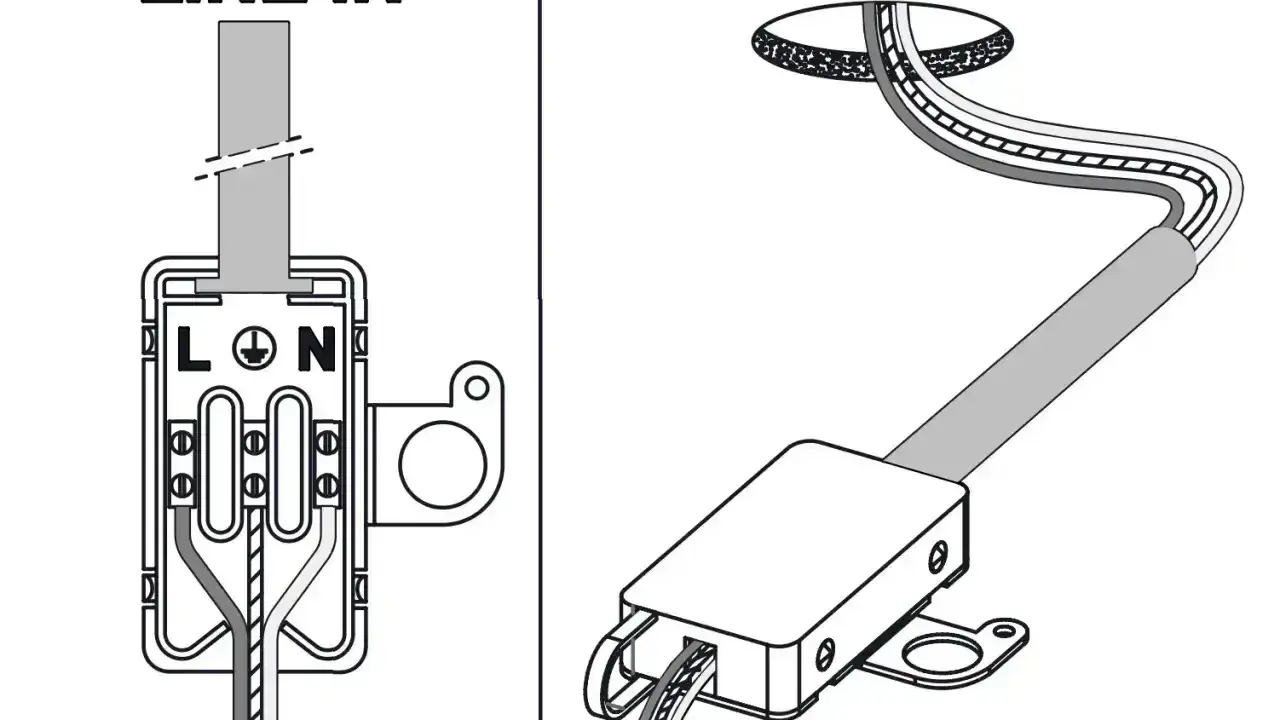

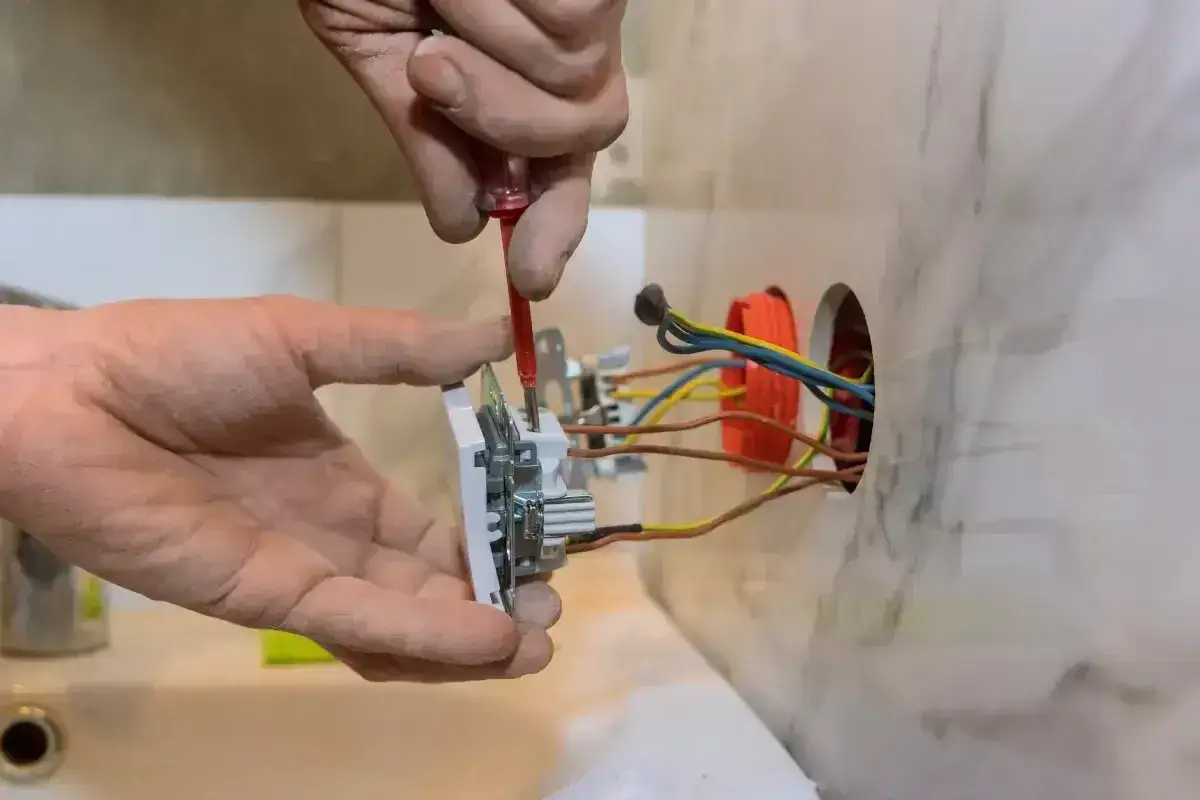

Jak odczytać przewody i zaciski
Żółto-zielony zawsze przypisuję do PE. Niebieski to N, a brązowy lub czarny to zwykle L. W starszych przewodach kolory potrafią się różnić, więc jeśli coś nie pasuje do schematu, nie zgaduję.
| Oznaczenie | Co oznacza | Typowy kolor żyły |
|---|---|---|
| L | Przewód fazowy, czyli ten, na którym pojawia się napięcie zasilające | Brązowy, czasem czarny |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny, czyli uziemienie | Żółto-zielony |
Wtyczki bez styku ochronnego mają zwykle tylko dwa zaciski i stosuje się je wyłącznie do sprzętu, który rzeczywiście nie potrzebuje PE, na przykład do urządzeń klasy II z podwójną izolacją. Jeśli zaciski są opisane literami, trzymam się ich dokładnie, nawet gdy kolor przewodu wydaje się oczywisty. Kiedy oznaczenia są jasne, sam montaż przebiega szybko i bez nerwów.
Montaż wtyczki krok po kroku
Do pracy wystarczy zwykle mały śrubokręt, nóż lub ściągacz izolacji i prosty tester napięcia. Jeśli używasz przewodu linkowego, przydają się także tulejki kablowe, bo końcówka mniej się strzępi pod śrubą. W popularnych wtyczkach 16 A / 230 V spotyka się obciążenie do około 3680 W, ale tylko wtedy, gdy cały zestaw jest dobrany prawidłowo.
- Odłącz urządzenie od gniazdka i sprawdź, czy kabel nie jest pod napięciem.
- Rozkręć obudowę wtyczki i przełóż przewód przez dławik albo zacisk odciążający, zanim cokolwiek podłączysz.
- Zdejmij zewnętrzny płaszcz kabla tylko tyle, żeby żyły sięgały do zacisków bez naprężenia.
- Usuń izolację z końcówek żył na około 8 mm albo zgodnie z instrukcją konkretnego modelu.
- Podłącz żyły do właściwych zacisków: PE do symbolu uziemienia, N do niebieskiego przewodu, L do brązowego lub czarnego.
- Dokręć śruby tak, aby żyła nie dała się wysunąć po lekkim pociągnięciu, ale nie miażdż miedzi na siłę.
- Zaciśnij odciążenie na płaszczu kabla, nie na samych żyłach, i zamknij obudowę.
Ja zawsze sprawdzam jeszcze, czy żadna pojedyncza żyłka nie wystaje spod zacisku. To drobiazg, ale właśnie takie drobiazgi decydują o tym, czy wtyczka będzie działała latami, czy zacznie grzać się po kilku użyciach. Po skręceniu obudowy zostaje jeszcze jeden ważny etap: kontrola błędów, które najczęściej wychodzą dopiero pod obciążeniem.
Najczęstsze błędy, przez które wtyczka grzeje się albo przestaje działać
Wiele awarii nie wynika z samego montażu, tylko z pośpiechu przy detalach. Najczęściej widzę te same potknięcia, a każde z nich ma swój konkretny skutek.
| Błąd | Co się dzieje | Jak robię to poprawnie |
|---|---|---|
| Brak podłączenia PE | Metalowa obudowa może stać się niebezpieczna przy uszkodzeniu izolacji | Przewód żółto-zielony łączę wyłącznie z zaciskiem ochronnym |
| Zamiana N i PE | Sprzęt może działać, ale bezpieczeństwo spada do zera | Nie zakładam niczego z samego koloru, tylko z oznaczeń i schematu |
| Za słabe dokręcenie śrub | Kontakt przerywa, a wtyczka zaczyna się nagrzewać | Dokręcam tak, by przewód nie wychodził po lekkim szarpnięciu |
| Brak odciążenia kabla | Każde pociągnięcie pracuje na zaciskach | Dociskam płaszcz przewodu w miejscu do tego przeznaczonym |
| Za dużo albo za mało zdjętej izolacji | Albo zostaje goła miedź, albo żyła słabo styka | Trzymam się długości z instrukcji, zwykle około 8 mm |
Najbardziej zdradliwy jest luźny styk. Czajnik, grzejnik albo odkurzacz pokażą go szybciej niż lampka, bo przy większym obciążeniu wtyczka zaczyna pracować jak mały grzałkowy element. Jeśli jednak wszystko wygląda poprawnie na pierwszy rzut oka, nadal warto zrobić prosty test przed włożeniem jej do gniazdka.
Jak sprawdzić połączenie przed pierwszym użyciem
Jeśli mam choćby prosty multimetr, robię jeszcze test ciągłości, czyli sprawdzam, czy tor elektryczny od zacisku do odpowiedniego bolca jest nieprzerwany. To szybki sposób na wyłapanie pomyłki, zanim podłączę sprzęt do sieci.
- Pociągam lekko za kabel. Nic nie powinno się przesuwać ani wysuwać.
- Oglądam zaciski z bliska. Nie może być wystającej miedzi ani luźnych drucików.
- Sprawdzam, czy obudowa wtyczki domyka się bez naprężeń i bez szczelin.
- Jeśli mam miernik, mierzę ciągłość między końcami żył a odpowiednimi stykami wtyczki.
- Na pierwszy test podłączam sprzęt o niewielkim poborze mocy, a nie od razu grzejnik lub czajnik.
- Po kilku minutach pracy dotykam wtyczki. Lekko ciepła obudowa jeszcze nie jest dramatem, ale wyraźne grzanie to sygnał ostrzegawczy.
To właśnie ten etap oddziela poprawny montaż od pracy „na oko”. Gdy masz już test za sobą, pozostaje jeszcze rozsądnie ocenić, czy problem nie jest głębszy niż sama końcówka kabla. I tu przechodzę do najważniejszej granicy bezpieczeństwa.
Kiedy wymiana wtyczki przestaje być prostą naprawą
Są sytuacje, w których nie wnioskuję niczego z samego koloru izolacji. Stare przewody bywają przebarwione, w sprzęcie sprowadzanym z zagranicy układ barw może wyglądać inaczej, a w niektórych urządzeniach spotkasz tylko dwie żyły, bo producent przewidział podwójną izolację i brak PE. Jeśli kabel jest przypalony, twardy albo ma pęknięcia, wymieniam go w całości, a nie tylko końcówkę.
Tak samo postępuję, gdy urządzenie wymaga uziemienia, a ja nie mam pewności, czy nowa wtyczka i przewód są do tego przystosowane. W sprzęcie pracującym na zewnątrz albo w wilgoci potrzebny jest też odpowiedni stopień ochrony obudowy, więc zwykła domowa wtyczka nie zawsze wystarczy. To jeden z tych momentów, w których rozsądniej jest zlecić pracę elektrykowi niż ryzykować porażenie albo przegrzanie instalacji. Dobrze podłączona wtyczka ma być po prostu solidna, ciasna i przewidywalna przy każdym użyciu.
