Symbol wyłącznika różnicowoprądowego bywa mylący tylko na pierwszy rzut oka, bo w praktyce trzeba odróżnić rysunek na schemacie, oznaczenia na obudowie i typ samego aparatu. W tym tekście pokazuję, jak to czytać bez zgadywania, na co zwracać uwagę przy typach AC, A, F i B oraz jak nie pomylić różnicówki z wyłącznikiem nadprądowym. To przydaje się zarówno przy analizie projektu instalacji, jak i wtedy, gdy patrzysz na rozdzielnicę w domu albo w mieszkaniu.
Najważniejsze oznaczenia od razu pokazują, co chroni aparat i w jakim obwodzie można go użyć
- Na schemacie nie ma jednego, absolutnie uniwersalnego rysunku dla każdej różnicówki, dlatego zawsze warto sprawdzić legendę.
- Na obudowie kluczowe są: IΔn, In, liczba biegunów, typ AC/A/F/B oraz przycisk TEST lub T.
- 30 mA to najczęstsza czułość stosowana jako ochrona uzupełniająca w instalacjach domowych.
- RCCB nie chroni przed przeciążeniem, a RCBO łączy ochronę różnicowoprądową z nadprądową.
- Najczęstszy błąd to mylenie typu RCD z charakterystyką wyłącznika nadprądowego B/C/D.
Jak wygląda symbol na schemacie
Najpierw rozdzieliłbym dwie rzeczy: symbol na schemacie i oznaczenia na samym aparacie. To nie jest to samo, a właśnie tu rodzi się większość nieporozumień. W standardach stosowanych w elektrotechnice, w tym w IEC 60617, spotyka się osobne oznaczenia dla różnych odmian RCD, więc nie ma jednego rysunku, który zawsze wygląda identycznie w każdym programie CAD i na każdym projekcie.

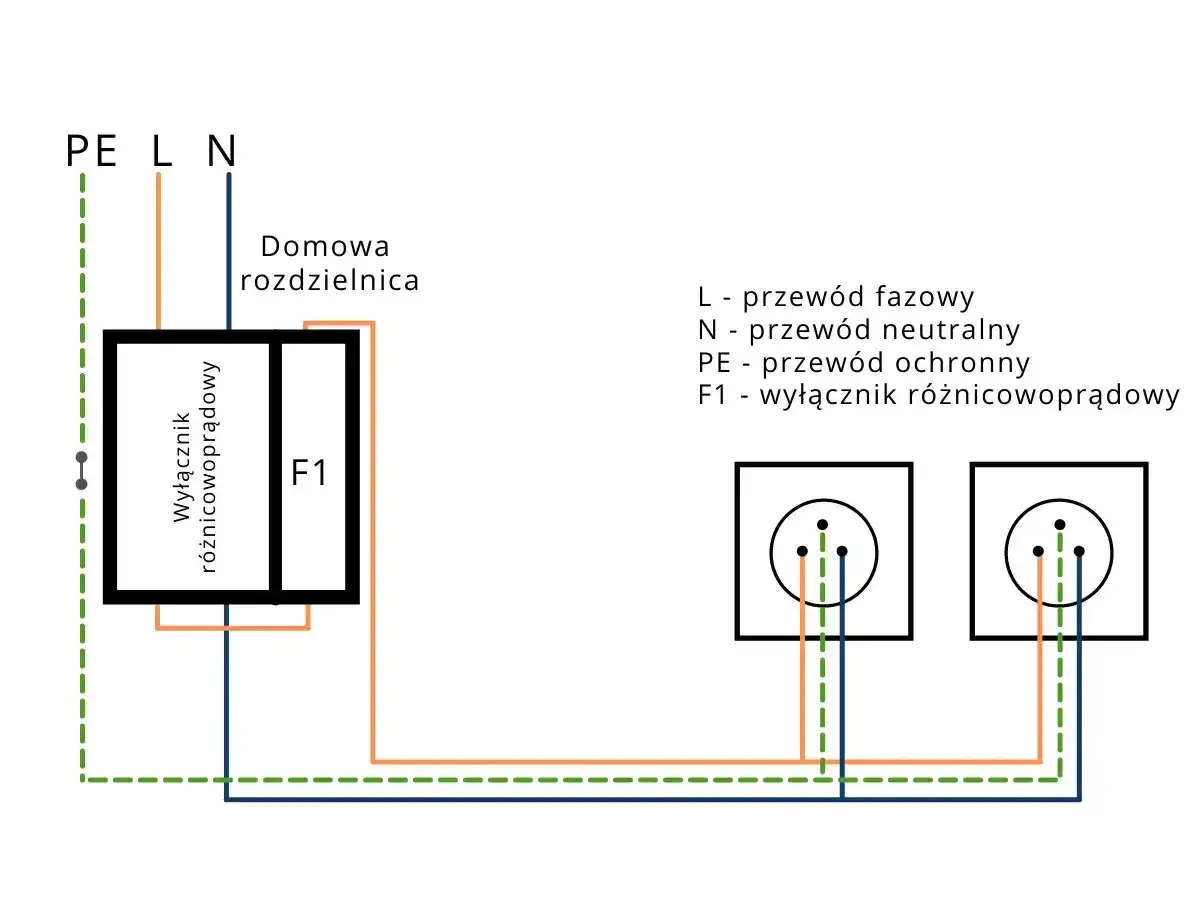

W praktyce na schematach jednokreskowych różnicówka bywa przedstawiana jako uproszczony blok aparatu z dodatkowym oznaczeniem członu różnicowoprądowego. Czasem obok pojawia się skrót RCD, RCCB albo RCBO, a sam symbol jest już tylko graficznym uzupełnieniem. Z mojego doświadczenia właśnie ten zapis tekstowy bywa bardziej użyteczny niż próba odczytywania wszystkiego z samej ikonki.
Jeżeli widzisz rysunek w materiałach szkoleniowych lub w prostym schemacie instalacji, symbol może być jeszcze bardziej uproszczony. Nie warto zgadywać po kształcie jednej kreski czy jednego łuku, tylko trzeba sprawdzić, czy obok nie ma opisu pola, numeru aparatu albo legendy. W elektryce znaczenie ma cały zestaw oznaczeń, nie sam obrazek.
To dobry moment, żeby przejść od samego rysunku do tego, co mówi obudowa urządzenia, bo właśnie tam kryją się najbardziej praktyczne informacje.
Co mówią oznaczenia na obudowie

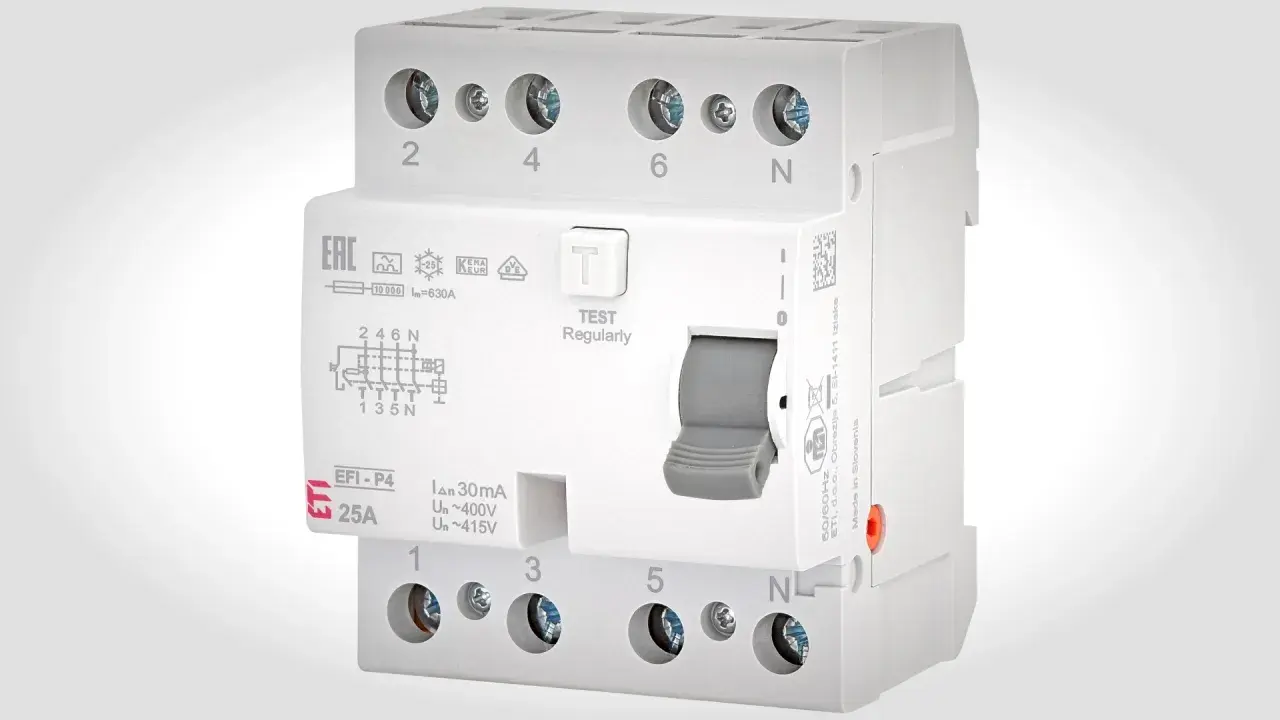

Na froncie RCD szukałbym nie tylko symbolu, ale też kilku skrótów, które mówią o jego możliwościach i ograniczeniach. Sam wygląd obudowy niewiele powie, jeśli nie odczytasz parametrów. Poniżej zebrałam najważniejsze oznaczenia, które warto umieć rozpoznać od razu.
| Oznaczenie | Co oznacza | Dlaczego jest ważne |
|---|---|---|
| IΔn | Znamionowy prąd różnicowy zadziałania | Określa czułość urządzenia, na przykład 30 mA, 100 mA albo 300 mA |
| In | Znamionowy prąd obciążenia | Mówi, jaki prąd aparat może przenosić w normalnej pracy |
| 2P, 3P, 4P | Liczba biegunów | Pomaga odróżnić wersję jednofazową od trójfazowej |
| TEST lub T | Przycisk testowy | Służy do okresowego sprawdzania działania różnicówki |
| AC, A, F, B | Typ reakcji na prąd upływu | To jedna z najważniejszych informacji przy doborze urządzenia |
| S | Wersja selektywna, z opóźnieniem | Stosowana tam, gdzie trzeba uniknąć zbędnego wyłączania całej instalacji |
W domu najczęściej spotyka się urządzenia 30 mA, bo to właśnie taka czułość jest używana jako dodatkowa ochrona przed porażeniem. Z kolei wartości rzędu 100 mA albo 300 mA częściej pojawiają się w roli ochrony pożarowej lub selektywnej, a nie jako „zwykła różnicówka do gniazdka”.
Jeżeli na obudowie widzisz samo 30 mA, to jeszcze nie znaczy, że aparat pasuje do każdego obwodu. Trzeba sprawdzić typ, liczbę biegunów i to, czy urządzenie ma chronić tylko przed upływem prądu, czy także przed przeciążeniem. I właśnie dlatego następna sekcja jest najważniejsza przy nowoczesnych instalacjach z elektroniką.
Jak odczytać typy AC, A, F i B
Typ RCD mówi o tym, jakie kształty prądu różnicowego urządzenie potrafi wykryć. To ma znaczenie większe, niż wielu osobom się wydaje, bo dzisiejsza instalacja domowa rzadko składa się już tylko z grzałek i żarówek. Dochodzą zasilacze impulsowe, LED-y, płyty indukcyjne, falowniki, ładowarki samochodowe i elektronika sterująca.
| Typ | Na co reaguje | Typowe zastosowanie | Praktyczny komentarz |
|---|---|---|---|
| AC | Sinusoidalny prąd różnicowy AC | Proste obwody bez elektroniki | Coraz mniej uniwersalny w nowoczesnych instalacjach |
| A | AC oraz pulsujący prąd stały do 6 mA | Sprzęt z elektroniką, LED-y, płyty indukcyjne, ładowarki | Najczęściej rozsądniejszy wybór do typowego domu |
| F | Jak typ A, ale lepiej radzi sobie z obwodami o zmiennej częstotliwości | Urządzenia z silnikami sterowanymi elektronicznie | Przydatny tam, gdzie zwykły typ A bywa zbyt mało odporny na specyficzne zakłócenia |
| B | Także na gładki prąd stały i bardziej złożone przebiegi | Falowniki, fotowoltaika, ładowarki EV, przemysł | To już poziom, który dobiera się świadomie, nie „na wszelki wypadek” |
Jeśli mam doradzić jedną praktyczną zasadę, brzmi ona tak: im więcej elektroniki i przemienników w obwodzie, tym ostrożniej z typem AC. W prostych obwodach rezystancyjnych jeszcze się obroni, ale w wielu dzisiejszych zastosowaniach lepiej od razu sprawdzić typ A albo taki, który producent wskazuje wprost dla danego urządzenia. Przy ładowarkach EV, instalacjach PV czy napędach z falownikiem nie warto improvizować, bo błędny dobór potrafi skończyć się nie tylko wyzwalaniem bez powodu, ale też brakiem właściwej ochrony.
Gdy typ jest już jasny, dobrze jest jeszcze odróżnić RCD od innych aparatów, które wyglądają podobnie, a pełnią zupełnie inną funkcję.
Czym różni się RCD od RCCB, RCBO i wyłącznika nadprądowego
W rozmowie potocznej wszystko bywa wrzucone do jednego worka jako „różnicówka”, ale technicznie to spore uproszczenie. Z punktu widzenia instalacji różnica między tymi aparatami ma realne znaczenie, bo decyduje o tym, przed czym urządzenie faktycznie chroni.
| Nazwa | Zakres ochrony | W praktyce |
|---|---|---|
| RCD | Nazwa ogólna dla urządzeń różnicowoprądowych | To kategoria zbiorcza, a nie jeden konkretny aparat |
| RCCB | Ochrona różnicowoprądowa bez zabezpieczenia nadprądowego | Chroni przed upływem prądu, ale nie przed przeciążeniem ani zwarciem |
| RCBO | Ochrona różnicowoprądowa i nadprądowa w jednym aparacie | Łączy funkcję „różnicówki” i wyłącznika nadprądowego |
| MCB | Ochrona nadprądowa | Ma charakterystykę B, C lub D, ale nie jest urządzeniem różnicowoprądowym |
Tu właśnie pojawia się częsty błąd: ktoś widzi literę B i zakłada, że chodzi o „bezpiecznik B”, a to może być po prostu typ wyłącznika nadprądowego albo typ RCD. To są dwa różne systemy oznaczeń. Charakterystyka B/C/D dotyczy wyłączników nadprądowych, a typ AC/A/F/B dotyczy reakcji na prąd różnicowy. Mylenie tych symboli prowadzi potem do błędnych zakupów i błędnej interpretacji schematu.
Właśnie dlatego warto przejść do najczęstszych pomyłek, bo one najlepiej pokazują, gdzie człowiek najczęściej odczytuje symbol zbyt szybko.
Najczęstsze pomyłki przy interpretacji symboli
Z mojej praktycznej perspektywy najbardziej kłopotliwe są nie te symbole, które w ogóle nie są opisane, tylko te, które są opisane, ale ktoś czyta je tylko częściowo. Tak powstają drobne błędy, które potem kosztują czas, pieniądze albo niepotrzebne wymiany aparatury.
- Mylenie typu RCD z charakterystyką nadprądową - litera B przy RCD i litera B przy MCB nie znaczą tego samego.
- Ocenianie urządzenia po samym rysunku - bez sprawdzenia IΔn, In i typu nie da się rzetelnie ocenić, do czego aparat służy.
- Ignorowanie przycisku TEST - przycisk to nie ozdoba, tylko prosty sposób weryfikacji działania aparatu.
- Zakładanie, że 30 mA zawsze pasuje wszędzie - to najpopularniejsza czułość w ochronie osobistej, ale nie jedyna właściwa w każdym obwodzie.
- Traktowanie selektywności jak efektu większej czułości - selektywność uzyskuje się przede wszystkim przez odpowiedni dobór urządzeń i opóźnienie, a nie samą zmianę mA.
- Pominięcie typu obciążenia - nowoczesna elektronika może wymagać innego typu niż prosty obwód rezystancyjny.
Jest jeszcze jedna rzecz, o której wiele osób zapomina: jeśli na schemacie albo na froncie aparatu widzisz oznaczenie S, to zwykle chodzi o wariant selektywny, czyli z opóźnieniem. Taki aparat nie ma zachowywać się identycznie jak standardowa różnicówka w każdym miejscu instalacji. On ma współpracować z innymi zabezpieczeniami, a nie je zastępować.
Kiedy już wiesz, gdzie najłatwiej popełnić błąd, zostaje prosty filtr, który ja stosuję zawsze przed uznaniem oznaczenia za poprawnie odczytane.
Co sprawdzić, zanim uznasz oznaczenie za właściwe
Jeżeli analizuję schemat albo tabliczkę na aparacie, przechodzę przez ten krótki zestaw pytań. Dzięki temu nie muszę zgadywać, czy dany symbol oznacza właściwy aparat i czy nadaje się do konkretnego obwodu.
- Czy patrzę na schemat, czy na oznaczenie obudowy?
- Czy mam podaną liczbę biegunów, na przykład 2P albo 4P?
- Czy znam IΔn, czyli czułość urządzenia?
- Czy widzę typ, na przykład AC, A, F albo B?
- Czy aparat ma tylko ochronę różnicowoprądową, czy także nadprądową?
- Czy producent urządzenia podaje wymagany typ RCD dla danego odbiornika?
- Czy w układzie potrzebna jest selektywność z urządzeniem nadrzędnym?
Jeśli na któryś z tych punktów nie potrafię odpowiedzieć, traktuję to jako sygnał, że potrzebna jest jeszcze legenda schematu, karta katalogowa albo instrukcja producenta. To jest prostsze niż poprawianie źle dobranego aparatu po montażu. W praktyce właśnie taka metoda oszczędza najwięcej czasu i daje pewność, że symbol został odczytany nie tylko „na oko”, ale poprawnie technicznie.
Najkrócej mówiąc, przy różnicówce liczy się nie tylko sam rysunek, ale cały kontekst: typ reakcji, czułość, liczba biegunów i zakres ochrony. Gdy te cztery elementy są zrozumiane, symbol przestaje być zagadką, a staje się po prostu czytelnym skrótem informacji o urządzeniu.
