Na obudowach sprzętu, zasilaczach i schematach elektrycznych najwięcej informacji daje kilka małych znaków, a najprostszy skrót to właśnie symbol prądu stałego i zmiennego. Jeśli umiesz je rozpoznać, szybciej sprawdzisz, czy urządzenie ma pracować z gniazdkiem, baterią, USB albo zasilaczem, i unikniesz pomyłek, które potrafią kosztować więcej niż sam adapter.
Najważniejsze oznaczenia, które warto znać od razu
- Prąd stały najczęściej oznacza się symbolem ⎓, czasem też skrótem DC lub znakiem =.
- Prąd zmienny zwykle opisuje symbol ~ albo skrót AC.
- W polskich domach sieć energetyczna to zazwyczaj 230 V~ 50 Hz, czyli prąd zmienny.
- W elektronice użytkowej, bateriach, powerbankach i USB najczęściej spotkasz DC.
- Na zasilaczach często widnieje para oznaczeń: wejście AC i wyjście DC.
- Najpierw patrzę na tabliczkę znamionową, dopiero potem na kształt wtyczki czy kabel.
Jak rozpoznać symbole prądu stałego i zmiennego
Najprościej rzecz ujmując, prąd stały płynie w jednym kierunku, a prąd zmienny okresowo zmienia kierunek. Dlatego na schematach i urządzeniach dostają inne oznaczenia: DC kojarzy się z prostą linią albo linią nad przerywaną, a AC z falą. W praktyce spotkasz też same skróty literowe, bo na obudowie sprzętu są one po prostu czytelniejsze.
| Oznaczenie | Znaczenie | Gdzie występuje najczęściej |
|---|---|---|
| ⎓ | Prąd stały | Baterie, powerbanki, ładowarki, elektronika, zasilacze DC |
| DC / = | Direct current, czyli prąd stały | Opisy wejść, wyjść, pomiary na multimetrze |

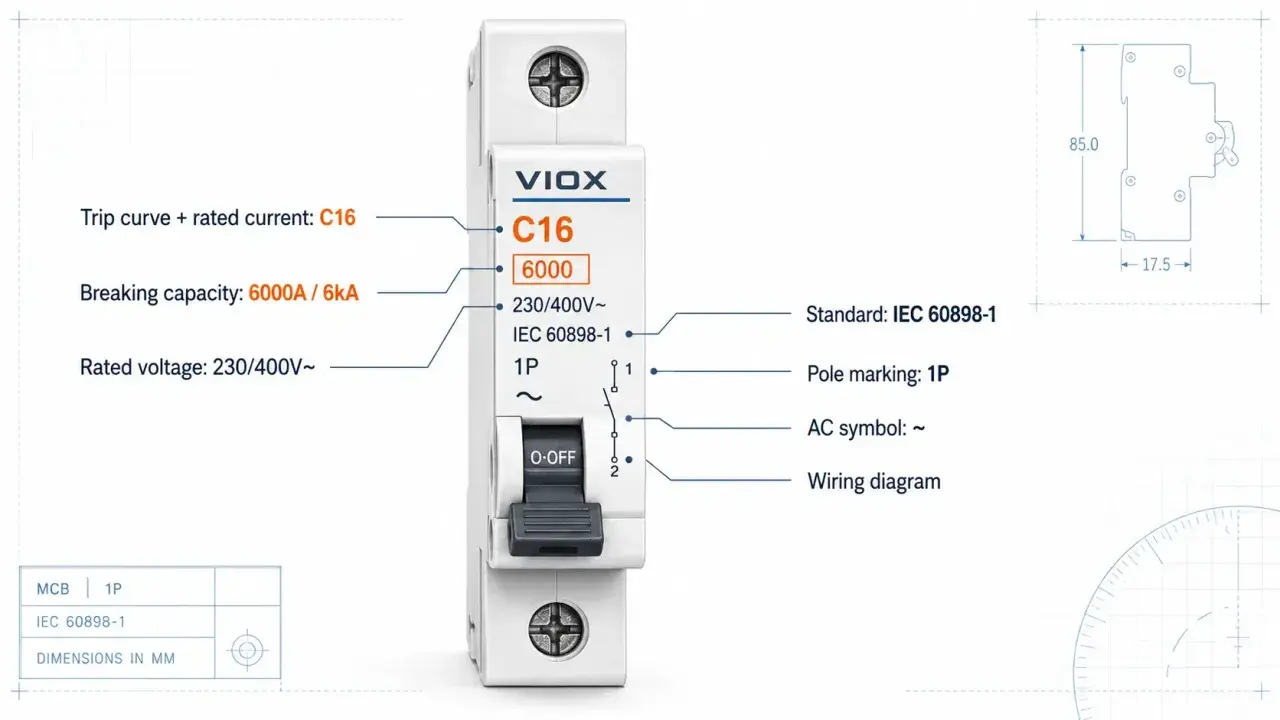

| ~ | Prąd zmienny | Gniazdka, instalacje domowe, urządzenia sieciowe |
| AC | Alternating current, czyli prąd zmienny | Zasilanie z sieci, opisy wejść zasilaczy, pomiary AC |
Jeśli mam podać jedną zasadę, to brzmi ona tak: fala oznacza AC, a symbol z prostą kreską oznacza DC. To wystarcza, żeby w większości sytuacji odczytać podstawowe informacje bez zgadywania. A gdy już wiesz, jak wygląda znak, łatwiej zrozumieć, gdzie pojawia się on w codziennym sprzęcie.
Gdzie te oznaczenia spotkasz w domu i elektronice
W praktyce symbole AC i DC pojawiają się tam, gdzie urządzenie pobiera energię albo ją oddaje. Najczęściej widzę je na zasilaczach laptopów, ładowarkach do telefonów, listwach LED, routerach, monitorach, zasilaczach do sprzętu audio i na samych urządzeniach AGD. Właśnie tam ma to największe znaczenie, bo jeden zły odczyt potrafi od razu wyjść w działaniu sprzętu.
| Sprzęt | Typowe oznaczenie | Co to mówi użytkownikowi |
|---|---|---|
| Gniazdko w ścianie | 230 V~ 50 Hz | Masz do czynienia z prądem zmiennym z sieci domowej |
| Ładowarka do laptopa | Wejście: 100-240 V~ / Wyjście: np. 19 V⎓ | Zasilacz przyjmuje AC, a na wyjściu daje DC |
| Powerbank | 5 V⎓, czasem 9 V⎓, 12 V⎓, 15 V⎓ lub 20 V⎓ | Wyjście jest stałe, zwykle do ładowania elektroniki |
| Taśma LED | 12 V⎓ lub 24 V⎓ | Potrzebuje zasilania stałego, nie bezpośrednio z sieci |
| Multimetr | V~, V⎓, A~, A⎓ | Trzeba wybrać tryb zgodny z rodzajem napięcia lub prądu |
W polskim domu najczęściej spotkasz AC przy samym gniazdku, a DC w elektronice użytkowej. To dlatego ładowarka do telefonu nie podaje do telefonu 230 V z sieci, tylko zamienia je na bezpieczniejsze napięcie stałe, zwykle 5 V⎓ albo wyższe wartości w standardach szybkiego ładowania. Ten podział jest prosty, ale bardzo praktyczny, bo od razu zdradza, co dzieje się wewnątrz urządzenia.
Jak czytać napisy na zasilaczu i multimetrze bez zgadywania
Ja zawsze zaczynam od tabliczki znamionowej. To tam producenci podają najważniejsze dane: rodzaj prądu, napięcie, częstotliwość i czasem polaryzację. Dopiero potem patrzę na samą wtyczkę, bo kształt złącza bywa mylący, a oznaczenie na obudowie mówi znacznie więcej.
Sprawdź, czy patrzysz na wejście czy na wyjście
Na zasilaczach bardzo często zobaczysz dwa różne komunikaty. Input albo wejście opisuje to, co zasilacz pobiera z gniazdka, czyli najczęściej AC. Output albo wyjście pokazuje to, co trafia do sprzętu, zwykle DC. To drobna różnica, ale kluczowa: ładowarka może brać prąd zmienny z sieci i oddawać stały do laptopa, routera albo monitora.
Na multimetrze wybierz właściwy tryb pomiaru
Jeśli mierzysz gniazdko, ustaw V~. Jeśli sprawdzasz baterię, akumulator albo wyjście zasilacza DC, wybierz V⎓. Przy pomiarze prądu zasada jest taka sama: A~ dla prądu zmiennego i A⎓ dla stałego. Warto też pamiętać, że pomiar prądu robi się inaczej niż pomiar napięcia, bo miernik trzeba włączyć w obwód, a nie przyłożyć równolegle do zacisków.
Przeczytaj również: Jak podłączyć dzwonek do drzwi - przewodowy, bezprzewodowy i smart
Nie ignoruj polaryzacji przy DC
Przy prądzie stałym pojawia się dodatkowa informacja: plus i minus. To właśnie polaryzacja. W praktyce ma znaczenie przy zasilaczach, taśmach LED, starszym sprzęcie audio i wielu urządzeniach elektronicznych. Zły biegun często oznacza brak działania, a czasem uszkodzenie układu zabezpieczającego. Przy AC taki problem zwykle nie występuje w tej samej formie.
Ten prosty schemat czytania oznaczeń oszczędza czas i nerwy. A gdy już wiesz, co oznacza dany symbol, łatwiej zrozumiesz, dlaczego jego pomylenie bywa naprawdę kosztowne.
Dlaczego pomylenie symboli bywa kosztowne
Najłagodniejszy scenariusz to po prostu brak działania sprzętu. Gorszy: uszkodzenie zasilacza, przegrzanie elementów albo spalenie układu wejściowego. W elektronice użytkowej różnica między AC i DC nie jest teorią z podręcznika, tylko warunkiem bezpiecznej pracy.
| Błąd | Co może się stać | Jak temu zapobiec |
|---|---|---|
| Podanie AC tam, gdzie urządzenie oczekuje DC | Sprzęt może nie ruszyć albo ulec uszkodzeniu | Sprawdzaj oznaczenie przy wejściu zasilania |
| Podanie DC tam, gdzie oczekiwane jest AC | Urządzenie nie zadziała poprawnie, a zabezpieczenia mogą zareagować różnie | Nie zakładaj, że „to tylko prąd” i wszystko będzie pasować |
| Zła polaryzacja przy DC | Brak uruchomienia, błędy pracy, ryzyko uszkodzenia elektroniki | Porównuj znak plusa i minusa na obudowie i wtyku |
| Nieprawidłowe napięcie | Przegrzewanie, niestabilna praca, szybkie zużycie podzespołów | Dopasuj napięcie zgodnie z etykietą, nie „na oko” |
Warto zapamiętać jeszcze jedną rzecz: napięcie musi się zgadzać, a wydajność prądowa zasilacza może być wyższa od wymaganej, ale nie niższa. To częsty punkt nieporozumień przy wymianie zasilaczy do laptopów, routerów czy sprzętu audio. Jeśli ktoś kupuje zamiennik tylko po tym, że wtyczka pasuje, to zwykle robi to za mało dokładnie.
Najkrótsza ściąga do zapamiętania przy zakupie i naprawie sprzętu
Jeśli miałbym zamknąć temat w kilku praktycznych zasadach, powiedziałbym tak: faza i gniazdko kojarzą się z AC, elektronika i baterie z DC. Resztę dopowiadają symbole na obudowie, bo to one są wiążące, nie opis produktu w sklepie czy intuicja po kształcie kabla.
- ~ oznacza prąd zmienny, zwykle sieć 230 V w domu.
- ⎓ oznacza prąd stały, typowy dla elektroniki i USB.
- Input AC na zasilaczu znaczy, że urządzenie pobiera prąd z gniazdka.
- Output DC znaczy, że urządzenie oddaje prąd stały do sprzętu.
- V~ i V⎓ na multimetrze nie są dekoracją, tylko wyborem trybu pomiaru.
- Przy DC zawsze sprawdzaj też polaryzację, czyli plus i minus.
Gdy następnym razem zobaczysz falę, prostą kreskę albo zapis AC/DC, nie traktuj tego jako technicznego detalu. To krótka informacja o tym, jak dany sprzęt ma być zasilany, mierzone napięcie albo podłączone urządzenie, a w praktyce właśnie te małe symbole najczęściej decydują o tym, czy wszystko zadziała od razu i bezpiecznie.
