Potencjometr to jeden z najprostszych, a zarazem najbardziej użytecznych elementów w elektronice. Pozwala płynnie zmieniać napięcie, sterować sygnałem albo odczytywać położenie mechaniczne, dlatego spotyka się go w sprzęcie audio, prostych układach pomiarowych i wielu urządzeniach domowych. Dobrze rozumieć jego działanie, bo od tego zależy poprawny dobór, wymiana i diagnostyka.
W tym artykule rozkładam temat na części: od budowy i zasady pracy, przez rodzaje i charakterystyki, po praktyczne wskazówki, jak sprawdzić element multimetrem i jak nie pomylić go z podobnymi rozwiązaniami. Bez nadmiaru teorii, ale z konkretem, który przydaje się w praktyce.
Najważniejsze informacje w skrócie
- Potencjometr to regulowany element rezystancyjny z reguły mający trzy wyprowadzenia.
- Najczęściej działa jako dzielnik napięcia, a nie tylko zwykły „regulator oporu”.
- Występuje w wersjach obrotowych, suwakowych, montażowych i wieloobrotowych.
- Do audio zwykle wybiera się inną charakterystykę niż do czujników i prostych układów elektronicznych.
- Przy wymianie trzeba sprawdzić nie tylko wartość w omach, ale też charakterystykę, moc i sposób montażu.
- Uszkodzony potencjometr często daje objawy w postaci trzasków, skoków wartości i martwych stref.
Czym jest potencjometr i po co się go stosuje
Ja patrzę na potencjometr przede wszystkim jak na regulowany rezystor, który można ustawić ręcznie lub mechanicznie. W typowej wersji ma trzy wyprowadzenia: dwa skrajne końce ścieżki oporowej i środkowy styk, czyli suwak. Przesuwając suwak, zmieniasz stosunek oporu między wyprowadzeniami, a tym samym napięcie lub sygnał w układzie.
Najważniejsze jest to, że potencjometr nie służy wyłącznie do „zmniejszania oporu”. W praktyce bardzo często pracuje jako dzielnik napięcia, czyli element, który wyprowadza na środkowym pinie wybrane napięcie z zakresu od zera do wartości zasilania. Dzięki temu można nim regulować głośność, jasność, czułość, próg zadziałania albo położenie wskazywane przez układ elektroniczny. Żeby dobrze zrozumieć, jak to działa, trzeba zajrzeć do jego wnętrza.

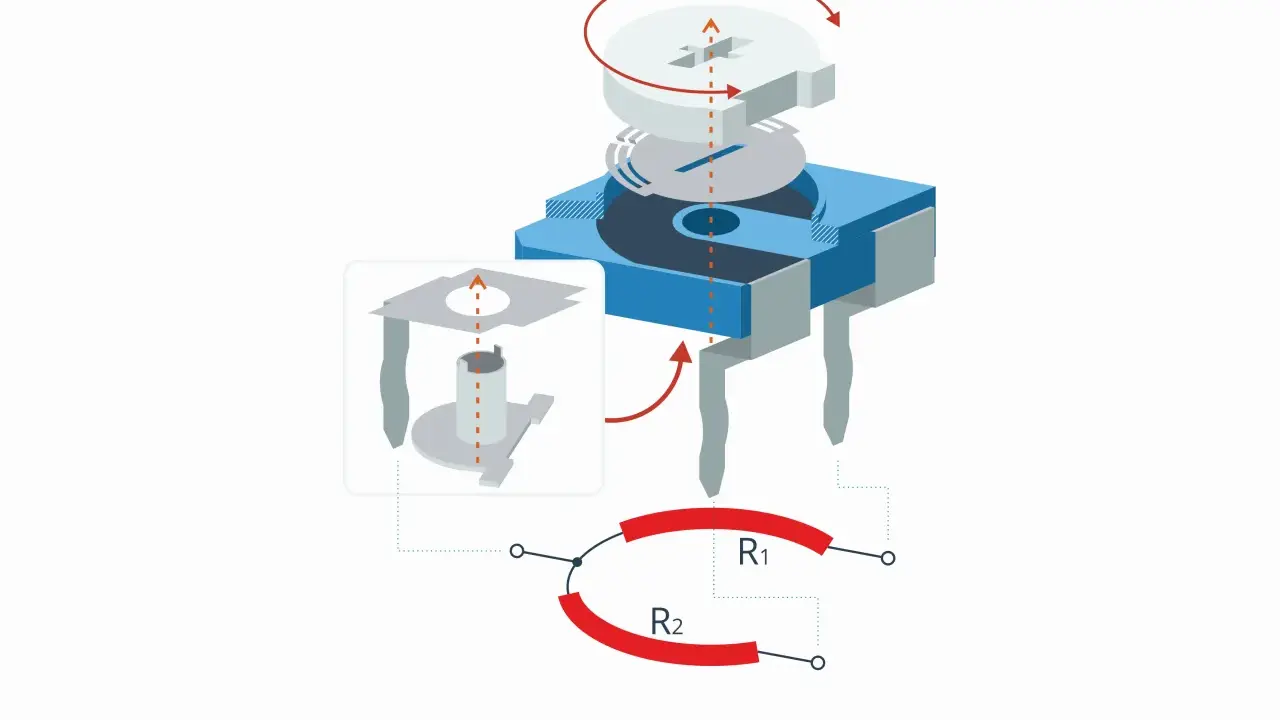

Jak działa potencjometr od środka
W środku znajduje się ścieżka oporowa wykonana z materiału przewodzącego o określonej rezystancji oraz ruchomy styk, czyli suwak. Kiedy obracasz oś albo przesuwasz element, suwak „wędruje” po tej ścieżce i zmienia długość jej aktywnego fragmentu. W efekcie zmienia się opór między środkowym wyprowadzeniem a każdym ze skrajnych pinów.

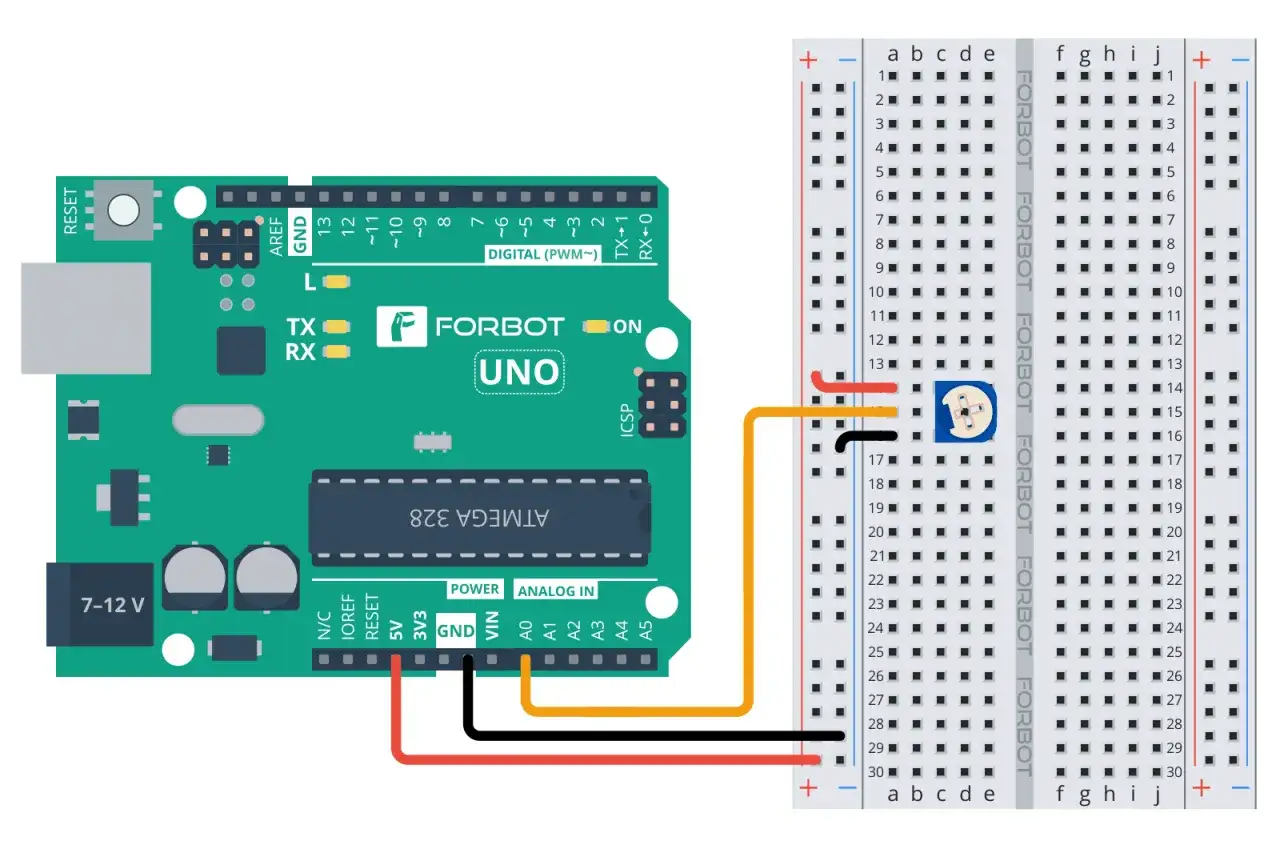

Potencjometr jako dzielnik napięcia
To najczęstszy sposób użycia. Na dwa skrajne piny podajesz napięcie, a z pinu środkowego odbierasz jego część. Im bliżej jednego końca znajduje się suwak, tym bliżej tego końca jest też napięcie wyjściowe. Właśnie dlatego potencjometr świetnie nadaje się do płynnej regulacji sygnału, np. głośności w wzmacniaczu albo poziomu odczytu w prostym układzie z mikrokontrolerem.
Potencjometr jako regulowany rezystor
Da się go też wykorzystać na dwa wyprowadzenia, wtedy działa bardziej jak reostat, czyli regulowany opornik. To użyteczne w prostych aplikacjach, ale trzeba pamiętać o ograniczeniach. Taki sposób pracy nie zawsze jest optymalny, bo nie każdy potencjometr jest przystosowany do większych prądów albo długotrwałego obciążenia. Ja zwykle od razu sprawdzam, czy dany element ma pracować jako kontroler sygnału, czy rzeczywiście jako część obwodu obciążającego.
To prowadzi prosto do kolejnego pytania: jakie są właściwie rodzaje potencjometrów i czym różnią się w praktyce.
Jakie są rodzaje potencjometrów i czym się różnią
Podział można zrobić na dwa sposoby: według formy mechanicznej i według charakterystyki regulacji. W codziennej elektronice oba kryteria są równie ważne, bo inny model wybierzesz do gałki na panelu, a inny do kalibracji wewnątrz urządzenia.
Forma mechaniczna
| Rodzaj | Jak wygląda | Gdzie sprawdza się najlepiej |
|---|---|---|
| Obrotowy | Najczęściej z osią pod pokrętło | Regulatory głośności, ustawienia panelowe, sprzęt RTV i AGD |
| Suwakowy | Regulacja odbywa się przez przesunięcie suwaka | Miksery audio, panele sterujące, urządzenia, gdzie ważna jest szybka wizualna kontrola położenia |
| Montażowy, czyli trimer | Mały element do strojenia śrubokrętem | Kalibracja na płytce, ustawienia serwisowe, drobne korekty parametrów |
| Wieloobrotowy | Wymaga kilku obrotów do przejścia pełnego zakresu | Dokładne nastawy, pomiary, układy wymagające precyzji |
Przeczytaj również: Jak mierzyć prąd miernikiem - bezpiecznie i bez pomyłek
Charakterystyka regulacji
W praktyce bardzo ważne jest to, jak zmienia się wartość w czasie obracania gałką. Najczęściej spotkasz trzy charakterystyki:
- Liniową - zmiana jest w przybliżeniu równomierna na całym zakresie. Dobrze nadaje się do czujników i prostych układów sterujących.
- Logarytmiczną - używana często w audio, bo ludzkie ucho nie odbiera zmian głośności liniowo. Dzięki temu regulacja brzmi naturalniej.
- Antylogarytmiczną - stosowaną rzadziej, ale przydatną w specyficznych układach, gdzie potrzebna jest odwrotna reakcja niż w wersji logarytmicznej.
To ważna różnica: dwa potencjometry o tej samej wartości w omach mogą zachowywać się zupełnie inaczej, jeśli mają inną charakterystykę. I właśnie dlatego dobór nie kończy się na odczytaniu liczby z obudowy. Następny krok to sprawdzenie, gdzie taki element faktycznie spotykasz na co dzień.
Gdzie spotkasz go w domu i w elektronice
Potencjometr trafia do zaskakująco wielu miejsc, choć nie zawsze w roli, którą od razu widać z zewnątrz. Najbardziej oczywiste są sprzęty audio: wzmacniacze, miksery, głośniki aktywne czy efekty gitarowe. Tam odpowiada za poziom sygnału, barwę albo balans między kanałami. W starszym sprzęcie domowym bywa też wykorzystywany do prostych regulacji temperatury, prędkości czy czułości.
W elektronice amatorskiej to wręcz element podstawowy. Używa się go do ustawiania napięcia odniesienia, regulacji kontrastu, zadawania progu zadziałania albo jako czujnik położenia w prostych projektach z mikrokontrolerem. W przemyśle i robotyce potencjometr może mierzyć kąt obrotu lub przesunięcie mechaniczne, czyli działać jak prosty czujnik pozycji.
Warto jednak uważać na jedną pułapkę: nie każde pokrętło to potencjometr. Coraz częściej w nowoczesnych urządzeniach pracuje enkoder, który daje impulsy zamiast analogowej zmiany oporu. Obraca się bez końca i nie działa tak samo jak klasyczny potencjometr. Jeśli ktoś wymienia element „na oko”, to właśnie tu najczęściej pojawia się błąd. Skoro już widać różnice zastosowań, czas przejść do wyboru konkretnego modelu.
Jak dobrać właściwy model do konkretnego układu
Ja przy doborze zaczynam nie od samej wartości oporu, tylko od pytania: co ten element ma robić w obwodzie. To od razu zawęża wybór. Inny potencjometr nada się do prostego wejścia analogowego, inny do toru audio, a jeszcze inny do serwisowej kalibracji wewnątrz urządzenia.
- Wartość w omach - najczęściej spotykane zakresy to 1 kΩ, 10 kΩ, 47 kΩ, 100 kΩ i wyżej. Do prostych układów pomiarowych często wybiera się 10 kΩ, ale to nie jest reguła uniwersalna.
- Charakterystyka - liniowa do pomiarów i sterowania, logarytmiczna najczęściej do audio.
- Moc i obciążenie - zwykły panelowy potencjometr nie jest elementem do pracy z dużą mocą. Jeśli układ ma płynąć większy prąd, trzeba dobrać wersję faktycznie do tego przeznaczoną.
- Sposób montażu - oś, długość gwintu, rozstaw pinów i typ obudowy muszą pasować do płytki albo panelu.
- Częstotliwość regulacji - do częstych zmian lepszy będzie solidny model panelowy, do rzadkich nastaw wystarczy trimer.
W praktyce do prostych układów elektronicznych często zaczyna się od potencjometru liniowego 10 kΩ, bo daje wygodny zakres regulacji i nie obciąża mocno układu. W audio z kolei częściej sprawdza się charakterystyka logarytmiczna, bo daje bardziej naturalne wrażenie zmiany głośności. Jeśli wybierasz element do wymiany w urządzeniu, nie kopiuj tylko jednej liczby z obudowy starej części. Sprawdź też typ osi, sposób montażu i to, czy stary element nie był czasem podwójny, czyli z dwoma torami dla stereo.
Gdy model jest już dobrany, zostaje pytanie najbardziej praktyczne: jak sprawdzić, czy sam potencjometr jeszcze działa poprawnie.
Jak sprawdzić, czy potencjometr jest jeszcze dobry
Najprostszy test wykonuję multimetrem ustawionym na pomiar oporu. Najpierw odłączam urządzenie od zasilania, bo pomiar w pracującym układzie może dać błędne wyniki albo uszkodzić miernik. Potem sprawdzam dwa skrajne wyprowadzenia - opór powinien być zbliżony do wartości nominalnej podanej na obudowie. Następnie mierzę środkowy pin względem jednego z boków i powoli obracam oś.
- Zmierz opór między skrajnymi pinami.
- Sprawdź, czy wartość jest stała i zgodna z oznaczeniem.
- Mierz środkowy pin względem jednego skrajnego i obracaj oś.
- Obserwuj, czy opór zmienia się płynnie, bez skoków i przerw.
- Jeśli to model logarytmiczny, nie oczekuj równych przyrostów na całym zakresie.
Typowe objawy zużycia to trzaski przy obracaniu, martwe fragmenty zakresu, skacząca wartość albo chwilowy brak kontaktu. Czasem winny jest brud lub utlenienie styków, wtedy pomaga preparat do styków. Jeśli jednak ścieżka oporowa jest już wytarta, czyszczenie da tylko krótkotrwały efekt i rozsądniej jest element wymienić. To z kolei prowadzi do ostatniej rzeczy, o której wiele osób zapomina przy naprawie.
Przy wymianie liczą się dopasowanie i szczegóły montażu
Najwięcej problemów widzę wtedy, gdy ktoś kupuje potencjometr „prawie taki sam”. W elektronice takie prawie zwykle oznacza później poprawki, przeróbki albo niestabilne działanie. Jeśli wymieniasz element w sprzęcie domowym, patrz na wartość, charakterystykę, moc, typ osi, długość trzpienia i układ wyprowadzeń. To właśnie te detale decydują, czy nowa część zadziała od razu.
Warto też pamiętać, że w urządzeniach sieciowych 230 V nie każdy regulator z gałką jest zwykłym potencjometrem. Często pracuje tam osobny układ sterujący, a sam element regulacyjny jest tylko częścią większego rozwiązania. Dlatego w sprzęcie AGD i elektronice użytkowej nie warto zgadywać, tylko odtworzyć dokładnie parametry starego podzespołu albo sprawdzić oznaczenia na płytce i obudowie.
Jeśli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: przy potencjometrze nie wystarczy pytać, ile ma omów. Trzeba jeszcze wiedzieć, jaką ma charakterystykę, jak pracuje mechanicznie i w jakim układzie ma działać. Dopiero wtedy taki mały element naprawdę robi różnicę w sprzęcie.
