Czujka ruchu dobrze działa tylko wtedy, gdy instalacja jest prosta i zgodna ze schematem producenta. Najwięcej problemów bierze się nie z samej elektroniki, ale z pomylenia przewodów, złego miejsca montażu albo niedopasowania czujki do LED-ów. Poniżej pokazuję, jak podłączyć czujkę ruchu do lampy, jak rozpoznać zaciski i co ustawić po uruchomieniu, żeby światło zapalało się wtedy, kiedy trzeba, a nie przy każdym przypadkowym ruchu.
Co warto wiedzieć przed pierwszym podłączeniem
- Najpierw odłącz zasilanie i sprawdź brak napięcia, dopiero potem dotykaj przewodów.
- W większości czujek spotkasz zaciski L, N i L' lub OUT; każdy z nich ma inną rolę.
- Wersje 3-przewodowe z neutralnym są zwykle stabilniejsze i lepiej współpracują z LED-ami niż modele bez neutralnego.
- Typowa wysokość montażu to 1,8-2,5 m na ścianie albo 2-4 m na suficie.
- Na start ustawiam średnią czułość, krótki czas świecenia i próg zmierzchu zgodny z miejscem montażu.
- Jeśli w puszce nie ma neutralnego albo instalacja jest stara, czasem lepiej zmienić model niż walczyć z przypadkowym podłączeniem.
Jak czytam oznaczenia na obudowie czujki
W praktyce układ jest prosty: zasilanie wchodzi do czujki, a z jej wyjścia wychodzi faza na lampę. Trzeba tylko pamiętać, że neutralny nie jest tym samym co wyjście sterowane, a w czujkach 230 V nie wolno mieszać tych ról. Ja zaczynam zawsze od odczytania schematu nadrukowanego na obudowie albo w instrukcji, bo to on mówi więcej niż sam kolor izolacji.
| Zacisk | Rola | Co do niego podłączam |
|---|---|---|
| L | Stała faza zasilania | Przewód fazowy z instalacji |
| N | Neutralny | Przewód neutralny z zasilania i neutralny lampy |
| L' / OUT / LOAD | Wyjście sterowane | Przewód fazowy idący do lampy |
| PE | Ochronny | Do oprawy lub puszki, jeśli jest wymagany |
| S / COM | Dodatkowe sterowanie w niektórych modelach | Tylko zgodnie ze schematem producenta |
Jeśli patrzysz na czujkę po raz pierwszy, nie zgaduj po kolorach przewodów. Brązowy, niebieski czy czarno-brązowy potrafią oznaczać różne rzeczy zależnie od producenta i starszej instalacji, a na obudowie zwykle masz już ważniejszą informację niż sam kolor izolacji. Gdy rozpoznasz zaciski, łatwiej ocenisz, czy potrzebujesz wersji z neutralnym, czy modelu bez niego.
Jak podłączyć czujkę ruchu do lampy krok po kroku

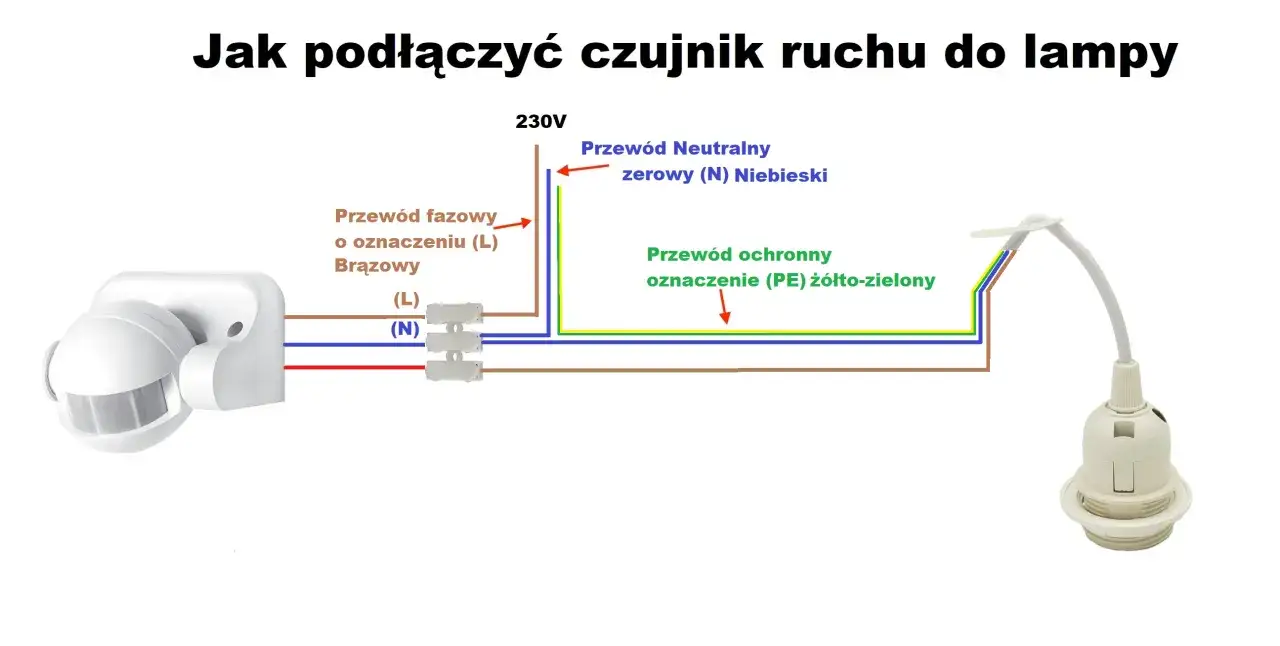

Najprostszy układ wygląda tak: zasilanie trafia do czujki, a czujka podaje fazę na lampę tylko wtedy, gdy wykryje ruch. Neutralny prowadzi do czujki i do oprawy, a przewód ochronny omija elektronikę i idzie bezpośrednio do lampy, jeśli oprawa tego wymaga.
- Wyłącz obwód w rozdzielnicy. Nie opieraj się na samym wyłączeniu włącznika ściennego.
- Sprawdź brak napięcia testerem. To prosty krok, ale właśnie on najczęściej decyduje o bezpieczeństwie.
- Rozpoznaj przewody i zaciski. Faza zasilania trafia na L, neutralny na N, a przewód do lampy na L' lub OUT.
- Połącz przewód ochronny z oprawą, jeśli lampa ma zacisk PE.
- Dokręć zaciski i uporządkuj przewody, żeby nic nie było naciągnięte ani przyciśnięte przez obudowę.
- Zamknij czujkę i włącz zasilanie. Po starcie daj jej chwilę na stabilizację, zwykle 30-60 sekund.
- Przetestuj działanie z różnych kierunków i na różnych dystansach, nie tylko wprost przed sensorem.
Ja po takim podłączeniu zawsze robię jeden prosty test: przechodzę przez strefę detekcji kilka razy i sprawdzam, czy lampa reaguje bez opóźnień, ale też bez przypadkowych załączeń. Jeśli układ działa poprawnie, dopiero wtedy przechodzę do ustawień czułości i czasu, bo to one nadają całemu montażowi sens.
Który wariant połączenia wybrać
Największy błąd po zakupie czujki polega na założeniu, że każdy model podłącza się tak samo. W praktyce są trzy scenariusze, które najczęściej spotykam w domu: wersja bez neutralnego, klasyczna czujka z neutralnym i model z dodatkowym wejściem do sterowania ręcznego albo obejścia.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| 2-przewodowa bez neutralnego | Gdy w puszce są tylko przewody potrzebne do starego włącznika i nie ma możliwości dołożenia N | Łatwiejszy retrofit, mniej przeróbek | Bywa kapryśna z LED-ami, może powodować żarzenie lub migotanie przy małym obciążeniu |
| 3-przewodowa z neutralnym | Gdy masz dostęp do L, N i przewodu do lampy | Najstabilniejsza praca, lepsza współpraca z LED, dokładniejsze działanie | Wymaga neutralnego w miejscu montażu |
| 4-przewodowa lub z dodatkowym wejściem | Gdy chcesz ręczne obejście, tryb stały albo współpracę z dodatkowym przełącznikiem | Więcej kontroli nad oświetleniem | Trzeba ściśle trzymać się schematu, bo układ zależy od producenta |
Jeśli masz tylko dwa przewody w puszce, nie zakładaj, że każda czujka się nada. W domach z LED-ami ja częściej wybieram model z neutralnym, bo daje po prostu mniej niespodzianek. Gdy już wiesz, jaki wariant pasuje do instalacji, zostaje jeszcze miejsce montażu, a ono ma równie duże znaczenie jak same przewody.
Gdzie zamontować czujkę, żeby nie łapała fałszywych ruchów
Nawet dobrze podłączona czujka może działać źle, jeśli patrzy na grzejnik, okno albo źródło przeciągu. W praktyce szukam miejsca, w którym ruch będzie przecinał strefę detekcji, a nie szedł idealnie w jej osi. To szczególnie ważne w korytarzach, na schodach i przy wejściach.
- Wysokość montażu: na ścianie zwykle 1,8-2,5 m, na suficie 2-4 m, zależnie od modelu.
- Kierunek działania: najlepiej, gdy ktoś przechodzi poprzecznie przez pole widzenia czujki.
- Unikaj źródeł ciepła: grzejniki, nawiewy, suszarki, kominki i wentylatory potrafią wywoływać fałszywe wzbudzenia.
- Nie montuj naprzeciw okna ani tam, gdzie pada bezpośrednie słońce lub odbicia od błyszczących powierzchni.
- Na zewnątrz montuj pod zadaszeniem albo w miejscu, które nie dostaje bezpośrednio deszczu i śniegu.
- Zasięg i kąt zawsze sprawdzam na obudowie, bo w domowych modelach spotyka się zarówno około 120°, jak i 360° oraz zasięg w granicach kilku do kilkunastu metrów.
Jeżeli miejsce montażu jest sensowne, czujka zwykle potrzebuje już tylko dobrze ustawionych parametrów. To właśnie one decydują o tym, czy światło ma się zapalać tylko po zmroku, czy reagować szybciej i dłużej utrzymywać oświetlenie włączone.
Jak ustawić czas, czułość i próg zmierzchu
Większość czujek daje trzy podstawowe regulacje: czas świecenia, czułość detekcji i próg zmierzchu. Ja ustawiam je zawsze od wartości bezpiecznych, a dopiero potem schodzę niżej lub wyżej. Zbyt agresywne ustawienie na starcie zwykle tylko maskuje problem, zamiast go rozwiązać.
| Parametr | Co robi | Od czego zaczynam |
|---|---|---|
| TIME | Określa, jak długo lampa świeci po ostatnim wykryciu ruchu | 30-60 sekund w korytarzu, 1-2 minuty na schodach, 3-5 minut przy garażu lub podjeździe |
| SENS | Reguluje czułość i praktyczny zasięg reakcji | Pozycja średnia, potem korekta o jeden stopień w górę lub w dół |
| LUX | Ustala, przy jakim poziomie światła czujka ma jeszcze załączyć lampę | Jeśli ma działać tylko po zmroku, ustawiam niski próg; jeśli ma reagować niezależnie od dnia, wybieram najwyższy dostępny zakres lub tryb obejścia, jeśli model go ma |
Po włączeniu zasilania daję czujce zwykle 30-60 sekund na rozruch. Potem wykonuję dwa testy: jeden po zmroku, drugi przy normalnym oświetleniu. Dopiero wtedy widać, czy próg zmierzchu nie jest zbyt niski i czy czas świecenia nie jest przesadnie długi. W wielu modelach zakres regulacji czasu zaczyna się od kilku sekund i sięga kilkunastu albo kilkudziesięciu minut, ale to nie znaczy, że warto od razu ustawiać maksimum.
Najczęstsze błędy, przez które czujka działa źle
Jeśli lampa zachowuje się dziwnie, najpierw szukam przyczyny w instalacji i miejscu montażu, a dopiero później podejrzewam samą elektronikę. W praktyce te same błędy wracają bardzo często.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Lampa w ogóle się nie zapala | Brak zasilania, źle podłączony przewód na L lub N, pomylone wyjście lampy, zakończony rozruch | Sprawdzam napięcie, zaciski i schemat połączeń, a po włączeniu odczekuję chwilę na start |
| LED-y lekko świecą albo migają po wyłączeniu | Czujka bez neutralnego, zbyt małe obciążenie, prąd upływu, niekompatybilna lampa | Wybieram model z neutralnym albo rozwiązanie przewidziane do LED, zamiast próbować „przepchnąć” instalację na siłę |
| Światło włącza się bez wyraźnego powodu | Zbyt wysoka czułość, ruch powietrza, źródło ciepła, promienie słońca, źle dobrany kierunek montażu | Zmniejszam czułość, zmieniam kąt ustawienia i odsuwam czujkę od źródeł zakłóceń |
| Lampa gaśnie za szybko | Zbyt krótki czas TIME, ruch poza strefą, za duża wysokość montażu | Wydłużam czas, poprawiam ustawienie i sprawdzam, czy ruch rzeczywiście przecina pole detekcji |
W takich przypadkach najczęściej nie pomaga zwiększanie czasu świecenia w nieskończoność. Trzeba znaleźć przyczynę, a zwykle leży ona w miejscu montażu, typie czujki albo błędnie dobranym obciążeniu LED. Kiedy to już wykluczysz, zostaje ostatnia rzecz, o której warto pamiętać przed uznaniem pracy za zakończoną.
Kiedy lepiej zatrzymać montaż i zlecić to elektrykowi
Nie każdy problem rozwiązuje się samym przepięciem przewodu. Jeśli w puszce nie ma neutralnego, instalacja jest aluminiowa, czujka ma sterować kilkoma źródłami światła albo po podłączeniu wybija zabezpieczenie, zatrzymuję się i sprawdzam schemat jeszcze raz zamiast działać „na próbę”.
- Brakuje przewodu neutralnego w miejscu montażu.
- Instalacja jest stara, aluminiowa albo ma uszkodzoną izolację.
- Czujka ma sterować większym obciążeniem niż pojedyncza lampa.
- Układ ma działać na zewnątrz i wymaga szczelności oraz poprawnego prowadzenia przewodów.
- Po poprawnym podłączeniu nadal pojawia się grzanie zacisków, migotanie lub wyzwalanie zabezpieczenia.
W prostych instalacjach domowych montaż czujki ruchu jest naprawdę do zrobienia, ale tylko wtedy, gdy trzymasz się konkretnego modelu, nie skracasz testów i nie liczysz, że każdy przewód spełnia tę samą rolę. Jeśli układ jest stary albo nietypowy, rozsądniej poświęcić chwilę na dobór właściwej czujki niż potem walczyć z miganiem, fałszywymi załączeniami i niepotrzebnym grzaniem osprzętu.
