Budowa kondensatora elektrolitycznego nie sprowadza się do dwóch metalowych okładek zamkniętych w puszce. W środku pracują zwinięte folie aluminiowe, bardzo cienka warstwa tlenku glinu, papier separatora i elektrolit, który współtworzy działanie całego elementu. Z takiej konstrukcji wynikają najważniejsze cechy: duża pojemność w małej obudowie, polaryzacja, ESR i podatność na przegrzewanie. W tym tekście rozkładam ten element na części, pokazuję różnice między wariantami i wyjaśniam, na co patrzeć przy wymianie w sprzęcie domowym.
Jak działa wnętrze elektrolita i skąd biorą się jego ograniczenia
- Dielektrykiem nie jest ciecz, tylko tlenek glinu utworzony na folii anody.
- Pojemność bierze się głównie z bardzo dużej powierzchni folii po trawieniu i zwijaniu w cylinder.
- Elektrolit pełni funkcję przewodzącą i pomaga utrzymać kontakt z porowatą strukturą anody.
- Polaryzacja jest skutkiem chemii tej warstwy, dlatego odwrotne podłączenie jest ryzykowne.
- Zużycie zwykle zaczyna się od wzrostu ESR, a dopiero później widać spadek pojemności i problemy z pracą układu.
Jak zbudowane jest wnętrze klasycznego elektrolita aluminiowego
Najprostszy opis brzmi: to zwinięty pakiet dwóch folii oddzielonych papierem, nasączony elektrolitem i zamknięty w aluminiowej puszce. W praktyce ważniejsze jest to, że jedna z folii jest anodem, a na jej powierzchni tworzy się warstwa tlenku glinu, która działa jak dielektryk. Warstwa ta jest ekstremalnie cienka, zwykle znacznie poniżej 1 µm, dlatego cały element może mieć dużą pojemność przy małych wymiarach. Druga folia oraz elektrolit razem tworzą stronę katodową, a papier separatora ma tylko jedno zadanie, ale bardzo ważne: utrzymać odstęp i zatrzymać elektrolit tam, gdzie powinien być.
- Folia anodowa jest zwykle trawiona, żeby zwiększyć powierzchnię czynną i uzyskać większą pojemność bez powiększania obudowy.
- Warstwa tlenku jest tak cienka, że decyduje o całym charakterze elektrycznym elementu.
- Papier separatora zapobiega zwarciu między foliami i magazynuje elektrolit.
- Elektrolit nie jest tylko wypełnieniem, ale częścią układu przewodzącego, bez której konstrukcja nie działałaby poprawnie.
- Obudowa i uszczelnienie chronią wnętrze przed wysychaniem, a na górze puszki zwykle znajduje się nacięcie bezpieczeństwa, które ma kontrolować wzrost ciśnienia.
To właśnie ten zwinięty i nasączony pakiet pozwala upchnąć dużą pojemność w bardzo małej objętości, ale jednocześnie narzuca kompromisy, o których trzeba pamiętać dalej, zwłaszcza gdy w grę wchodzi polaryzacja.
Dlaczego ten element jest spolaryzowany
W aluminiowym elektrolicie polaryzacja nie jest sztucznym oznaczeniem z obudowy, tylko konsekwencją budowy chemicznej. Warstwa tlenku glinu powstaje i utrzymuje się poprawnie wtedy, gdy anoda ma właściwy potencjał względem elektrolitu; odwrócenie napięcia zaczyna tę warstwę naruszać, a niektóre jej fragmenty mogą się odbudowywać tylko bardzo ograniczenie i krótkotrwale. Dlatego w pracy ciągłej taki kondensator musi mieć na plusie właściwy biegun, a na minusie właściwy powrót do masy.
W praktyce rozpoznasz to po oznaczeniu na obudowie: pasek zwykle wskazuje minus, a w wersjach przewlekanych dłuższa nóżka często oznacza plus. Ja przy montażu zawsze patrzę na nadruk na płytce i nie ufam pamięci, bo jedna pomyłka potrafi zniszczyć element, a czasem także sąsiednie ścieżki albo regulator zasilania.
- Odwrotne wlutowanie może doprowadzić do grzania, wzrostu ciśnienia i rozszczelnienia obudowy.
- Praca z napięciem przemiennym nie jest dla zwykłego elektrolita naturalnym środowiskiem, chyba że mówimy o wersji bipolarnej przeznaczonej do takich zadań.
- Niewielka tolerancja na krótkie odwrócenie nie oznacza, że można traktować to jako bezpieczny tryb pracy.
Skoro kierunek napięcia ma aż takie znaczenie, naturalnie pojawia się pytanie, skąd biorą się jednocześnie tak duża pojemność i tak wysoka wrażliwość na warunki pracy, więc przechodzę do parametrów.
Jak ta konstrukcja wpływa na pojemność, ESR i zastosowanie
Duża pojemność bierze się tu głównie z powierzchni, nie z grubości. Trawiona folia anodowa ma wielokrotnie większą powierzchnię niż gładka blacha, a zwinięcie całego pakietu pozwala zachować sensowną objętość. To dlatego elektrolity dominują tam, gdzie trzeba wygładzić tętnienia zasilania, zmagazynować energię na krótki czas albo odseparować składową stałą od zmiennej.
Najważniejszym parametrem obok pojemności jest ESR, czyli zastępcza rezystancja szeregowa. Im niższy ESR, tym mniejsze straty cieplne i lepsza współpraca z zasilaczami impulsowymi, ale konstrukcja i chemia elektrolitu ograniczają, jak nisko można zejść. Dochodzi do tego ESL, czyli pasożytnicza indukcyjność wynikająca między innymi z geometrii zwiniętych folii i wyprowadzeń, przez co taki kondensator nie jest idealny do bardzo szybkich impulsów. W praktyce liczy się też prąd tętnień, czyli zmienna składowa prądu, którą element musi bezpiecznie przenieść.
Właśnie dlatego obok dużego elektrolita często leży mały ceramiczny 100 nF, który przejmuje szybkie zakłócenia, a większy element zajmuje się niższymi częstotliwościami. Ja przy diagnozie zasilaczy najpierw patrzę na temperaturę pracy i prąd tętnień, bo to one najczęściej przyspieszają starzenie. W praktyce sprzęt domowy, taki jak router, telewizor, monitor, zasilacz do LED albo płytka sterująca pralki, potrafi latami pracować w podwyższonej temperaturze, a wtedy elektrolit powoli traci właściwości. Nie musi od razu puchnąć, żeby być już słaby elektrycznie.
Ta zależność między budową a parametrami jest najważniejsza przy naprawach, bo tłumaczy, dlaczego sam zapis „1000 µF, 25 V” jeszcze niczego nie przesądza i czemu trzeba patrzeć dalej na technologię wykonania.

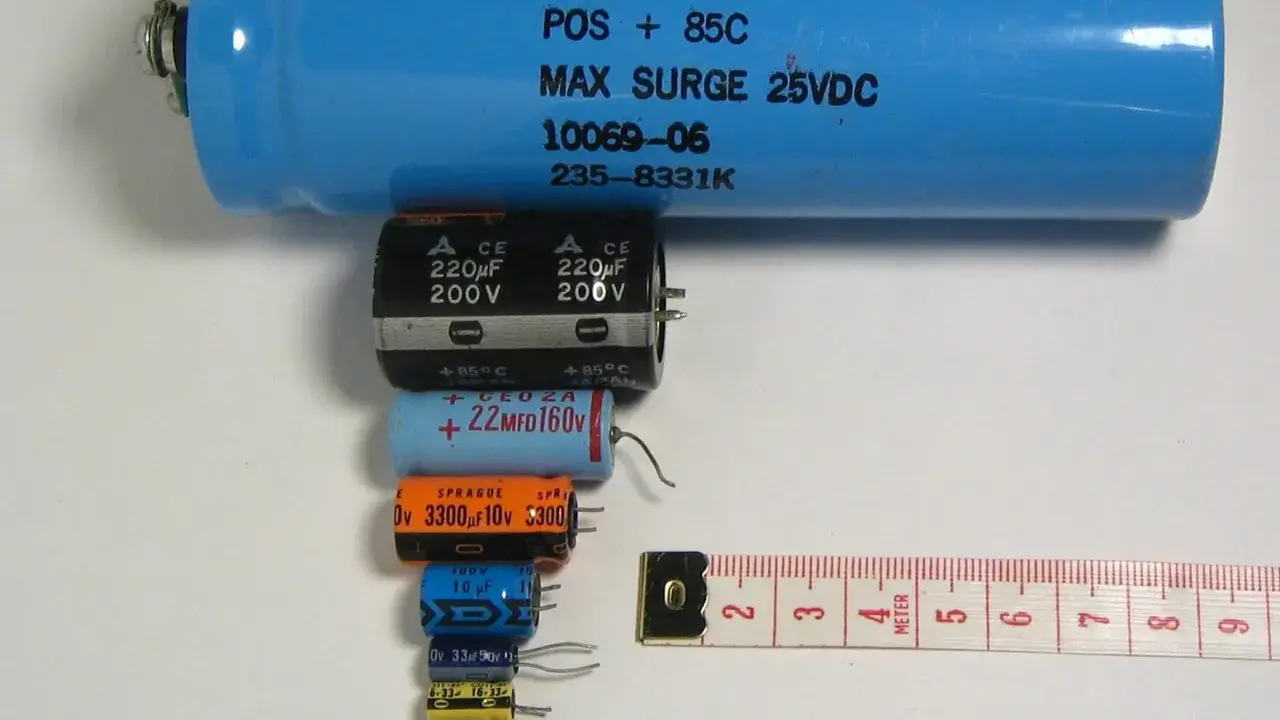

Jak różnią się wersje aluminiowe, polimerowe i tantalowe
Nie każdy kondensator elektrolityczny jest zbudowany tak samo, choć z zewnątrz mogą wyglądać podobnie. Wybór technologii wpływa na ESR, temperaturę pracy, gabaryty i odporność na starzenie, więc ten sam symbol pojemności nie oznacza jeszcze tego samego wnętrza.
| Typ | Co jest w środku | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Aluminiowy z ciekłym elektrolitem | Zwinięte folie, papier separatora i płynny lub żelowy elektrolit | Dobry kompromis ceny, pojemności i dostępności | Wrażliwy na temperaturę i wysychanie | Zasilacze, AGD, elektronika użytkowa |
| Aluminiowy polimerowy | Podobny układ folii, ale z przewodzącym polimerem zamiast klasycznego płynu | Bardzo niski ESR i stabilność w czasie | Zwykle wyższa cena, często niższe napięcia robocze niż w klasycznych seriach | Płyty główne, przetwornice, kompaktowe moduły mocy |

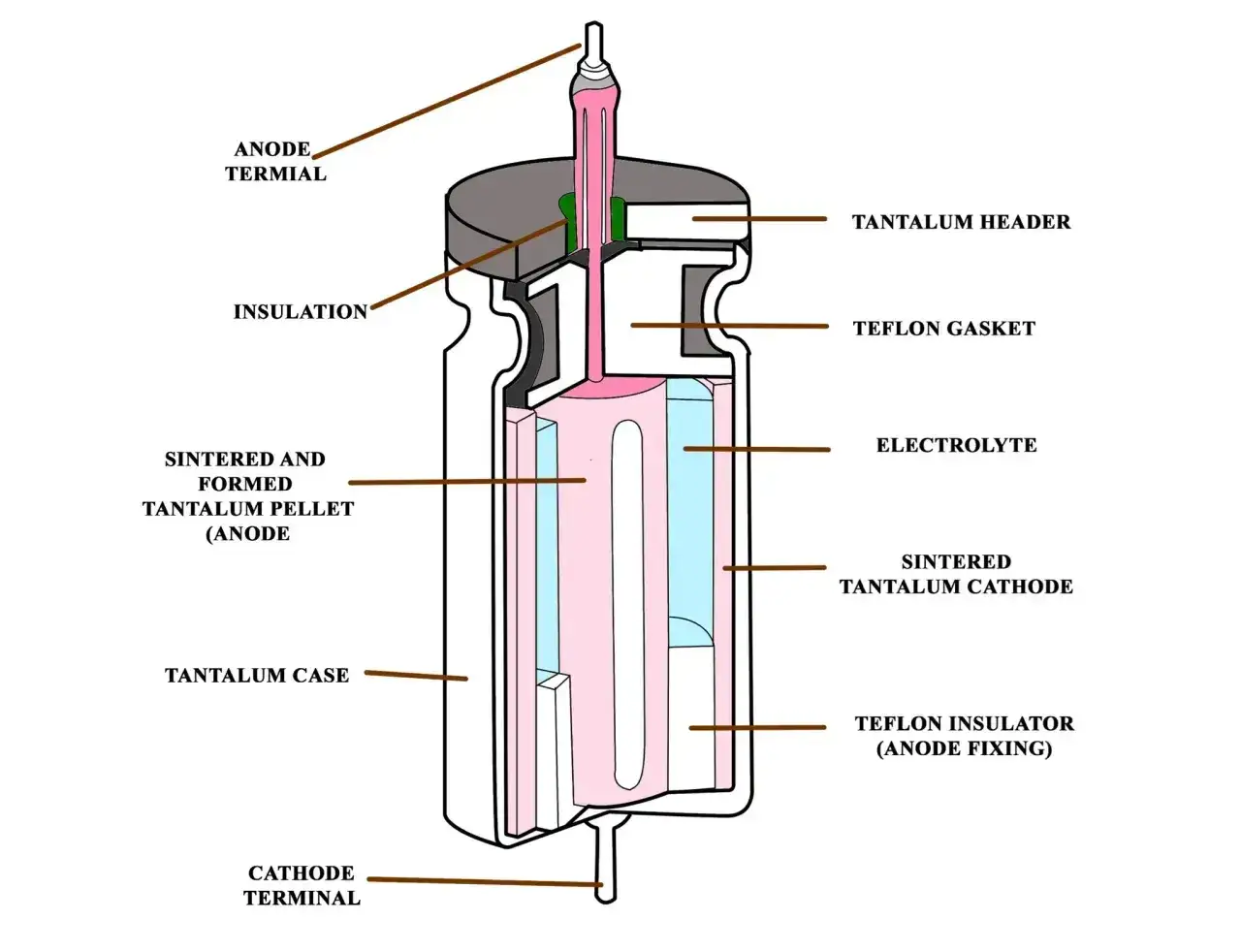

| Tantalowy | Porowaty pellet tantalowy z warstwą tlenku i elektrolitem stałym lub polimerowym | Małe rozmiary i dobra stabilność parametrów | Wymaga ostrożnego doboru przy udarach prądowych | Sprzęt kompaktowy, elektronika precyzyjna |
| Bipolarny aluminiowy | Rozwiązanie przygotowane do pracy przy sygnale zmiennym | Może pracować tam, gdzie zwykły elektrolit by się nie nadawał | Nie jest uniwersalnym zamiennikiem dla zwykłego kondensatora | Audio, układy AC, sprzężenia sygnałowe |
Wersja bipolarna działa bez jednej stałej polaryzacji, dlatego pojawia się tam, gdzie sygnał zmienia kierunek. Wniosek jest prosty: w elektronice najpierw patrzę na to, z jakiej technologii pochodzi element, a dopiero potem na pojemność i napięcie, bo od środka zależy, czy kondensator wytrzyma dane obciążenie i temperaturę. Tę różnicę widać szczególnie wtedy, gdy element zaczyna się zużywać.
Co się zużywa i jak to rozpoznać w sprzęcie domowym
Najczęstszy problem nie polega na tym, że kondensator nagle przestaje istnieć, tylko że jego parametry powoli uciekają. Z czasem elektrolit traci wilgoć lub zmienia właściwości, rośnie ESR, spada pojemność i układ zaczyna pracować mniej stabilnie. W zasilaczu impulsowym oznacza to często większe tętnienia, trudniejszy start, resetowanie się urządzenia albo piszczenie przetwornicy; w sprzęcie AGD mogą pojawić się losowe błędy elektroniki, migotanie wyświetlacza lub niestabilne napięcia pomocnicze.
- Wybrzuszony lub pęknięty odpowietrznik to wyraźny sygnał ostrzegawczy, ale nie każdy uszkodzony elektrolit puchnie.
- Ślady wycieku przy podstawie obudowy zwykle oznaczają, że element jest już po swojej najlepszej fazie.
- Przebarwienia laminatu wokół kondensatora często wskazują na długotrwałe przegrzewanie.
- Objawy elektryczne bywają ważniejsze niż wygląd zewnętrzny, bo kondensator może wyglądać dobrze i jednocześnie mieć wysoki ESR.
Ja w takich naprawach nie polegam wyłącznie na oględzinach, zwłaszcza gdy element pracuje blisko radiatora, diod prostowniczych albo tranzystorów mocy i przez lata siedzi w okolicach 85-105°C. Jeśli sprzęt ma już kilka lat i siedzi w gorącym zasilaczu, wymiana profilaktyczna bywa rozsądniejsza niż czekanie na spektakularną awarię. To prowadzi prosto do pytania, jak dobrać zamiennik, żeby nie poprawić jednego parametru i nie zepsuć trzech innych.
Jak dobrać zamiennik, żeby naprawa miała sens
Przy wymianie elektrolita nie wystarczy spojrzeć na pojemność nadrukowaną na obudowie. Najbezpieczniej zacząć od pięciu rzeczy, które realnie decydują o zgodności z układem:
- Pojemność powinna być taka sama albo bardzo bliska wartości oryginału, jeśli układ jest czuły na filtrację.
- Napięcie znamionowe nie może być niższe od oryginału, a wyższe jest dopuszczalne tylko wtedy, gdy zmieszczą się gabaryty i parametry pomocnicze.
- Temperatura pracy najlepiej taka sama lub wyższa, bo seria 105°C zwykle zniesie trudniejsze warunki lepiej niż 85°C.
- ESR i prąd tętnień muszą pasować do aplikacji, szczególnie w zasilaczach impulsowych i na płytach głównych urządzeń.
- Wymiary i rozstaw wyprowadzeń muszą pozwolić na poprawny montaż bez naprężeń mechanicznych.
W niektórych układach zbyt niski ESR też może być problemem, jeśli projektant przewidział konkretny zakres pracy regulatora lub przetwornicy. Dlatego przy wymianie w sprzęcie domowym patrzę na całość, nie na jeden parametr z opisu sklepowego. Gdy to zrobisz, elektrolit przestaje być „anonimową puszką z pojemnością”, a staje się elementem, którego zachowanie można przewidzieć i sensownie dobrać do konkretnej naprawy.
