Poprawnie podłączona czujka dymu ma zadziałać bez wahania: uruchomić sygnał lokalny, a w lepszych instalacjach także resztę domu, centralę alarmową albo powiadomienie w aplikacji. W praktyce wszystko zależy od typu urządzenia, bo inny jest układ dla modelu bateryjnego, inny dla czujki 230 V z połączeniem między alarmami, a jeszcze inny dla czujki współpracującej z systemem alarmowym. Poniżej rozpisuję to tak, jak podchodzę do tematu przy realnym montażu: od zacisków i przewodów, przez miejsce instalacji, aż po integrację ze smart home i monitoringiem.
Najważniejsze zasady, zanim zaczniesz montaż
- Najpierw ustal, czy masz czujkę bateryjną, 230 V, czy 12 V do centrali alarmowej, bo każdy typ ma inny schemat podłączenia.
- W układzie 230 V zwykle spotkasz zaciski L, N, interkonekt i czasem PE, a wszystkie połączone alarmy muszą być kompatybilne.
- Jeśli chcesz współpracę ze smart home albo monitoringiem, najbezpieczniej użyć centrali, wyjścia przekaźnikowego albo modułu przewidzianego przez producenta.
- Najlepsze miejsce montażu to środek sufitu lub korytarz przy sypialniach, a łazienka i kuchnia często generują fałszywe alarmy.
- Test wykonuj co miesiąc, a urządzenie wymieniaj zwykle po 10 latach albo wcześniej, jeśli sygnalizuje koniec życia.
Jak czytać schemat podłączenia czujki dymu
Ja dzielę ten temat na trzy praktyczne warianty, bo od tego zależy całe okablowanie. Jeśli pomylisz typ urządzenia, możesz dostać alarm, który działa tylko lokalnie, nie współpracuje z resztą instalacji albo w ogóle nie nadaje się do podłączenia do centrali. W 2026 roku najczęściej spotyka się właśnie takie trzy scenariusze.
| Rodzaj czujki | Jak wygląda podłączenie | Dla kogo | Najważniejsze ryzyko |
|---|---|---|---|
| Bateryjna autonomiczna | Bez klasycznego okablowania, montaż na podstawie lub uchwycie | Mieszkanie, dom, szybka modernizacja | Brak połączenia z resztą domu i z monitoringiem |
| 230 V z interkonektorem | L, N, przewód połączenia między alarmami, czasem PE | Dom z większą liczbą czujek i podtrzymaniem bateryjnym | Niekompatybilne urządzenia i błędne łączenie żył |
| 12 V do centrali alarmowej | Zasilanie z centrali, wejście alarmowe, NO/NC albo 2EOL | System alarmowy, nadzór, monitoring | Pomieszanie niskiego i wysokiego napięcia |
Najważniejszy wniosek jest prosty: zanim zaczniesz ciągnąć przewód, sprawdź, czy producent przewidział interkonekt, wyjście przekaźnikowe albo wejście do centrali. To właśnie tu najczęściej ginie czas i budżet przy remoncie, bo sam wygląd urządzenia niewiele jeszcze mówi o jego realnym schemacie połączeń.

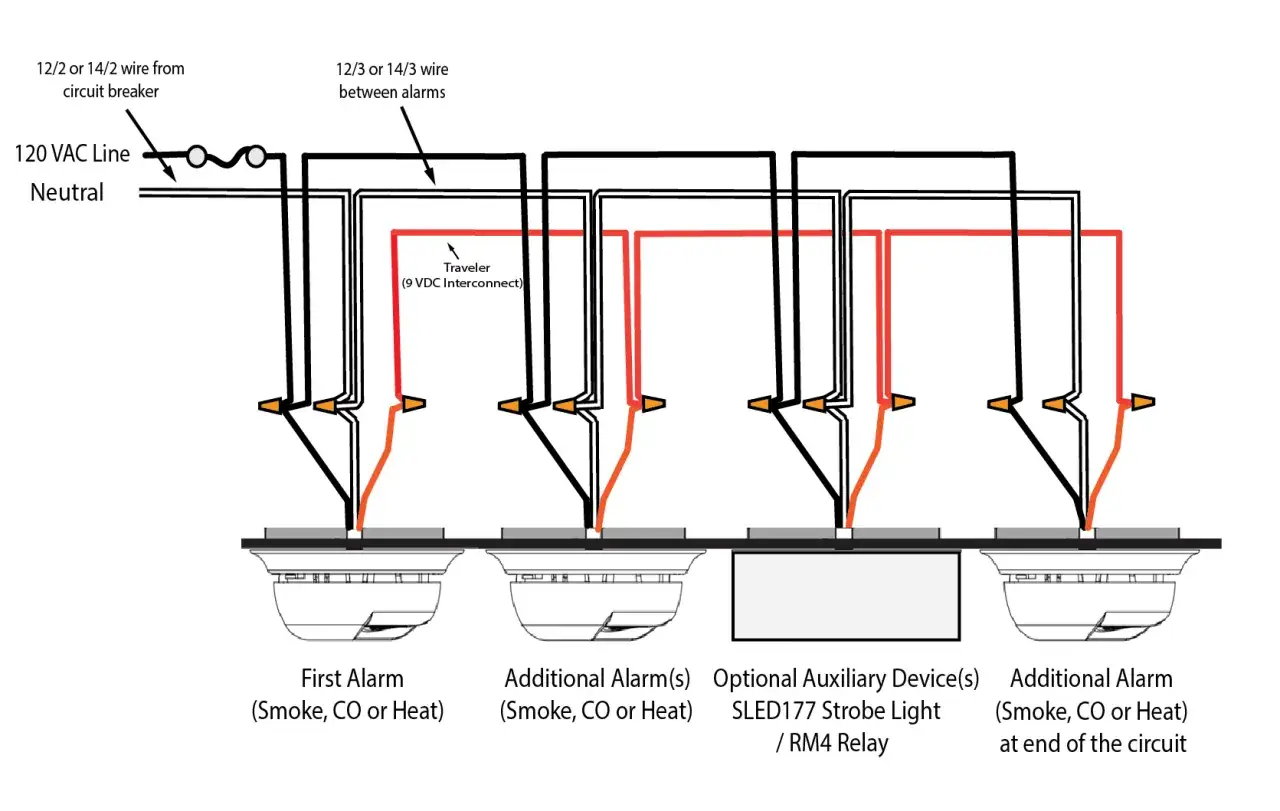

Typowy układ dla czujki 230 V z połączeniem między alarmami
W domu jednorodzinnym albo w większym mieszkaniu najczęściej widzę układ 230 V z podtrzymaniem bateryjnym. Każda czujka dostaje stałe zasilanie, a przewód interkonektu sprawia, że po alarmie jednego urządzenia odzywa się cały zestaw. To rozwiązanie jest praktyczne, bo nie wymaga pilnowania każdej sztuki osobno, ale działa dobrze tylko wtedy, gdy wszystkie elementy są zgodne ze sobą.
| Zacisk | Funkcja | Na co uważać |
|---|---|---|
| L | Faza zasilania | Musi trafić na właściwy przewód zasilający, nie na przewód sygnałowy |
| N | Neutralny | Łączony tylko jako neutralny, bez mieszania z innymi żyłami |
| I lub INT | Interkonekt, czyli połączenie alarmowe między czujkami | Nie wolno podłączać go do PE ani zamieniać z L i N |
| PE | Przewód ochronny | Służy wyłącznie do ochrony, jeśli producent przewidział taki zacisk |
- Wyłącz obwód w rozdzielnicy i upewnij się, że nie ma napięcia.
- Doprowadź przewód zgodny z instrukcją producenta, zwykle taki, który pozwala przenieść zasilanie i sygnał interkonektu.
- Połącz L z L, N z N, a przewód interkonektu tylko z odpowiednim zaciskiem w kompatybilnych czujkach.
- Jeśli jest zacisk ochronny, zakończ tam przewód PE, ale nie używaj go jako przewodu komunikacyjnego.
- Załóż urządzenie, przywróć zasilanie, odczekaj chwilę i wykonaj test z przyciskiem.
W takich instalacjach bardzo ważna jest zgodność urządzeń. Jeżeli łączysz czujki z różnych serii albo różnych producentów, nie zakładaj z góry, że zadziałają razem tylko dlatego, że mają podobne zaciski. W praktyce sprawdzam dokumentację obu urządzeń i bez jednoznacznej zgodności nie robię wspólnej pętli. Sam schemat to dopiero połowa sukcesu, bo drugą jest poprawny dobór miejsca montażu.
Gdzie zamontować czujkę, żeby schemat miał sens

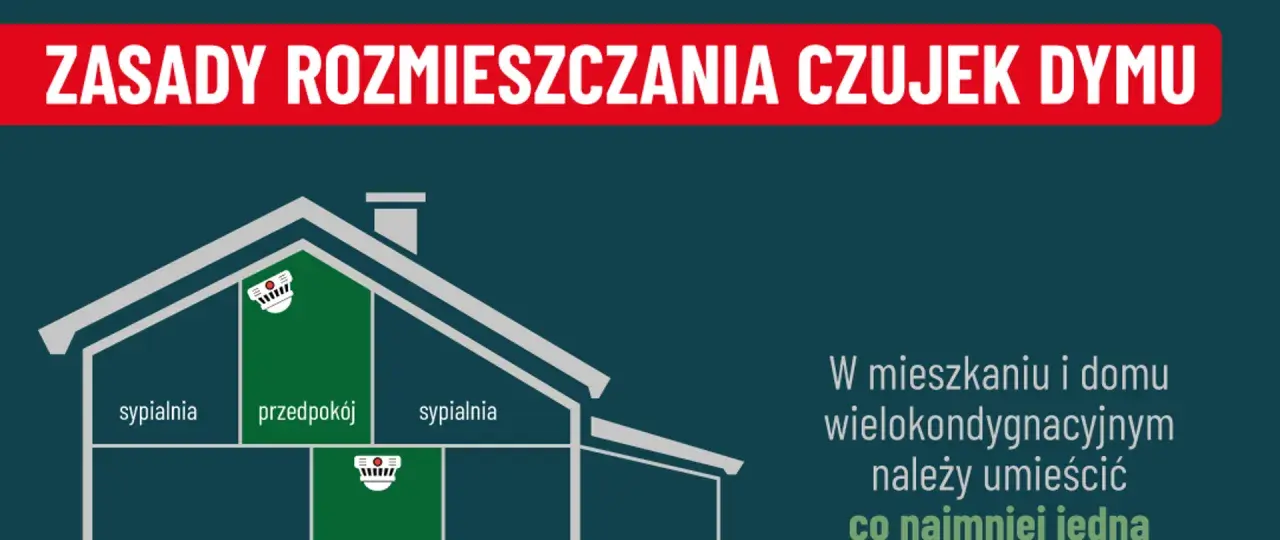

Według Państwowej Straży Pożarnej najlepszym miejscem montażu jest środek płaskiego sufitu. Na suficie pochyłym czujkę umieszcza się blisko najwyższego punktu, a w domu wielokondygnacyjnym warto zadbać o co najmniej jedną czujkę na każdym piętrze. To nie jest detal estetyczny, tylko warunek tego, żeby dym w ogóle dotarł do sensora szybko i bez opóźnienia.
| Miejsce | Kiedy ma sens | Kiedy lepiej go unikać |
|---|---|---|
| Środek sufitu | Najlepsza cyrkulacja i najszybsze wykrycie dymu | Rzadko, ale nie tam, gdzie sufit jest bardzo wysoki i przerywany belkami |
| Korytarz przy sypialniach | To zwykle pierwsza linia ostrzegania w nocy | Nie za drzwiami, nie w martwej wnęce i nie tuż przy nawiewie |
| Przy klatce schodowej | Dym naturalnie unosi się w górę, więc to dobre miejsce w domu piętrowym | Jeżeli w tym miejscu działa silny przeciąg albo nawiew wentylacji |
| Kuchnia, łazienka, garaż | Tu częściej sprawdza się czujka ciepła niż dymu | Para, spaliny i aerozole łatwo wywołują fałszywe alarmy |
W praktyce liczy się nie tylko sufit, ale też otoczenie. Jeżeli czujka jest zbyt blisko nawiewu, wentylatora, lampy albo wnęki, może reagować później albo zbyt często. Ja zawsze sprawdzam, czy alarm będzie słyszalny przy zamkniętych drzwiach i czy nie wyląduje w miejscu, w którym codziennie zbiera się para albo kurz. Dobrze rozmieszczone urządzenie daje więcej niż bardzo drogi model zamontowany w złym punkcie.
Jak połączyć alarm z inteligentnym domem i monitoringiem
Jeśli celem jest nie tylko dźwięk w domu, ale też reakcja smart home lub monitoringu, trzeba rozdzielić dwa światy: czujkę autonomiczną i czujkę wpiętą do centrali. Monitoring firmy ochroniarskiej zwykle opiera się na centrali alarmowej, a nie na samym sygnale z domowej czujki 230 V. Z kolei automatyka domowa najbezpieczniej działa wtedy, gdy dostaje sygnał z wyjścia przekaźnikowego albo z modułu, który producent przewidział do takiej integracji.
| Wariant | Jak wysyła sygnał | Plusy | Ograniczenia |
|---|---|---|---|
| Czujka 230 V z interkonektorem | Sygnał lokalny i połączenie między alarmami | Prosta, skuteczna, dobra do domu | Sama z siebie nie daje pełnej integracji z automatyką |
| Czujka 12 V do centrali | Wejście alarmowe, zwykle NO/NC lub 2EOL | Naturalnie współpracuje z monitoringiem | Wymaga centrali i poprawnej konfiguracji stref |
| Smart alarm z aplikacją | Powiadomienie przez sieć i lokalny alarm | Alarm w domu i alert na telefon | Zależność od platformy i zgodności całego ekosystemu |
| Czujka z przekaźnikiem lub suchym stykiem | Beznapięciowy styk dla centrali lub automatyki | Najbardziej elastyczny sposób integracji | Trzeba pilnować zgodności parametrów wejść i wyjść |
Tu pojawia się ważne pojęcie: suchy styk, czyli styk beznapięciowy. On nie podaje zasilania, tylko otwiera albo zamyka obwód, a to dla smart home i monitoringu jest dużo bezpieczniejsze niż przypadkowe wpinanie 230 V w niskonapięciowe wejście centrali. W czujkach do systemów alarmowych często spotkasz też skróty NO i NC. NO oznacza styk normalnie otwarty, NC - normalnie zamknięty. Z kolei 2EOL to układ z dwoma rezystorami końca linii, który pozwala centrali rozpoznać nie tylko alarm, ale też sabotaż lub przerwę w przewodzie.
Jeśli mam doradzić jedną praktyczną zasadę, to brzmi ona tak: nie próbuj robić integracji smart home przez przypadkowe „obejście” czujki. Lepiej użyć wyjścia przekaźnikowego, modułu producenta albo centrali alarmowej, która już potrafi obsłużyć taki sygnał. Wtedy telefon, syrena i automatyka domowa mogą zadziałać razem, ale sam alarm nadal pozostaje lokalnie niezależny. To właśnie daje sensowny monitoring, a nie tylko ładną ikonkę w aplikacji.
Błędy, które najczęściej psują instalację
Widziałem już instalacje, które wyglądały poprawnie na pierwszy rzut oka, a po teście okazywało się, że system działa tylko częściowo. Najczęstszy problem nie leży w samej czujce, tylko w drobnym błędzie w połączeniach albo w złym założeniu, że każdy „dymek” działa tak samo.
- Pomylona faza i neutralny - przy czujkach 230 V to klasyczny błąd, który potrafi uszkodzić urządzenia albo uniemożliwić poprawny start.
- Użycie PE jako interkonektu - przewód ochronny nie służy do sygnału między alarmami.
- Łączenie niekompatybilnych modeli - urządzenia mogą działać pozornie podobnie, ale nie komunikują się poprawnie.
- Zasilanie z obwodu sterowanego wyłącznikiem lub ściemniaczem - alarm nie może tracić zasilania razem z lampą.
- Brak baterii podtrzymującej - przy zaniku napięcia system traci ochronę wtedy, gdy jest najbardziej potrzebny.
- Montaż zbyt blisko pary, wentylacji lub kuchni - kończy się fałszywymi alarmami i szybkim zniechęceniem domowników.
- Brak testu całego łańcucha - jedna czujka może działać poprawnie, a reszta już nie.
- W instalacji 12 V pomylone strefy i sabotaż - czujka jest wtedy widziana przez centralę nie tak, jak powinna.
Najbardziej krytyczny błąd jest prosty: nie wolno traktować wejścia niskonapięciowego jakby było zwykłym złączem zasilania. To właśnie taki skrót myślowy najczęściej kończy się awarią albo niebezpieczną instalacją. Gdy mam wątpliwości, wracam do instrukcji i sprawdzam nie tylko zaciski, ale też warunki kompatybilności oraz sposób testu po montażu.
Co sprawdzić po montażu i kiedy wymienić urządzenie
Po montażu robię trzy rzeczy od razu: testuję pojedynczą czujkę, testuję cały zestaw i zapisuję datę instalacji. To banalne, ale bardzo skuteczne, bo później nikt nie pamięta, która sztuka była założona pierwsza i kiedy kończy się jej żywotność. W praktyce test miesięczny traktuję jako minimum, a przy większym zapyleniu lub po remoncie sprawdzam urządzenie częściej.
- Testuj czujki co miesiąc, używając przycisku testu.
- Sprawdź, czy w instalacji połączonej wszystkie alarmy odzywają się razem.
- Odkurzaj obudowę i wloty zgodnie z instrukcją producenta, bo kurz potrafi opóźnić reakcję.
- Kontroluj baterię podtrzymującą, nawet jeśli czujka jest zasilana z sieci.
- Wymień urządzenie zwykle po około 10 latach albo wcześniej, jeśli sygnalizuje koniec życia.
Państwowa Straż Pożarna przypomina, że od 1 stycznia 2030 r. ma wejść powszechny obowiązek montażu urządzeń do wykrywania dymu i tlenku węgla w domach i mieszkaniach w Polsce, więc z perspektywy 2026 r. opłaca się już wybierać rozwiązania, które da się łatwo serwisować i rozbudować. Ja patrzę na to bardzo praktycznie: lepiej od razu zaplanować czujkę w dobrym miejscu, z właściwym zasilaniem i sensowną integracją, niż później poprawiać instalację po pierwszym fałszywym alarmie. Jeśli chcesz, mogę też rozpisać osobny schemat dla konkretnego wariantu, na przykład czujki 230 V, czujki do centrali alarmowej albo integracji z systemem smart home.
