Alarm domowy działa dobrze wtedy, gdy jego układ jest przemyślany od początku: od rozmieszczenia czujek, przez prowadzenie przewodów, aż po zasilanie awaryjne i komunikację z telefonem. Poniżej rozpisuję to tak, jak podchodzę do projektu w praktyce: co pokazuje schemat, jak czytać linie dozorowe, gdzie zostawić zapas i jak nie zepsuć sobie instalacji już na etapie montażu. Dorzucam też orientacyjne koszty oraz najczęstsze błędy, które potem trudno i drogo się poprawia.
Najważniejsze rzeczy do zapamiętania
- Dobry schemat to nie rysunek „na oko”, tylko mapa połączeń między centralą, czujkami, syreną, manipulatorem i modułem komunikacyjnym.
- W nowej instalacji najrozsądniej planować jedną czujkę na jedną linię i parametryzację 2EOL/NC, jeśli centrala to obsługuje.
- Przewody warto prowadzić osobno od 230 V i zostawić zapas żył oraz miejsca na rozbudowę.
- Jeśli alarm ma współpracować ze smart home i monitoringiem, przyda się moduł IP lub LTE, a nie tylko sama syrena.
- W 2026 roku prosty przewodowy zestaw do domu to zwykle kilka tysięcy złotych z montażem, a sama robocizna liczona bywa od punktu.
Jak czytać schemat instalacji alarmowej
Na dobrym schemacie alarmu nie szukam ozdobników, tylko logicznego podziału na bloki. Najpierw sprawdzam, skąd centrala bierze zasilanie, potem które wejścia obsługują czujki, gdzie idzie sygnalizator, a na końcu jak system komunikuje się ze światem zewnętrznym. To właśnie ten porządek decyduje, czy instalacja będzie odporna na sabotaż i wygodna w codziennym użyciu.
W praktyce schemat zwykle pokazuje kilka podstawowych elementów:
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Centrala alarmowa | Zbiera sygnały z czujek, podejmuje decyzję o alarmie i steruje wyjściami | Liczba wejść, wyjść, stref i możliwość rozbudowy |
| Manipulator | Służy do uzbrajania, rozbrajania i obsługi systemu | Powinien być przy wejściu, ale nie na widoku z ulicy |
| Czujki ruchu i kontaktrony | Wykrywają ruch albo otwarcie drzwi i okien | Trzeba dobrać je do strefy, a nie montować „wszędzie po równo” |
| Sygnalizator | Uruchamia alarm dźwiękowy i optyczny | Warto osobno rozważyć wersję wewnętrzną i zewnętrzną |
| Akumulator | Podtrzymuje pracę przy zaniku zasilania | Bez niego alarm traci odporność na przerwę w prądzie |
| Moduł komunikacyjny | Wysyła powiadomienia, łączy system z aplikacją i monitoringiem | Przy smart domu to dziś element bardzo bliski obowiązkowemu |
Jeśli chcę sobie wyobrazić cały układ jednym spojrzeniem, upraszczam go do takiego ciągu: zasilanie trafia do centrali, centrala zbiera sygnały z czujek, uruchamia syrenę i wysyła informację dalej do telefonu albo stacji monitoringu.
230 V / zasilanie awaryjne
↓
centrala alarmowa
├─ magistrala ─ manipulator
├─ linie dozorowe ─ czujki i kontaktrony
├─ wyjście alarmowe ─ sygnalizator
└─ komunikacja ─ moduł GSM/IP ─ aplikacja / monitoring
Gdy ten podział jest jasny, łatwiej przejść od teorii do praktyki i zdecydować, co dokładnie ma chronić dom.

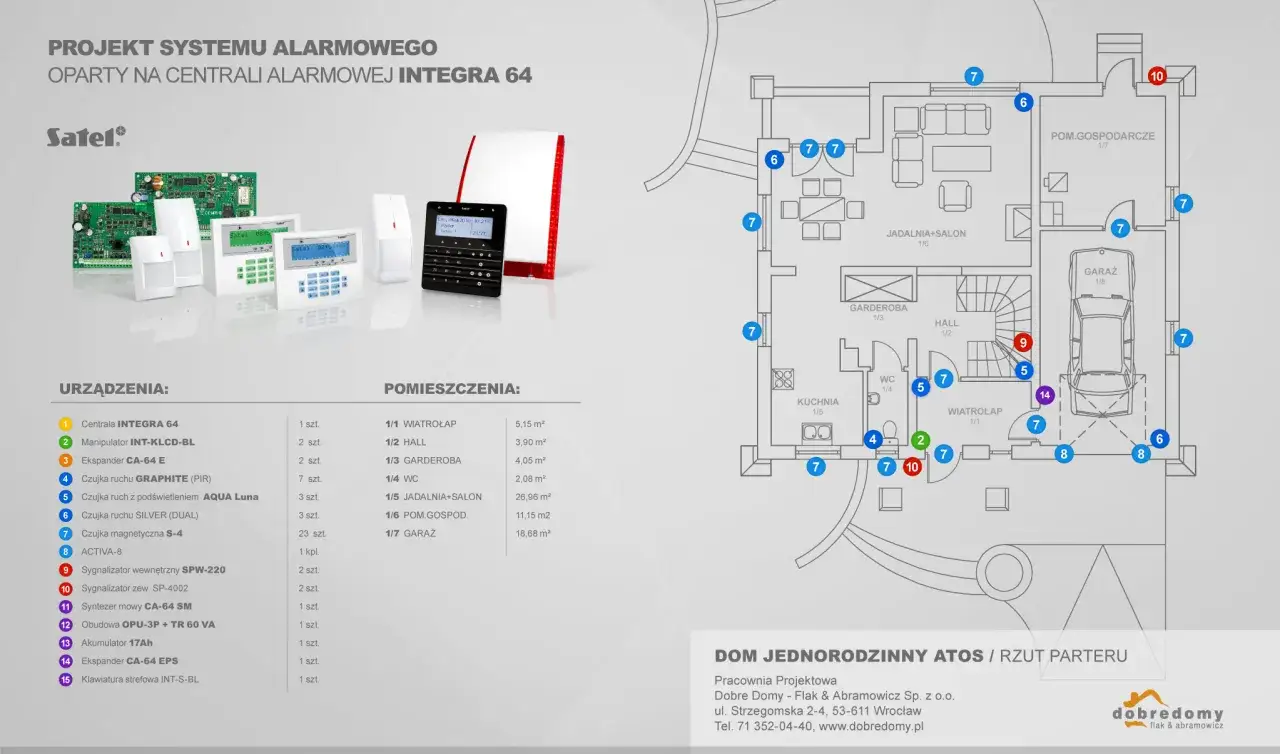

Gdzie rozmieścić czujki, kontaktrony i manipulator
Tu najczęściej widzę pierwszy błąd: ktoś planuje system od strony sprzętu, a nie od strony ruchu ludzi w domu. Ja zaczynam od pytań o wejścia, ciągi komunikacyjne, okna parteru, garaż i pomieszczenia techniczne. Dopiero później dopasowuję czujki do stref, bo alarm ma reagować na realny scenariusz włamania, a nie na „ładnie rozstawione punkty”.
| Strefa | Co warto chronić | Najczęstszy wybór | Praktyczna uwaga |
|---|---|---|---|
| Wejście i wiatrołap | Drzwi wejściowe, strefę rozbrojenia systemu | Manipulator przy drzwiach, kontaktron w drzwiach | Obsługa ma być szybka, ale nie oczywista z zewnątrz |
| Parter | Okna, salon, przejście do kuchni, korytarz | Kontaktrony + czujki PIR w ciągach komunikacyjnych | Jedna czujka nie powinna „patrzeć” w kilka źródeł zakłóceń naraz |
| Garaż i kotłownia | Dodatkowe wejścia i miejsca o podwyższonym ryzyku | Osobna strefa, często czujka dualna lub PIR | To obszary, które warto odseparować od reszty domu |
| Piętro | Korytarz, schody, sypialnie | Jedna lub dwie czujki zależnie od układu | Tryb nocny działa sensownie tylko wtedy, gdy strefy są dobrze rozdzielone |
| Taras i ogród | Wyjścia na zewnątrz, strefa podejścia | Czujki zewnętrzne, ale tylko tam, gdzie to naprawdę potrzebne | Zewnętrzna detekcja jest skuteczna, ale bardziej wymagająca |
Manipulator montuję zwykle tam, gdzie trzeba uzbroić system po wejściu do domu, czyli blisko drzwi wejściowych lub garażowych. Nie ustawiam go przypadkiem w salonie, bo wtedy wygoda jednego domownika często kończy się problemem z bezpieczeństwem całej instalacji.
W domach jednorodzinnych najlepiej sprawdza się myślenie strefami: osobno parter, osobno piętro, osobno garaż i osobno pomieszczenia techniczne. Taki podział ułatwia też późniejszą rozbudowę, bo nie trzeba przebudowywać całego systemu, kiedy dojdzie np. ogród zimowy albo dodatkowa brama.
Skoro punkty są już rozplanowane, pora przejść do rzeczy, która najczęściej decyduje o trwałości całego układu: okablowania.
Jak poprowadzić okablowanie bez błędów
W instalacji alarmowej przewód jest równie ważny jak sama czujka. Ja patrzę na to tak: nawet świetna centrala i dobre detektory nie uratują systemu, jeśli kabel biegnie przypadkowo, jest za krótki albo został położony razem z zasilaniem 230 V. Najbezpieczniej planować jedną trasę do jednego punktu ochrony i zostawić zapas przewodu, zanim ściany zostaną zamknięte.
Praktyczny zestaw zasad wygląda tak:
- Do każdej czujki prowadzę osobny przewód, nawet jeśli technicznie dałoby się to uprościć.
- Zostawiam zapas 1-2 m przy każdym punkcie, żeby można było poprawić montaż bez przedłużek.
- Przewodów alarmowych nie mieszam z 230 V w jednym peszlu ani w jednej puszce bez wyraźnej potrzeby.
- Do czujek i manipulatorów wybieram przewód wielożyłowy, najczęściej 6-żyłowy albo 8-żyłowy, bo daje zapas na zasilanie, alarm i sabotaż.
- Jeśli planuję rozbudowę o monitoring, automatykę albo zewnętrzne czujki, od razu zostawiam wolne żyły i dodatkowe przepusty.
- Trasy prowadzę tak, aby serwis miał do nich dostęp także po latach, a nie tylko w dniu montażu.
Jeżeli mam uprościć sprawę do jednego zdania, to wolę przewymiarować kabel i peszel niż potem kuć ścianę dla jednej brakującej żyły. To kosztuje grosze na etapie budowy, a później potrafi oszczędzić cały dzień pracy.
W praktyce przydaje się też zaplanowanie kabli do sygnalizatora zewnętrznego, modułu komunikacyjnego i ewentualnych dodatkowych czujek na poddaszu, w garażu albo przy wyjściu na taras. Dom „z zapasem” zwykle okazuje się tańszy niż dom „na styk”, który po roku zaczyna wymagać przeróbek.
Gdy okablowanie jest gotowe, można przejść do najważniejszego technicznie fragmentu: sposobu podłączenia linii dozorowych.
Jak podłączyć czujki, sabotaż i rezystory
Tu wchodzimy w sedno, bo właśnie od typu linii zależy, czy centrala rozróżni alarm, sabotaż i przecięcie przewodu. W prostych instalacjach spotyka się NC, ale w nowym domu ja zdecydowanie częściej wybieram 2EOL/NC, czyli podwójnie sparametryzowaną linię. Taki układ daje więcej informacji o stanie czujki i po prostu trudniej go oszukać.
| Typ linii | Co wykrywa | Zalety | Ograniczenia |
|---|---|---|---|
| NC | Najprostszy stan alarmowy | Łatwy montaż, mało elementów | Słabsza diagnostyka i mniejsza odporność na awarie |
| EOL | Alarm z rezystorem końca linii | Lepiej nadzoruje przewód niż NC | Wciąż daje mniej informacji niż 2EOL/NC |
| 2EOL/NC | Alarm, sabotaż i przerwę w linii | Najlepszy kompromis dla nowych instalacji | Wymaga poprawnej konfiguracji centrali i właściwych rezystorów |
W wielu czujkach i centralach spotkasz układ oparty o dwa rezystory 1,1 kΩ. To właśnie dzięki nim centrala potrafi odróżnić normalny stan, naruszenie i sabotaż. Dla mnie to standard, nie „dodatkowy bajer”, bo w domu liczy się nie tylko wykrycie ruchu, ale też wykrycie tego, że ktoś próbuje instalację obejść.
Warto też pamiętać o styku TMP, czyli sabotażu obudowy. Taki obwód reaguje nie tylko na otwarcie czujki, ale też na próbę odkręcenia jej od ściany albo ingerencję w osprzęt. To ma znaczenie szczególnie w miejscach łatwo dostępnych, jak garaż, wiatrołap czy korytarz przy wejściu.
Jeśli planuję system od podstaw, podłączam czujki tak, żeby później dało się je łatwo testować i opisywać w centrali. Dobra dokumentacja wejść robi ogromną różnicę przy serwisie, bo po kilku latach nikt nie chce zgadywać, która linia odpowiada za którą strefę.
Kiedy sam tor alarmowy jest już logiczny, można dopiąć to, co dziś dla wielu osób staje się równie ważne jak sama syrena: monitoring i integrację ze smart home.
Jak połączyć alarm z monitoringiem i smart home
W 2026 roku alarm bez sensownej komunikacji jest po prostu niepełny. Sama syrena odstrasza, ale dopiero powiadomienie na telefon, monitoring do agencji ochrony albo automatyczne uruchomienie kamer robią z tego system, który realnie pomaga w codziennym życiu. Ja traktuję to tak: powiadomienie to informacja, monitoring to reakcja, a automatyka to wygoda.
Jeżeli system ma współpracować z inteligentnym domem, przydają się moduły Ethernet i LTE/GSM. Ethernet daje stabilne połączenie z siecią domową, a LTE lub GSM stanowi ważny bufor, gdy internet kablowy przestanie działać. Przy bardziej rozbudowanych systemach sens ma także komunikacja dwutorowa, bo wtedy nie opierasz bezpieczeństwa na jednym łączu.
Najczęściej wykorzystuję takie funkcje:
- powiadomienia push o naruszeniu strefy lub sabotażu,
- zdalne uzbrajanie i rozbrajanie systemu,
- scenariusze nocne, które zamykają rolę alarmu, oświetlenia i czasem ogrzewania,
- uruchamianie kamer po alarmie,
- oddzielne zarządzanie strefami, jeśli dom ma garaż, piętro i część dzienną.
Tu mam jedną praktyczną zasadę: nie robię z alarmu centrum całego domu, jeśli centrala nie jest do tego zaprojektowana. Alarm ma przede wszystkim chronić. Automatyka jest dodatkiem, który ma pomagać, a nie tworzyć kolejne punkty awarii.
Warto też rozróżnić aplikację mobilną od monitoringu z agencją ochrony. Aplikacja daje ci kontrolę i informację, ale nie wysyła patrolu. Monitoring to już usługa zewnętrzna, która ma sens wtedy, gdy zależy ci na szybkiej reakcji poza samym powiadomieniem w telefonie.
Przy takim podejściu łatwiej ocenić też budżet, bo koszt nie wynika wyłącznie z liczby czujek, ale z całego ekosystemu komunikacji.
Ile kosztuje sensowny zestaw w 2026 roku
Tu najlepiej działa proste liczenie w częściach. W praktyce mały przewodowy system do domu nie kończy się na centrali i dwóch czujkach, tylko obejmuje również manipulator, sygnalizator, akumulator i zwykle jakiś moduł komunikacyjny. Zestawy z kilkoma czujkami potrafią kosztować od około 1455 zł do ponad 2200 zł już na etapie samych kompletów sprzętowych, a bardziej rozbudowane konfiguracje szybko rosną dalej.
| Element | Orientacyjna cena brutto | Co wpływa na koszt |
|---|---|---|
| Centrala alarmowa | 400-750 zł | Liczba wejść, wyjść, komunikacja GSM/LTE, klasa systemu |
| Manipulator LCD lub strefowy | 175-590 zł | Rodzaj wyświetlacza i funkcje obsługi |
| Czujka PIR wewnętrzna | 80-250 zł | Typ detekcji, odporność na zwierzęta, marka |
| Czujka zewnętrzna lub dualna | 250-540 zł | Warunki pracy na zewnątrz i odporność na fałszywe alarmy |
| Sygnalizator zewnętrzny | 100-180 zł | Wersja optyczno-akustyczna, obudowa, zasilanie |
| Moduł Ethernet / IP | 490-650 zł | Możliwość aplikacji, monitoringu i zdalnej konfiguracji |
| Moduł GSM / LTE | 600-750 zł | Powiadomienia, backup komunikacji, monitoring |
| Akumulator 12 V 7 Ah | 45-80 zł | Pojemność, marka, przeznaczenie do alarmu |
| Okablowanie i osprzęt | 150-600 zł | Metraż domu, liczba punktów i jakość materiałów |
Do tego dochodzi robocizna. W 2026 roku montaż pojedynczego punktu alarmowego bywa wyceniany przeciętnie na 154-216 zł brutto, więc przy sześciu punktach sama instalacja może dołożyć około 924-1296 zł. To ważne, bo wiele osób patrzy tylko na cenę sprzętu, a finalny rachunek tworzy dopiero montaż, konfiguracja i uruchomienie.
Jeśli chcesz prostą orientację, to mały dom albo mieszkanie z czterema czujkami, manipulatorem, sygnalizatorem i komunikacją zwykle zamyka się w budżecie około 1,5-2,5 tys. zł za sprzęt, a dom jednorodzinny z większą liczbą stref i modułem IP/LTE częściej idzie w stronę 2,5-4 tys. zł za samą elektronikę. Montaż może tę kwotę wyraźnie podnieść, ale w zamian dostajesz system, który da się sensownie rozbudować i utrzymać.
Skoro budżet jest już mniej więcej policzony, warto zobaczyć, gdzie takie instalacje najczęściej psują się w praktyce.
Błędy, które później robią najwięcej szkód
Najgorsze usterki w alarmach rzadko wynikają z awarii sprzętu. Zwykle winny jest projekt: za mało przewodów, złe miejsce montażu albo brak myślenia o serwisie. Ja za każdym razem sprawdzam kilka punktów, bo to właśnie one najczęściej odróżniają system stabilny od systemu, który zaczyna fałszywie alarmować po pierwszym sezonie grzewczym.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Za mało żył w przewodzie | Brak możliwości poprawnego podłączenia lub rozbudowy | Stosować przewód z zapasem, zwykle 6-8 żył |
| Prowadzenie alarmu razem z 230 V | Zakłócenia, trudniejszy serwis, większe ryzyko problemów | Oddzielić trasy kablowe i zachować odstęp |
| Jedna strefa na cały dom | Brak sensownego trybu nocnego i trudniejsza diagnostyka | Dzielić system na parter, piętro, garaż i wejścia |
| Czujka w złym miejscu | Fałszywe alarmy albo martwe strefy | Unikać nawiewów, kaloryferów, okien i bezpośredniego słońca |
| Brak sabotażu lub akumulatora | System łatwiej obejść lub unieruchomić | Traktować TMP i podtrzymanie zasilania jako standard |
| Brak testów po montażu | Błędy wychodzą dopiero po uruchomieniu domu | Sprawdzić każdą linię i każdy scenariusz pracy |
Jest jeszcze jeden błąd, który widzę często: zbyt wczesne zamknięcie instalacji bez dokumentacji. Jeśli ktoś nie opisze przewodów, nie zrobi zdjęć przed zabudową i nie zostawi prostego planu, to później nawet drobna awaria zamienia się w zgadywankę.
Kiedy te rzeczy są poprawnie ogarnięte, alarm przestaje być „urządzeniem do wycia”, a staje się sensowną częścią domu. I właśnie wtedy warto pomyśleć o tym, co zostawić sobie na przyszłość.
Co zostawić w instalacji na przyszłość, zanim zamkniesz ściany
Jeśli miałbym wskazać jedną rzecz, która najbardziej pomaga po latach, to byłby to zapas: wolne żyły, wolny peszel i trochę miejsca w centrali. To kosztuje niewiele przed wykończeniem, a później daje realną swobodę, kiedy pojawi się potrzeba dołożenia kamer, czujki zalania, automatyki do rolet albo dodatkowej strefy w garażu.
- Zostaw dodatkowy przewód lub przynajmniej wolne żyły do kluczowych punktów, zwłaszcza przy wejściu, w garażu i na poddaszu.
- Przewidź jedną wolną strefę i przynajmniej jedno wolne wyjście w centrali.
- Opisz każdy kabel i zrób zdjęcia tras przed zasłonięciem ścian.
- Dodaj miejsce na moduł komunikacyjny, nawet jeśli nie montujesz go od razu.
- Jeśli planujesz monitoring wideo, zostaw też miejsce na osobną sieć i zasilanie dla rejestratora lub punktów kamerowych.
To właśnie ten margines sprawia, że system nie starzeje się po jednym sezonie, tylko da się rozwijać razem z domem. A w alarmie, bardziej niż w wielu innych instalacjach, to właśnie przewidywanie przyszłych zmian robi największą różnicę.
