Przy bramie i furtce najwięcej problemów nie sprawia sam napęd, tylko okablowanie: osobno do zasilania, osobno do sterowania, jeszcze inne do elektrozaczepu, domofonu, kamer i ewentualnej automatyki smart home. Odpowiedź na pytanie, jakie przewody do bramy i furtki wybrać, zaczyna się więc od rozdzielenia funkcji instalacji, a nie od szukania jednego kabla do wszystkiego. Jeśli zrobisz to dobrze na etapie budowy, później unikniesz rozkuwania podjazdu, przeróbek w słupku i niepotrzebnych strat napięcia.
Najważniejsze decyzje w okablowaniu bramy i furtki
- Do zasilania napędu bramy najczęściej sprawdza się YKY 3x1,5 mm², a przy dłuższych trasach lub większym poborze mocy warto rozważyć większy przekrój po kalkulacji elektryka.
- Do furtki, domofonu i sterowania lepiej pasują przewody teletechniczne, zwykle YTDY 0,5 mm² albo YTKSY, bo dają więcej żył na sygnały.
- Do kamer IP i wideodomofonu najlepiej planować zewnętrzną skrętkę żelowaną Cat. 5e lub Cat. 6, prowadzoną w osobnej rurze.
- Przewodów sygnałowych nie warto prowadzić w tym samym torze co 230 V. Osobne trasy są zwykle bezpieczniejsze i prostsze w serwisie.
- Na etapie robót dobrze zostawić zapas żył i choć jeden pusty peszel. To najtańsza polisa na przyszłą rozbudowę.
Zasilanie napędu bramy to osobny tor, nie dodatek
W przypadku samej bramy najważniejsze jest zasilanie napędu. Tu nie ma sensu kombinować z przypadkowymi przewodami teletechnicznymi, bo napęd potrzebuje kabla odpornego na warunki zewnętrzne i mechaniczne uszkodzenia. W praktyce najczęściej stosuję YKY 3x1,5 mm², bo to rozsądny wybór dla typowego napędu 230 V prowadzonego w ziemi lub w odpowiedniej osłonie.
Jeśli trasa jest dłuższa, a sam napęd ma większy pobór prądu, lepiej od razu sprawdzić, czy nie ma sensu przejść na 3x2,5 mm². Nie robię tego „na czuja”, tylko patrzę na długość odcinka, parametry urządzenia i spadek napięcia. Im dłuższy kabel, tym większe znaczenie ma przekrój. To szczególnie ważne przy cięższych skrzydłach, częstym otwieraniu i instalacjach, które mają działać bez kaprysów przez lata.
Gdy napęd pracuje na niższym napięciu, nie zakładam z góry, że wystarczy cienki przewód. W takich systemach liczy się nie tylko moc, ale też długość trasy i wymagania konkretnego producenta. Zawsze sprawdzam instrukcję urządzenia, bo część napędów ma własne wymagania dotyczące typu i przekroju kabla. Gdy zasilanie jest już zaplanowane, trzeba jeszcze dobrze rozdzielić przewody dla furtki i całej reszty osprzętu.
Furtka, domofon i elektrozaczep potrzebują więcej żył
Furtka jest zwykle trudniejsza od bramy, bo oprócz otwierania dochodzi tu jeszcze domofon, wideodomofon, elektrozaczep, przycisk wyjścia, czasem czujnik otwarcia i czytnik dostępu. Elektrozaczep to zamek zwalniany prądem, a zwora elektromagnetyczna działa podobnie, tylko trzyma skrzydło magnesem. Każdy z tych elementów potrzebuje innego podejścia do przewodów, dlatego do furtki prawie nigdy nie wybieram jednego prostego kabla dwużyłowego.
Do samego sterowania i sygnałów najlepiej sprawdzają się przewody teletechniczne, najczęściej YTDY albo YTKSY o przekroju 0,5 mm². YTKSY to kabel parowany, czyli taki, w którym żyły są ułożone w pary, co ułatwia prowadzenie sygnałów. W praktyce daje to więcej elastyczności przy montażu domofonu, wideodomofonu i dodatkowych akcesoriów.
Ja zwykle patrzę na furtkę tak: jeśli ma być tylko rozmowa i otwieranie, minimum to kilka żył w zapasie. Jeśli dochodzi wideo, przycisk wyjścia, kontrola stanu drzwi i ewentualny czytnik, lepiej od razu położyć kabel 8- albo 10-żyłowy. Koszt różnicy na etapie budowy jest mały, a później taki zapas często ratuje całą instalację. Do zasilania samego elektrozaczepu lub zwory wolę prowadzić osobny tor, najczęściej w układzie 2x0,75 mm² albo 2x1,0 mm², zwłaszcza gdy odcinek jest dłuższy.
To właśnie tutaj najczęściej popełnia się błąd: ktoś montuje furtkę „na teraz”, a za dwa lata chce dodać kamerę albo czytnik i okazuje się, że brakuje żył, miejsca w peszlu i cierpliwości. Dopiero na tym tle ma sens rozpisanie kabla pod każdy element osobno.
Jakie przewody wybieram do poszczególnych elementów

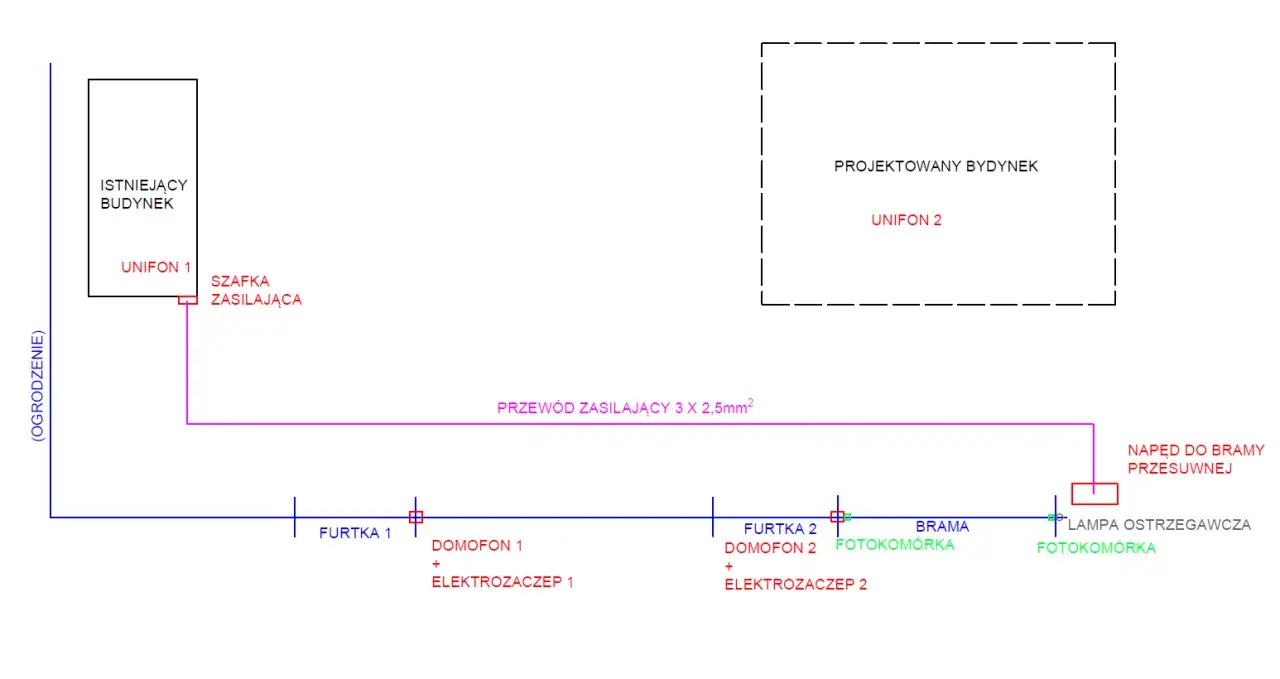

Najprościej myśleć o instalacji jak o zestawie niezależnych torów. Zasilanie ma swoje wymagania, sygnał swoje, a monitoring swoje. Poniżej zestawiam rozwiązania, które w praktyce najczęściej sprawdzają się przy domu jednorodzinnym.
| Element instalacji | Przewód, który zwykle wybieram | Dlaczego właśnie taki |
|---|---|---|
| Napęd bramy 230 V | YKY 3x1,5 mm² | Przystosowany do pracy w warunkach zewnętrznych i odpowiedni do typowego zasilania napędu |
| Napęd na dłuższym odcinku | YKY 3x2,5 mm² | Mniejszy spadek napięcia przy większej długości trasy i wyższym obciążeniu |

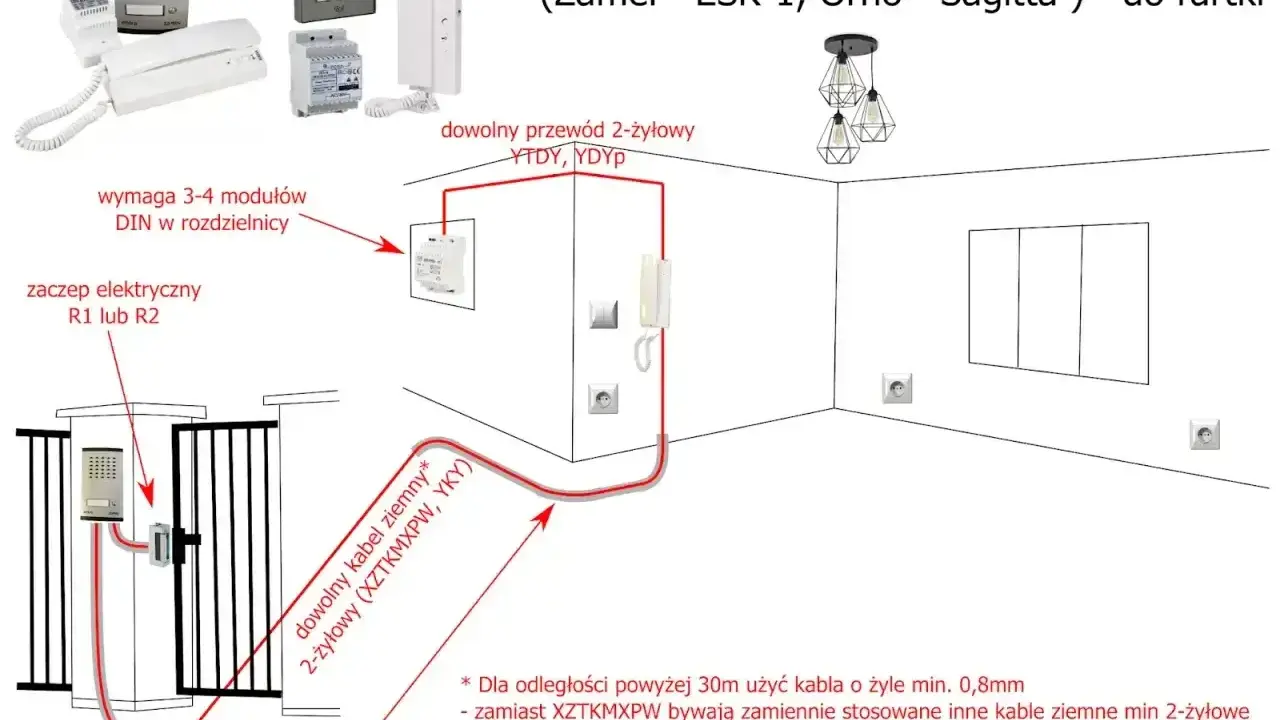

| Domofon lub wideodomofon analogowy | YTDY 6x0,5 mm² albo 8x0,5 mm² | Więcej żył do rozmowy, wyzwalania elektrozaczepu i funkcji dodatkowych |
| Furtka z kilkoma funkcjami | YTKSY 2x2x0,5 mm² lub większy wariant | Wygodny przy sygnałach, sterowaniu i rozbudowie systemu |
| Elektrozaczep lub zwora | 2x0,75 mm² lub 2x1,0 mm² | Stabilniejsze zasilanie niż przez cienki kabel sygnałowy |
| Kamera IP przy bramie | Zewnętrzna skrętka żelowana Cat. 5e lub Cat. 6 | Dane i często zasilanie PoE jednym przewodem, bez osobnego zasilacza przy kamerze |
| Wideodomofon IP | Żelowana skrętka zewnętrzna | Stabilna transmisja obrazu i danych, dobrze znosi wilgoć oraz prowadzenie w gruncie |
Jeśli miałbym dać jedną praktyczną radę, to brzmiałaby tak: lepiej położyć kabel z zapasem żył i w osobnej rurze niż później tłumaczyć sobie, że „jakoś to będzie”. Przy bramie i furtce „jakoś” zwykle kończy się drugim wykopem.
Kiedy podstawy są już jasne, warto przejść do tego, co najczęściej interesuje osoby planujące również kamery i integrację ze smart home.
Monitoring i smart home najlepiej planować od razu razem z bramą
Jeżeli przy bramie ma się pojawić kamera, wideodomofon IP albo po prostu zdalny podgląd ze smartfona, najwygodniejszym rozwiązaniem jest zwykle skrętka zewnętrzna. PoE, czyli zasilanie po kablu sieciowym, pozwala przesłać obraz i energię jednym przewodem. To upraszcza montaż, ogranicza liczbę zasilaczy i zmniejsza ryzyko problemów z napięciem na słupku czy przy furtce.
W praktyce do monitoringu domowego najczęściej wystarcza Cat. 5e, a Cat. 6 daje trochę większy margines na przyszłość. Wybieram wersję żelowaną, jeśli kabel ma trafić do gruntu albo do miejsca narażonego na wilgoć. Żel wypełniający ogranicza wnikanie wody wzdłuż przewodu, a zewnętrzna powłoka lepiej znosi warunki podjazdu, zimę i zmiany temperatury.
Przy wideodomofonie nie zakładam, że każdy zestaw działa tak samo. Jedne systemy są oparte na skrętce i PoE, inne na własnej magistrali, jeszcze inne wymagają osobnego zasilania przy monitorze lub przy stacji bramowej. Dlatego zawsze sprawdzam kompatybilność przed zakupem urządzeń, ale jedno się nie zmienia: oddzielam przewody danych od 230 V. To poprawia bezpieczeństwo i ogranicza zakłócenia, szczególnie gdy w pobliżu pracuje napęd bramy.
Jeśli ktoś planuje także automatykę w stylu otwierania bramy z aplikacji, alarmu lub panelu inteligentnego domu, ja od razu zakładam dodatkowy zapas przewodów. Koszt kabla jest niewielki na tle robocizny i późniejszego odtwarzania nawierzchni. Następny problem, z którym najczęściej spotykam się przy takich instalacjach, to błędy popełnione już na etapie układania.
Najczęstsze błędy przy układaniu kabli pod bramą i furtką
W teorii dobór przewodu wydaje się prosty, a w praktyce instalacja psuje się przez kilka powtarzalnych błędów. Widziałem je wielokrotnie i prawie zawsze prowadziły do podobnych kłopotów: spadków napięcia, utraty sygnału albo konieczności rozbierania fragmentu nawierzchni.
- Użycie kabla wewnętrznego w ziemi - przewody typu YDY czy YTDY są świetne wewnątrz budynku, ale w gruncie nie powinny być traktowane jak docelowe rozwiązanie bez odpowiedniej ochrony.
- Zbyt mały przekrój - cienki przewód bywa wystarczający na krótkim odcinku, ale przy dłuższej trasie potrafi powodować problemy z zasilaniem napędu lub elektrozaczepu.
- Mieszanie zasilania i sygnału w jednej trasie - prowadzenie 230 V razem z delikatnymi przewodami transmisyjnymi zwiększa ryzyko zakłóceń i utrudnia serwis.
- Brak zapasu żył - kiedy dziś planujesz tylko domofon, a za rok chcesz kamerę, brak dodatkowych żył i pustej rury robi się bardzo kosztowny.
- Łączenie kabli w ziemi bez potrzeby - każda dodatkowa złączka w gruncie to potencjalny punkt awarii, szczególnie po kilku zimach i przy wilgoci.
- Brak rury osłonowej pod przejazdem - jeśli kabel przechodzi pod podjazdem, bezpieczniej prowadzić go w solidnej osłonie, a nie „luzem” w gruncie.
Ja mam prostą zasadę: jeśli coś ma być niewidoczne po zakończeniu prac, to musi być zrobione tak, jakby miało działać bez dostępu przez wiele lat. Przy bramie i furtce właśnie tak powinno się myśleć o kablach. Z tego powodu zawsze zostawiam jeszcze trochę miejsca na rozbudowę.
Co zostawiłbym na zapas przy nowej instalacji
Gdybym dziś robił nową bramę z furtką od zera, dołożyłbym nie tylko przewody „na teraz”, ale też elementy pod przyszłą rozbudowę. Najbardziej opłaca się pusty peszel między domem a słupkiem, dodatkowa skrętka do kamer lub wideodomofonu oraz osobny zapas żył do sterowania furtką. Taki margines zajmuje mało miejsca, a bardzo ułatwia późniejsze dokładanie czytnika, klawiatury kodowej, dodatkowej kamery albo kontaktu alarmowego.
- Jedna wolna rura osłonowa do przyszłych prac.
- Dodatkowa skrętka zewnętrzna, nawet jeśli dziś jeszcze nie ma tam kamery.
- Zapas przewodu 2x0,75 mm² do elektrozaczepu lub zwory.
- Drut pilotujący w peszlu, żeby później nie walczyć z przeciąganiem nowego kabla.
- Zdjęcia trasy kabla przed zasypaniem wykopu, bo po roku nikt już nie pamięta przebiegu instalacji.
To są drobiazgi, ale właśnie one robią największą różnicę między instalacją „na chwilę” a instalacją, którą da się sensownie rozwijać. Jeśli miałbym skrócić cały temat do jednego zdania, to powiedziałbym tak: do bramy daję przewód zasilający dobrany do obciążenia, do furtki przewód wielożyłowy, a do monitoringu i wideodomofonu osobną skrętkę zewnętrzną. Taki układ jest najbezpieczniejszy, najłatwiejszy w serwisie i najlepiej znosi rozbudowę o smart home.
