Dodatkowy przycisk do furtki - jak podłączyć go poprawnie?

Dodanie drugiego punktu sterowania furtką to jedna z tych przeróbek, które wyglądają prosto, ale w praktyce wymagają zrozumienia logiki centrali, typu wejścia i sposobu prowadzenia przewodu. Najprościej mówiąc, chodzi o to, jak podłączyć dodatkowy przycisk do otwierania furtki bez rozbierania całej automatyki, bez konfliktu z domofonem i bez ryzyka uszkodzenia sterownika. Poniżej rozpisuję to tak, żeby dało się ocenić własną instalację i zrobić to poprawnie za pierwszym podejściem.

Najpierw ustal, jakie wejście ma centrala

Zanim cokolwiek podłączę, sprawdzam, czy centrala rzeczywiście ma wejście do sterowania impulsowego. W praktyce producenci opisują je różnie: START, PP (krok po kroku), OPEN, STEP, czasem KEY albo PUSH BUTTON. W dokumentacjach Nice i BFT widać bardzo wyraźnie, że wejścia NO łączy się równolegle, a kontakty muszą być mechaniczne i bez potencjału, czyli bez podawania napięcia na zacisk sterujący.

Jeśli centrala ma też osobne wejście dla furtki pieszej, warto z niego skorzystać. Dzięki temu jeden przycisk uruchamia pełne otwarcie, a drugi tylko niewielkie uchylenie, co w codziennym użyciu jest wygodniejsze niż jeden uniwersalny impuls. Gdy już wiesz, które zaciski są właściwe, pozostaje dobrać sam przycisk i sposób prowadzenia przewodu.

Jaki przycisk i przewód sprawdzą się w domu

Do furtki nie wybieram zwykłego przełącznika bistabilnego. Najlepszy jest przycisk monostabilny NO, czyli taki, który po naciśnięciu zwiera obwód tylko na chwilę i od razu wraca do pozycji spoczynkowej. To ważne, bo większość central oczekuje krótkiego impulsu, a nie stałego zwarcia.

W instalacjach domowych zwykle wystarcza przewód niskoprądowy 2 x 0,5 mm² przy krótkim odcinku i 4 x 0,5 mm², jeśli dochodzi podświetlenie, status LED albo dodatkowa funkcja. W jednym z manuali Nice dla połączeń przycisków przewidziano nawet przewód 5 x 0,5 mm do odcinka do 30 m, co dobrze pokazuje skalę takich połączeń, ale ja traktuję to jako punkt odniesienia, nie uniwersalną normę. Przy samym styku długość kabla zwykle nie jest krytyczna, za to liczy się odporność mechaniczna, porządne zakończenie żył i prowadzenie przewodu z dala od 230 V.

Jeśli przycisk ma być na zewnątrz, wybieram obudowę o sensownej szczelności i kabel prowadzony w peszlu albo rurze instalacyjnej. Przy domowym montażu to ma większe znaczenie niż sam markowy napis na obudowie. Dopiero kiedy osprzęt jest już dobrany, można przejść do samego podłączenia.

Jak wykonać podłączenie krok po kroku

Tu trzymam się jednej zasady: najpierw odłączam zasilanie centrali, dopiero potem pracuję na zaciskach. W większości napędów chodzi o niski prąd sterujący, ale w obudowie obok listwy sygnałowej często znajduje się też zasilanie sieciowe, więc nie ma sensu ryzykować. Sama logika połączenia jest zwykle bardzo prosta.

1. Wyłącz zasilanie centrali i upewnij się, że napęd nie reaguje na komendy z pilota.
2. Odszukaj na listwie zaciski wspólne i wejście sterujące, najczęściej COM oraz START/PP/OPEN.
3. Sprawdź w instrukcji, czy dane wejście ma działać jako impuls NO, czy jest wejściem NC typu STOP.
4. Podłącz jeden przewód z przycisku do COM, a drugi do wejścia sterującego.
5. Jeśli dodajesz drugi lub trzeci przycisk, łącz je równolegle do tych samych dwóch zacisków.

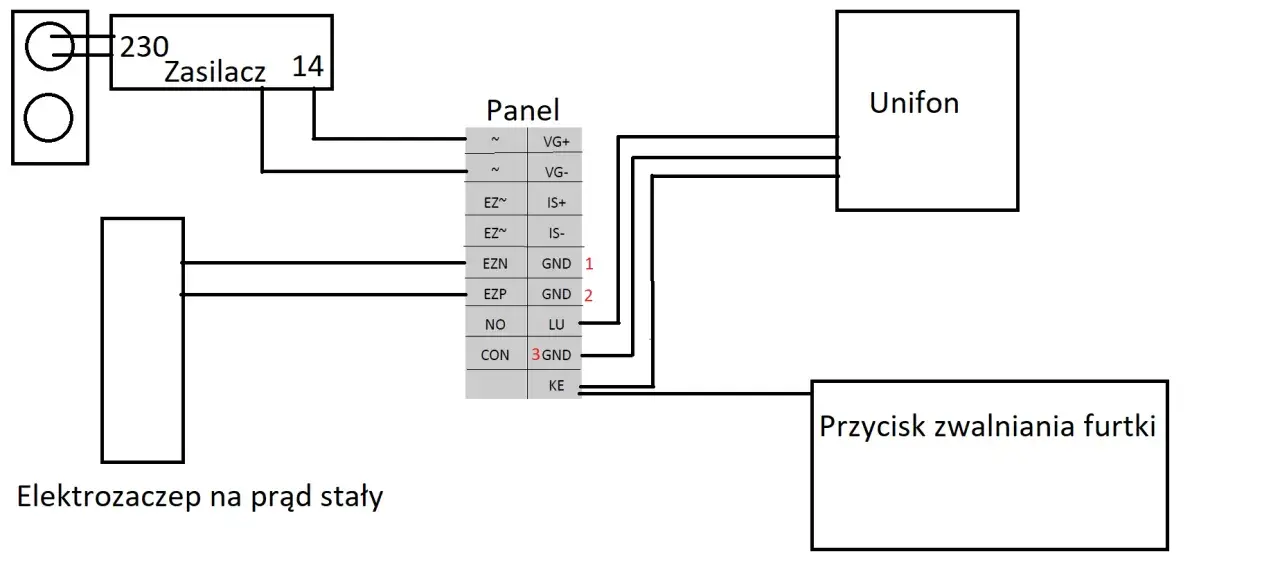

6. Gdy używasz domofonu, przekaźnika smart home albo klucza elektrycznego, ich styki też wpinasz równolegle do tego samego obwodu.
7. Włącz zasilanie i sprawdź, czy jeden krótki nacisk wywołuje dokładnie taką reakcję, jakiej oczekujesz.

W praktyce najczęściej widzę dwa warianty: albo przycisk zastępuje mało wygodny pilot w domu, albo jest dołożony jako drugi punkt obok wideodomofonu. W obu przypadkach nie ma żadnej magii - to po prostu chwilowe zwarcie dwóch zacisków. Jeśli po naciśnięciu furtka zaczyna się zachowywać dziwnie, problem zazwyczaj leży nie w samym przycisku, tylko w złym wejściu albo w ustawionej logice centrali.

Jeżeli centrala ma tryb step-by-step, pojedynczy impuls może kolejno otwierać, zatrzymywać i zamykać bramę lub furtkę. To nie musi oznaczać błędu. Często wystarczy przełączyć logikę pracy albo użyć wejścia przeznaczonego stricte do otwierania. Po testach warto jeszcze przyjrzeć się typowym pomyłkom, bo to one najczęściej psują cały efekt.

Najczęstsze błędy, które potrafią unieruchomić furtkę

W takiej przeróbce nie chodzi o siłę, tylko o zgodność z logiką centrali. Z doświadczenia największe problemy powodują te same kilka błędów, które łatwo popełnić nawet przy prostym montażu.

• Podanie napięcia zamiast zwarcia styków - wejście sterujące zwykle nie chce 12 V ani 230 V, tylko czysty kontakt.
• Użycie złego typu przycisku - bistabilny potrafi zostawić obwód zamknięty zbyt długo i wywołać niepożądane reakcje.
• Wpięcie się w STOP zamiast START/PP - STOP często pracuje jako NC, więc zwykły przycisk NO nie zadziała poprawnie.
• Brak połączenia równoległego - gdy kilka przycisków ma robić to samo, muszą być wpięte do tych samych zacisków.
• Mieszanie przewodów sterujących z 230 V - to niepotrzebne ryzyko i źródło zakłóceń.
• Ignorowanie wejścia furtki pieszej - czasem system działa, ale daje tylko pełne otwarcie, choć dałoby się zrobić to wygodniej.
• Brak ochrony przed wilgocią - przycisk na słupku bez sensownej obudowy po pierwszej zimie zaczyna sprawiać kłopoty.

Jest jeszcze jedna pułapka, o której mało kto myśli na początku: jeśli napęd ma fotokomórki, zabezpieczenia krawędziowe albo elektrozamek, nie wolno ich omijać tylko po to, żeby „przycisk działał szybciej”. Automatyka furtki ma zamykać i otwierać bezpiecznie, a nie tylko szybko. Kiedy instalacja jest już stabilna, można ją sensownie wpiąć w domofon, monitoring albo system smart home.

Jak wpiąć furtkę w domofon, monitoring i smart home

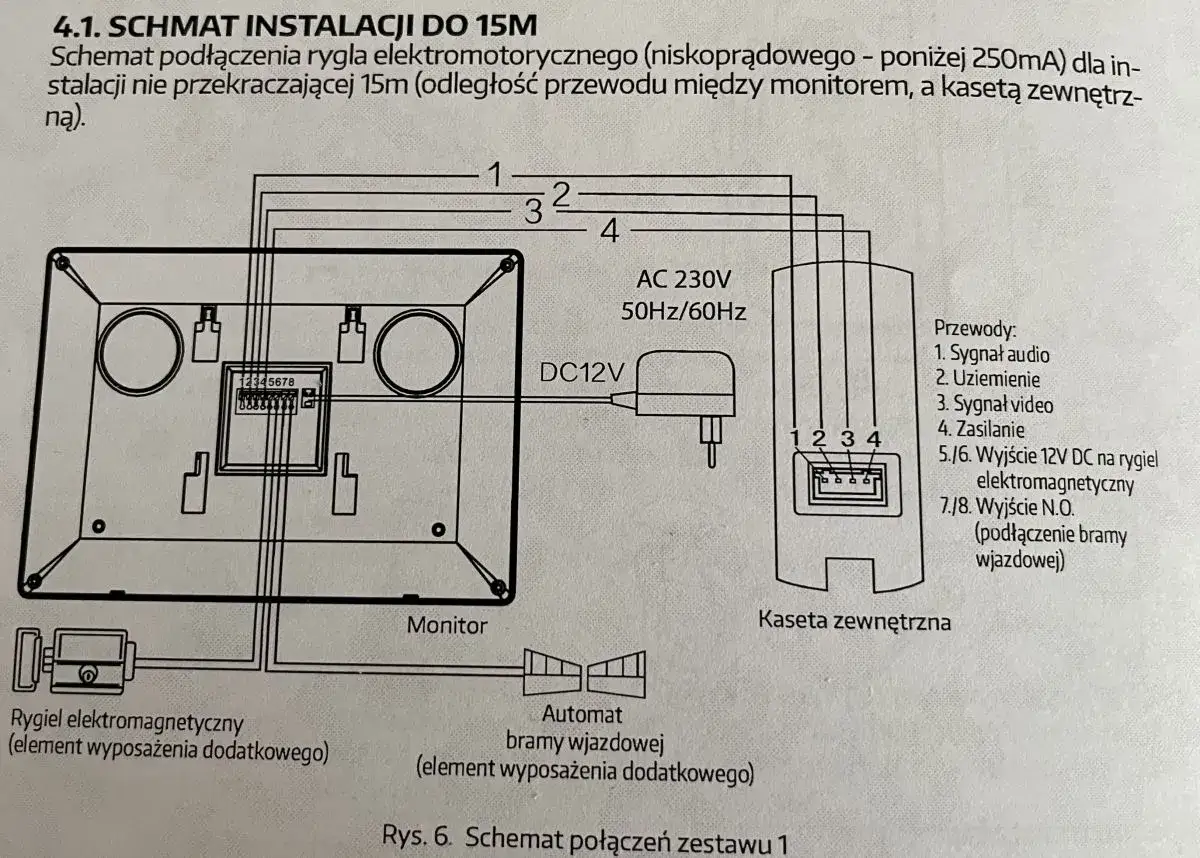

Tu najważniejsze jest rozróżnienie między sterowaniem a podglądem. Kamera czy wideodomofon pokazują obraz, ale sam obraz nie otworzy furtki. Do otwarcia potrzebny jest przekaźnik z bezpotencjałowym stykiem, czyli taki, który działa dokładnie jak zwykły przycisk. To samo dotyczy wielu modułów smart home - bez odpowiedniego wyjścia przekaźnikowego są bezużyteczne przy centrali bramy.

Najpraktyczniejsze scenariusze są trzy:

• Wideodomofon z wyjściem przekaźnikowym - najprostsze rozwiązanie, jeśli chcesz otwierać furtkę z monitora wewnętrznego.
• Moduł smart home z suchym stykiem - dobre, gdy chcesz dodać sterowanie z aplikacji lub scen automatyki domowej.
• Panel kodowy lub czytnik dostępu - sensowne, jeśli furtki używa kilka osób i chcesz mieć kontrolę nad wejściem bez pilota.

Ja w takich układach lubię jedną zasadę: automatyka ma tylko wywoływać impuls, a nie „udawać”, że sama zna stan furtki. Jeżeli ktoś chce sterować wejściem z alarmu, czujnika ruchu albo monitoringu, trzeba bardzo uważać na fałszywe wyzwolenia. Kamera widzi ruch, ale nie wie, czy to domownik, kurier czy przechodzień. Dlatego otwieranie z automatyki robi się przez kontrolowany przycisk w aplikacji albo przez logikę, która wymaga świadomego potwierdzenia.

W praktyce najlepszy efekt daje połączenie trzech rzeczy: przycisku przy drzwiach, wideodomofonu i prostego zdalnego sterowania. Wtedy furtka działa wygodnie lokalnie, ale nadal pozostaje pod kontrolą. Jeśli wszystko jest dobrze spięte, użytkownik nie musi pamiętać, który kanał pilota obsługuje wejście, a które wyjście, bo każdy punkt pełni jasną funkcję.

Co sprawdzić, zanim skręcisz obudowę i oddasz furtkę do użytku

Zanim zamknę całą skrzynkę, zawsze robię krótką kontrolę działania. To oszczędza mnóstwo czasu, bo późniejszy powrót do obudowy bywa bardziej upierdliwy niż samo podłączenie. Dobrze zrobiony test powinien potwierdzić nie tylko to, że furtka się otwiera, ale też to, że działa przewidywalnie w różnych sytuacjach.

• Sprawdź, czy pojedynczy impuls uruchamia tylko jedną, właściwą funkcję.
• Przetestuj każdy dodatkowy punkt sterowania osobno, także ten z domofonu albo smart modułu.
• Upewnij się, że przewody są dobrze dokręcone i nic nie ma luzu w zaciskach.
• Oceń, czy kabel nie ociera o ostre krawędzie i czy nie jest narażony na wilgoć.
• Sprawdź, czy po odłączeniu i ponownym włączeniu zasilania centrala wraca do przewidywalnego trybu pracy.
• Jeśli wejście działa odwrotnie niż oczekujesz, skontroluj ustawienia logiki, a nie tylko samo okablowanie.

Jeżeli instalacja obejmuje część 230 V, zamek elektryczny albo jakiekolwiek zmiany w rozdzielni, wtedy nie upraszczam sprawy na siłę. To już jest moment, w którym lepiej wezwać instalatora albo elektryka, zwłaszcza gdy nie ma schematu, a obudowa wygląda na starą lub przerabianą wcześniej. W pozostałych przypadkach najczęściej wystarcza poprawne wejście COM + NO, solidny przycisk monostabilny i odrobina cierpliwości przy testach. Dzięki temu furtka działa wygodnie, a cała rozbudowa ma sens nie tylko dziś, ale też wtedy, gdy po czasie dołożysz do niej kolejny punkt sterowania.
