Przy domofonie najwięcej problemów zwykle nie sprawia sam sprzęt, tylko poprawne odczytanie zacisków, dobranie przewodu i zrozumienie, co dokładnie robi dany model. W tym artykule rozpisuję, jak czytać schematy Orno, czym różni się układ dwużyłowy od wieloprzewodowego, gdzie wpiąć elektrozaczep i bramę oraz jak uniknąć zakłóceń, które potrafią zepsuć całą instalację. Dorzucam też praktyczne wskazówki pod monitoring i automatykę domu, bo właśnie tam najczęściej wychodzą braki w projekcie.
Najważniejsze rzeczy o schematach Orno w praktyce
- Nie ma jednego uniwersalnego schematu dla wszystkich domofonów Orno - układ zależy od modelu i liczby żył.
- W systemach 2-żyłowych liczą się długość trasy i przekrój przewodu, a w wieloprzewodowych - poprawne przypisanie zacisków.
- Elektrozaczep i brama powinny być podłączone dokładnie tak, jak przewiduje instrukcja konkretnego zestawu.
- Najczęstsze problemy to zakłócenia, pisk sprzężenia, zbyt cienki przewód i mieszanie okablowania niskonapięciowego z sieciowym.
- Jeśli ma być też monitoring, czasem lepiej od razu wybrać wideodomofon niż próbować „dorzucać obraz” do prostego domofonu audio.
Jak rozpoznać, z jakim układem masz do czynienia
Ja zawsze zaczynam od modelu, bo w Orno nie ma jednego schematu dla wszystkiego. W praktyce spotkasz dwa główne światy: prostsze zestawy 2-żyłowe oraz klasyczne instalacje wieloprzewodowe, w których osobno prowadzi się komunikację, zasilanie i sterowanie zaczepem. W instrukcjach Orno dla ELUVIO i SALEM widać dokładnie tę różnicę: jeden zestaw bazuje na układzie wieloprzewodowym, drugi na 2 żyłach, ale każdy ma własne ograniczenia co do długości trasy i sposobu podłączenia furtki.
| Cecha | Układ wieloprzewodowy | Układ 2-żyłowy |
|---|---|---|
| Liczba przewodów | Więcej żył, zwykle osobne tory dla komunikacji i sterowania | 2 żyły do komunikacji i otwierania |
| Dobór kabla | Ważne są przekroje i poprawne przypisanie zacisków | Kluczowy jest przekrój i długość odcinka |
| Typowe zastosowanie | Klasyczny dom jednorodzinny, gdy zależy ci na prostym serwisie i rozbudowie | Instalacje, gdzie chcesz ograniczyć liczbę żył i uprościć prowadzenie przewodu |
| Co najczęściej psuje montaż | Pomylenie zacisków albo zasilania zaczepu | Zbyt długi lub za cienki przewód |
Jeśli masz przed sobą tylko zdjęcie puszki, a nie pełny opis urządzenia, szukam najpierw informacji o liczbie żył, nazwach zacisków i tym, czy zestaw ma obsłużyć wyłącznie furtkę, czy także bramę. Dopiero wtedy schemat zaczyna mieć sens. Kiedy już wiesz, z którym układem masz do czynienia, można przejść do samego podłączenia.
Jak podłączyć zestaw bez zgadywania
Najbezpieczniej jest pracować w tej samej kolejności, w jakiej działa cały układ. Najpierw odłączam zasilanie 230 V, potem sprawdzam oznaczenia na panelu, unifonie i zasilaczu, a dopiero na końcu wpinam przewody. To brzmi banalnie, ale w domofonach właśnie pośpiech robi największe szkody.
- Sprawdź, czy zestaw jest audio, czy wideodomofonem, i odszukaj oznaczenia zacisków.
- Oddziel przewody komunikacyjne od przewodów do elektrozaczepu oraz od sterowania bramą.
- Podłącz tor między unifonem a panelem zewnętrznym zgodnie z opisem zacisków.
- Wpięcie elektrozaczepu wykonaj tylko w miejscu przewidzianym przez producenta.
- Jeśli masz automatykę bramy, użyj wyjścia przekaźnikowego, czyli styku bezpotencjałowego. To po prostu suchy styk, który tylko zwiera obwód, a nie podaje własnego napięcia.
- Zrób test dźwięku i otwierania zanim przykręcisz wszystko na stałe.

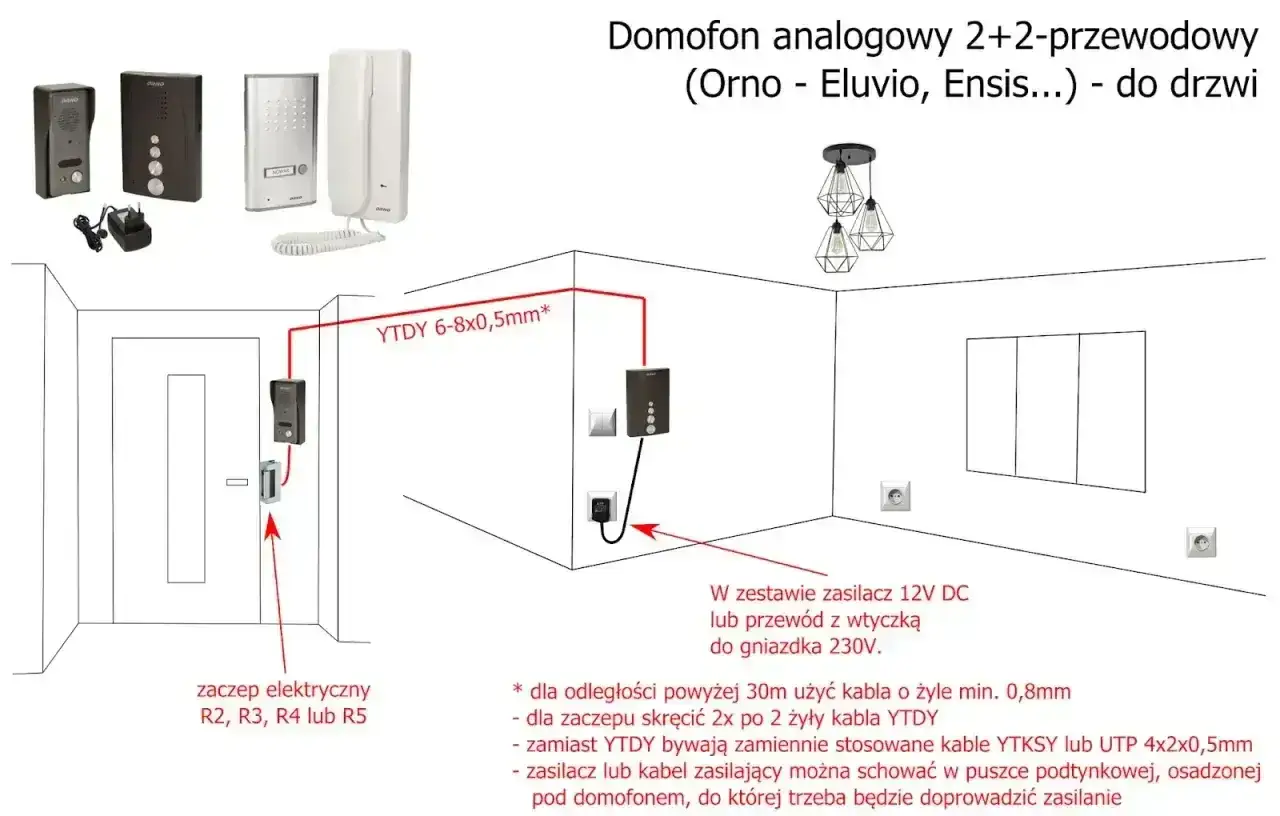

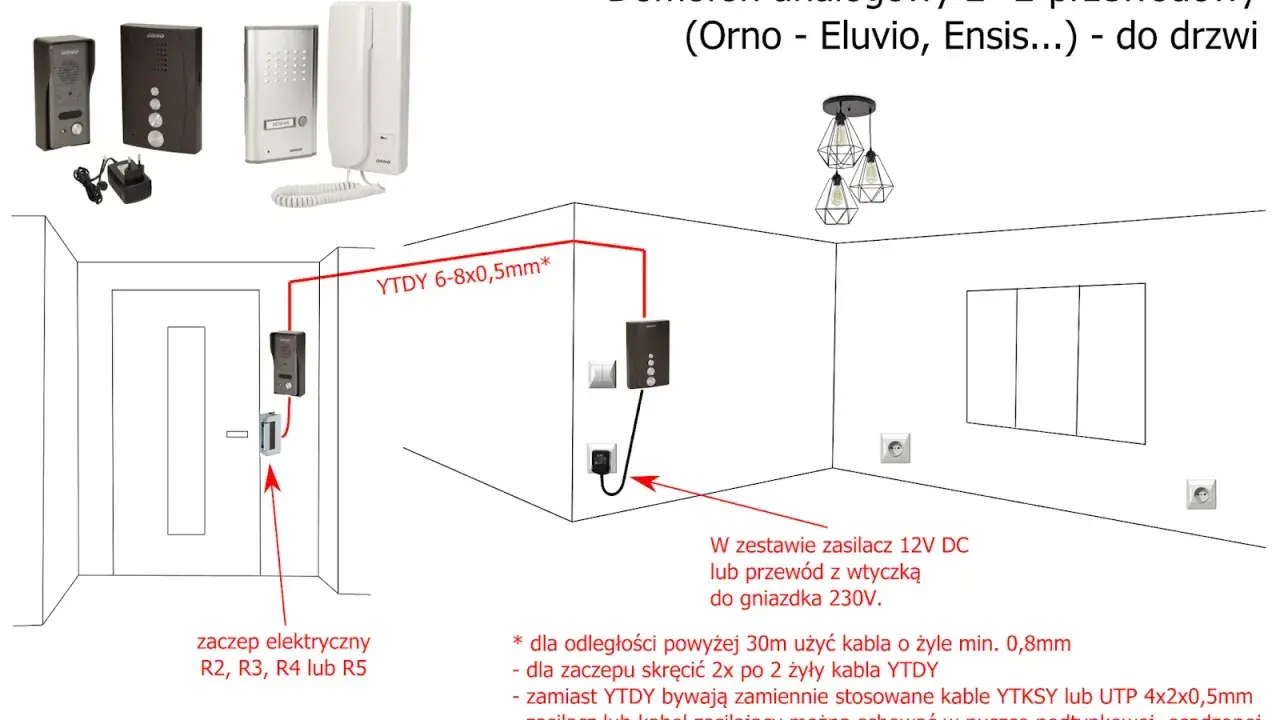

W praktyce są dwa ważne przykłady. W zestawie Eluvio Orno unifon i panel łączy się zaciskami L+ i L-, a elektrozaczep pracuje na wyjściu D/O; dodatkowo można podpiąć bramę przez styk GATE/GATE. W zestawie SALEM producent przewiduje 2-żyłowe połączenie między panelem a unifonem, a sam zamek podłącza się osobnym przewodem 2x1 mm². To pokazuje, że ten sam producent sprzedaje różne filozofie okablowania, więc kopiowanie schematu „od znajomego” zwykle kończy się źle.
Przy wideodomofonie dochodzi jeszcze jedna rzecz: najpierw warto uruchomić układ testowo, sprawdzić kadr kamery i dopiero potem wiercić otwory montażowe. W dokumentacji Orno do wideodomofonu producent zwraca też uwagę, żeby nie łączyć przewodów niskonapięciowych z tymi od innych instalacji w jednej osłonie. To dokładnie ten moment, w którym oszczędność na porządnym prowadzeniu kabli później wraca jako szum, przydźwięk albo problemy z obrazem. Następny krok to już nie sam montaż, tylko dobór właściwego kabla i długości trasy.
Dlaczego kabel i długość trasy decydują o działaniu
W domofonie kabel nie jest detalem. Jeżeli przewód jest za cienki, za długi albo prowadzony obok zasilania 230 V, urządzenie może działać „prawie dobrze”, czyli rozmowa będzie zrozumiała, ale otwieranie zaczepu już nie, albo pojawi się szum i trzaski. W systemach Orno to szczególnie ważne, bo granica między poprawnym działaniem a irytującą awarią bywa naprawdę cienka.
| Rodzaj instalacji | Zalecany przewód | Praktyczny limit | Co to oznacza w terenie |
|---|---|---|---|
| Domofon 2-żyłowy | 2 x 0,5 mm² do krótszych tras, 2 x 0,8 mm² przy dłuższych odcinkach | Do 100 m łącznie | Im dalej od furtki do domu, tym bardziej opłaca się dać grubszy przewód |
| Elektrozaczep | 2 x 1 mm² | Zależnie od modelu zaczepu i spadku napięcia | Osobny tor do zamka jest zwykle bezpieczniejszy niż „doklejanie” go do komunikacji |
| Wideodomofon | Przewód zgodny z instrukcją modelu, czasem z dodatkowym torem koncentrycznym | Dużo zależy od systemu i jakości kabla | Obraz jest bardziej wrażliwy na zakłócenia niż sama rozmowa |
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, to nie jest nią sam panel, tylko sensowny projekt trasy przewodów. Krótki, dobrze dobrany kabel wybacza dużo, cienki i długi - niemal nic. Przy monitoringu to widać jeszcze mocniej, bo obraz i zasilanie reagują na błędy natychmiast, nie po tygodniu. A skoro mowa o błędach, przejdźmy do tych, które widzę najczęściej na montażach.
Jakie błędy najczęściej psują instalację
Najbardziej kosztowne pomyłki nie są widowiskowe. To zwykle drobiazgi: zbyt blisko prowadzony przewód zasilający, nieopisane żyły, założenie, że wszystkie domofony działają tak samo, albo uruchamianie układu na żywo. Poniżej zebrałem objawy, które najczęściej widzę po pierwszym podłączeniu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Pisk lub echo w słuchawce | Panel i unifon są zbyt blisko podczas testu albo pojawia się sprzężenie | Odsuń elementy testowo i sprawdź poziom głośności |
| Rozmowa działa, ale furtka nie otwiera się | Błąd na torze elektrozaczepu albo zbyt słaby przewód | Sprawdź zaciski D/O, ciągłość przewodu i wymagania zaczepu |
| Bramę da się otworzyć tylko czasami | Niepodłączony lub źle użyty styk bezpotencjałowy | Zweryfikuj GATE i wymagania automatyki bramy |
| Zakłócenia, trzaski, niestabilny obraz | Przewody niskonapięciowe prowadzone razem z zasilaniem lub w pobliżu źródeł pola elektromagnetycznego | Rozdziel trasy i nie wkładaj wszystkiego do jednej peszli |
| Urządzenie działa słabo na długim odcinku | Za mały przekrój albo zbyt duża długość kabla | Porównaj rzeczywistą trasę z zaleceniami dla modelu |
Ja do takich instalacji podchodzę dość surowo: jeśli coś ma być zrobione raz, to musi być testowane jeszcze przed przykręceniem obudów. Przewody opisuję, zaczep sprawdzam osobno, a połączeń nie robię przy włączonym zasilaniu. To najprostszy sposób, żeby nie zamienić jednego popołudnia pracy w dwa dni poprawiania. Gdy instalacja jest już czysta, można sensownie połączyć ją z bramą albo monitoringiem.
Jak włączyć bramę, monitoring i automatykę domu
Jeśli domofon ma sterować furtką i bramą, najważniejsze jest rozróżnienie między zasilaniem a stykiem sterującym. Zaczep zwykle potrzebuje konkretnego napięcia i dopuszczalnego prądu, a automatyka bramy najczęściej chce tylko krótkiego zwarcia na wejściu sterującym. To właśnie dlatego styk bezpotencjałowy jest tak wygodny - nie „pcha” własnego napięcia do centrali, tylko udaje naciśnięcie przycisku.
W domu jednorodzinnym zwykle układam to w trzech scenariuszach:
- tylko furtka - wystarczy standardowy tor do elektrozaczepu;
- furtka i brama - potrzebny jest osobny styk lub wyjście przekaźnikowe dla automatyki;
- furtka, brama i monitoring - lepiej od razu wybrać wideodomofon albo połączyć domofon z osobną kamerą.
Właśnie przy monitoringu dobrze widać granice audio. Sam domofon da rozmowę i otwarcie wejścia, ale nie pokaże obrazu. Jeśli chcesz mieć realny podgląd, najrozsądniej jest pójść w wideodomofon albo dodać niezależną kamerę przy furtce. Przy takich systemach patrzę nie tylko na sam schemat, ale też na miejsce montażu kamery, kąt widzenia i prowadzenie kabli. Jeśli zestaw ma widzieć wejście poprawnie, trzeba go najpierw przetestować, a dopiero potem wiercić, bo zmiana po montażu jest zwykle bardziej uciążliwa niż sam montaż. Zostaje jeszcze ostatnia rzecz: prosta kontrola przed przykręceniem wszystkiego na stałe.
Co sprawdzić przed montażem, żeby nie poprawiać instalacji dwa razy
Przed finalnym montażem robię zawsze krótką checklistę. To zajmuje kilka minut, ale oszczędza najwięcej czasu z całej roboty. Przy domofonach Orno najbardziej opłaca się myśleć jak instalator, nie jak użytkownik z instrukcją w ręku: najpierw zgodność modelu, potem przewód, potem dopiero obudowa i estetyka.
- Sprawdź dokładny model zestawu i potwierdź, czy jest 2-żyłowy, czy wieloprzewodowy.
- Policz rzeczywistą długość trasy, nie odległość „w linii prostej”.
- Zweryfikuj wymagania elektrozaczepu, zwłaszcza napięcie i pobór prądu.
- Oddziel przewody domofonu od instalacji 230 V i od kabli, które mogą generować zakłócenia.
- Zrób próbę działania na stole albo na luźno, zanim zakryjesz puszki i przykręcisz panel.
- Oznacz żyły, nawet jeśli wydaje się, że po kolorach wszystko będzie oczywiste.
Jeżeli te rzeczy są dopięte, schemat przestaje być zagadką, a staje się zwykłą instrukcją montażu. I właśnie o to chodzi w dobrze zrobionym domofonie: ma działać cicho, pewnie i bez ciągłych poprawek, niezależnie od tego, czy obsługuje tylko furtkę, czy jest częścią większego systemu domu i monitoringu.
