Domofon zwykle psuje się w najmniej wygodnym momencie, a najwięcej zamieszania robi nie sam sprzęt, tylko założenie, że kolor żyły mówi wszystko. W praktyce liczą się oznaczenia zacisków, typ instalacji i dopiero potem to, która żyła odpowiada za rozmowę, wywołanie, zasilanie albo otwarcie furtki. W tym tekście porządkuję temat od podstaw: pokazuję, jak czytać schemat, jak rozpoznawać przewody i kiedy lepiej postawić na modernizację niż na kolejne przepinanie kabli.
Najkrótsza droga do poprawnego podłączenia
- Kolory przewodów traktuj jako wskazówkę, nie jako pewny schemat.
- Najpierw ustal, czy masz system 2-żyłowy, klasyczny analogowy czy wideodomofon.
- Przed odpięciem czegokolwiek zrób zdjęcie zacisków i opisz żyły taśmą.
- Jeśli dokumentacja mówi o konkretnych terminalach, trzymaj się ich, a nie koloru izolacji.
- Przy furtce lub bramie zostaw dodatkowe żyły na sterowanie, jeśli system tego wymaga.
Kolor kabla nie jest schematem sam w sobie
W domofonach nie ma jednego obowiązującego kodu kolorów. Ten sam czerwony przewód w jednej instalacji może oznaczać zasilanie, a w innej wywołanie albo masę, bo producent po prostu dobrał barwy do własnego układu zacisków. Dlatego najpierw patrzę na terminale i symbolikę na urządzeniu, a dopiero potem na kolor izolacji.
| Typ instalacji | Ile żył zwykle pracuje | Co oznacza kolor | Na co uważać |
|---|---|---|---|
| 2-żyłowy bus | 2 | Kolor ma znaczenie pomocnicze, bo obie żyły przenoszą sygnał i zasilanie | Nie zgaduj polaryzacji, jeśli instrukcja nie mówi tego wprost |
| Klasyczny analog audio | Najczęściej 4-5, czasem więcej | Kolory są tylko lokalną konwencją instalatora | Każda żyła ma osobną funkcję, więc pomyłka od razu psuje rozmowę albo otwieranie |
| Wideodomofon 4-wire | 4 | Barwy nie są standardem, liczą się oznaczenia złącza | Na listwie często pojawiają się symbole typu G, A, V i B+ |
| Starsza instalacja wielożyłowa | 6, 8, 12 i więcej | Kolory bywają wygodnym opisem roboczym, niczym więcej | Bez zdjęcia lub opisu starego podłączenia łatwo pomylić dwie podobne żyły |
W dokumentacjach producentów widać to bardzo wyraźnie: w systemach audio wystarcza czasem minimum 2 żyły do połączenia unifonu, ale przy sterowaniu bramą trzeba przewidzieć 4 żyły, a odcinek panel–kaseta elektroniki bywa liczony już w 16 żyłach przy przekroju 0,5 mm. W instalacjach wideo wymagania potrafią wzrosnąć jeszcze bardziej, bo pojawia się przewód parowany, impedancja 100 Ω i nawet 18 żył na jednym odcinku. To najlepszy dowód, że uniwersalny schemat „po kolorach” po prostu nie istnieje.
Skoro barwa nie daje pewności, trzeba najpierw rozpoznać sam system. I to właśnie robię jako następny krok.
Jak rozpoznać, jaki system masz u siebie
Najprostsza metoda jest zaskakująco skuteczna: liczę żyły, sprawdzam oznaczenia modelu i oglądam zaciski. Jeśli instalacja ma tylko dwie żyły, często jest to system magistralowy. Jeśli przewodów jest więcej, zwykle wchodzimy w klasyczny domofon analogowy albo starszy wideodomofon, gdzie osobno prowadzi się audio, wywołanie, masę, zasilanie i sterowanie elektrozaczepem.
- 2 żyły sugerują system busowy, w którym oba przewody przenoszą zarówno dane, jak i zasilanie.
- 4 żyły to częsty układ w prostych wideodomofonach 4-wire, gdzie funkcje są rozdzielone na kilka torów.
- 5-8 żył zwykle oznacza analog z dodatkowymi funkcjami, na przykład otwieraniem furtki, bramy albo drugiego wejścia.
- 12+ żył spotyka się w rozbudowanych, starszych lub zbiorczych instalacjach, gdzie przewód prowadzony jest z zapasem.
Ja zawsze zaczynam od tabliczki znamionowej unifonu, monitora albo kasety zewnętrznej. Model urządzenia mówi więcej niż kolor kabli, bo podpowiada, czy producent przewidział 2-żyłowy bus, klasyczny analog czy system z oddzielnym torem wideo. To ważne szczególnie wtedy, gdy ktoś wymienia tylko słuchawkę i chce zachować stare przewody w ścianie.
Jeśli ustaliłem już typ instalacji, mogę przejść do odczytania samego schematu i przepinania przewodów bez ryzyka przypadkowego zwarcia.

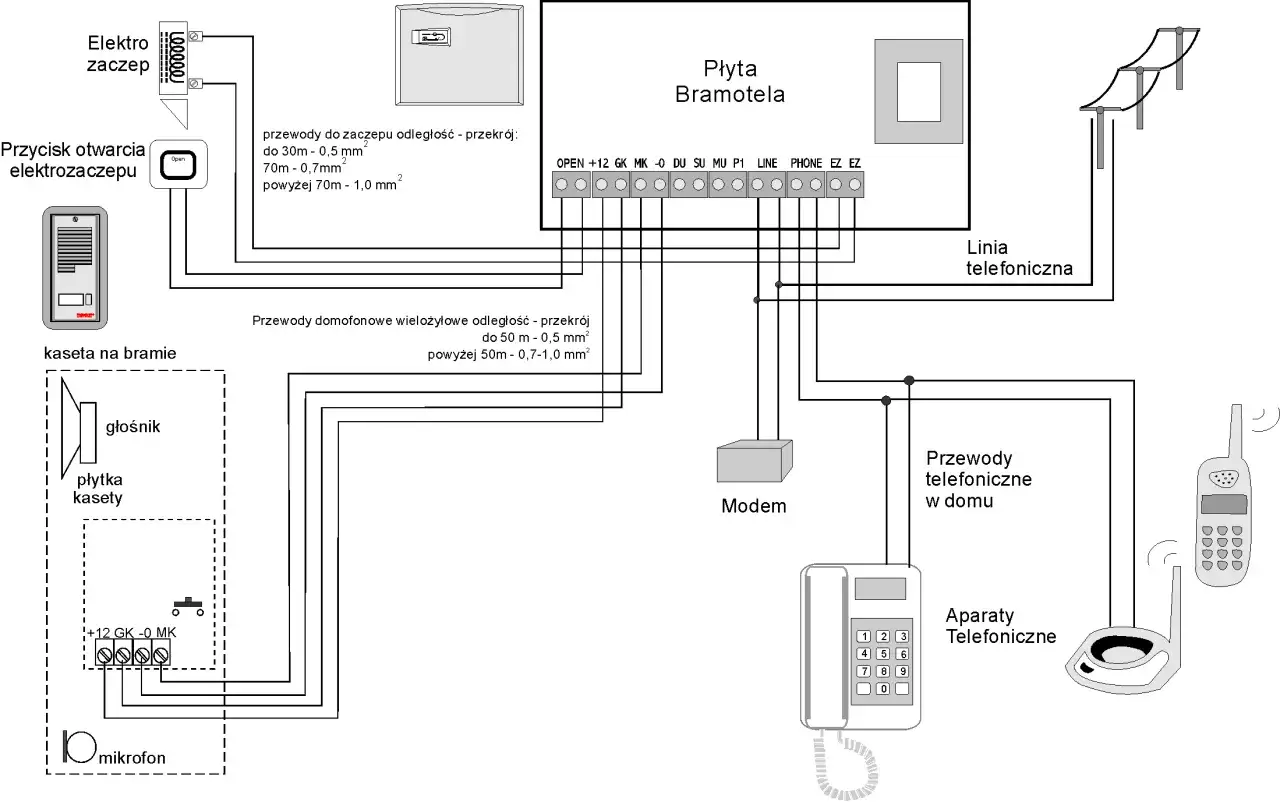

Jak czytać schemat i nie pomylić żył

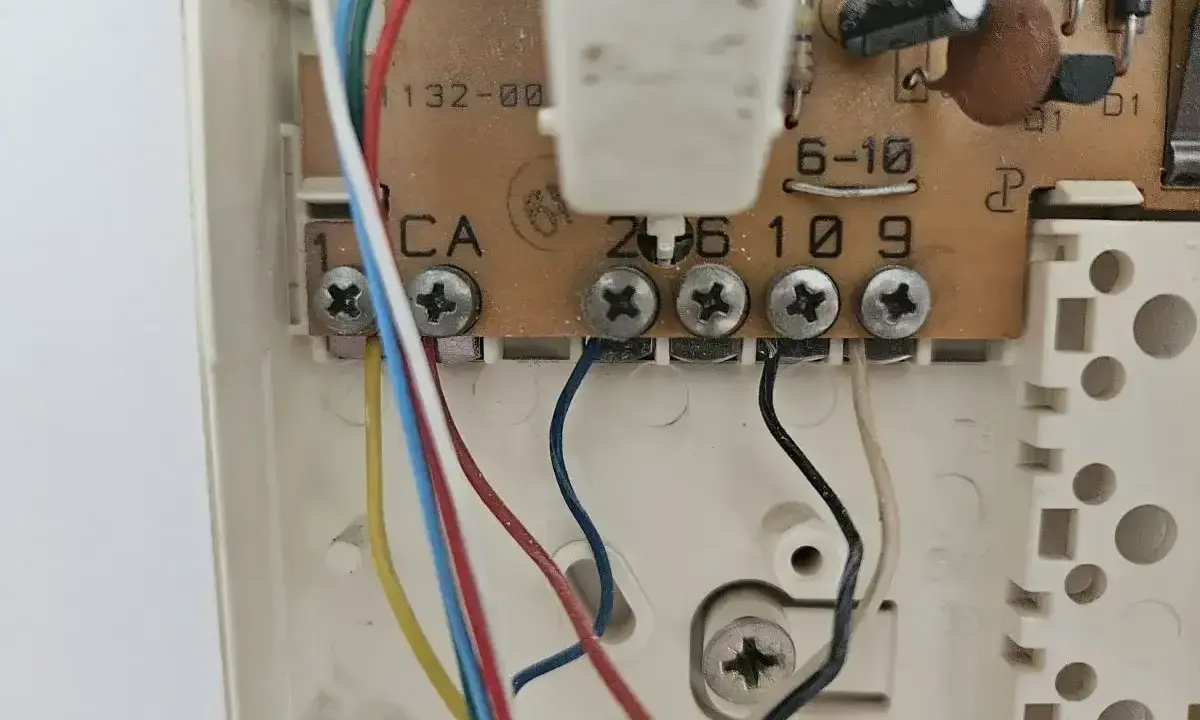

W schemacie nie szukam „ładnego układu kolorów”, tylko logiki połączeń. W praktyce najpierw oglądam zaciski, potem rysuję prostą mapę: który przewód idzie do mikrofonu, który do głośnika, który do wywołania, a który do otwarcia drzwi. Przy wideodomofonach 4-wire często spotyka się oznaczenia G, A, V i B+, więc od początku kieruję się literami na listwie, nie barwą izolacji.
- Wyłączam zasilanie całego układu, a nie tylko sam unifon.
- Robię zdjęcie każdego zacisku przed odpięciem przewodów.
- Opisuję żyły taśmą albo numeruję je markerem.
- Sprawdzam, czy w instrukcji są symbole zacisków, a nie tylko rysunek ogólny.
- Przepinam po jednej żyłe i testuję działanie na bieżąco.
- Na końcu sprawdzam rozmowę, wywołanie i otwieranie furtki lub bramy.
Gdy schemat zniknął razem z dokumentacją, korzystam z multimetru z funkcją ciągłości. To dużo pewniejsze niż zgadywanie na podstawie koloru, zwłaszcza w starszych instalacjach, gdzie ktoś mógł już coś kiedyś poprawiać, łączyć albo przedłużać. W takich przypadkach jeden przewód często ma nawet dwa „historczne” zastosowania, bo był przepinany przy poprzedniej naprawie.
Po takim przygotowaniu sam montaż przestaje być zgadywanką, ale nadal warto wiedzieć, jakie kable i długości są w ogóle rozsądne w praktyce.
Jakie przewody spotkasz w praktyce
Różnice między systemami są większe, niż zwykle się wydaje. W jednym domofonie wystarczy prosty przewód dwużyłowy, a w innym producent wymaga kabla parowanego, określonej średnicy i konkretnej liczby żył. To właśnie dlatego tak łatwo pomylić prostą wymianę unifonu z pełną przebudową instalacji.
| Scenariusz | Typowe wymaganie | Co to oznacza w praktyce |
|---|---|---|
| Audio między kasetą a unifonem | Minimum 2 żyły, przy sterowaniu bramą minimum 4 | Da się zrobić prosty układ, ale dodatkowe funkcje wymagają rezerwy przewodów |
| Odcinek panel zewnętrzny - kaseta elektroniki | Przewód parowany min. 0,5 mm, w jednym z rozwiązań nawet 16 żył, przy bramie dodatkowo 2 żyły | To już nie jest „jakiś kabel do dzwonka”, tylko element całego systemu |
| Instalacja wideo | Przewód parowany min. 0,5 mm, impedancja 100 Ω, nawet 18 żył na odcinku panel - elektronika | Wideo jest bardziej czułe na jakość okablowania niż klasyczny audio |
| Wybrane nowoczesne systemy 2-wire | 2 przewody na magistralę | Kolor żył schodzi na drugi plan, bo całość działa jako wspólna linia komunikacyjna |
W praktyce spotyka się przewody YTDY, YTKSY, UTP, a czasem także inne kable telekomunikacyjne dopuszczone przez producenta. Zdarza się również, że ten sam system pozwala prowadzić instalację w układzie gwiazdy albo magistrali, ale tylko pod warunkiem dotrzymania długości i przekroju. W jednej z popularnych instrukcji granica dla odcinka unifonów wynosi 150 m, co już samo pokazuje, że długość przewodu potrafi mieć realne znaczenie.
Znając ograniczenia kabla, można bezpiecznie przejść do przepinania żył bez ryzyka, że później trzeba będzie zaczynać od zera.
Przepięcie przewodów krok po kroku
To jest moment, w którym większość błędów bierze się z pośpiechu. Ja robię to sekwencyjnie, nawet jeśli całość wydaje się banalna. Jeden przewód na raz, jeden test, jeden wniosek. Taki rytm oszczędza godzinę nerwów i zwykle kończy się poprawnym podłączeniem za pierwszym razem.
- Odłączam zasilanie i upewniam się, że układ nie reaguje.
- Porównuję stary i nowy unifon albo monitor, zanim cokolwiek odkręcę.
- Przenoszę żyły zgodnie z oznaczeniami zacisków, nie zgodnie z kolorem.
- Jeśli jest osobne wyjście na furtkę lub bramę, podłączam je dopiero po sprawdzeniu toru rozmowy.
- Po każdym istotnym przełożeniu robię krótki test wywołania i odsłuchu.
- Na końcu sprawdzam, czy elektrozaczep zwalnia język drzwi bez opóźnień i buczenia.
W systemach 2-wire szczególnie ważne jest, aby nie zakładać z góry, że polaryzacja zawsze zachowuje się tak samo jak w zwykłym zasilaniu. Część urządzeń jest pod tym względem tolerancyjna, część nie, a najlepszym wyznacznikiem nadal pozostaje instrukcja konkretnego modelu. Jeśli więc po przepięciu nic nie działa, nie zgaduję na ślepo, tylko wracam do schematu i sprawdzam zgodność z listwą zaciskową.
Jeżeli coś nadal nie działa, najczęściej winny jest jeden z kilku powtarzalnych błędów, a nie sama słuchawka czy monitor.
Najczęstsze błędy, które wyglądają jak awaria sprzętu
W domofonach bardzo łatwo pomylić rzeczywisty uszkodzony element z błędem montażowym. Z mojego doświadczenia wynika, że większość problemów wynika z luźnego zacisku, złego przypisania żyły albo zbyt ambitnego przedłużenia starego przewodu. Sprzęt psuje się rzadziej, niż się wydaje.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Dzwonek działa, ale nie ma rozmowy | Pomylenie toru mikrofonu i głośnika albo słaby styk na masie | Zaciski audio i dokręcenie śrubek |
| Jest obraz, ale nie ma dźwięku | Źle wpięty tor audio lub uszkodzony przewód wspólny | Porównanie z dokumentacją i test ciągłości |
| Drzwi nie otwierają się mimo poprawnej rozmowy | Brak osobnej żyły, zły odczep zasilania albo problem z elektrozaczepem | Tor sterowania i sam zaczep w furtce |
| W głośniku słychać buczenie lub szum | Luźny styk, zbyt długi przewód albo prowadzenie kabla obok 230 V | Trasa przewodu i jakość połączeń |
| System działa losowo po wymianie | Nieprawidłowo podłączona magistrala lub niezgodny element systemu | Zgodność modelu z resztą instalacji |
Jednego błędu unikam szczególnie konsekwentnie: nie testuję żył przez przypadkowe zwarcie „na chwilę”. W starszej instalacji taki eksperyment potrafi uszkodzić elektronikę szybciej, niż zdążysz odłożyć śrubokręt. Lepiej poświęcić minutę na identyfikację przewodu niż potem wymieniać cały moduł.
Gdy pomimo tego system nadal sprawia problemy, decyzja nie jest już techniczna, tylko ekonomiczna.
Kiedy wymiana domofonu ma większy sens niż dalsze poprawki
Nie każdą instalację opłaca się ratować. Jeśli masz sprawny przewód, ale stary unifon, wymiana pojedynczego elementu zwykle ma sens. Jeśli jednak kabel jest uszkodzony, brakuje żył do furtki, a przy okazji chcesz podglądu z telefonu i integracji z monitoringiem, modernizacja potrafi być rozsądniejsza niż kolejne godziny dłubania w starej magistrali.
| Sytuacja | Co zwykle robię | Orientacyjny koszt |
|---|---|---|
| Uszkodzony tylko unifon | Wymieniam sam aparat, jeśli system jest nadal zgodny | Około 80-105 zł za prosty unifon analogowy |
| Prosty dom jednorodzinny z furtką | Stawiam na klasyczny zestaw analogowy, jeśli nie potrzebuję aplikacji | Zwykle około 120-245 zł za podstawowy zestaw |
| Brakuje żył, ale chcę zachować instalację | Sprawdzam, czy da się przejść na system 2-żyłowy | To zależy od producenta i wymiany części osprzętu |
| Potrzebny podgląd z telefonu i monitoring | Patrzę w stronę wideodomofonu 2-wire lub systemu IP | Kompletne zestawy startują często w okolicach 2 800 zł i więcej |
Jeśli myślisz o inteligentnym domu i monitoringu, właśnie tutaj opłaca się zrobić krok w tył i policzyć, czy obecne okablowanie ma sens dalej utrzymywać. Czasem prosty analog wystarczy do furtki i rozmowy, ale jeśli chcesz rejestrację obrazu, zdalne otwieranie i podgląd na telefonie, nowy system przestaje być fanaberią, a staje się realnym usprawnieniem. Wtedy koszt jest wyższy, ale dostajesz coś więcej niż sam dźwięk dzwonka.
Zostaje już tylko zamknąć instalację w sposób, który ułatwi przyszły serwis, zamiast go utrudnić.
Zamknij instalację dopiero po trzech testach
Po poprawnym podłączeniu nie odkładam narzędzi od razu. Najpierw robię trzy szybkie testy: rozmowę, wywołanie i otwieranie. Jeśli każdy z nich działa płynnie, dopiero wtedy porządkuję przewody, dokręcam obudowę i zostawiam sobie czytelny opis żył.
- Sprawdzam, czy dźwięk idzie w obie strony bez przerywania.
- Testuję elektrozaczep kilka razy pod rząd, nie tylko raz.
- Jeśli system obsługuje drugie wejście lub bramę, sprawdzam je osobno.
- Zostawiam niewielki zapas przewodu, żeby później nie trzeba było go wydzierać z puszki.
- Oznaczam żyły markerem lub opisuję je w notatce przy urządzeniu.
Jeśli planujesz później dołożyć monitoring albo wideodomofon, zostaw jedną wolną parę i opisz ją od razu. Taki drobiazg często decyduje o tym, czy przyszła modernizacja zajmie godzinę, czy cały weekend.
