Satel Slim Line - jak podłączyć czujkę ruchu bez błędów

Podłączenie czujki ruchu z serii Satel Slim Line wydaje się proste, ale w praktyce o jakości całej instalacji decydują trzy rzeczy: właściwy tryb wejścia w centrali, poprawne zasilanie i sensowne miejsce montażu. Jeśli te elementy są ustawione dobrze, system alarmowy działa stabilnie, a automatyka w domu lub monitoringu nie produkuje fałszywych zdarzeń przy każdym przeciągu czy podmuchu klimatyzacji. Poniżej rozkładam temat na konkretne kroki: od zacisków i rezystorów, przez montaż, po dobór wersji czujki do mieszkania, domu i bardziej wymagającej instalacji.

Co naprawdę oznacza podłączenie czujki z tej serii

W tej rodzinie urządzeń nie chodzi tylko o „wpięcie dwóch kabelków”. Ja patrzę na to jak na połączenie trzech obwodów: zasilania, alarmu i sabotażu. Dopiero czwarty element, czyli LED, jest dodatkiem, który ułatwia diagnostykę albo współpracę z centralą. W praktyce najczęściej spotkasz czujki z zaciskami 12V/+12V, COM, NC, TMP i LED.

Najważniejsze pojęcie to 2EOL, czyli podłączenie z parametryzacją końca linii. W takim układzie centrala rozróżnia alarm, sabotaż i przerwę w przewodzie dzięki rezystorom. W Slim Line często masz rezystory wbudowane, więc nie dokładam ich „na ślepo” drugi raz, tylko ustawiam czujkę i centralę zgodnie z tym samym trybem. To drobiazg, ale właśnie na tym etapie powstaje większość późniejszych problemów z wejściem.

Gdy rozumiesz role zacisków, łatwiej dobrać sam wariant czujki do miejsca montażu i oczekiwanego poziomu odporności na zakłócenia.

Który wariant Slim Line ma sens w domu i monitoringu

W praktyce nie wybierałbym tych czujek wyłącznie po nazwie. Liczy się to, co ma wykrywać urządzenie i w jakich warunkach będzie pracować. Jedna instalacja to spokojny korytarz w mieszkaniu, a inna to garaż, wiatrołap albo salon z klimatyzacją i dużymi przeszkleniami. Tu różnica między PIR, dualem, PET i PRO naprawdę ma znaczenie.

Jeśli mam podać prostą zasadę, to brzmi ona tak: PIR wybieram tam, gdzie warunki są spokojne, DUAL tam, gdzie chcę większej odporności na fałszywe alarmy, a PRO wtedy, gdy liczy się wyższy poziom zabezpieczenia. Wersje z oświetleniem są wygodne, ale podnoszą pobór prądu, więc przy większej liczbie czujek trzeba policzyć obciążenie wyjścia AUX, zamiast zakładać, że „jakoś się zmieści”.

Kiedy model jest już wybrany, można przejść do samego okablowania i montażu bez ryzyka, że później trzeba będzie wracać do rozdzielnicy.

Jak podłączyć czujkę krok po kroku

Ja zawsze zaczynam od wyłączenia zasilania centrali i sprawdzenia, czy instalacja faktycznie jest martwa. To nie jest formalność, tylko realna ochrona elektroniki i własnego czasu. Dopiero potem przechodzę do mechaniki i przewodów.

1. Wyłącz zasilanie centrali alarmowej i odczekaj chwilę, aż układ się rozładuje.
2. Otwórz obudowę czujki, a w wersjach z wyjmowaną elektroniką ostrożnie wyjmij moduł, nie dotykając pyroelementu.
3. Wyznacz miejsce wejścia przewodu i wykonaj otwory montażowe w podstawie obudowy.
4. Poprowadź przewód tak, żeby nie był zgnieciony, a przy montażu na uchwycie zadbaj o prawidłowe przejście kabla i styku sabotażowego.
5. Przymocuj podstawę do ściany albo sufitu, a jeśli potrzebujesz korekty kąta, użyj uchwytu montażowego zgodnego z modelem.

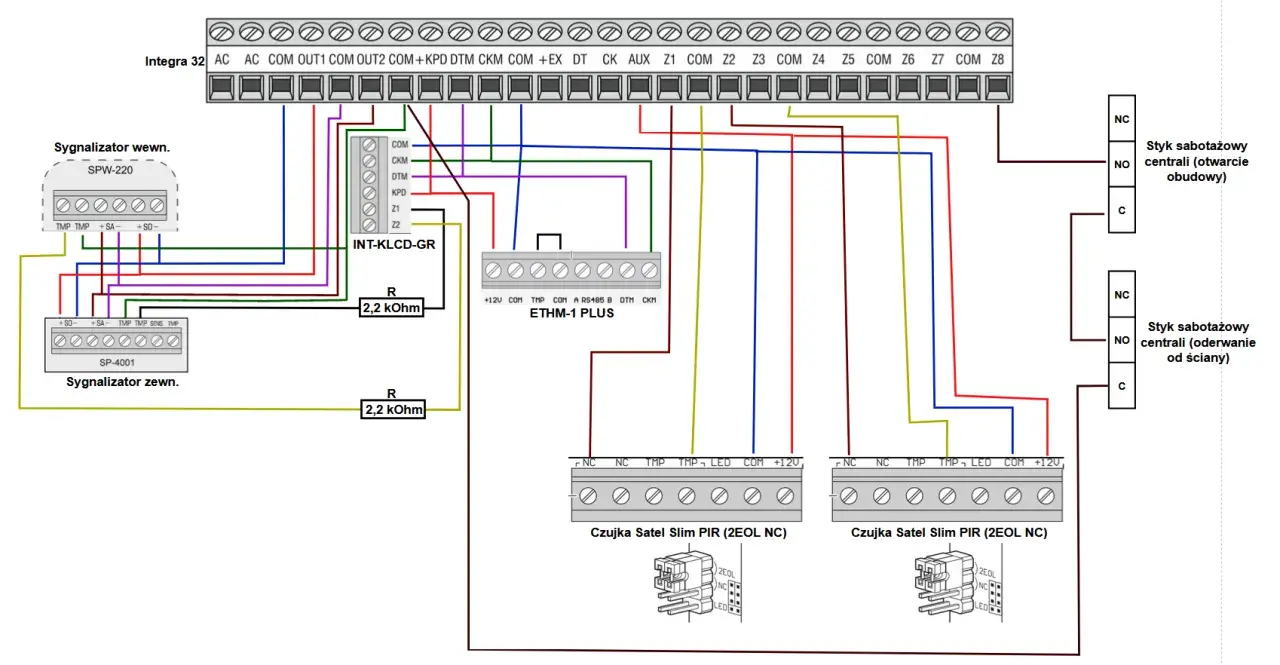

6. Podłącz zasilanie, masę, wyjście alarmowe i sabotaż. Jeśli używasz sterowania LED, dołącz też odpowiedni przewód do zacisku LED.
7. Ustaw tryb pracy wyjść i rezystorów zgodnie z centralą. W praktyce oznacza to wybór między klasycznym NC a 2EOL oraz sprawdzenie, czy czujka korzysta z rezystorów wbudowanych.
8. Włóż moduł elektroniki z powrotem, zamknij obudowę, włącz zasilanie i odczekaj około 30 sekund na rozruch.
9. Wykonaj test przejścia przez cały obszar detekcji i dopiero wtedy uznaj montaż za zakończony.

W modelach z funkcją sterowania LED można ją powiązać z wyjściem centrali, ale nie jest to obowiązkowe do samego działania alarmu. W instalacjach z systemem Integra sensownie działa to wtedy, gdy chcesz mieć czytelną sygnalizację testu wejść albo zdalne włączenie diody podczas serwisu. Jeśli korzystasz z uchwytu, pamiętaj też o sabotażu uchwytu - ten punkt często bywa pomijany, a potem centrala zgłasza niepotrzebne usterki.

Po takim montażu decydują już głównie miejsce i kierunek patrzenia czujki. I właśnie tu najłatwiej wygrać albo przegrać całą instalację.

Jak wybrać miejsce montażu, żeby uniknąć fałszywych alarmów

To jest ten etap, na którym wielu instalatorów oszczędza kilka minut, a później traci godziny na wracanie do ustawień. Dobra czujka potrafi pracować bardzo stabilnie, ale tylko wtedy, gdy nie patrzy w stronę grzejnika, okna z mocnym słońcem albo nawiewu z klimatyzacji. Z mojego doświadczenia największą różnicę robi nie sama marka czujki, tylko to, czy potraktuje się serio warunki otoczenia.

Najbezpieczniejsza wysokość montażu to zwykle około 2,4 m. W wielu wariantach tyle właśnie zaleca producent. Jeżeli montujesz wyżej lub niżej, zrób pełny test zasięgu, bo każdy centymetr zmienia geometrię obszaru detekcji. Przy montażu na wysokości innej niż zalecana łatwo dojść do sytuacji, w której czujka niby działa, ale w praktyce łapie ruch zbyt późno albo zbyt wcześnie.

• Nie montuję czujek na zewnątrz, jeśli model nie jest do tego przeznaczony.
• Unikam kierowania ich na okna z ostrym światłem słonecznym i odbicia od błyszczących powierzchni.
• Nie ustawiam ich na klimatyzator, wentylator ani źródło ciepła.
• Jeśli ruch ma być wykrywany w korytarzu, staram się, by przejście było prostopadłe do „linii widzenia” czujki.
• Przy modelach PET pilnuję, by montaż nie osłabiał funkcji odporności na zwierzęta.
• Jeżeli potrzebna jest korekta kąta, wolę zrobić ją świadomie uchwytem niż przypadkowym podkładaniem elementów pod obudowę.

W modelach PET producenci zwykle wymagają bardziej „czystego” montażu, bez pochylenia i bez kombinowania z uchwytem, jeśli ma działać odporność na zwierzęta. To ważny detal, bo wiele osób kupuje wersję PET, a potem montuje ją tak samo jak zwykły PIR. Wtedy funkcja, za którą zapłaciłeś, nie ma szans zadziałać tak dobrze, jak powinna.

To właśnie warunki montażu rozstrzygają, czy potrzebujesz zwykłej wersji, PET, LUNA czy PRO, więc przejście do doboru modelu ma tu pełny sens.

Jak dobrać wersję do mieszkania, garażu i bardziej wymagającej instalacji

Gdy ktoś pyta mnie, który wariant wybrać, nie zaczynam od katalogu, tylko od miejsca. Inna czujka sprawdzi się w spokojnym salonie, a inna w garażu z nagłymi zmianami temperatury i większym ryzykiem zakłóceń. Takie dopasowanie zwykle daje lepszy efekt niż próba „przepchnięcia” jednej uniwersalnej wersji wszędzie.

Warto też pamiętać o zasilaniu. W najprostszych wersjach pobór prądu jest niski, ale modele z oświetleniem lub antymaskingiem potrafią zużywać zauważalnie więcej. Dlatego przy większej liczbie czujek nie liczę „na oko”, tylko sprawdzam, czy wyjście AUX centrali i cała magistrala zasilania mają jeszcze zapas. To szczególnie ważne w instalacjach łączących alarm, monitoring i automatykę domową w jednym obiekcie.

Gdy montaż i model są już sensownie dobrane, zostają jeszcze błędy, które najłatwiej wyłapać od razu po uruchomieniu.

Najczęstsze błędy, które psują efekt po montażu

Najwięcej problemów nie bierze się z awarii czujki, tylko z drobnych decyzji instalacyjnych. Ja zwykle sprawdzam te same rzeczy, bo to one najczęściej powodują fałszywe alarmy albo brak reakcji na ruch.

• Zły tryb wejścia w centrali - czujka jest podłączona jak NC, a centrala oczekuje 2EOL albo odwrotnie.
• Brak testu po włączeniu - czujka potrzebuje czasu na rozruch i walk test, więc nie oceniam jej działania po pierwszych sekundach.
• Zbyt wysoka czułość - w małym pomieszczeniu albo przy grzejniku potrafi to od razu wywołać kłopoty.
• Montaż w złym kierunku - ruch wzdłuż osi detekcji działa gorzej niż przejście prostopadłe.
• Pominięty sabotaż - wtedy system jest mniej odporny na otwarcie obudowy lub odłączenie czujki.
• Przypadkowe zasłanianie soczewki - ozdoby, kable albo elementy wykończenia potrafią ograniczyć pole widzenia bardziej, niż się wydaje.
• Brak uwzględnienia zwierząt - jeśli w domu są koty lub małe psy, zwykły PIR często wymaga dodatkowej korekty, której PET uniknie.

W systemach bardziej rozbudowanych dochodzi jeszcze jeden błąd: ludzie zakładają, że każda czujka może być sterowana i raportowana w ten sam sposób. Tymczasem w praktyce sposób pracy LED, tryb wejścia, zdalne sterowanie i logika automatyki zależą od centrali oraz od tego, jak zaprogramujesz konkretne wejście. Jeśli to pominiesz, czujka dalej będzie działać, ale nie tak, jak oczekujesz.

Co warto zapisać po montażu, żeby później nie wracać do tej rozdzielnicy

Po uruchomieniu instalacji robię jeszcze jedną rzecz, która oszczędza sporo czasu przy serwisie: zapisuję parametry montażu. To brzmi banalnie, ale po kilku miesiącach właśnie te notatki ratują sytuację, kiedy trzeba zmienić czułość, odtworzyć konfigurację albo sprawdzić, dlaczego jedna strefa zachowuje się inaczej niż reszta.

• Model czujki i wersję, którą zamontowałem.
• Tryb wejścia w centrali, czyli NC, 2EOL albo inną używaną konfigurację.
• Wysokość montażu i informację, czy czujka pracuje na uchwycie.
• To, czy LED jest sterowany z centrali, czy działa lokalnie.
• Pozycję zworki lub ustawienie rezystorów, jeśli używam parametryzacji.
• Wynik walk testu i ewentualne poprawki po pierwszym uruchomieniu.

Jeśli chcesz, żeby system alarmowy i automatyka domowa działały przewidywalnie, właśnie te szczegóły mają większą wartość niż sama marka czujki. Dobrze podłączona i poprawnie ustawiona Slim Line nie wymaga później ciągłego poprawiania, a to w instalacji monitoringu jest najważniejszy test jakości.
