Podłączenie kontaktronu - NC, EOL i 2EOL bez błędów

Kontaktron to jeden z najprostszych, a jednocześnie najbardziej praktycznych elementów ochrony obwodowej. Dobrze wpięty pilnuje drzwi, okien, bramy garażowej albo klapy serwisowej, a w smart home może też uruchamiać powiadomienia, sceny świetlne czy nagrywanie z kamer. Poniżej pokazuję, jak podłączyć kontaktron tak, żeby działał pewnie, był zgodny z wejściem centrali lub modułu i nie sprawiał problemów po kilku tygodniach użytkowania.

Co trzeba wiedzieć o kontaktronie zanim weźmiesz śrubokręt

Kontaktron działa bardzo prosto: gdy magnes jest blisko, styki pozostają w określonym stanie, a gdy się oddali, obwód się zmienia i centrala widzi naruszenie. W praktyce najważniejsze nie jest samo „czy to zadziała”, tylko jakim typem wejścia sterujesz i czy system ma tylko wykrywać otwarcie, czy również nadzorować przerwę w kablu albo próbę sabotażu. Ja zawsze zaczynam właśnie od tej decyzji, bo od niej zależy cała reszta okablowania.

W instrukcjach SATEL wprost rozróżnia się wejścia NC, NO, EOL oraz 2EOL/NC i 2EOL/NO. To ważne, bo ten sam kontaktron można podłączyć w kilku wariantach, ale nie każdy daje ten sam poziom kontroli nad stanem linii. Jeśli czujka ma styk sabotażowy TMP, zyskujesz dodatkową warstwę ochrony, bo system widzi nie tylko otwarcie drzwi, ale też próbę rozkręcenia obudowy.

Druga rzecz to miejsce montażu. Kontaktron daje najlepszy efekt, gdy obie części są ustawione osiowo i gdy zachowujesz odstęp przewidziany dla danego modelu. W praktyce nie robi się tego „na oko”, bo nawet niewielkie przesunięcie potrafi wywoływać losowe alarmy albo całkowicie zablokować detekcję. To właśnie dlatego przejście do schematu podłączenia ma sens dopiero wtedy, gdy wiesz, gdzie i po co montujesz sam element.

Schemat podłączenia w najczęstszych wariantach

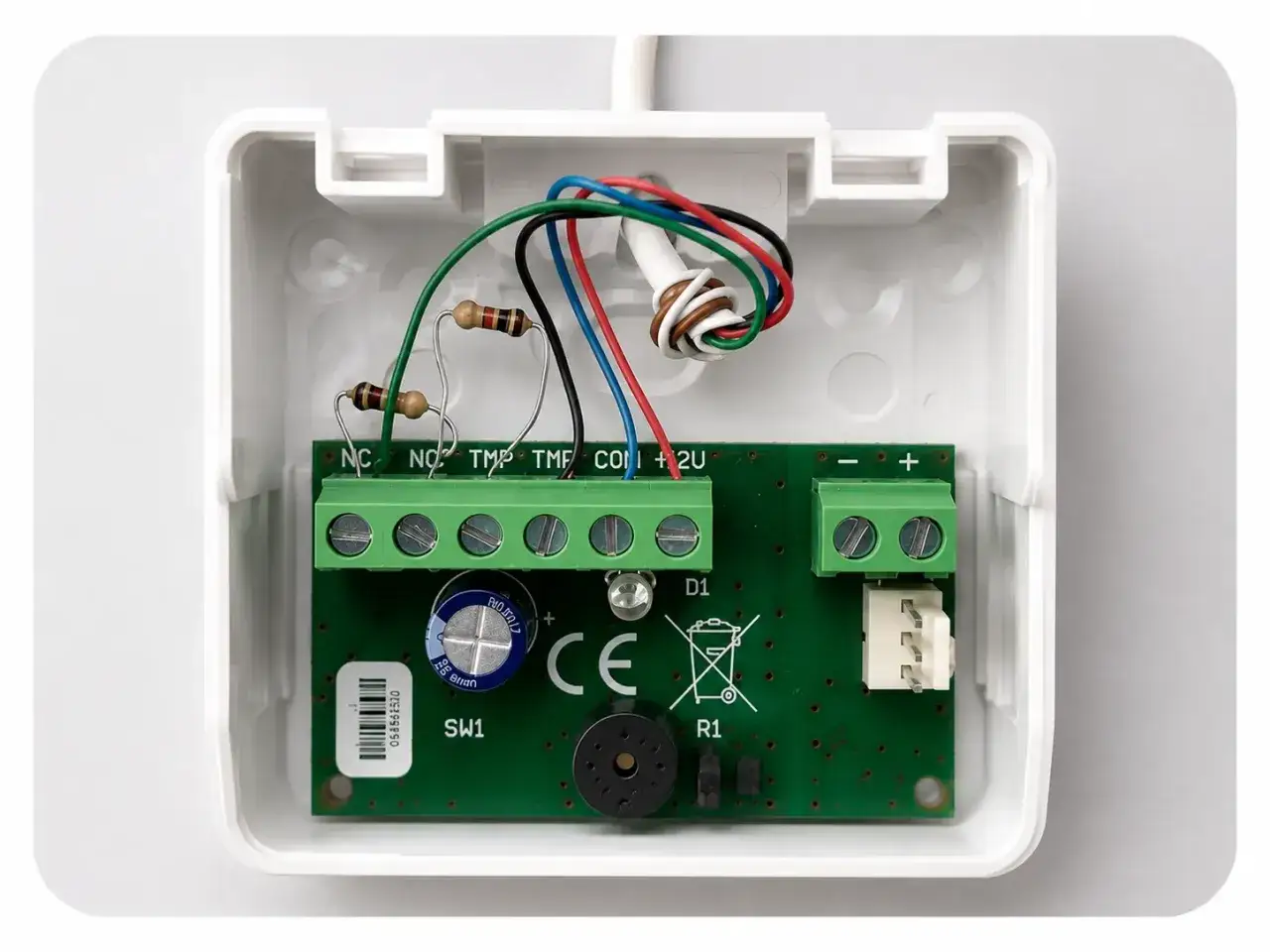

Najprostsze podłączenie to dwa przewody prowadzące z kontaktronu do wejścia centrali, zwykle do zacisku strefy i COM. W wariancie NC centrala traktuje obwód jako poprawny wtedy, gdy jest zamknięty, a alarm zgłasza przy jego przerwaniu. To rozwiązanie jest popularne, bo jest czytelne i łatwe do uruchomienia, ale nie daje tak dobrej kontroli nad samym okablowaniem jak EOL.

Warto pamiętać, że wartości rezystorów nie są uniwersalne. W praktyce spotyka się między innymi 1 kΩ, 2,2 kΩ, 4,7 kΩ i 8,2 kΩ, ale zawsze trzeba trzymać się tego, co dopuszcza konkretna centrala. SATEL i ABUS pokazują kilka poprawnych kombinacji, lecz to nie oznacza, że każda centrala zaakceptuje ten sam zestaw.

Jeśli obwód ma być nadzorowany, rezystor EOL montuje się przy końcu linii, a nie przy samej centrali. Dzięki temu system widzi nie tylko otwarcie lub zamknięcie styku, ale też to, czy ktoś nie przeciął przewodu po drodze. To właśnie ten detal odróżnia „działa” od „działa i faktycznie pilnuje”.

Gdy już wiesz, który wariant wybierasz, można przejść do samego montażu i połączenia przewodów.

Jak podłączyć kontaktron krok po kroku

Ja zwykle dzielę montaż na kilka krótkich etapów, bo wtedy trudniej o pomyłkę. Kontaktron nie wymaga specjalistycznych narzędzi, ale wymaga porządku, sprawdzenia typu wejścia i testu po każdej ważniejszej czynności. Takie podejście oszczędza potem godzin szukania, dlaczego jedno skrzydło działa, a drugie wywołuje fałszywe naruszenia.

1. Wyłącz zasilanie centrali lub modułu, do którego podłączasz czujkę. Przy instalacji alarmowej to podstawowa zasada, nawet jeśli pracujesz tylko na niskim napięciu.
2. Sprawdź, jaki tryb obsługuje wejście: NC, NO, EOL czy 2EOL. Bez tego łatwo wpiąć dobry kontaktron w złą logikę i uznać, że czujka jest uszkodzona.
3. Przykręć część stałą do ościeżnicy, a magnes do skrzydła drzwi lub okna. W praktyce to właśnie tutaj najczęściej popełnia się błąd, bo elementy bywają zamieniane miejscami albo ustawiane zbyt daleko od siebie.
4. Ustaw osiowanie i odstęp zgodny z dokumentacją modelu. W niektórych czujkach SATEL odległość zamknięcia i otwarcia wynosi odpowiednio 18 mm i 28 mm, ale to tylko przykład, nie reguła dla wszystkich produktów.
5. Poprowadź przewód do centrali lub modułu. Unikaj równoległego prowadzenia obok przewodów 230 V, bo w instalacjach domowych to jeden z prostszych sposobów na zakłócenia.

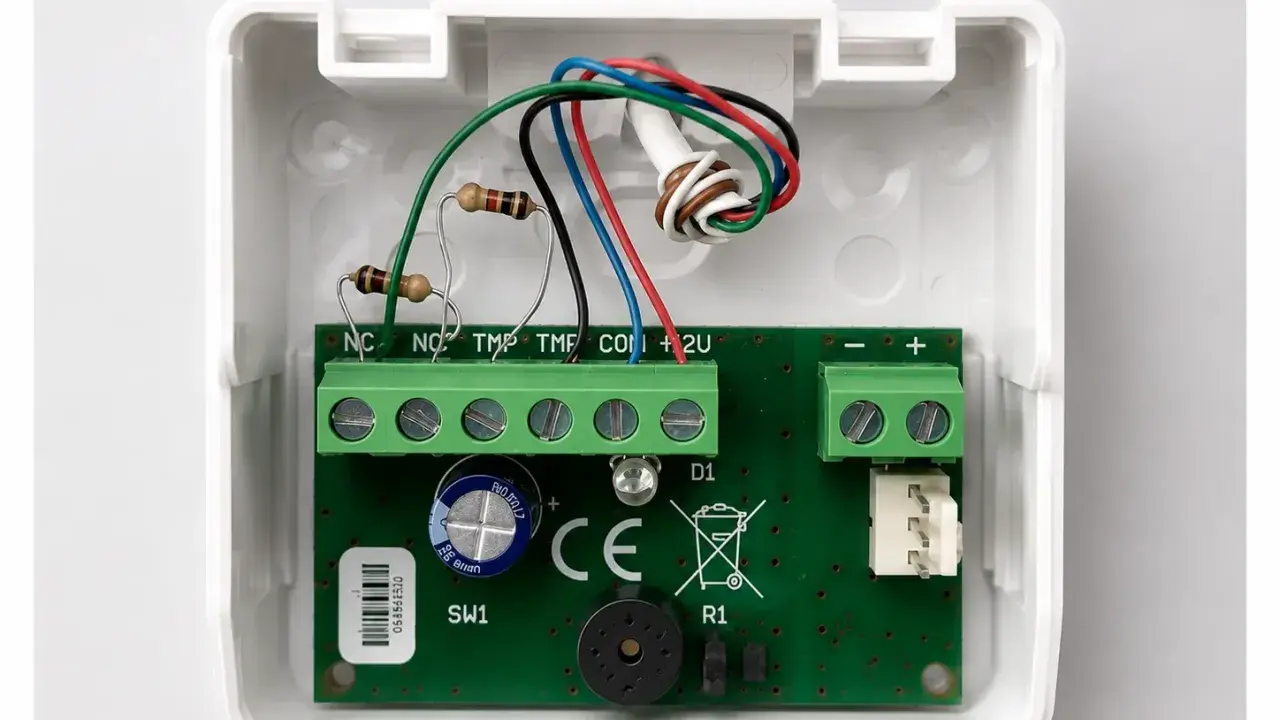

6. Wepnij przewody do właściwych zacisków i, jeśli wymagany jest EOL, umieść rezystor na końcu pętli. Jeśli używasz 2EOL, dołóż też obwód sabotażowy TMP zgodnie ze schematem producenta.
7. Zaprogramuj wejście w centrali albo w module smart home i wykonaj testy: zamknięcie, otwarcie, lekkie uchylenie oraz próbę sabotażu obudowy, jeśli czujka ją posiada.

Przy drzwiach wejściowych i oknach uchylnych zwracam szczególną uwagę na luzy skrzydła. Jeśli elementy są ustawione zbyt ciasno, system może działać dziś, ale zacząć fałszować zimą albo po naturalnej pracy stolarki. Lepiej zostawić bezpieczny margines niż liczyć, że „na styk” wystarczy na lata.

Warto też pamiętać o prostym podziale: kontaktron montuję na stałej części, magnes na ruchomej. To nie jest detal kosmetyczny, tylko praktyka, która poprawia stabilność całego układu. Ten sam układ warto potem porównać z innymi trybami pracy, żeby świadomie wybrać rozwiązanie, a nie tylko skopiować pierwszy lepszy schemat.

NC, NO, EOL i 2EOL - co wybrać w praktyce

W codziennym montażu najczęściej wygrywa NC albo 2EOL/NC. NC jest prostsze, a 2EOL daje po prostu więcej informacji o stanie obwodu. Jeśli zależy Ci na monitorowaniu drzwi wejściowych, okien parteru albo przejścia do garażu, ja zwykle skłaniam się właśnie ku rozwiązaniu z nadzorem linii, bo różnica w komforcie jest później bardzo odczuwalna.

Jeśli system ma pracować też jako element automatyki, a nie tylko alarmu, przydaje się wejście binarne albo beznapięciowe, czyli takie, które tylko odczytuje stan styku. W nowszych centralach, takich jak te opisywane przez ABUS, wejścia można też łączyć z logiką automatyki domowej, ale sens ma to dopiero wtedy, gdy cała pętla jest nadal nadzorowana. Z mojego punktu widzenia to ważne: smart home ma ułatwiać życie, a nie udawać zabezpieczenie bez kontroli przewodu.

W praktyce oznacza to prostą zasadę. Do zwykłego powiadomienia o otwarciu wystarczy prosty styk. Do realnej ochrony, gdzie liczy się też wykrycie przecięcia kabla albo sabotażu obudowy, lepiej brać NC z EOL albo 2EOL. Ten wybór prowadzi już prosto do tego, jak kontaktron pracuje w systemie inteligentnego domu i monitoringu.

Jak wykorzystać kontaktron w smart home i monitoringu

W inteligentnym domu kontaktron najczęściej wpina się do wejścia, które rozpoznaje stan otwarty lub zamknięty, a potem buduje na tym automatyzacje. Dla mnie najbardziej sensowne są trzy scenariusze: powiadomienie o otwarciu drzwi lub okna, uruchomienie sceny świetlnej i wyzwolenie nagrywania z kamery. To prosty czujnik, ale daje zaskakująco dużo możliwości, jeśli system umie dobrze interpretować jego sygnał.

• Powiadomienie sprawdza się, gdy chcesz wiedzieć, że ktoś wszedł lub zostawił uchylone okno.
• Scena świetlna bywa przydatna w wiatrołapie, garażu albo przy wejściu nocą.
• Monitoring z kamerą zyskuje na tym, że nagrywanie startuje od konkretnego zdarzenia, a nie przypadkowo.
• Kontrola czasu otwarcia pomaga przy drzwiach technicznych, lodówkach przemysłowych albo szafkach serwisowych.

Najważniejsze ograniczenie jest proste: nie każdy moduł smart home przyjmie sygnał z kontaktronu bezpośrednio. Jeśli wejście oczekuje konkretnego napięcia, używam przekaźnika pośredniczącego albo modułu wejściowego, który jest do tego przewidziany. Nie łączę styków „na siłę”, bo to nie tylko psuje działanie, ale też może uszkodzić elektronikę.

Kontaktron dobrze współpracuje z monitoringiem, ale nie zastępuje żadnego z pozostałych elementów. Kamera pokazuje obraz, alarm daje reakcję, a kontaktron dostarcza precyzyjnego zdarzenia, które uruchamia całą sekwencję. Właśnie dlatego tak dobrze pasuje do systemów domowych i małych instalacji komercyjnych, gdzie liczy się prostota i przewidywalność.

Skoro wiesz już, jak użyć go w automatyce i alarmie, warto przyjrzeć się błędom, które najczęściej psują efekt nawet przy poprawnym schemacie.

Najczęstsze błędy, które psują działanie

W praktyce większość problemów z kontaktronem nie wynika z samego sensora, tylko z montażu. Złe ustawienie, przypadkowy dobór rezystora albo prowadzenie przewodu obok zakłóceń potrafią zamienić prosty obwód w źródło fałszywych alarmów. Z mojego doświadczenia wynika, że te same instalacje potrafią działać bez zarzutu albo sprawiać kłopoty, choć elementy są identyczne, różni się tylko sposób montażu.

• Magnes jest za daleko albo nie jest ustawiony osiowo względem kontaktronu.
• Sensor trafia na metalową powierzchnię bez uwzględnienia wpływu podłoża lub bez dystansu.
• Rezystor ma złą wartość lub został wpięty w złym miejscu obwodu.
• Wejście centrali jest ustawione inaczej niż pracuje rzeczywisty obwód, na przykład NC zamiast EOL.
• Przewód alarmowy biegnie razem z zasilaniem 230 V, przez co system łapie zakłócenia.
• Pominięto sabotaż, mimo że czujka i centrala go obsługują.
• Test wykonano tylko raz, przy idealnie domkniętym skrzydle, bez sprawdzenia uchyłu i luzów.

Do tego dochodzi jeszcze jedna rzecz, którą wiele osób lekceważy: warunki pracy stolarki. Okno, które dziś domyka się idealnie, po sezonie albo po kilku latach może pracować inaczej. Dlatego zostawiam minimalny, ale realny margines na ruch skrzydła i nie montuję czujki „na styk”.

Jeżeli po montażu coś nadal nie gra, to zazwyczaj nie trzeba wymieniać całego sprzętu. Najpierw sprawdzam położenie magnesu, potem typ wejścia, a dopiero później sam kontaktron. Taka kolejność oszczędza czas i prowadzi prosto do ostatniego etapu, czyli sensownej kontroli po instalacji.

Co jeszcze sprawdzić po montażu, żeby system nie fałszował alarmów

Po zakończeniu montażu robię krótki test w kilku pozycjach, nie tylko przy całkowitym zamknięciu. Sprawdzam otwarcie, lekkie uchylenie, docisk skrzydła i reakcję po zdjęciu obudowy, jeśli dostępny jest styk TMP. Dzięki temu od razu widzę, czy instalacja jest stabilna, czy tylko „na papierze” wygląda dobrze.

Warto też zapisać sobie najważniejsze parametry: typ wejścia, wartość rezystora, miejsce zakończenia pętli i nazwę strefy. Taki prosty opis bardzo pomaga po miesiącach, kiedy trzeba coś rozbudować albo poprawić. Przy większej liczbie okien i drzwi to wręcz obowiązek, bo po czasie nikt nie pamięta, które wejście było NC, a które działało w 2EOL.

Jeśli kontaktron ma pilnować miejsca narażonego na wilgoć, wibracje albo częste trzaskanie drzwiami, wybieram model przeznaczony do takich warunków, a nie najtańszy wariant „do wszystkiego”. Dobrze dobrany sensor i poprawny montaż robią większą różnicę niż jakakolwiek kosmetyka w aplikacji. I właśnie to jest najuczciwsza odpowiedź na pytanie o podłączenie: nie chodzi tylko o dwa przewody, ale o cały układ, który ma działać przewidywalnie przez lata.
