PIR, czyli pasywny czujnik podczerwieni, to jeden z tych elementów automatyki, które wyglądają niepozornie, a robią dużą różnicę w alarmie, oświetleniu i prostym monitoringu domu. W tym artykule wyjaśniam, jak działa, gdzie ma sens, jakie ma ograniczenia i jak dobrać go tak, żeby nie walczył z każdym ruchem zasłon czy ciepłym nawiewem.
Najważniejsze informacje o czujniku PIR w skrócie
- PIR wykrywa zmiany promieniowania podczerwonego, a nie obraz czy dźwięk.
- Najlepiej reaguje na ruch człowieka lub zwierzęcia przez strefy detekcji, a nie na spokojną obecność.

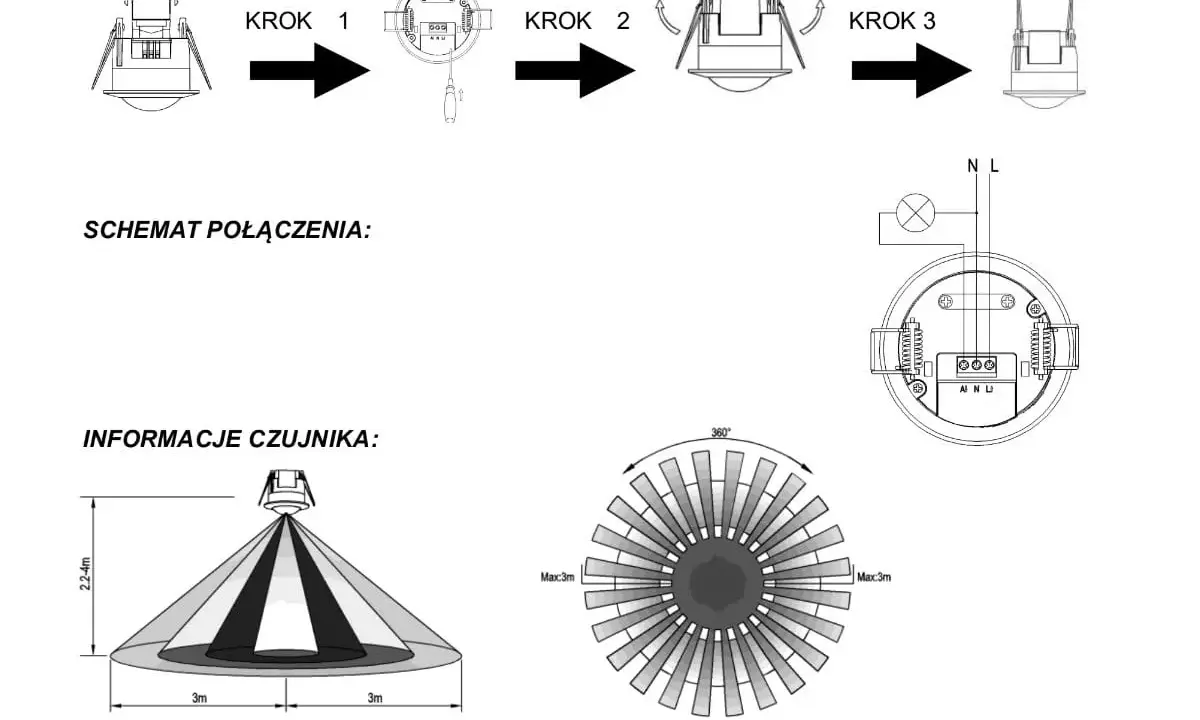

- W popularnych modułach zasięg to zwykle kilka metrów, a kąt detekcji bywa około 110°; w wersjach sufitowych spotyka się 360°.
- Po włączeniu czujnik potrzebuje chwili na stabilizację, często 10-60 sekund.
- Fałszywe alarmy najczęściej wywołują źle dobrana wysokość, przeciągi, grzejniki, słońce i złe ustawienie stref.
- Do trudniejszych pomieszczeń lepiej sprawdza się PIR z dodatkowymi filtrami albo czujnik dual-tech.
Czym jest czujnik PIR i co naprawdę wykrywa
W elektronice skrót PIR oznacza Passive Infrared, czyli pasywny czujnik podczerwieni. „Pasywny” znaczy tu tyle, że sam niczego nie emituje, tylko odbiera zmiany promieniowania cieplnego w swoim polu widzenia. W praktyce nie chodzi o wykrywanie kształtu człowieka, tylko o to, że ciepłe ciało porusza się na tle chłodniejszego otoczenia.
To ważne rozróżnienie, bo od niego zależą oczekiwania wobec całego systemu. PIR jest świetny do wykrywania ruchu w pomieszczeniu, uruchamiania światła, powiadomień albo prostego alarmu, ale nie zastępuje kamery, nie rozpoznaje osoby i nie daje obrazu sytuacji. Ja traktuję go jak tani, energooszczędny „wykrywacz obecności w ruchu”, a nie sensor uniwersalny.
W polskich sklepach i poradnikach skrót PIR bywa mylony z innymi znaczeniami, dlatego warto od razu odsiać nieporozumienia: tutaj chodzi o elektronikę, automatykę i monitoring, nie o izolację ani fizjoterapię. To porządkuje temat i od razu ustawia go w kontekście inteligentnego domu.
Jak to działa od strony fizycznej, wyjaśniam poniżej.
Jak działa pasywny czujnik podczerwieni
W środku czujnika znajdują się zwykle dwa elementy piroelektryczne i soczewka Fresnela. Soczewka dzieli pole widzenia na strefy, a elementy porównują ilość padającej podczerwieni. Gdy w kadrze pojawia się ruchoma, ciepła osoba, sygnał z jednej części zmienia się względem drugiej i elektronika uznaje to za ruch.
Najprościej mówiąc: czujnik nie reaguje na samą temperaturę pokoju, tylko na zmianę. Jeśli ktoś przejdzie przez pomieszczenie, sygnał się pojawia. Jeśli usiądzie bez ruchu, PIR po chwili zwykle przestaje go „widzieć”. To właśnie dlatego w salonie może działać świetnie jako wyzwalacz światła, ale już do obserwacji długiej, nieruchomej obecności lepiej dobrać coś dokładniejszego.
Po uruchomieniu czujnik często potrzebuje czasu na ustabilizowanie się. W prostych modułach hobbystycznych to zazwyczaj 10-60 sekund, a w niektórych zastosowaniach projektowych można spotkać też dłuższe wyciszenie startowe. To nie wada, tylko normalny etap „uczenia się” tła termicznego po włączeniu.

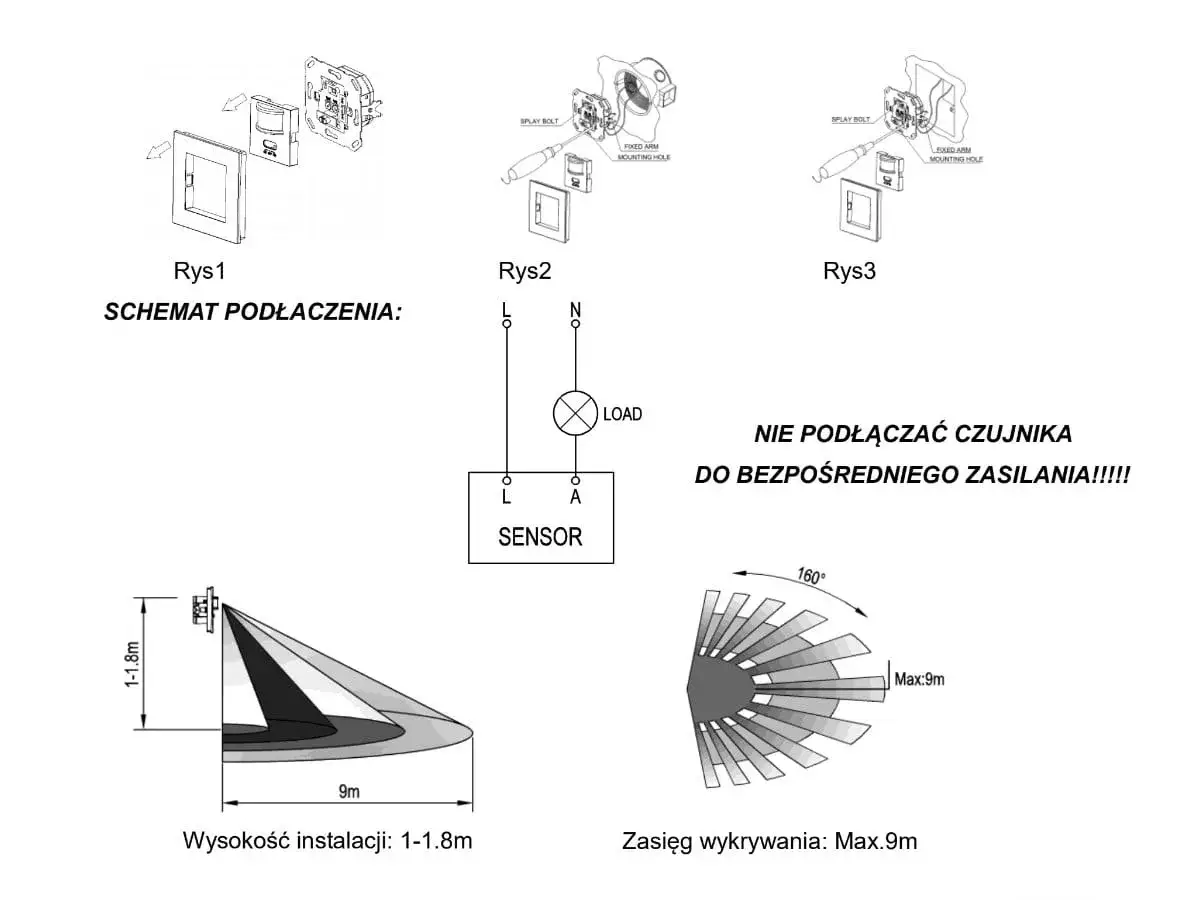

Warto też pamiętać o geometrii detekcji. Popularne moduły mają często zasięg rzędu 3-7 m i kąt około 110°, ale to nie są sztywne parametry całej technologii, tylko typowe wartości dla określonych modeli. Inaczej wygląda sensor ścienny, inaczej sufitowy, a jeszcze inaczej wersja do wąskiego korytarza. To właśnie dlatego miejsce montażu robi tak dużą różnicę, o czym piszę dalej.
Gdzie PIR ma największy sens w inteligentnym domu i monitoringu
Najlepsze zastosowania PIR są zaskakująco proste. Ja najczęściej widzę go w trzech miejscach: przy wejściu, w korytarzu i tam, gdzie chcesz, by system zareagował na ruch bez ciągłego podglądu obrazu. W inteligentnym domu daje to szybki efekt przy małym zużyciu energii i bez komplikowania całej instalacji.
- Oświetlenie automatyczne - czujnik zapala światło w przejściu, garażu, na schodach albo w schowku.
- Alarm i monitoring - uruchamia powiadomienie, syrenę lub scenę w systemie smart home, gdy ktoś wejdzie do strefy.
- Automatyka domowa - może wywołać scenę, np. włączyć kamerę, rozpocząć nagrywanie albo podnieść jasność lamp.
- Oszczędność energii - światło nie świeci się bez potrzeby, a czujnik sam nie wymaga dużej mocy.
To rozwiązanie szczególnie dobrze działa tam, gdzie ruch jest przewidywalny i przebiega przez wyraźne strefy. Korytarz, wejście do domu, wiatrołap, klatka schodowa czy garaż to praktycznie „naturalne środowisko” dla PIR. W takich miejscach szybko widać, że prosty sensor bywa skuteczniejszy niż bardziej efektowne, ale źle dobrane rozwiązanie.
W monitoringu PIR ma jeszcze jedną przewagę: może działać jako pierwszy, lekki wyzwalacz. Kamera nie musi nagrywać bez przerwy, bo najpierw reaguje czujnik, a dopiero potem uruchamia się zapis, podgląd albo powiadomienie. Dzięki temu cały system jest bardziej uporządkowany i mniej zasypuje użytkownika niepotrzebnymi alertami.
Problem zaczyna się tam, gdzie warunki są trudniejsze niż zwykły pokój. I właśnie wtedy trzeba znać ograniczenia tej technologii, żeby nie oczekiwać od niej cudów.
Ograniczenia, które trzeba znać przed montażem
PIR jest dobry w wykrywaniu ruchu, ale nie jest czujnikiem idealnym. Pierwszy typowy problem to ruch na wprost sensora. Człowiek przechodzący poprzecznie przez strefy detekcji bywa wykrywany znacznie lepiej niż ktoś, kto idzie prosto na czujnik. Drugi problem to przeszkody: meble, zasłony, szyby i elementy zabudowy potrafią osłabić reakcję albo całkiem ją zablokować.
Fałszywe alarmy najczęściej wynikają z otoczenia, nie z samego sensora. Grzejnik, nawiew z klimatyzacji, kominek, bezpośrednie słońce, poruszające się rolety albo nawet źle ustawiona obudowa potrafią narobić więcej szkód niż sam wadliwy sprzęt. W praktyce PIR nie lubi pomieszczeń, w których temperatura i ruch powietrza są niestabilne.
Warto też ostrożnie podchodzić do „pet immunity”. To nie jest magiczna tarcza, tylko projektowanie stref tak, by małe zwierzę nie przecinało najczułych fragmentów pola widzenia. Jeśli kot skacze na półki albo pies ma dostęp do całego pokoju, sam napis na pudełku nie wystarczy. Liczy się wysokość montażu, kąt, ustawienie i test po instalacji.
Jest jeszcze jedno ograniczenie, o którym ludzie często zapominają: PIR nie służy do rozpoznawania obecności przez cały czas. Jeśli ktoś siedzi nieruchomo przy biurku, sensor może po chwili przestać go rejestrować. Do takiego scenariusza lepszy bywa czujnik obecności albo rozwiązanie łączone. To dobry moment, by przejść od ograniczeń do wyboru właściwego modelu.
Jak wybrać czujnik PIR do domu lub mieszkania
Przy wyborze nie patrzę wyłącznie na markę. Najważniejsze są parametry użytkowe, czyli to, jak sensor zachowa się w konkretnym miejscu. W małym mieszkaniu liczy się inny zestaw cech niż w garażu, a w systemie alarmowym inne niż przy zwykłym włączaniu lampy.
| Cecha | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Kąt detekcji | Jak szeroko czujnik „widzi” przestrzeń | Do przejść i korytarzy wystarczy węższy kąt, do salonu i wejścia wygodniejszy jest szerszy |
| Zasięg | Jak daleko czujnik wykrywa ruch | Popularne moduły to zwykle kilka metrów; do większych przestrzeni potrzebny jest model o większym zasięgu |
| Typ montażu | Ściana, sufit albo narożnik | Montuj zgodnie z geometrią pomieszczenia, nie „tam gdzie akurat jest wolno” |
| Odporność na zakłócenia | Jak dobrze czujnik radzi sobie z ciepłem i ruchem powietrza | To ważne przy grzejnikach, nawiewach i dużych oknach |
| Pet immunity | Ogranicza reakcję na małe zwierzęta | Sprawdza się tylko wtedy, gdy reszta instalacji jest dobrze ustawiona |
| Czas podtrzymania sygnału | Jak długo czujnik utrzymuje wyjście po wykryciu ruchu | Do światła zwykle wystarczy krótki czas, do alarmu często przydaje się dłuższe podtrzymanie |
Jeśli budujesz prosty system DIY, zwykle wystarczy podstawowy moduł z wyjściem cyfrowym. Jeśli robisz instalację do realnej ochrony domu, lepiej szukać czujnika z sensowną filtracją sygnału, regulacją czułości i jasną specyfikacją montażu. Ja w takich projektach zawsze sprawdzam, czy producent podaje rekomendowaną wysokość instalacji i rzeczywiste warunki pracy, a nie tylko marketingowe hasła.
W praktyce dobrze dobrany czujnik PIR montuje się często na wysokości około 2,4-3 m, ale to nie jest uniwersalna zasada. Wysokość musi wynikać z modelu, rodzaju soczewki i tego, czy sensor ma obserwować przejście, czy całą strefę wejściową. Jedna zła decyzja w tym miejscu potrafi zepsuć nawet dobry sprzęt.
W popularnych modułach czas podtrzymania sygnału bywa regulowany od około 3 sekund do kilku minut; do światła zwykle wystarcza krótki czas, a do alarmu przydaje się dłuższy. Żeby to uporządkować, porównuję PIR z innymi popularnymi rozwiązaniami.
Jak PIR wypada na tle kamery, kontaktronu i dual-tech
PIR często wygrywa prostotą, ale nie zawsze wygrywa zakresem informacji. Jeśli chcesz tylko wiedzieć, że ktoś wszedł do strefy, to jest bardzo dobry wybór. Jeśli chcesz wiedzieć, kto wszedł, lepiej dołożyć kamerę. Jeśli chcesz wiedzieć, czy otwarto okno, lepszy będzie kontaktron. A jeśli pomieszczenie jest trudne, przydaje się czujnik dual-tech.
| Rozwiązanie | Co wykrywa | Mocne strony | Ograniczenia |
|---|---|---|---|
| PIR | Zmiany ciepła i ruch w polu widzenia | Niski pobór mocy, szybka reakcja, dobra cena, prosty montaż | Nie widzi obrazu, nie lubi przeszkód i trudnych warunków termicznych |
| Kamera | Obraz i zdarzenia wizualne | Można zobaczyć, co się stało i kto był w strefie | Większe koszty, więcej danych, większe wymagania prywatności |
| Kontaktron | Otwarcie drzwi lub okna | Bardzo precyzyjny w swoim zadaniu, prosty i niezawodny | Nie wykrywa ruchu wewnątrz pomieszczenia |
| Dual-tech | Ruch potwierdzany przez dwa różne mechanizmy | Lepsza odporność na fałszywe alarmy, szczególnie w trudnych warunkach | Wyższy koszt i większa złożoność instalacji |
Dual-tech zwykle łączy PIR z mikrofalą albo inną dodatkową metodą weryfikacji ruchu. Taki układ ma sens tam, gdzie zwykły PIR byłby zbyt nerwowy, na przykład przy przeciągach, zmianach temperatury albo w bardziej wymagających strefach ochrony. To już nie jest rozwiązanie „najtańsze”, ale bywa rozsądniejsze, gdy zależy ci na stabilności.
Na koniec i tak wszystko sprowadza się do jednego: czy czujnik został ustawiony pod konkretne miejsce. I właśnie to sprawdzam zawsze ostatnie, zanim uznam instalację za gotową.
Co sprawdzam przed montażem, żeby czujnik działał bez fałszywych alarmów
Najpierw patrzę na przebieg ruchu. Jeśli ktoś ma przechodzić przez pokój, sensor powinien „widzieć” trasę w poprzek, a nie tylko wejście na wprost. Potem sprawdzam źródła ciepła i ruchu powietrza: grzejniki, nawiew, ekspozycję na słońce, zasłony i ustawienie mebli. To są drobiazgi, które najczęściej psują efekt.
- Nie montuj sensora naprzeciw okna z mocnym słońcem, jeśli nie musisz.
- Nie kieruj go prosto na grzejnik, kominek ani kratkę nawiewu.
- W korytarzu ustaw go tak, by ruch przecinał strefy detekcji.
- Po montażu zrób test o różnych porach dnia, nie tylko raz wieczorem.
- Jeśli masz zwierzęta, sprawdź zachowanie sensora przy ich typowym ruchu, a nie tylko w spoczynku.
Dobrze ustawiony PIR potrafi działać latami bez większej uwagi. Źle ustawiony będzie nieustannie przypominał o sobie fałszywymi alarmami albo przeciwnie - zacznie pomijać to, co naprawdę istotne. Dlatego przy tym czujniku bardziej niż sam model liczą się: miejsce, wysokość i rozsądna konfiguracja.
