Praktyczny układ ochrony instalacji PV nie jest zbiorem przypadkowych aparatów, tylko logicznym ciągiem zabezpieczeń po stronie DC i AC, uzupełnionym o uziemienie, ograniczniki przepięć i oznakowanie. Poniżej rozkładam na części schemat zabezpieczenia fotowoltaiki, ale nie jako suchy rysunek, tylko jako realny zestaw elementów, które mają znaczenie w domu jednorodzinnym i małej mikroinstalacji. Dzięki temu łatwiej ocenisz projekt instalatora, wyłapiesz braki i unikniesz przepłacania za rzeczy, które nie podnoszą bezpieczeństwa.
Najważniejsze elementy ochrony instalacji PV
- Najpierw chroni się stronę DC, potem AC - bo tam powstają przepięcia, które najczęściej uszkadzają okablowanie i falownik.
- Bezpieczniki gPV nie są zawsze obowiązkowe - ich potrzeba zależy od liczby stringów, prądów wstecznych i zaleceń producenta.
- RCD nie jest obowiązkowe w każdej instalacji PV - jeśli jednak jest stosowane bez separacji, zwykle dobiera się typ B.
- Ogranicznik przepięć ma sens tylko wtedy, gdy jest dobrze dobrany i krótko podłączony - długie przewody osłabiają jego skuteczność.
- W Polsce instalacje powyżej 6,5 kW mają dodatkowe wymagania ppoż. - to ważne już na etapie projektu, nie dopiero po montażu.

Jak czytać sensowny układ zabezpieczeń instalacji PV

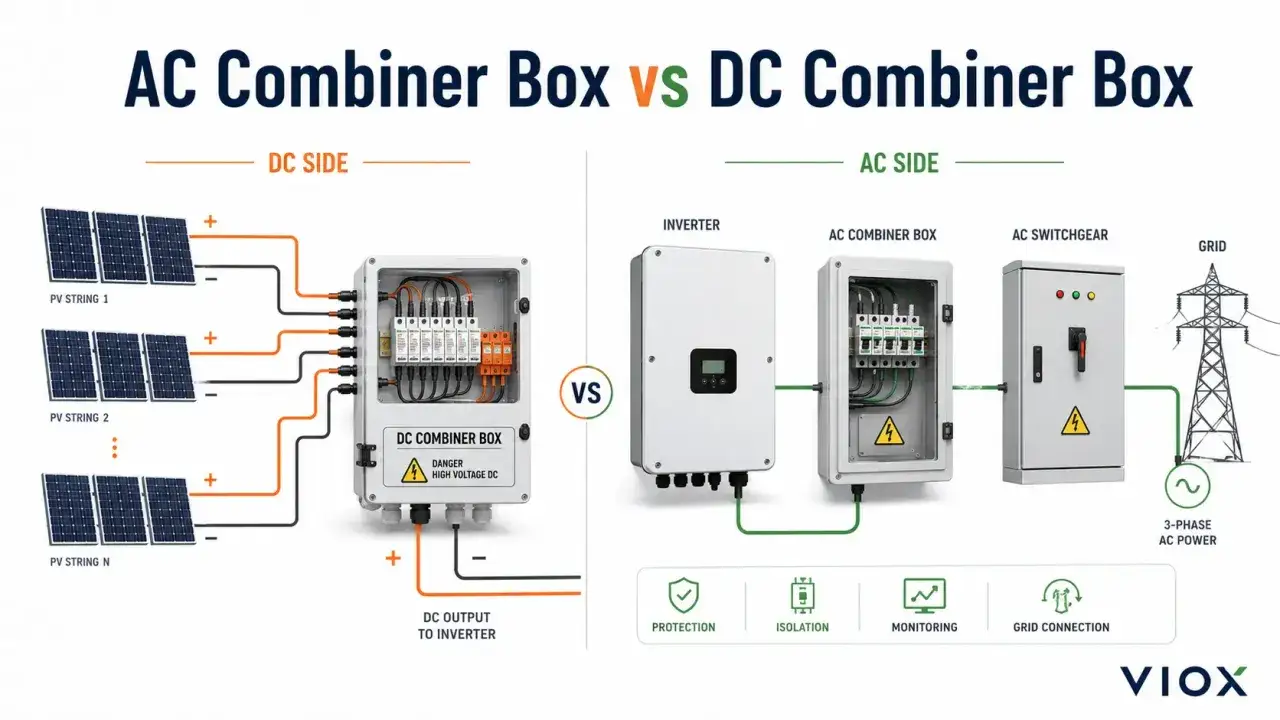

Ja zwykle patrzę na instalację fotowoltaiczną jak na trzy warstwy ochrony. Pierwsza to strona DC, czyli przewody od modułów do falownika. Druga to strona AC, czyli wyjście falownika do domowej instalacji i sieci. Trzecia to warstwa „otoczenia” - uziemienie, wyrównanie potencjałów, odgromówka i oznakowanie, bez których nawet dobry osprzęt działa gorzej niż powinien.

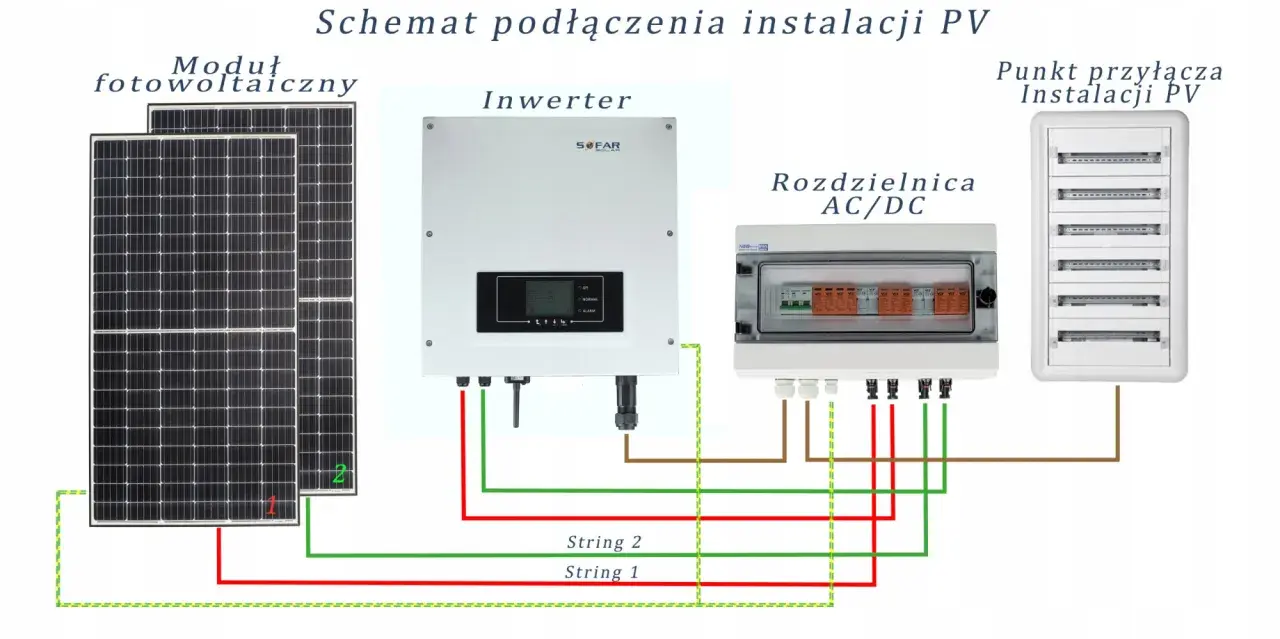

W praktyce najprostszy, sensowny układ wygląda tak: stringi PV - zabezpieczenia DC - falownik - zabezpieczenia AC - rozdzielnica główna. W małej instalacji domowej nie chodzi o to, by wstawić jak najwięcej aparatów, tylko by każdy z nich miał konkretne zadanie. Jeśli element nie chroni przed realnym ryzykiem, zwykle zwiększa koszt i komplikuje serwis, ale nie podnosi bezpieczeństwa.
| Element | Gdzie zwykle pracuje | Po co jest potrzebny | Na co uważać |
|---|---|---|---|
| Rozłącznik DC | Między stringami a falownikiem | Bezpieczne odłączenie strony stałoprądowej na czas serwisu | Musi być dobrany do napięcia i prądu DC, nie do instalacji AC |
| Bezpieczniki gPV | W rozdzielnicy/string boxie po stronie DC | Ochrona przed prądem wstecznym z równoległych łańcuchów | Nie każdy układ ich potrzebuje, decyduje projekt i liczba stringów |
| Ogranicznik przepięć DC | Przy wejściu do falownika lub w skrzynce łączeniowej | Tłumienie przepięć od burzy i zdarzeń łączeniowych | Krótki przewód do uziemienia jest ważniejszy niż „mocny” model na papierze |
| Wyłącznik nadprądowy AC | Po stronie wyjścia falownika | Ochrona obwodu przed skutkami zwarcia i przeciążenia | Dobiera się go do falownika i przewodu, a nie „na oko” |
| RCD | Po stronie AC, jeśli projekt je przewiduje | Ochrona przeciwporażeniowa i dodatkowa ochrona przeciwpożarowa | Nie każdy typ się nadaje; w PV często wchodzi w grę typ B |
| Ogranicznik przepięć AC | W rozdzielnicy głównej lub podrozdzielnicy | Ochrona falownika i elektroniki domowej przed przepięciami z sieci | Warto go traktować jako standard, nie luksus |
To jest baza, od której zaczynam każdy rozsądny projekt. Dalej rozbijam ją na stronę DC, bo właśnie tam najłatwiej o błąd, który potem wychodzi dopiero po pierwszej burzy albo po awarii jednego z elementów.
Strona DC wymaga osobnego traktowania
Po stronie stałoprądowej nie można polegać na tym samym sposobie ochrony, który działa w zwykłej instalacji domowej. Napięcia są wyższe, prąd płynie inaczej, a skutki złego doboru osprzętu bywają dużo bardziej dotkliwe. Dlatego w obwodach DC liczą się nie tylko same zabezpieczenia, ale też długość przewodów, sposób prowadzenia kabli i zgodność z kartą katalogową modułów oraz falownika.
Bezpieczniki gPV
Bezpiecznik gPV to wkładka topikowa zaprojektowana specjalnie do obwodów fotowoltaicznych. Chroni string przed skutkami prądu wstecznego, który może popłynąć z innych równoległych łańcuchów, gdy jeden z nich zostanie uszkodzony albo częściowo zacieniony. To ważne zwłaszcza wtedy, gdy instalacja ma kilka stringów połączonych równolegle.
Nie traktuję jednak bezpieczników jako elementu „zawsze i wszędzie”. Przy pojedynczym stringu, a często także w układach z niewielką liczbą równoległych łańcuchów, projektant może je pominąć, jeśli pozwalają na to warunki pracy i dokumentacja producenta. Tu nie ma miejsca na zgadywanie - trzeba odczytać dopuszczalny prąd wsteczny, maksymalny prąd zwarciowy i napięcie pracy całego ciągu.
Rozłącznik DC
Rozłącznik po stronie DC to element, który wydaje się prosty, ale w praktyce bywa pomijany albo źle dobrany. Jego rola jest bardzo konkretna: ma pozwolić na bezpieczne odcięcie generatora PV od falownika podczas serwisu, awarii lub testów. Jeśli falownik ma wbudowany rozłącznik, trzeba sprawdzić, czy rzeczywiście wystarcza on dla danej konfiguracji i czy spełnia wymagania napięciowe całego układu.
Ja zwracam uwagę przede wszystkim na parametry DC, a nie na samą nazwę aparatu. Rozłącznik musi być przystosowany do napięcia stałego, prądu stringu i warunków pracy w miejscu montażu. Jeżeli znajduje się na zewnątrz, znaczenie ma też odporność na temperaturę, wilgoć i promieniowanie UV. Brzmi banalnie, ale to właśnie te detale najczęściej decydują o trwałości całej skrzynki.
Ogranicznik przepięć DC
Ogranicznik przepięć po stronie DC to dziś jeden z najważniejszych elementów ochrony PV. Chroni falownik i okablowanie przed przepięciami wywołanymi burzą oraz przed impulsami powstającymi przy przełączaniu innych urządzeń w sieci. W domowych instalacjach najczęściej spotyka się ograniczniki typu 2, a w obiektach z zewnętrzną instalacją odgromową albo podwyższonym ryzykiem częściej wchodzi w grę układ typu 1+2.
Największy błąd, jaki widzę przy montażu, to zbyt długie przewody do ogranicznika. Nawet dobry SPD traci skuteczność, jeśli jest podłączony „naokoło” i z dużą pętlą. Dlatego w praktyce liczy się nie tylko sam model, ale też miejsce montażu, długość połączeń i staranność wykonania. Jeśli trasa kablowa jest długa, warto rozważyć dodatkowy stopień ochrony, zamiast liczyć, że jeden aparat załatwi wszystko.
Na stronie DC najważniejsze jest więc nie samo „co”, ale także „gdzie” i „jak”. Gdy to jest dopięte, można sensownie przejść do strony AC, bo tam chroni się już przede wszystkim falownik i instalację domową.
Po stronie AC chronisz falownik i domową rozdzielnicę
Po stronie AC układ jest pozornie prostszy, ale nie wolno go bagatelizować. To właśnie tutaj instalacja PV styka się z domową rozdzielnicą, odbiornikami i siecią elektroenergetyczną. Ja zawsze sprawdzam trzy rzeczy: ochronę nadprądową, ochronę różnicowoprądową i ochronę przepięciową. Dopiero razem tworzą one sensowną całość.
| Typ zabezpieczenia | Co wykrywa | Kiedy ma sens w PV |
|---|---|---|
| RCD typ A | Prądy AC i pulsujące składowe DC | Gdy falownik lub jego separacja pozwala na taki dobór i producent to dopuszcza |
| RCD typ B | Prądy AC, pulsujące DC i gładkie DC | Częsty wybór przy falownikach beztransformatorowych i w bardziej wymagających układach |
| Brak RCD | Brak ochrony różnicowoprądowej w tym torze | Możliwe w części projektów, jeśli spełnione są inne warunki ochrony i nie wymaga go producent |
Wyłącznik nadprądowy
Wyłącznik nadprądowy po stronie AC chroni falownik przed skutkami zwarcia od strony sieci i dopasowuje się go do przewodów oraz parametrów samego urządzenia. W praktyce często spotyka się charakterystykę B, ale nie traktuję jej jako automatu dla każdej instalacji. Zawsze liczy się instrukcja falownika, długość przewodu i obliczenia projektowe.
Jeżeli ktoś proponuje „jakiś bezpiecznik, bo tak się robi”, to dla mnie jest to sygnał ostrzegawczy. Dobrze dobrany aparat ma chronić konkretny obwód, a nie tylko wyglądać poprawnie w rozdzielnicy.
Różnicówka
Wyłącznik różnicowoprądowy nie jest obowiązkowy w każdej instalacji PV, ale jeśli projekt zakłada jego użycie bez prostego rozdzielenia strony AC i DC, zwykle wybiera się typ B. To ważne, bo klasyczne różnicówki mogą nie reagować prawidłowo na część prądów pochodzących z energoelektroniki. Innymi słowy: w PV nie wystarczy „jakakolwiek różnicówka”.
Jeżeli falownik ma separację albo producent jasno wskazuje inny typ zabezpieczenia, projekt można oprzeć na tych wytycznych. Ja jednak nie rekomenduję skrótów myślowych w stylu „A też pewnie wystarczy”. Tu naprawdę lepiej oprzeć się na dokumentacji technicznej niż na przyzwyczajeniu z tradycyjnej instalacji domowej.
Przeczytaj również: Jak złożyć wniosek do programu Mój Prąd bez błędów
Ogranicznik przepięć AC
Ogranicznik przepięć po stronie AC chroni to, co najłatwiej uszkodzić po burzy: falownik, router, system monitoringu, automatykę domową i całą wrażliwą elektronikę. W większości domowych instalacji sensownym wyborem jest SPD typu 2, a przy obiekcie z instalacją odgromową lub dużym ryzyku wyładowań często rozważa się układ typu 1+2. Dodatkowy stopień ochrony bywa też potrzebny przy długich odcinkach przewodów między falownikiem a rozdzielnicą.
Tu działa ta sama zasada co po stronie DC: SPD musi być blisko chronionego obwodu i mieć krótkie połączenia. Jeśli przewody są długie i poprowadzone chaotycznie, ogranicznik działa gorzej, nawet gdy na etykiecie wygląda imponująco. Dlatego montaż ma większe znaczenie, niż wielu inwestorów zakłada na początku.
Na AC widać już wyraźnie, że ochrona nie kończy się na samych aparatach. Trzeba jeszcze dobrze rozwiązać uziemienie i odgromówkę, bo właśnie one decydują o tym, czy przepięcie zostanie odprowadzone, czy zacznie szukać sobie drogi przez elektronikę.
Uziemienie i odgromówka zmieniają cały układ ochrony
Uziemienie w instalacji fotowoltaicznej nie jest dodatkiem „dla porządku”. Ono tworzy drogę dla prądów zakłóceniowych, pomaga ogranicznikom przepięć odprowadzić energię i porządkuje potencjały między konstrukcją, modułami, falownikiem i instalacją budynku. W praktyce właśnie od tego zależy, czy układ ochrony jest spójny, czy tylko teoretycznie poprawny.
Jeśli budynek ma już zewnętrzną instalację odgromową, projekt PV trzeba dopasować do odległości izolacyjnych i sposobu prowadzenia przewodów. Gdy takich odstępów nie da się zachować, wzrasta znaczenie odpowiednio dobranego SPD i starannego połączenia wyrównawczego. Właśnie dlatego nie ma jednego uniwersalnego rozwiązania dla wszystkich dachów.
| Sytuacja | Co zwykle robię w projekcie | Dlaczego to ważne |
|---|---|---|
| Budynek bez instalacji odgromowej | SPD typu 2 po stronie DC i AC, dobre połączenia wyrównawcze, krótkie trasy kablowe | Chroni przed przepięciami indukowanymi i łączeniowymi |
| Budynek z instalacją odgromową | Sprawdzenie odstępów izolacyjnych i często mocniejszy układ SPD, nierzadko typu 1+2 | Zmienia się droga przepływu energii i rośnie wymaganie dla ochronników |
| Długie trasy kabli między modułami a falownikiem | Ograniczenie pętli przewodów i rozważenie dodatkowego stopnia ochrony | Im większa pętla, tym łatwiej o indukowane przepięcie |
| Instalacja gruntowa lub wolnostojąca | Dokładniejsza analiza ekspozycji, uziemienia konstrukcji i połączeń metalowych | Takie układy często są bardziej narażone na przepięcia niż mały dach z krótkim okablowaniem |
W praktyce najrozsądniej jest zacząć od analizy budynku, a dopiero potem dobierać aparaturę. Jeśli najpierw kupi się ochronniki, a dopiero później sprawdza odgromówkę, odległości i przebieg przewodów, kończy się to zwykle poprawkami i niepotrzebnymi kosztami. A z tych błędów najłatwiej wyciągnąć wniosek dopiero wtedy, gdy coś już przestanie działać.
Najczęstsze błędy, które psują nawet dobry projekt
W instalacjach domowych najwięcej problemów nie robią egzotyczne awarie, tylko bardzo zwyczajne zaniedbania. Gdy patrzę na źle wykonany układ ochrony PV, zwykle widzę powtarzalny zestaw błędów:
- Zbyt długie przewody do SPD - ogranicznik jest, ale działa słabo, bo energia nie ma krótkiej drogi do uziemienia.
- Dobór bezpieczników wyłącznie „na moc paneli” - bez sprawdzenia prądu zwarciowego, liczby stringów i dokumentacji modułów.
- Brak rozłącznika DC dostępnego dla serwisu - wtedy każda naprawa robi się niepotrzebnie trudna i mniej bezpieczna.
- Mieszanie złącz i przewodów różnych systemów - szczególnie groźne przy połączeniach DC, gdzie nawet drobny błąd potrafi skończyć się grzaniem styków.
- Założenie, że RCD typ A załatwia sprawę - w PV to po prostu nie zawsze jest prawda.
- Brak oznakowania - służby i serwis tracą czas, a przy awarii to nie jest drobiazg, tylko realny problem.
- Duże pętle przewodów DC - zwiększają podatność na indukowane przepięcia.
Ja patrzę na to dość prosto: jeśli montaż kabli jest chaotyczny, to nawet dobry schemat na papierze nie daje pełnego bezpieczeństwa. Właśnie dlatego poprawny projekt i poprawne wykonanie muszą iść razem, inaczej instalacja wygląda dobrze tylko w dokumentacji.
Jak przygotować instalację do odbioru i bezpiecznej pracy w Polsce
W polskich realiach temat ochrony PV nie kończy się na samym montażu. Przy instalacjach o mocy powyżej 6,5 kW dochodzi uzgodnienie projektu z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych oraz zgłoszenie do Państwowej Straży Pożarnej. To nie jest biurokratyczny ozdobnik, tylko element, który ma ułatwić bezpieczne użytkowanie i późniejszą akcję ratowniczą.
W dokumentacji, którą zostawiam po stronie inwestora, powinny znaleźć się co najmniej: jednokreskowy schemat instalacji, opis zabezpieczeń DC i AC, dane ograniczników przepięć, informacje o typie RCD, parametry przewodów oraz miejsca odłączenia. Do tego dochodzą oznaczenia przy głównym wyłączniku prądu i w rozdzielnicy, żeby serwis lub służby mogły szybko zrozumieć układ. W praktyce to skraca czas reakcji bardziej niż jakikolwiek „gadżetowy” dodatek.
Na odbiorze zwracam też uwagę na pomiary: ciągłość przewodów ochronnych, rezystancję izolacji, test działania RCD, poprawność zadziałania rozłączników oraz kontrolę połączeń wyrównawczych. Dobrą praktyką jest także sprawdzenie instalacji po pierwszej silnej burzy i po pierwszym sezonie zimowym, bo to wtedy wychodzą błędy montażowe, których nie widać zaraz po uruchomieniu.
Jeśli mam wskazać jeden praktyczny wniosek, to jest on prosty: najlepiej działa układ, który jest czytelny, krótki i dobrany do konkretnego dachu, a nie do wyobrażenia o „idealnej” instalacji. Dlatego przed podpisaniem odbioru poproś o schemat jednokreskowy, potwierdzenie doboru SPD, informację o typie RCD, protokół pomiarów i opis punktów odłączenia - wtedy łatwo odróżnisz dobrą robotę od samej obecności sprzętu w rozdzielnicy.
