Plus i minus w panelu fotowoltaicznym - jak ich nie pomylić?

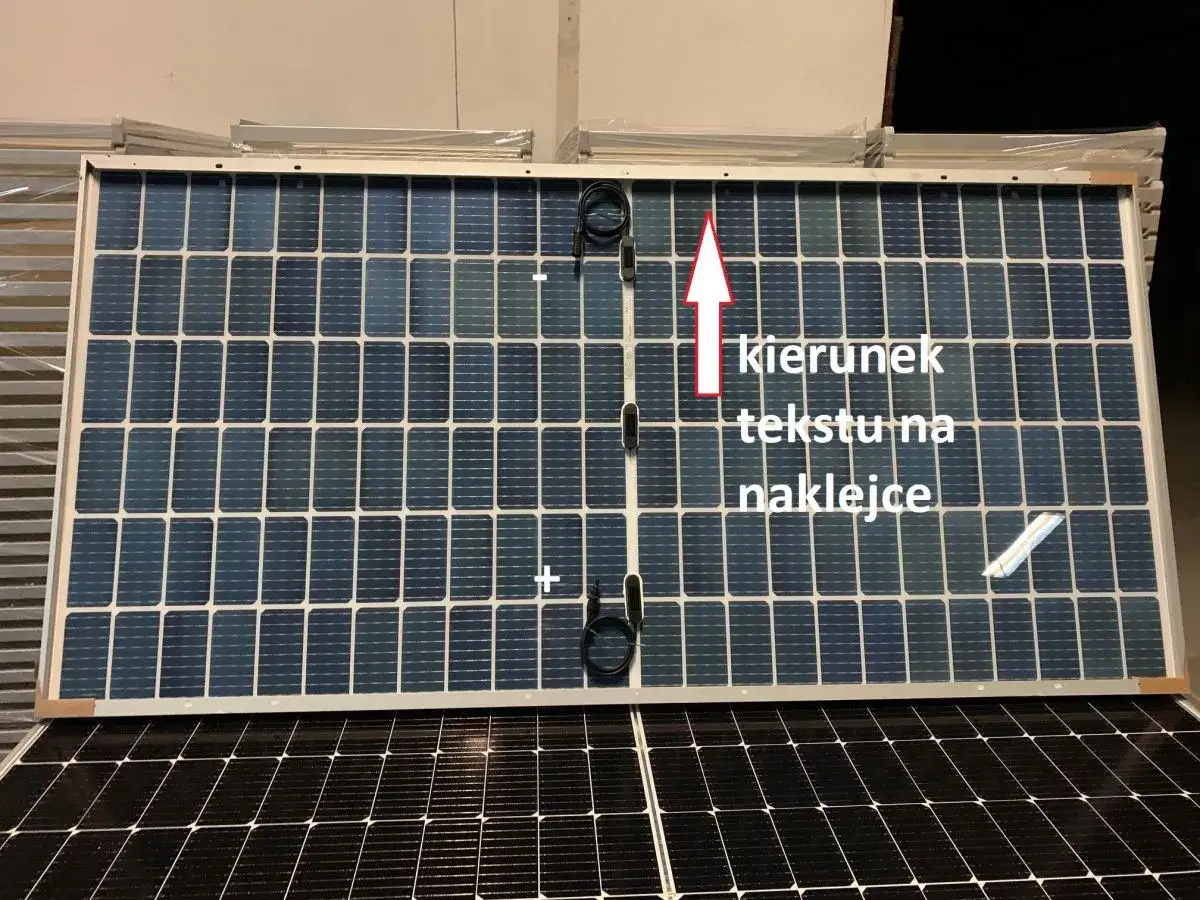

Panel fotowoltaiczny z oznaczeniami plus i minus. Strzałka wskazuje kierunek tekstu na naklejce.

Napisano przez

Małgorzata Wójcik

Opublikowano

12 maj 2026

Spis treści

W panelu fotowoltaicznym plus i minus to nie kosmetyka oznaczeń, ale podstawa bezpiecznego działania całego układu. Plus i minus w panelu fotowoltaicznym decydują o tym, czy energia popłynie we właściwą stronę, czy instalacja zgłosi błąd albo zacznie się grzać tam, gdzie nie powinna. Poniżej wyjaśniam, jak rozpoznać bieguny, jak poprawnie łączyć moduły i jak uniknąć błędów, które w praktyce kosztują najwięcej czasu i nerwów.

Najpierw rozpoznaj bieguny, potem łącz panele i dopiero na końcu podawaj napięcie

  • Panel PV pracuje na prądzie stałym, więc polaryzacja ma bezpośredni wpływ na działanie instalacji.
  • Najpewniejsze oznaczenia to symbole + i -, a w niektórych zestawach także POS i NEG.
  • Kolor przewodu pomaga, ale nie zastępuje pomiaru multimetrem.
  • W połączeniu szeregowym łączy się plus z minusem, a w równoległym plus z plusem i minus z minusem.
  • Odwrotna polaryzacja może uszkodzić diody bocznikujące, złącza albo elektronikę po stronie falownika.

Co oznaczają bieguny w panelu fotowoltaicznym

Panel fotowoltaiczny wytwarza prąd stały, więc ma wyraźnie określony kierunek przepływu energii. Przewód dodatni oznacza biegun plus, a przewód ujemny biegun minus; to właśnie ta para decyduje, jak moduł ma zostać wpięty do reszty instalacji. W praktyce z modułu wychodzą zwykle dwa przewody zakończone złączami, a biegunowość bywa opisana na obudowie puszki przyłączeniowej, na kablach albo w dokumentacji producenta.

W domowych instalacjach najczęściej spotykam gotowe końcówki MC4. To wygodne rozwiązanie, ale nie zwalnia z myślenia: sam kształt złącza nie powinien być jedyną wskazówką. Ja traktuję oznaczenia na module i przewodzie jako punkt wyjścia, a dopiero potem sprawdzam wszystko pomiarem. Skoro wiemy już, co oznacza polaryzacja, warto przejść do tego, jak ją odczytać bez zgadywania.

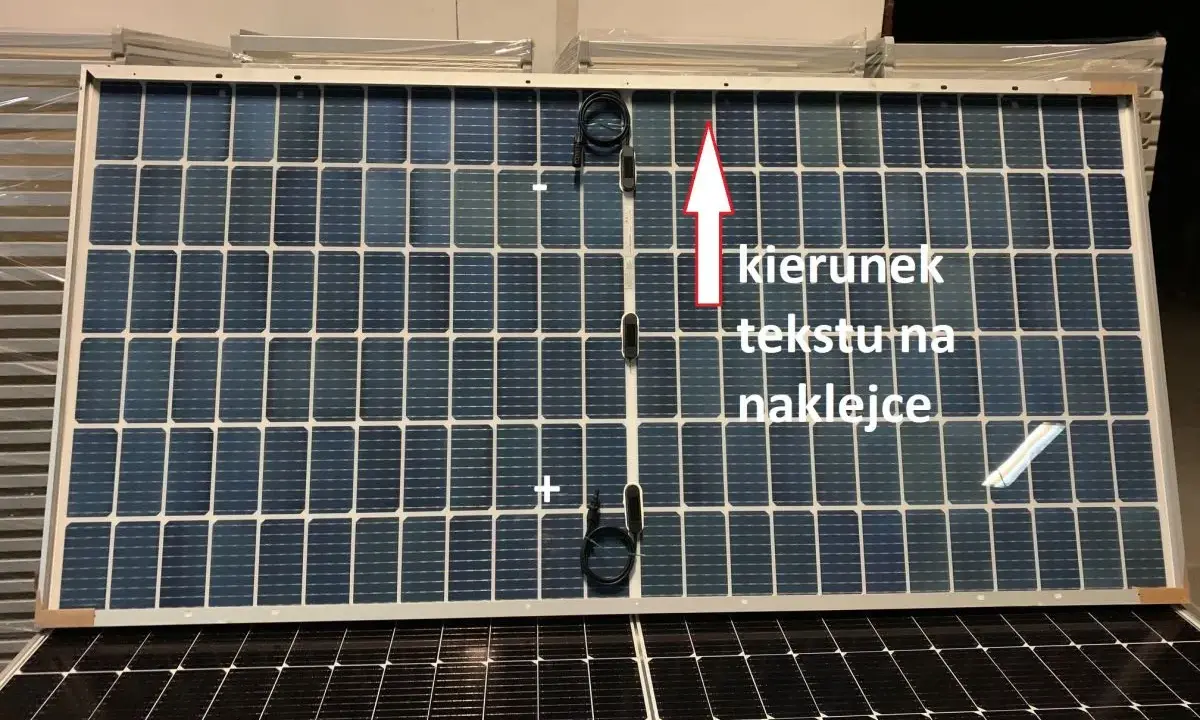

Panel fotowoltaiczny z oznaczeniami plus i minus. Strzałka wskazuje kierunek tekstu na naklejce.

Jak rozpoznać plus i minus bez zgadywania

Najpewniejsza kolejność jest prosta: najpierw szukam oznaczeń, potem patrzę na przewody, a na końcu robię pomiar multimetrem. Kolor kabla jest tylko podpowiedzią, bo w gotowych zestawach zdarzają się przewody opisane odwrotnie albo wiązki, w których producent postawił na własne oznaczenia. W instalacji PV nie opieram się na domysłach, bo na dachu lub przy falowniku jeden błąd potrafi kosztować więcej niż cały moduł pomiarowy.

  • Sprawdź symbole na module - najczęściej szukasz znaków + i - albo opisów POS i NEG.
  • Odczytaj oznaczenia na kablach - niektóre przewody mają nadruk, pasek albo inną formę identyfikacji.
  • Ustaw multimetr na napięcie stałe - w słońcu panel generuje napięcie, więc pomiar od razu pokaże biegunowość.
  • Nie zwieraj przewodów - mierzę, a nie robię zwarcia, bo to niepotrzebne ryzyko dla złącz i elektroniki.

Jeśli multimetr pokazuje dodatnią wartość przy czerwonej sondzie na wybranym przewodzie, ten przewód jest plusem. Gdy wynik pojawia się ze znakiem ujemnym, wystarczy zamienić sondy, a odczyt od razu porządkuje sytuację. Tak robię zawsze, bo to najszybszy sposób na uniknięcie pomyłki przed połączeniem stringu. Dopiero po takim sprawdzeniu przechodzę do łączenia, bo właśnie tam najłatwiej o kosztowny błąd.

Co grozi przy odwrotnej polaryzacji

Odwrócenie biegunów nie zawsze kończy się spektakularnym uszkodzeniem, ale nigdy nie traktuję go jako drobiazgu. Czasem instalacja po prostu nie ruszy, czasem regulator ładowania lub falownik zgłosi błąd, a czasem problem ujawni się dopiero później, gdy któryś element zacznie się nadmiernie nagrzewać. W dokumentacjach producentów modułów pojawia się wprost ostrzeżenie, że przy błędnym połączeniu można uszkodzić diody bocznikujące, a przy słabym styku grozi łuk elektryczny i przegrzewanie konektorów.

Najbardziej zdradliwe jest to, że część urządzeń ma zabezpieczenie przed odwrotną polaryzacją i początkujący uznaje wtedy, że problemu nie ma. W praktyce ochrona bywa tylko ostatnią linią obrony, a nie zgodą na luz w okablowaniu. Z mojej perspektywy najgorszy scenariusz to sytuacja, w której jeden string jest podłączony inaczej niż pozostałe - wtedy ryzyko rośnie dużo szybciej niż przy pojedynczym module testowym. Dlatego kolejnym krokiem jest wybór sposobu połączenia modułów, bo to właśnie on decyduje o napięciu i prądzie całego układu.

Jak łączyć panele szeregowo i równolegle

Tu najłatwiej pomylić logikę, bo w obu przypadkach pracujesz na tych samych przewodach, ale efekt elektryczny jest zupełnie inny. Ja trzymam się jednej zasady: w szeregu łączę plus z minusem, a w połączeniu równoległym plus z plusem i minus z minusem. Tyle w teorii, ale praktyka wymaga jeszcze sprawdzenia napięcia wejściowego falownika, regulatora lub magazynu energii.

Typ połączenia Jak łączę Co rośnie Kiedy ma sens Na co uważać
Szeregowe Plus jednego modułu do minusa następnego Napięcie Gdy urządzenie wymaga wyższego napięcia stringu Nie przekroczyć dopuszczalnego napięcia systemowego
Równoległe Plus do plusa, minus do minusa Prąd Gdy trzeba zwiększyć wydajność przy stałym napięciu Stringi powinny mieć zbliżone parametry, inaczej układ pracuje nierówno

Praktyczny przykład: jeśli jeden moduł ma około 40 V napięcia jałowego, trzy połączone szeregowo dadzą w przybliżeniu 120 V bez obciążenia. To nie jest wartość uniwersalna dla wszystkich paneli, tylko dobry sposób na zrozumienie zasady działania. Przy połączeniu równoległym sytuacja jest odwrotna - napięcie pozostaje podobne, a rośnie wydajność prądowa. W małych systemach balkonowych, kamperowych albo awaryjnych taka różnica ma ogromne znaczenie, bo od niej zależy dobór kontrolera i zabezpieczeń. Po wyborze topologii zostaje ostatni etap: kontrola przed uruchomieniem.

Jak sprawdzić instalację przed pierwszym uruchomieniem

Przed podaniem napięcia robię krótką, ale konsekwentną kontrolę. To właśnie wtedy wychodzą na jaw pomyłki, które później trudno znaleźć, zwłaszcza gdy część kabli jest już schowana w korytach, a panele leżą na dachu. Ten etap nie wymaga zaawansowanej aparatury, tylko dokładności.

  1. Porównuję oznaczenia na module, przewodach i złączach.
  2. Sprawdzam, czy wszystkie wtyki są sparowane zgodnie z polaryzacją.
  3. Mierzę napięcie każdego stringu osobno, zanim połączę go z falownikiem.
  4. Upewniam się, że złącza są do końca wsunięte i słychać charakterystyczne zatrzaśnięcie.
  5. Nie rozpinam złączy DC pod obciążeniem, bo łuk elektryczny jest w takim układzie realnym zagrożeniem.

W układach, gdzie łączę stringi równolegle, dodatkowo porównuję ich napięcia. Jeśli różnica jest wyraźna, najpierw sprawdzam konfigurację, a dopiero potem myślę o dalszym łączeniu. To prosta zasada, ale bardzo skuteczna: kiedy coś nie zgadza się na etapie pomiaru, lepiej zatrzymać pracę niż później szukać przyczyny spadku wydajności albo przegrzanego konektora. Kiedy ten etap mam za sobą, wracam już tylko do najczęstszych pomyłek, które psują cały efekt.

Błędy, które najczęściej widzę przy domowych instalacjach

Najwięcej kłopotów nie wynika z samego panelu, tylko z pośpiechu i założenia, że „to przecież tylko dwa przewody”. W praktyce właśnie takie podejście prowadzi do błędów, które trudno potem odkręcić bez ponownego rozpinania całego stringu.

  • Ufanie wyłącznie kolorom kabli - czerwony i czarny pomagają, ale nie zawsze są standardem.
  • Łączenie złączy bez pełnego zatrzaśnięcia - luźny styk potrafi grzać się od samego początku pracy.
  • Mieszanie stringów o różnym napięciu w równoległym układzie - wtedy jeden ciągnie drugi i instalacja pracuje nierówno.
  • Rozpinanie złącz pod obciążeniem - to prosta droga do łuku elektrycznego.
  • Stosowanie niekompatybilnych wtyków i przejściówek - coś może pasować mechanicznie, ale nie musi być bezpieczne elektrycznie.
  • Pomijanie kontroli po transporcie lub montażu - wystarczy mikrouszkodzenie albo zabrudzony styk, żeby sprawić problem całemu stringowi.

Jeśli miałbym wskazać jeden nawyk, który najwięcej zmienia, to byłoby nim mierzenie wszystkiego przed podłączeniem do falownika albo regulatora. To właśnie te drobiazgi najczęściej decydują, czy instalacja działa latami, czy zaczyna sprawiać kłopoty już po pierwszym sezonie.

Co jeszcze sprawdzam, zanim uznam instalację za gotową

Na koniec patrzę nie tylko na samą biegunowość, ale też na stan przewodów, jakość zacisków oraz to, czy złącza są czyste i suche. W instalacjach fotowoltaicznych DC nie wybacza przypadkowych połączeń tak łatwo jak zwykła instalacja domowa, dlatego wolę poświęcić kilka minut na dodatkowy pomiar niż później szukać źródła spadku mocy albo przegrzanego konektora. Jeśli mam wątpliwość co do oznaczeń, nie zgaduję - wracam do dokumentacji, miernika i dopiero potem zamykam temat.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Najpierw szukam oznaczeń + i - albo POS i NEG na module, kablach lub w dokumentacji. Potem sprawdzam przewody, ale nie ufam samym kolorom. Na końcu mierzę multimetr na napięcie stałe - dodatni wynik przy czerwonej sondzie wskazuje plus, a ujemny oznacza, że sondy są zamienione.

Instalacja może w ogóle nie ruszyć, falownik lub regulator zgłosi błąd, a później może pojawić się przegrzewanie albo uszkodzenie diod bocznikujących i złącz. Autor zwraca też uwagę, że zabezpieczenie przed odwrotną polaryzacją nie zastępuje poprawnego okablowania.

W połączeniu szeregowym łączy się plus z minusem kolejnego modułu, a rośnie napięcie. W połączeniu równoległym łączy się plus z plusem i minus z minusem, a rośnie prąd. Trzeba przy tym pilnować dopuszczalnego napięcia wejściowego urządzenia oraz zbliżonych parametrów stringów.

Warto porównać oznaczenia na module, przewodach i złączach, upewnić się, że wtyki są do końca zatrzaśnięte, oraz zmierzyć każdy string osobno przed podłączeniem do falownika. W układach równoległych trzeba dodatkowo porównać napięcia stringów i nie rozłączać złącz DC pod obciążeniem.
