Falownik jest sercem instalacji PV: zamienia prąd stały z paneli na prąd zmienny, pilnuje pracy całego układu i wpływa na to, czy instalacja będzie stabilna, cicha oraz łatwa w serwisie. Poniżej pokazuję, jak wygląda montaż falownika w praktyce, jakie miejsce ma sens, jak przebiega podłączenie i czego nie warto odpuszczać przy odbiorze. To jeden z tych elementów, których nie widać na pierwszy rzut oka, ale które bardzo mocno decydują o komforcie użytkowania.
Najważniejsze rzeczy, które decydują o bezpiecznej instalacji
- Falownik powinien pracować w suchym, przewiewnym i najlepiej zacienionym miejscu. Przegrzewanie obniża moc i skraca żywotność podzespołów.
- Większość modeli montuje się pionowo na ścianie lub słupie. Warto trzymać się instrukcji konkretnego producenta, bo układ przyłączy ma znaczenie.
- Hybryda wymaga więcej przestrzeni i dodatkowej konfiguracji. Dochodzi magazyn energii, zabezpieczenia i często moduł backupu.
- Najwięcej problemów powodują błędy w miejscu montażu i w ustawieniach po uruchomieniu. Sama „szafka” nie wystarczy, jeśli układ jest źle zaplanowany.
- Po starcie trzeba sprawdzić monitoring, komunikaty i parametry sieciowe. To szybki test, który oszczędza późniejszych reklamacji.
Czym w praktyce jest falownik w instalacji PV
Inwerter, czyli falownik, nie jest tylko pudełkiem na ścianie. To urządzenie, które spina panele, domową instalację elektryczną i sieć energetyczną w jeden układ. Jeśli pracuje poprawnie, nie myślisz o nim na co dzień. Jeśli jest źle dobrany albo źle zamontowany, przypomina o sobie spadkiem uzysku, komunikatami błędów albo po prostu zbyt wysoką temperaturą pracy.
W praktyce od typu urządzenia zależy zakres całej operacji. Falownik stringowy obsługuje jeden lub kilka łańcuchów modułów połączonych szeregowo, więc montaż jest najprostszy. Falownik hybrydowy dodatkowo współpracuje z magazynem energii i zwykle wymaga większej liczby zabezpieczeń oraz staranniejszej konfiguracji. Z kolei mikroinwertery zmieniają logikę całej instalacji, bo nie ma jednego centralnego urządzenia, tylko niewielkie jednostki montowane przy modułach.
| Typ urządzenia | Co oznacza dla montażu | Kiedy ma sens |
|---|---|---|
| Stringowy on-grid | Jeden centralny punkt montażu, prostsze okablowanie, najmniej dodatkowych elementów. | Gdy dach jest dość równy i nie planujesz od razu baterii. |
| Hybrydowy | Dochodzi magazyn energii, więcej zabezpieczeń i więcej ustawień po stronie systemu. | Gdy chcesz backup albo planujesz rozbudowę o akumulator. |
| Mikroinwertery | Nie ma jednego centralnego falownika, więc prace rozkładają się przy modułach. | Gdy dach jest częściowo zacieniony albo ma kilka różnych połaci. |
To właśnie od tego wyboru zaczyna się sensowne planowanie dalszych kroków. Gdy już wiadomo, z jakim urządzeniem masz do czynienia, można przejść do lokalizacji, która w praktyce robi ogromną różnicę.

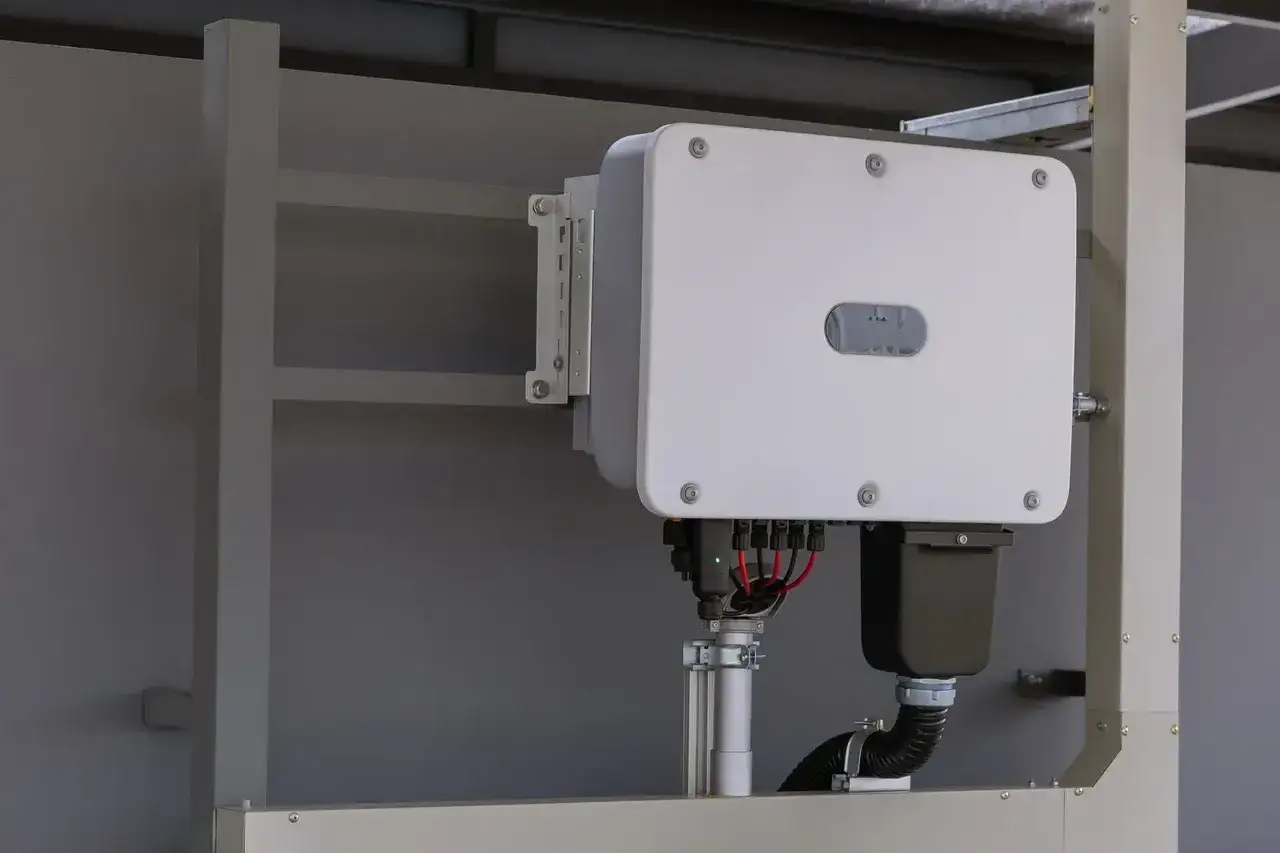

Gdzie falownik pracuje najlepiej
W materiałach producentów widać tę samą zasadę: urządzenie ma pracować w miejscu, które nie gotuje go latem i nie utrudnia serwisu. Instrukcje Froniusa zwracają uwagę na osłonięte lokalizacje i swobodny przepływ powietrza, a dokumentacja SMA przypomina, że montaż i konfigurację powinni wykonywać wykwalifikowani specjaliści. W praktyce nie chodzi o teorię, tylko o realne warunki pracy elektroniki.
Najbardziej rozsądne są miejsca, które spełniają kilka warunków naraz: są suche, mają dostęp powietrza, nie zbierają nadmiaru kurzu i pozwalają na łatwe odpięcie urządzenia w razie serwisu. Jeśli model dopuszcza montaż na zewnątrz, nadal nie wieszam go tam, gdzie dostaje pełne słońce albo wilgoć z dachu. Producenci dopuszczają różne warianty, ale logika jest wszędzie podobna: mniej ciepła i mniej przeszkód wokół obudowy to lepsza praca całego systemu.
| Miejsce | Zalety | Ograniczenia | Kiedy to dobry wybór |
|---|---|---|---|
| Kotłownia lub pomieszczenie techniczne | Łatwy dostęp, przewidywalna temperatura, wygodny serwis. | Trzeba pilnować wentylacji, wilgotności i odległości od źródeł ciepła. | Gdy masz suche, uporządkowane pomieszczenie z miejscem na okablowanie. |
| Garaż | Blisko domu, zwykle dobra dostępność, wygodne prowadzenie przewodów. | Pył, zimno i spaliny mogą pogarszać warunki pracy. | Gdy garaż jest suchy i nie służy jako warsztat pełen kurzu. |
| Pod okapem lub na osłoniętej elewacji | Chroni przed deszczem i bezpośrednim słońcem. | Trzeba dobrać model z odpowiednim stopniem ochrony i pilnować przewiewu. | Gdy producent dopuszcza montaż zewnętrzny, a budynek daje naturalny cień. |
| Poddasze nieużytkowe | Blisko instalacji dachowej, często krótka trasa przewodów. | Latem bywa za gorąco, a to bezpośrednio wpływa na moc urządzenia. | Gdy poddasze jest dobrze wentylowane i nie zamienia się w piekarnik. |
W praktyce trzymałbym się jeszcze jednej zasady: większość falowników wiesza się pionowo na stabilnej, niepalnej powierzchni. Nie montowałbym ich „na leżąco” ani z gniazdami do góry, chyba że instrukcja konkretnego modelu wyraźnie to dopuszcza. To detal, ale właśnie takie detale najczęściej odróżniają poprawny montaż od instalacji, która po roku zaczyna sprawiać kłopoty. Skoro miejsce jest już wybrane, można przejść do samej kolejności prac.
Jak wygląda instalacja krok po kroku
Sam schemat prac jest zwykle podobny, ale przy hybrydzie i backupie robi się wyraźnie bardziej rozbudowany. Ja patrzę na to w trzech etapach: przygotowanie miejsca, podłączenie i uruchomienie. Dzięki temu łatwiej wychwycić, gdzie mogą pojawić się błędy albo zbędne oszczędności.
Przygotowanie miejsca i zabezpieczeń
Na początku sprawdza się projekt i realne warunki na miejscu. Chodzi o moc urządzenia, liczbę stringów, przebieg kabli, zabezpieczenia nadprądowe, uziemienie oraz to, czy ściana wytrzyma ciężar falownika. String to po prostu łańcuch modułów połączonych szeregowo, więc jego długość i parametry trzeba dopasować do konkretnego modelu, a nie „na oko”.
- Sprawdza się moc falownika względem instalacji PV.
- Wyznacza się trasy przewodów DC i AC.
- Dobiera się zabezpieczenia oraz miejsce ich montażu.
- Ocenia się dostęp serwisowy i możliwość chłodzenia.
- Przewiduje się miejsce na komunikację, licznik lub moduł do monitoringu.

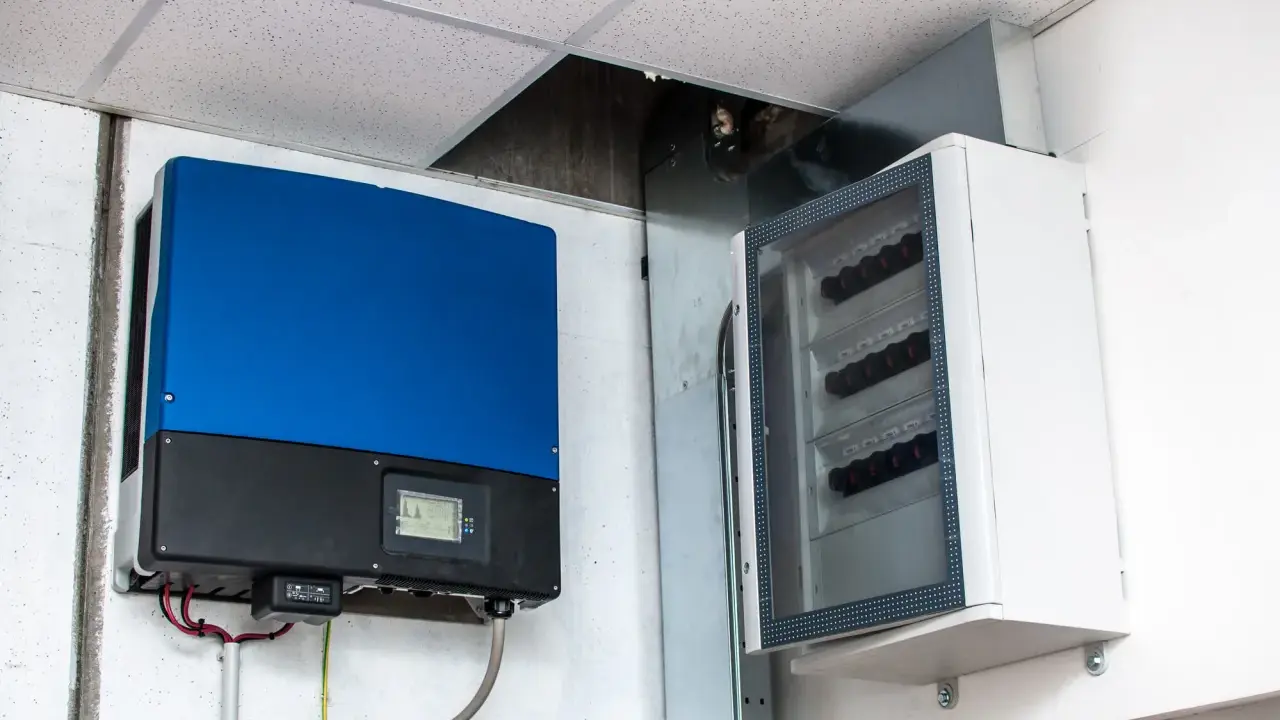

Zawieszenie i okablowanie
Falownik montuje się na uchwycie, poziomuje, a dopiero później prowadzi przewody. W tej kolejności jest najwięcej sensu, bo łatwiej zachować porządek i nie uszkodzić złączy. Najpierw powinno się bezpiecznie odłączyć odpowiednie obwody, potem wykonać połączenia DC i AC, a na końcu dołożyć komunikację i monitorowanie pracy urządzenia.
Przy modelach hybrydowych dochodzi bateria albo moduł backupu, czyli element, który pozwala przełączyć część domu na zasilanie awaryjne. To już nie jest prosty montaż „zawieś i podłącz”, tylko pełniejsza integracja z domową instalacją. Dlatego właśnie przy takim wariancie bardzo ważne jest miejsce na dodatkowe zabezpieczenia i wygodny dostęp do całego zestawu.
Przeczytaj również: Fotowoltaika w praktyce - sprawność, cień i realny uzysk
Konfiguracja i testy
Po podłączeniu trzeba ustawić parametry sieciowe, skonfigurować połączenie z aplikacją lub portalem i sprawdzić, czy urządzenie poprawnie widzi produkcję z paneli. Jeśli w systemie są zmienione moce albo dołożony magazyn energii, ustawienia trzeba dopasować do nowej konfiguracji, a nie zostawiać ich „na stare”. W praktyce to właśnie ten etap odróżnia instalację zrobioną poprawnie od takiej, która tylko wygląda na skończoną.
Kiedy kolejność prac jest jasna, dużo łatwiej zauważyć miejsca, w których najczęściej popełnia się kosztowne błędy.
Najczęstsze błędy, które kosztują najwięcej nerwów
W fotowoltaice lubię prostą zasadę: jeśli falownik ma dobre warunki pracy, reszta zwykle układa się sama. Jeśli warunki są złe, nawet drogie urządzenie zaczyna pracować mniej efektywnie. Najczęstsze problemy są zaskakująco przyziemne, ale właśnie dlatego tak często się powtarzają.
- Montaż w pełnym słońcu. Urządzenie nagrzewa się szybciej, a przy wysokiej temperaturze może ograniczać moc, czyli wejść w derating.
- Zbyt ciasna zabudowa. Brak przewiewu i zbyt małe odstępy utrudniają chłodzenie.
- Poziome lub odwrócone zawieszenie mimo instrukcji. Nie każdy model to toleruje, a złącza i odpływ ciepła mają znaczenie.
- Za długie albo źle poprowadzone przewody. Im większe straty i większy bałagan w serwisie, tym gorszy efekt końcowy.
- Pominięcie konfiguracji po rozbudowie. Po dodaniu baterii, nowego stringu lub licznika trzeba zaktualizować ustawienia.
- Brak zgodności z wymaganiami sieci. W materiałach SMA wprost zwraca się uwagę, że błędne ustawienia mocy i usług sieciowych mogą doprowadzić do uszkodzeń urządzeń i instalacji.
W praktyce nie ma tu jednego wielkiego błędu, który psuje wszystko. Zazwyczaj problem robi się z kilku drobnych zaniedbań naraz: ciepło, brak miejsca, źle ustawione parametry i pośpiech przy uruchomieniu. Jeśli te elementy są pod kontrolą, można spokojnie przejść do budżetu, bo to kolejne pytanie, które czytelnik zwykle zadaje od razu po technikaliach.
Ile kosztuje urządzenie i jego instalacja
Cena samego falownika potrafi być bardziej odczuwalna niż sama robocizna, bo to jeden z droższych elementów systemu. W domowej fotowoltaice falownik zwykle stanowi około 15-20% całego budżetu instalacji. Dla popularnych modeli on-grid trzeba dziś liczyć najczęściej około 5 000-10 000 zł brutto, a wariant hybrydowy bywa o kilka tysięcy złotych droższy.
| Wariant | Orientacyjny koszt | Co podbija cenę | Praktyczny komentarz |
|---|---|---|---|
| Falownik on-grid | Około 5 000-10 000 zł | Moc, marka, liczba faz, funkcje komunikacyjne. | Najprostszy wariant do zwykłej instalacji domowej. |
| Falownik hybrydowy | Zwykle o kilka tysięcy złotych więcej niż on-grid o podobnej mocy | Obsługa magazynu energii, backup, bardziej rozbudowana elektronika. | Warto go brać wtedy, gdy bateria jest realnym planem, a nie tylko hasłem z oferty. |
| Mikroinwertery | Wyższy koszt w przeliczeniu na kWp | Większa liczba urządzeń i bardziej rozproszona instalacja. | Dobre przy zacienieniu i trudnych dachach, ale nie najtańsze rozwiązanie. |
Na finalny koszt wpływa też dostęp do miejsca montażu, długość trasy kablowej, liczba zabezpieczeń i to, czy instalator musi przygotować dodatkową komunikację lub magazyn energii. Gdy ktoś wycenia całość wyjątkowo tanio, zwykle oszczędza na przygotowaniu i dokumentacji, a nie na samym urządzeniu. Ja zawsze patrzę na wycenę szerzej niż tylko na cenę skrzynki na ścianie. Po uruchomieniu liczy się jeszcze jeden etap: szybka kontrola, zanim uznasz temat za zamknięty.
Co sprawdzić przed odbiorem, żeby instalacja nie wróciła na warsztat
Najlepszy moment na wyłapanie problemu to nie trzeci sezon pracy, tylko dzień odbioru. Wtedy widać, czy falownik startuje poprawnie, czy monitoring działa i czy parametry są zgodne z projektem. To też moment, w którym warto zadbać o dokumenty, bo przy gwarancji i ewentualnym serwisie liczą się konkrety, a nie pamięć po instalatorze.
- Sprawdź, czy urządzenie uruchamia się bez błędów i czy nie pokazuje niepokojących komunikatów.
- Otwórz aplikację lub portal i zobacz, czy produkcja energii jest widoczna.
- Dotknij obudowy po pewnym czasie pracy, żeby ocenić, czy ma sensowną temperaturę i przewiew.
- Poproś o protokół uruchomienia, numery seryjne i kartę gwarancyjną.
- Upewnij się, że ustawienia sieciowe i mocowe zostały dopasowane do projektu oraz wymagań operatora.
- Jeśli masz hybrydę, przetestuj przełączenie w tryb awaryjny i komunikację z magazynem energii.
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, to jest nią nie sam model falownika, ale sposób jego wkomponowania w całą instalację. Dobrze dobrane miejsce, poprawne okablowanie i sensowna konfiguracja zwykle dają większy efekt niż polowanie na drobne oszczędności na etapie montażu. Przy fotowoltaice to właśnie detale najczęściej decydują o tym, czy system po prostu działa, czy działa bezproblemowo przez lata.
